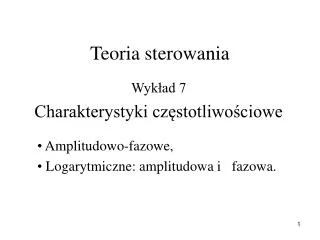

  1. Teoria sterowania Wykład 7 Charakterystyki częstotliwościowe • Amplitudowo-fazowe, • Logarytmiczne: amplitudowa i fazowa.

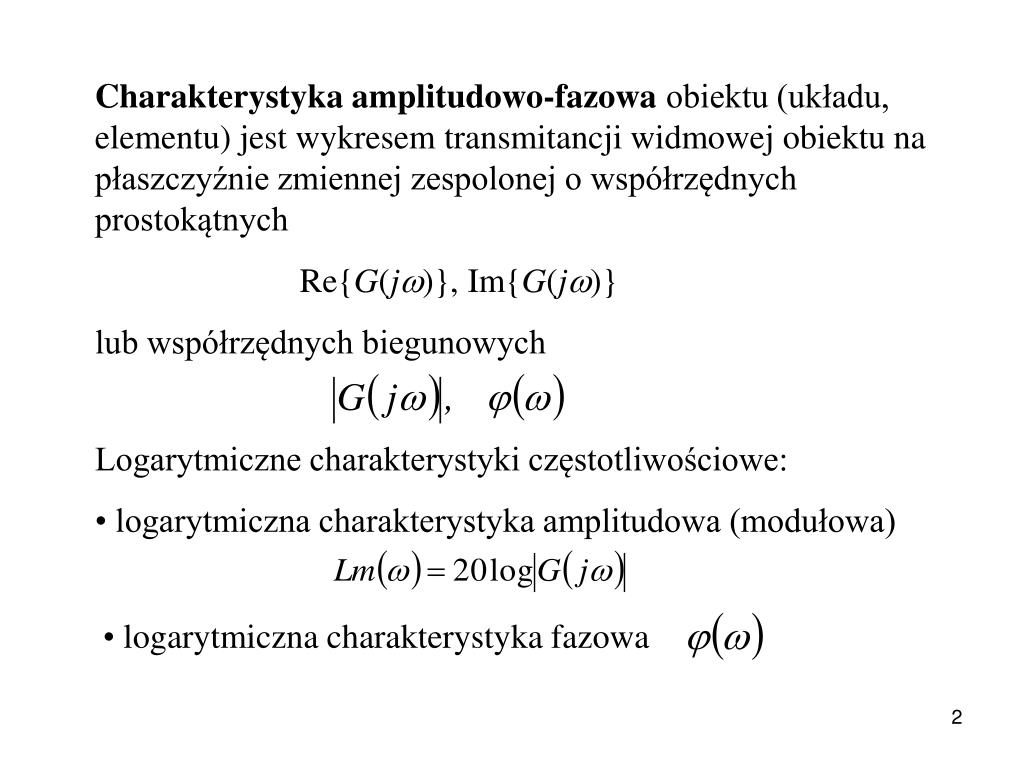

  2. Charakterystyka amplitudowo-fazowa obiektu (układu, elementu) jest wykresem transmitancji widmowej obiektu na płaszczyźnie zmiennej zespolonej o współrzędnych prostokątnych Re{G(j)}, Im{G(j)} lub współrzędnych biegunowych • Logarytmiczne charakterystyki częstotliwościowe: • logarytmiczna charakterystyka amplitudowa (modułowa) • logarytmiczna charakterystyka fazowa

  3. Im[G(j)] Lm() [dB] 20logk 0 k Re[G(j)]  () 0o  Charakterystyki częstotliwościowe podstawowych obiektów (elementów, układów) regulacji 1. Obiekt bezinercyjny

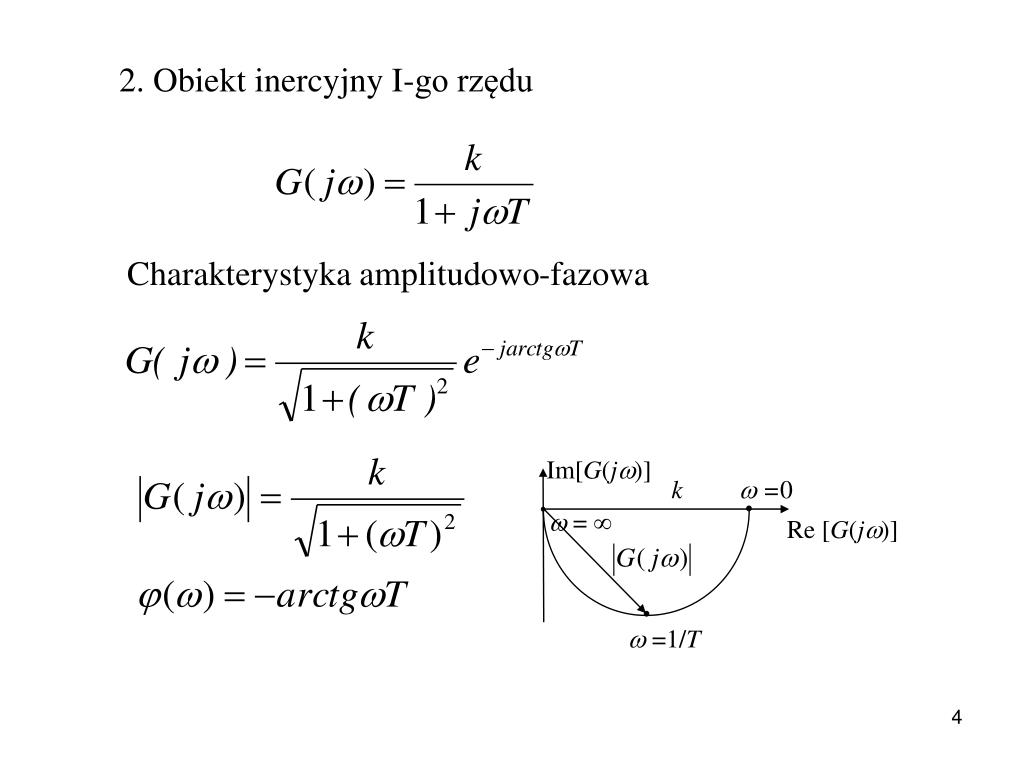

  4. Im[G(j)] k  =0  =  Re[G(j)] =1/T 2. Obiekt inercyjny I-go rzędu Charakterystyka amplitudowo-fazowa

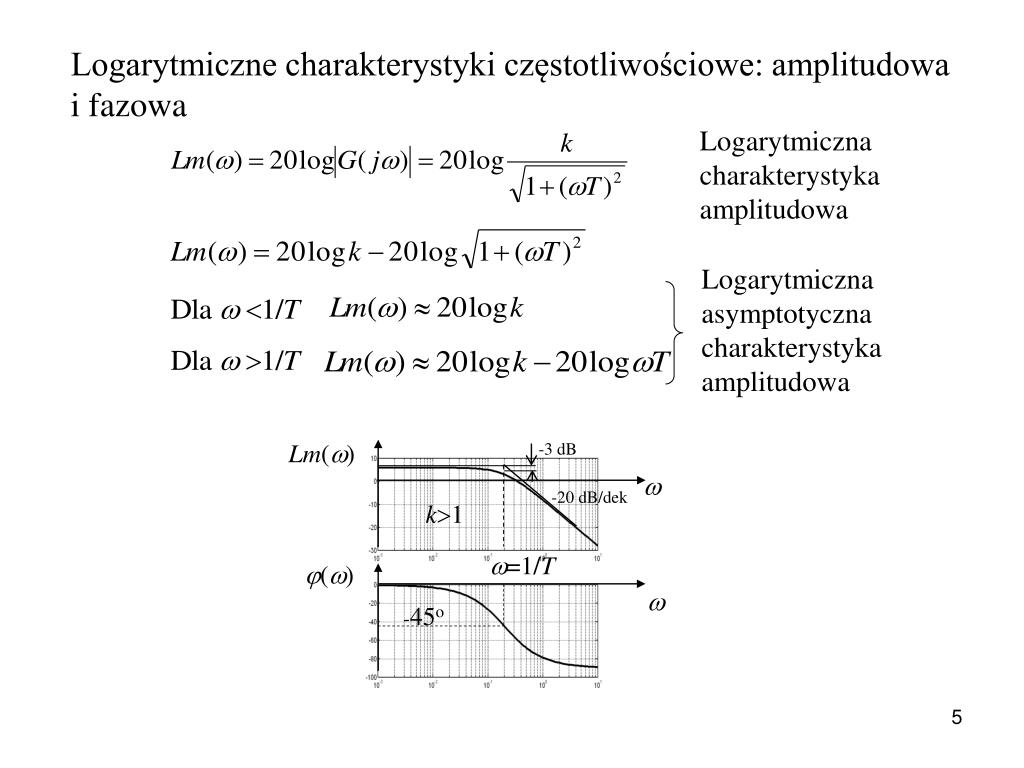

  5. Lm() -3 dB -20 dB/dek k1  =1/T ()  -45o Logarytmiczne charakterystyki częstotliwościowe: amplitudowa i fazowa Logarytmiczna charakterystyka amplitudowa Logarytmiczna asymptotyczna charakterystyka amplitudowa

  6. 3. Obiekt dwuinercyjny

  7. Im[G(j)] =0  =  Re[G(j)] Lm() a) 20logk –20 dB/dek [dB] – 40 dB/dek  () [o] b)  1/T2 1/T1

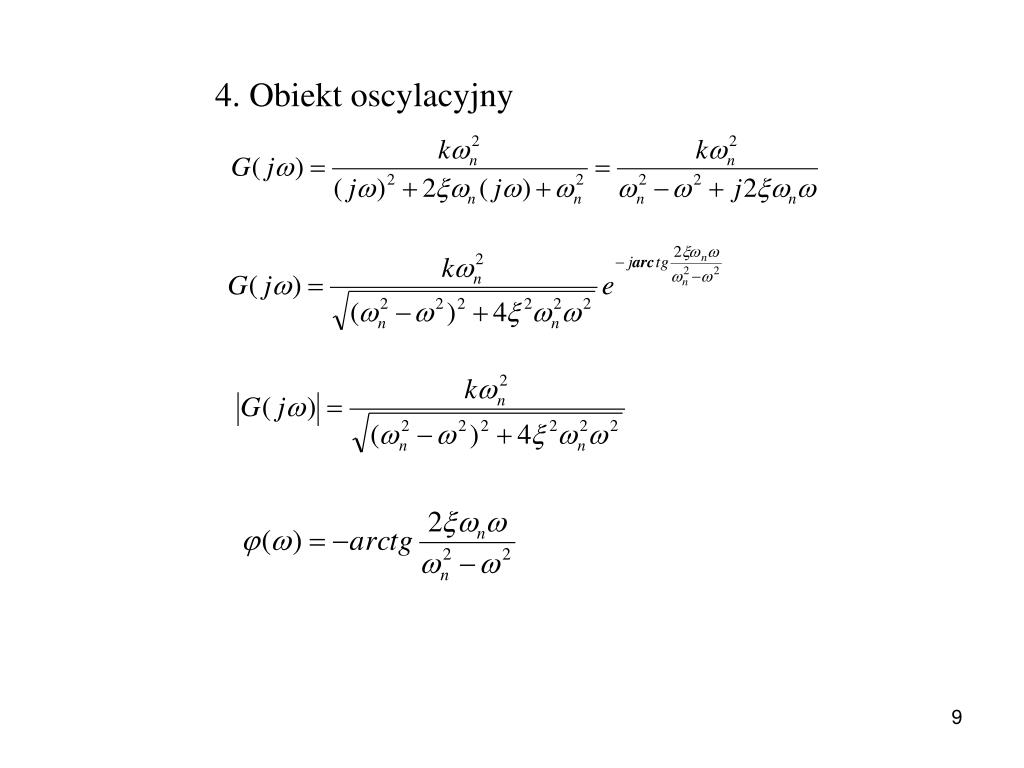

  8. 4. Obiekt oscylacyjny

  9. Im [G(j)] =  k = 0 1 2 3 a) Lm() 3 [dB] 2 1  b) ()  [o] Re[G(j)]

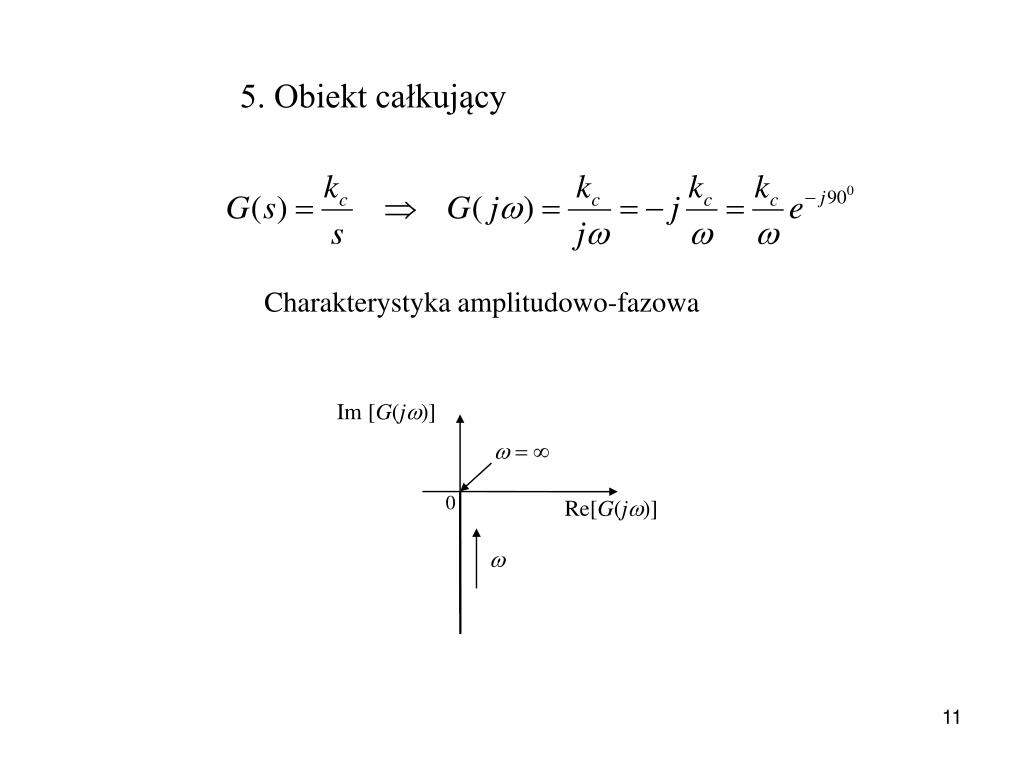

  10. Im[G(j)]  0 Re[G(j)]  5. Obiekt całkujący Charakterystyka amplitudowo-fazowa

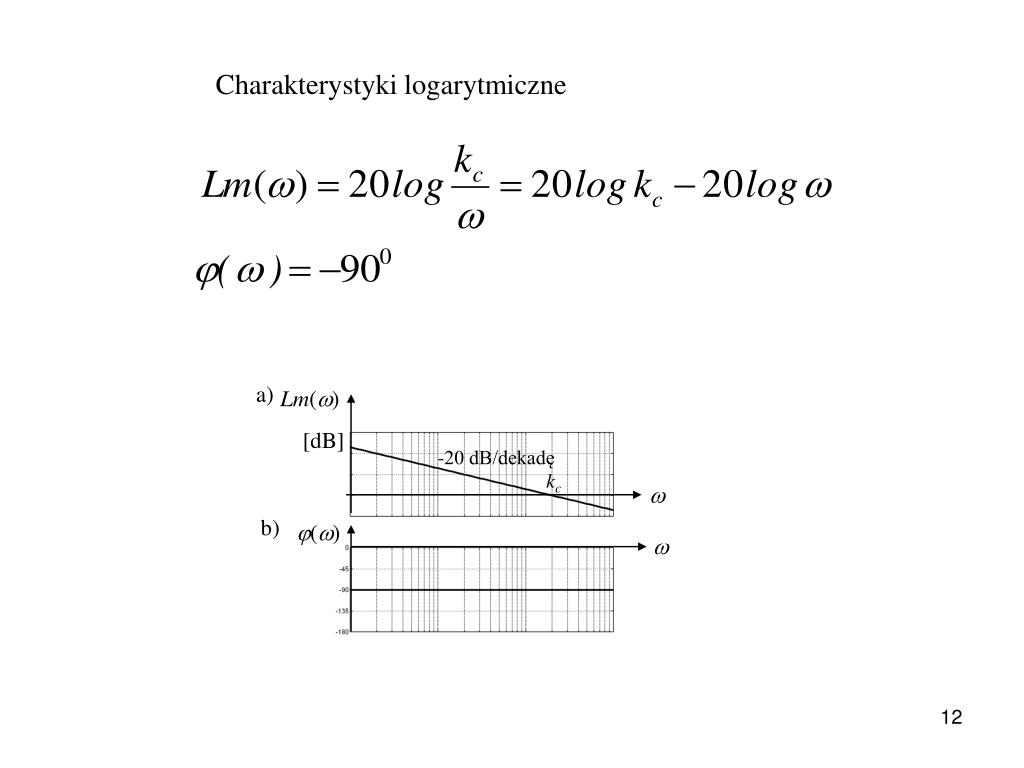

  11. Lm() a) [dB] -20 dB/dekadę kc  b) ()  Charakterystyki logarytmiczne

  12. Im [G(j)] -kcT =  6. Obiekt całkujący z inercją Charakterystyka amplitudowo-fazowa Re[G(j)]

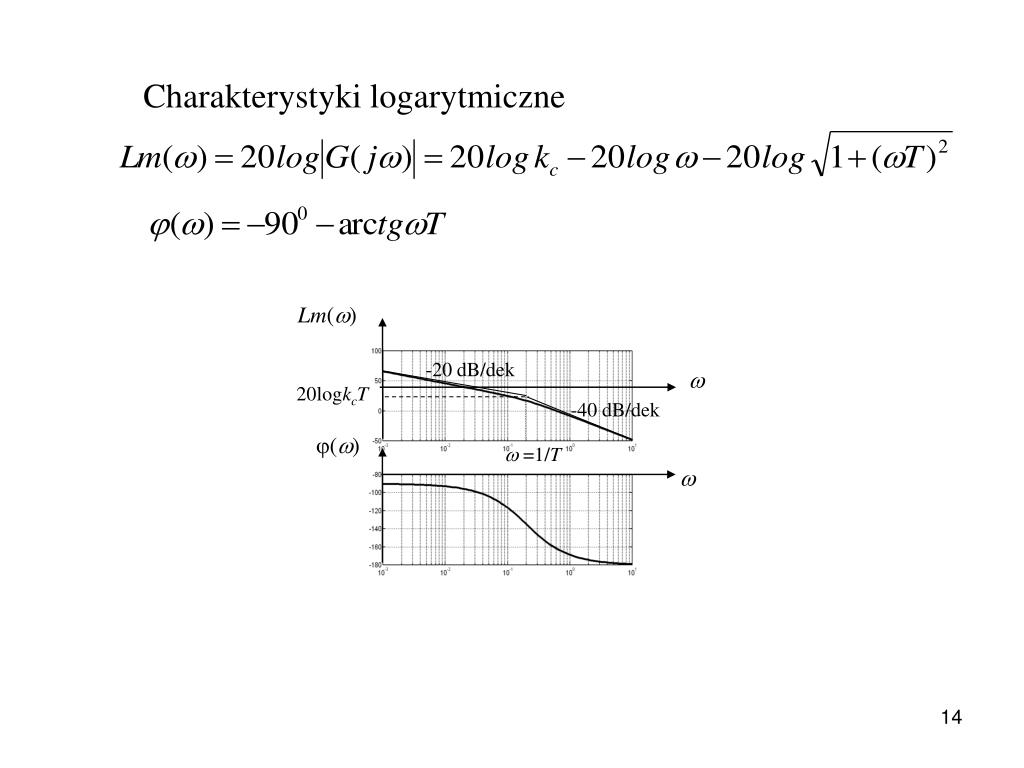

  13. Lm() -20 dB/dek  20logkcT -40 dB/dek () =1/T  Charakterystyki logarytmiczne

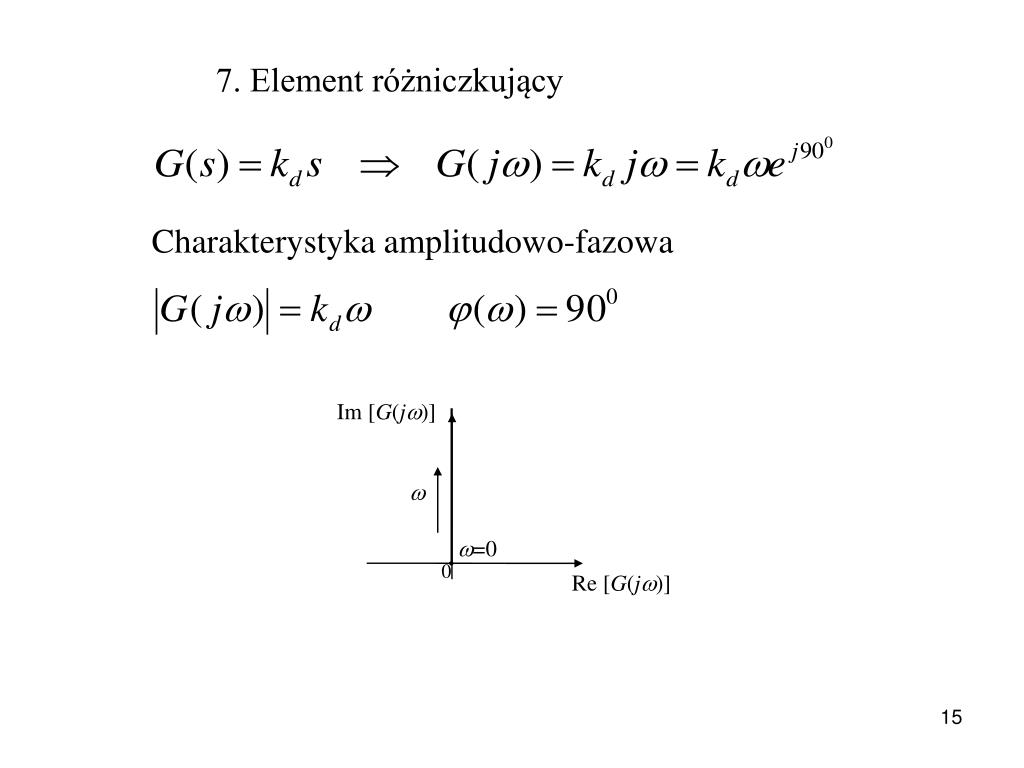

  14. Im [G(j)]  =0 0 Re [G(j)] 7. Element różniczkujący Charakterystyka amplitudowo-fazowa

  15. Charakterystyki logarytmiczne Lm() a) +20 dB/dek  1/kd () b) 

  16. 8. Element różniczkujący z inercją Charakterystyka amplitudowo-fazowa Im[G(j)] kd /T  = 0 0 Re[G(j)]

  17. Lm() a) +3 dB 20logkd/T +20 dB/dek ()  1/T b)  Charakterystyki logarytmiczne

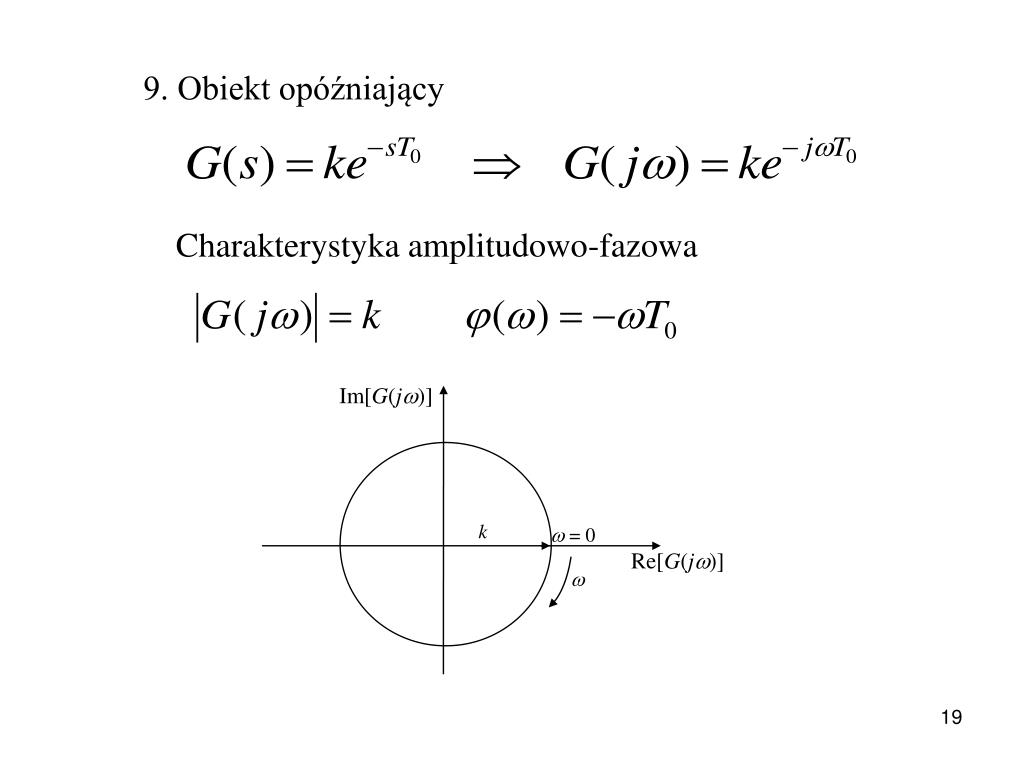

  18. Im[G(j)] k = 0  Re[G(j)] 9. Obiekt opóźniający Charakterystyka amplitudowo-fazowa

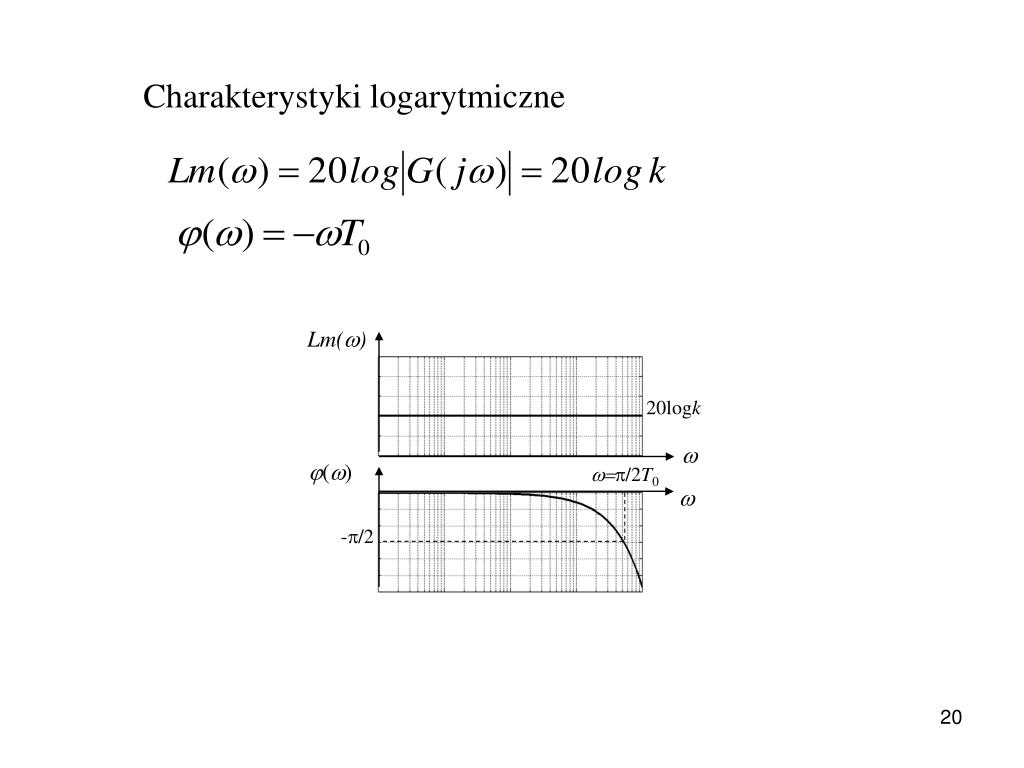

  19. Lm() 20logk  () /2T0  -/2 Charakterystyki logarytmiczne
