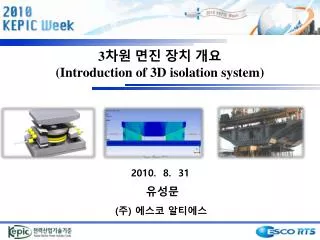

  1. 3차원 면진 장치 개요(Introduction of 3D isolation system) 2010. 8. 31 유성문 (주) 에스코 알티에스

  2. 목 차 장치 개요 수평 면진장치 (EQS) 연직 면진장치 (Friction System) 3차원 면진 장치 (3D isolation system 결론 1 2 3 4 5

  3. 장치 개요 3차원 면진 장치의 필요성 3차원 면진 장치 개요 • 원자력 발전소나 철도와 같이 연직 변위의 정밀한 제어가 필요한 경우 수평성분 뿐 아니라 연직성분의 변위 또한 설계에 고려될 필요가 있음 • U.S. NRC Regulatory guide 1.60 “Design Response spectrum for Seismic Design of Nuclear Power Plants” • EQS의 수평성분 변위 제어 + Friction system의 연직성분 변위 제어 • → 3차원 면진 장치 개발 • 특허 제 10-2006-64249호 “마찰을 이용한 수직진동 감쇠베어링” 보유

  4. 수평 면진장치 (EQS) EQS(Eradi Quake System) 마찰면 horizontal load 높은 감쇠비 확보 horizontal disp 측면 스프링 • 금강갑문교, 진주 JCT, Ben Franklin Bridge 등 다양한 적용사례 • 본사 대표 교량 받침 제품

  5. 연직 면진장치 (Friction system) 연직 면진장치의 구조도 및 부품 마찰재 전단핀 경사면 중앙 스프링 측면 스프링

  6. 연직 면진장치 (Friction system) 연직 면진장치의 이론적 배경 • 사하중 시 이동방향에 따라 변위와 반대방향의 마찰력 작용 • 활하중(지진) 시 P μ ks kc

  7. 연직 면진장치 (Friction system) 연직 면진장치의 거동해석 Vertical load Pu Pd 사하중 구간 활하중 구간 vertical disp

  8. 3차원 면진 장치 (3D isolation system EQS 상판 3차원 면진 장치 구조도 EQS 마찰재 EQS Mer spring Spherical 받침 Friction system 상판 Friction system 마찰면 Friction system 중앙 스프링 Friction system 측면 스프링

  9. 결론 3차원 면진 장치의 적용 향후 연구 진행 계획 • EQS + Friction system으로 3차원 면진 작용 가능 • Friction system은 마찰 댐퍼를 이용, 연직 변위를 mm 단위로 조절 • 기존 교량 뿐 아니라 연직 변위의 미세 조절이 필요한 철도, 원전 시설, 기타 구조물에 적용 가능 • 마찰재와 우레탄스프링의 물성 실험을 통한 거동 분석 정교화 • 제품 제작 및 거동 실험을 통한 거동 평가 • 실 구조물에의 적용성 평가

  10. - 감사합니다 -
