    Presentation Transcript
    1. SOT : Curs 13 • Amplificatoare cu Fibre Dopate cu Pământuri rare • Lasere cu Fibre Dopate cu Pământuri Rare

    2. Pompaj longitudinal intr-un laser solid 3DMediul activ : sticla sau un cristal dopat •∆ө – divergentafascicolului laser • Sticla, respectiv cristalul, cu lungimea L = material gazdă • Dopantul confera castig mediului activ

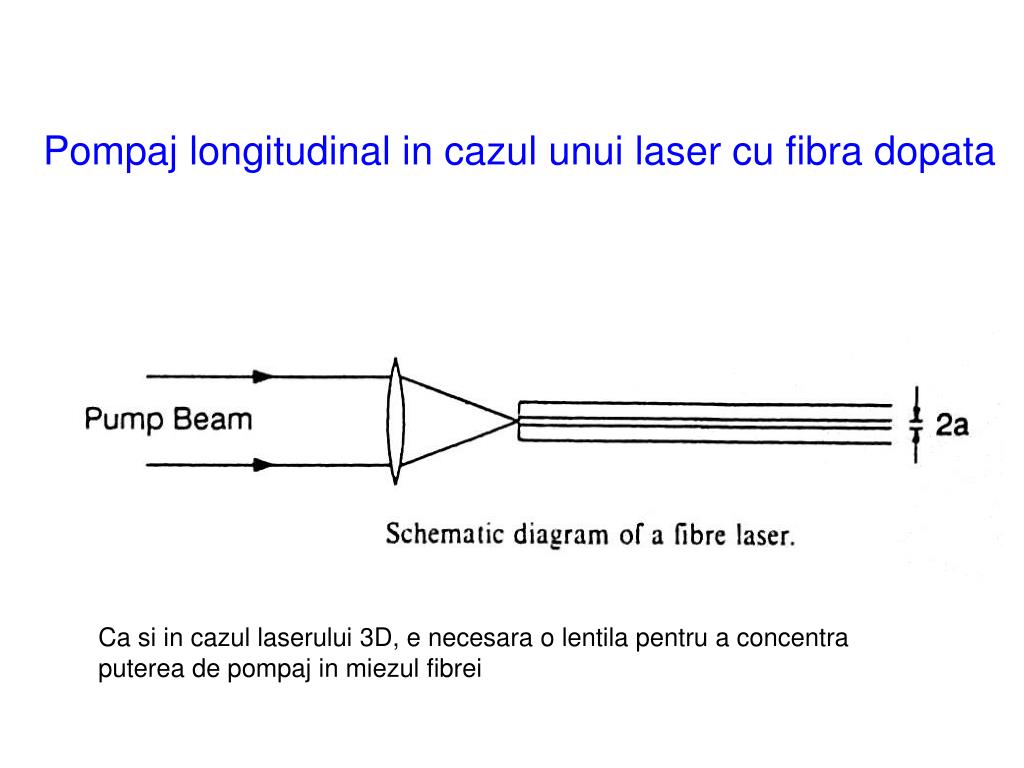

    3. Pompaj longitudinal in cazul unui laser cu fibra dopata Ca si in cazul laserului 3D, e necesara o lentila pentru a concentra puterea de pompaj in miezul fibrei

    4. Structura unui laser cu fibra •R1, R2 – reflectoare (oglinzi) – închidcavitatearezonanta. • Se introduce prin definitie sensul (+) ca fiind codirectional cu semnalul (de iesire) ̶ spre dreapta, si respectiv, • Sensulcontradirectional ̶ spre stanga. • Pompajul este codirectional ( aici).

    5. Cele doua serii de pamanturi rarein tabelul periodic al elementelor

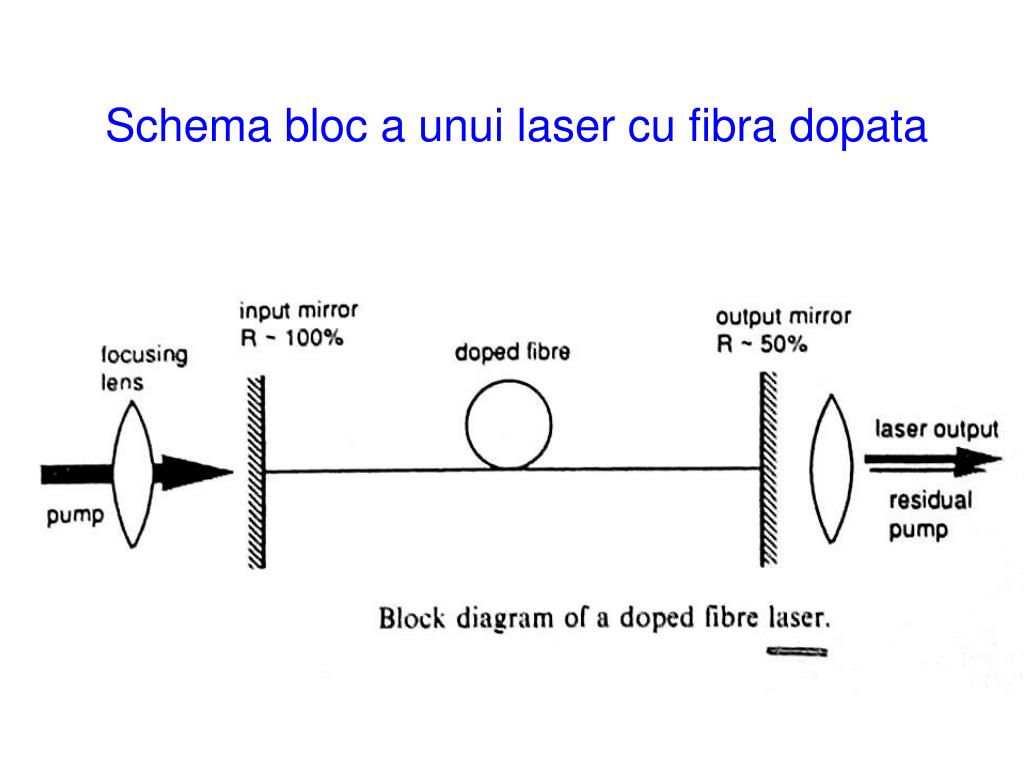

    6. Schema bloc a unui laser cu fibra dopata

    7. Schema bloc a unui amplificator optic cu fibra dopata

    8. Mod de realizare ( exemplu)

    9. Demultiplexor cu fibre cuplate

    10. Transmisivitatea unui cuplor cu fibre fuzionate (a), respectiv cuplor cu fibre fuzionate sensibil la polaritate (b)

    11. Filtru Trece ( Lambda !) – Sus

    12. Expandor de fascicol pentru a putea folosi filtrul 3D

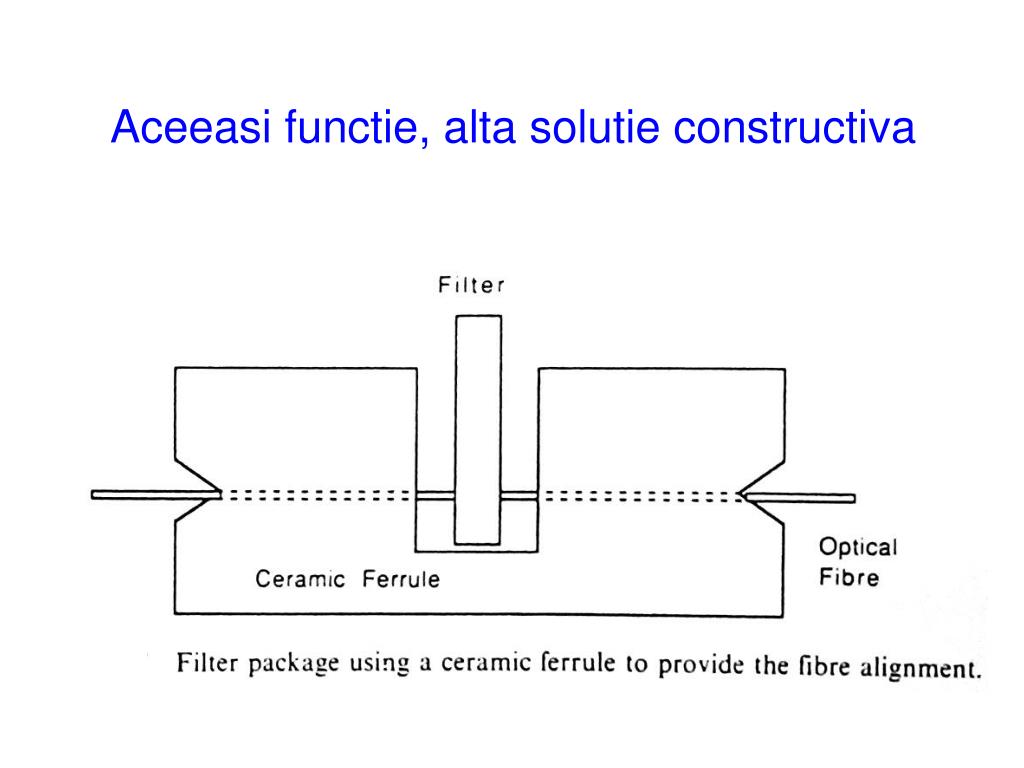

    13. Aceeasi functie, alta solutie constructiva

    14. Multiplexor WDM pentru doua lungimi de unda ( un exemplu; SWDM = Sparse Wavelength Division Multiplexing )

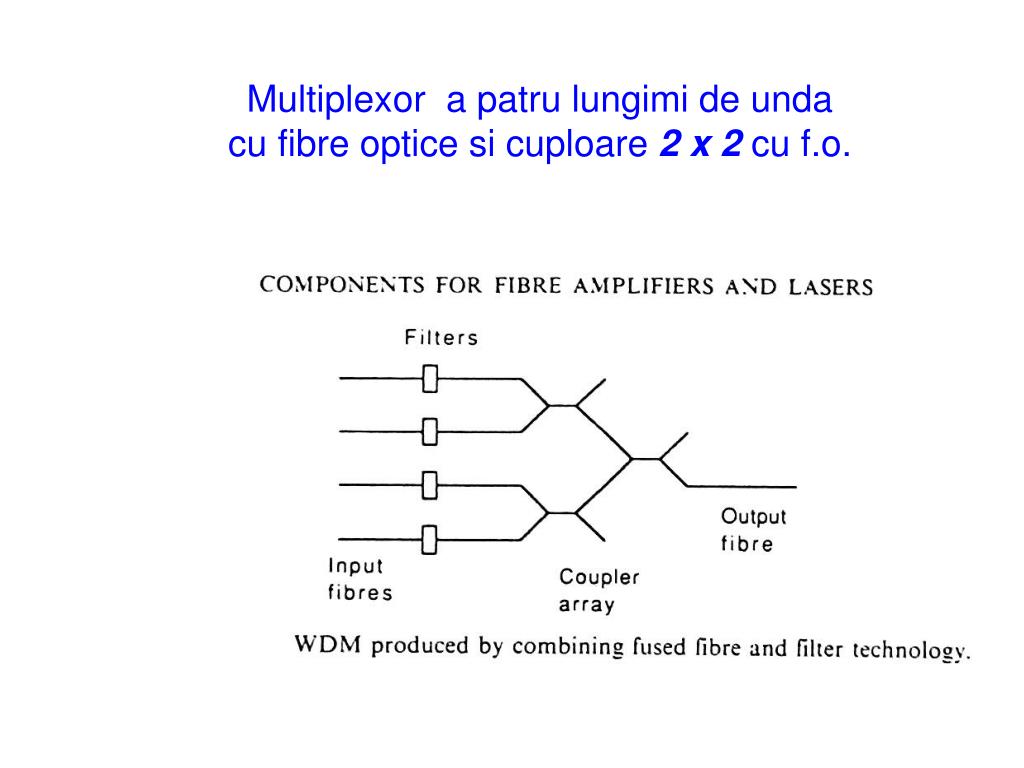

    15. Multiplexor a patru lungimi de unda cu fibre optice si cuploare 2 x 2 cu f.o.

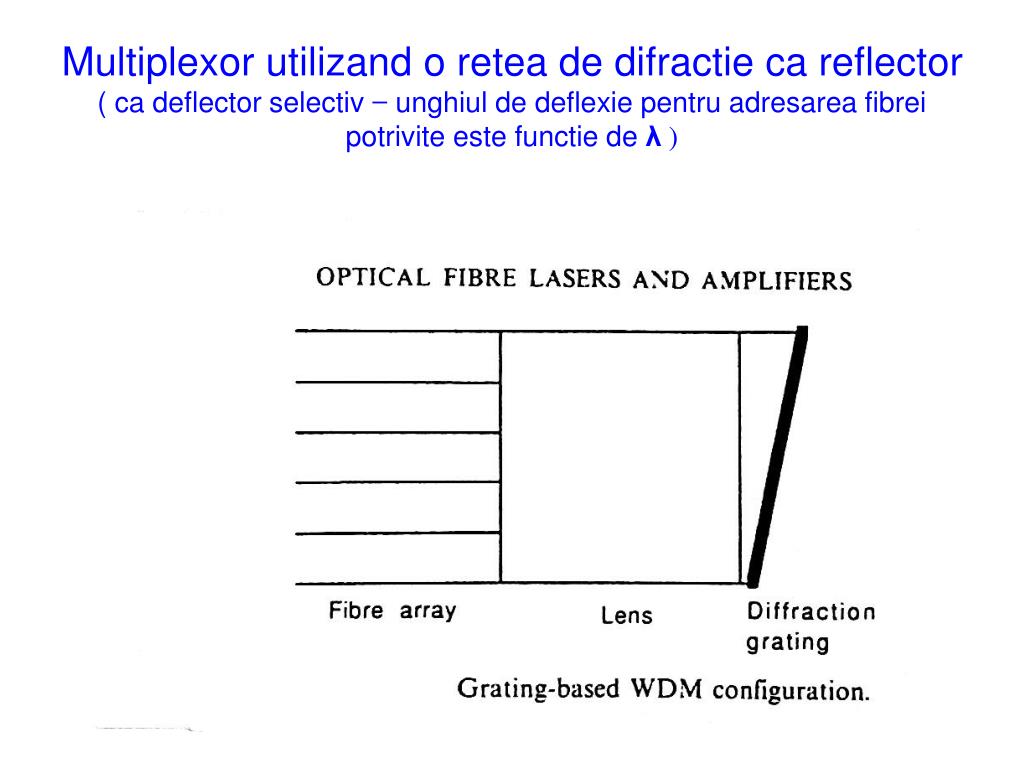

    16. Multiplexor utilizand o retea de difractie ca reflector( ca deflector selectiv ̶ unghiul de deflexie pentru adresarea fibrei potrivite este functie de λ )

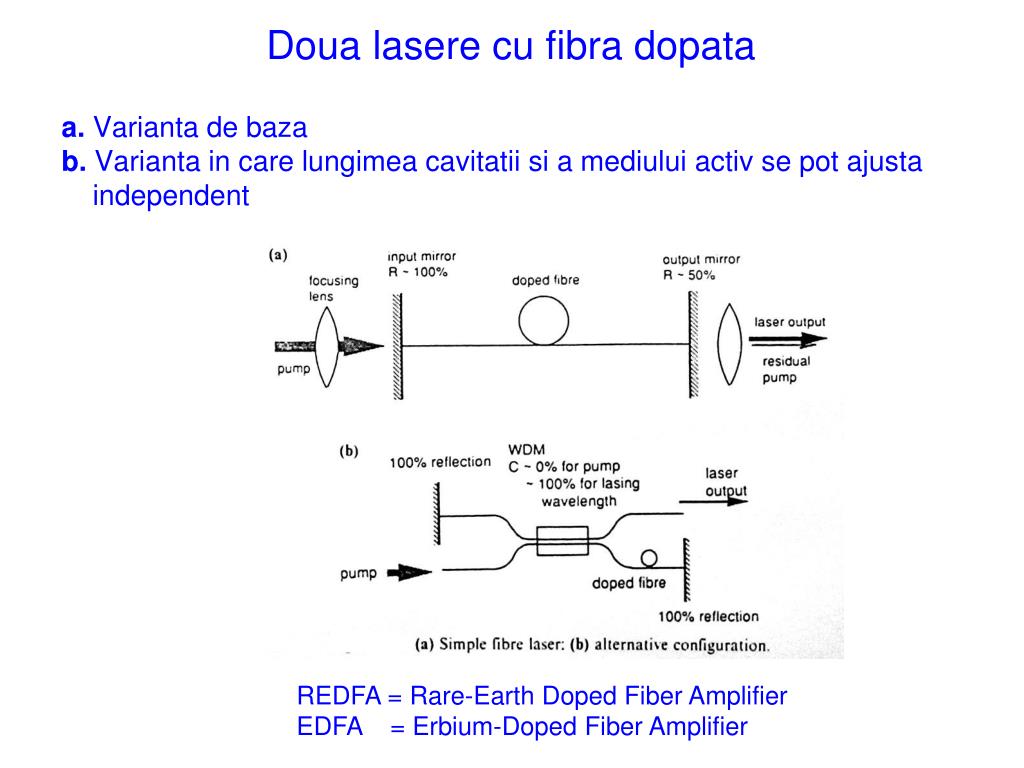

    17. Doua lasere cu fibra dopataa. Varianta de baza b. Varianta in care lungimea cavitatii si a mediului activ se pot ajusta independent REDFA = Rare-Earth Doped Fiber Amplifier EDFA = Erbium-Doped Fiber Amplifier

    18. Reflector cu bucla de fibra

    19. Laser cu fibra dopata, acordabil Frecventa de oscilatie este variata prin inclinarea retelei de difractie

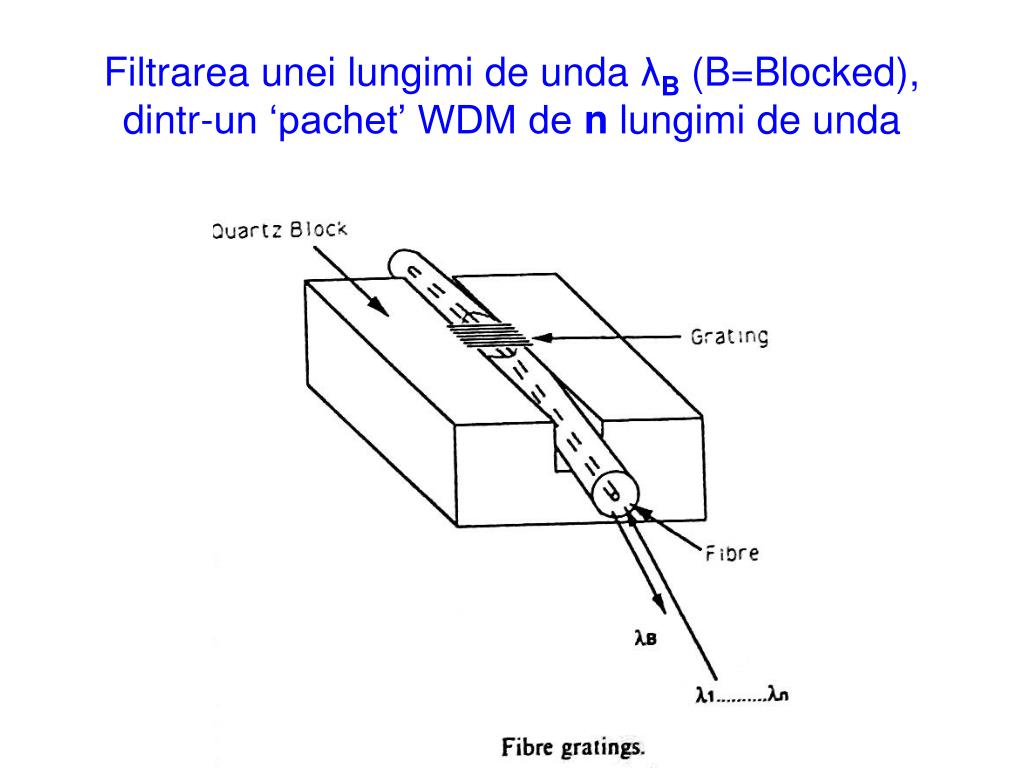

    20. Filtrarea unei lungimi de unda λB (B=Blocked), dintr-un ‘pachet’ WDM de n lungimi de unda

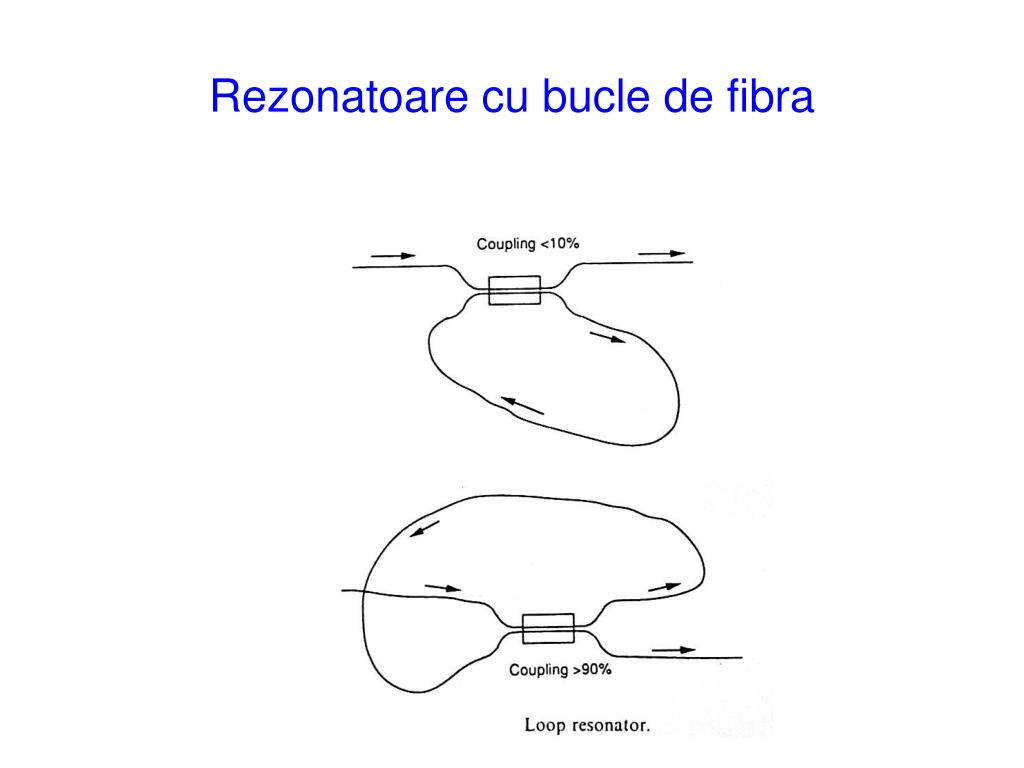

    21. Rezonatoare cu bucle de fibra

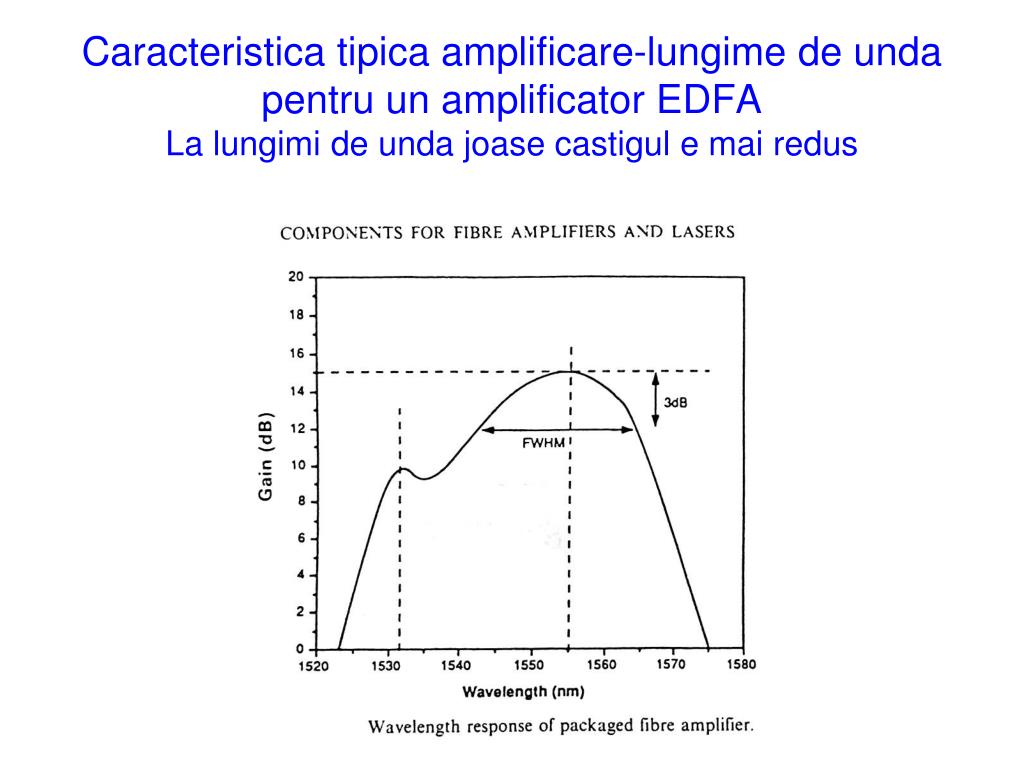

    22. Caracteristica tipica amplificare-lungime de unda pentru un amplificator EDFALa lungimi de unda joase castigul e mai redus

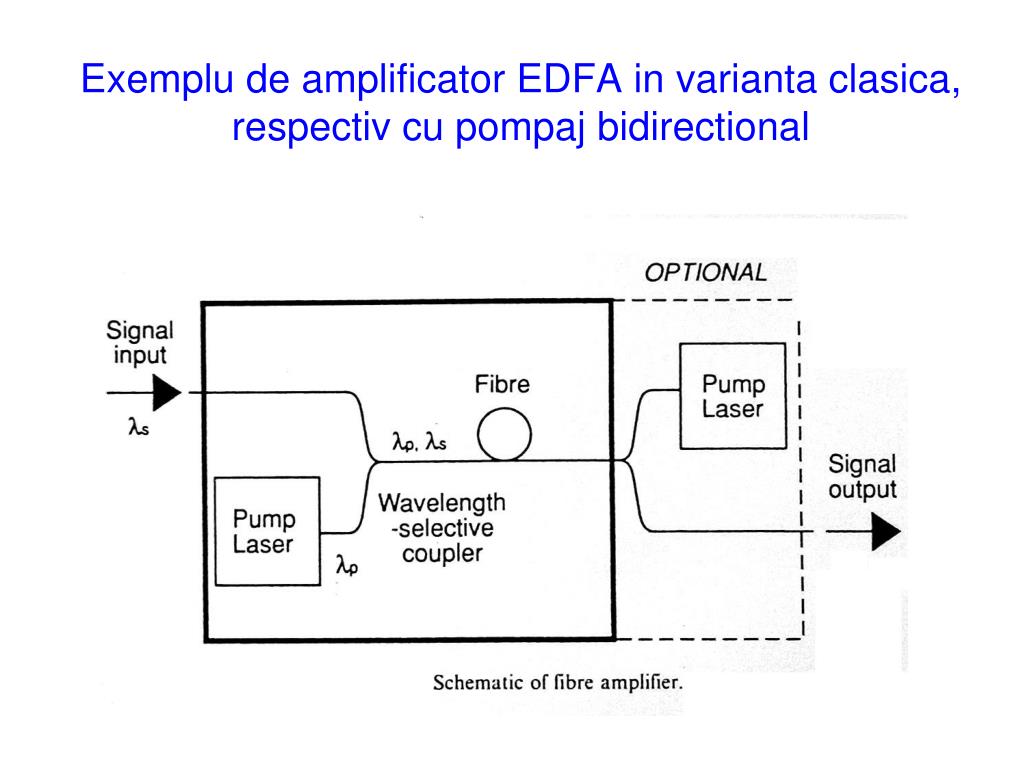

    23. Exemplu de amplificator EDFA in varianta clasica, respectiv cu pompaj bidirectional

    24. Relatia ( neliniara) dintre amplificare si puterea de pompaj

    25. Aceeasi caracteristica amplificare-lungime de undapentru alt amplificator cu fibra dopata ( Er si respectiv Al – codopanti), in functie de puterea de pompaj

    26. Setup al unui laser acordabil realizat cu fibra dopataPoate fi folosit pentru functionare in unda continua si in impulsuri prin comutatia Q-ului

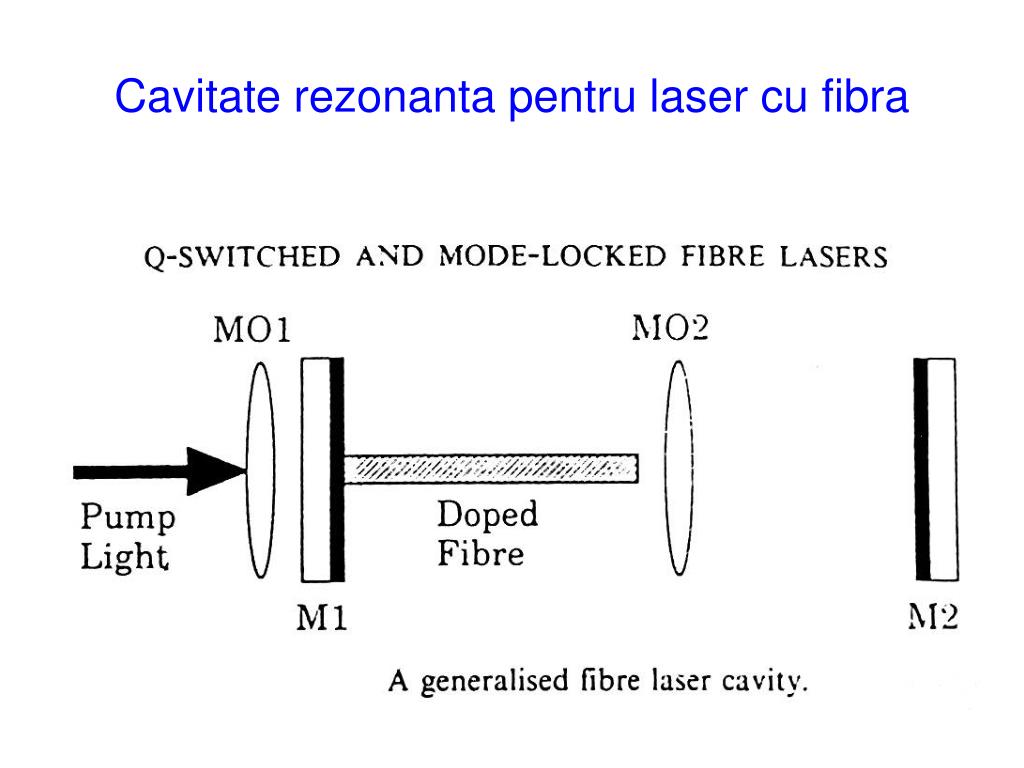

    27. Cavitate rezonanta pentru laser cu fibra

    28. Laser in impulsuri cu fibra dopata cu Erbiusi modulator electro-optic pentru modulatie in amplitudinePentru modulatie digitala ( binara) – modulatorul in regim start/stop

    29. Folosirea unui EDFA pe post de amplificator de putere ( solutie clasica)

    30. Pentru a asigura rata de aparitie a erorilor (BER) specificata, este necesara o anumita sensibilitate pentru receptor

    31. Amplificatoarele optice de la capetele linkului (pe uscat) permit utilizarea unei fibre pasive foarte lungi ( de obicei intre repetoare sunt 80 – 100 km, nu 300 km)

    32. Retea tip arbore

    33. Retele punct-la-punctSus : tip stea, Jos : simplex intre doua puncte departate ( long-haul – transport)
