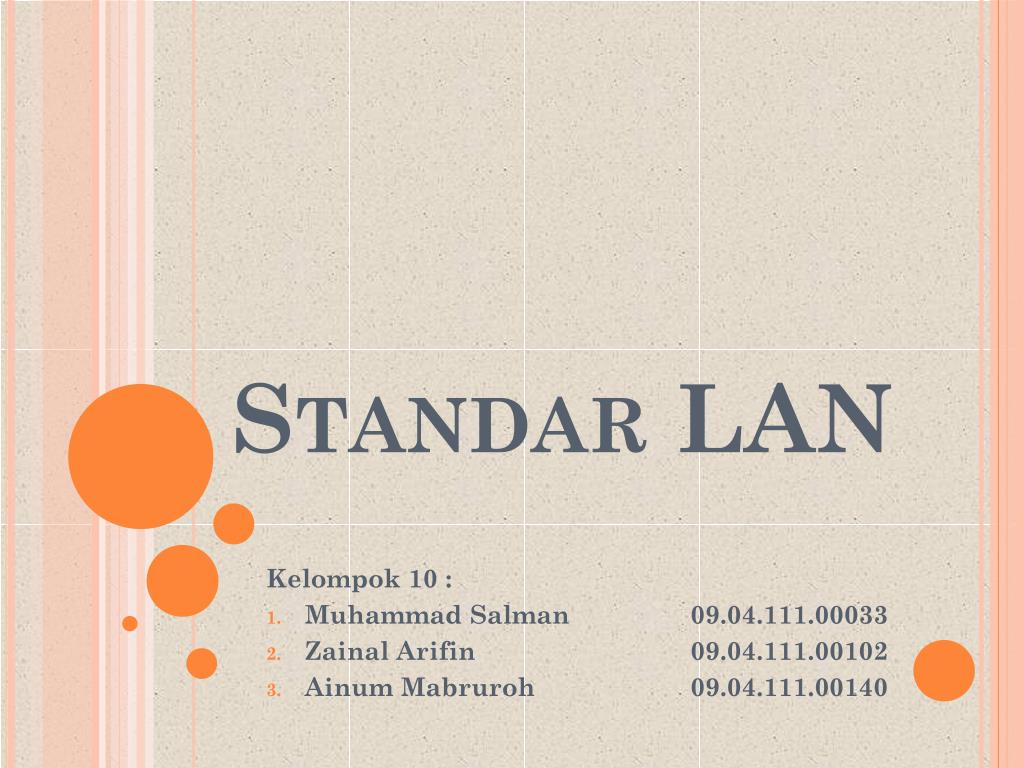

  1. Standar LAN Kelompok 10 : Muhammad Salman 09.04.111.00033 ZainalArifin 09.04.111.00102 AinumMabruroh 09.04.111.00140

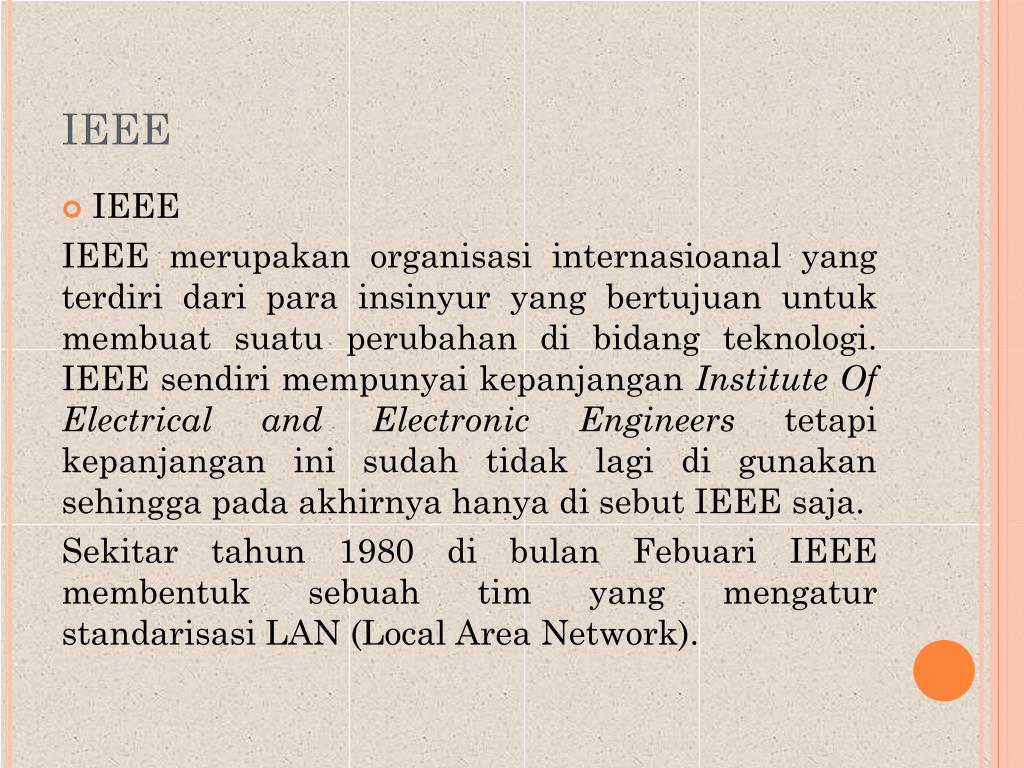

  2. IEEE • IEEE IEEE merupakanorganisasiinternasioanal yang terdiridariparainsinyur yang bertujuanuntukmembuatsuatuperubahan di bidangteknologi. IEEE sendirimempunyaikepanjanganInstitute Of Electrical and Electronic Engineerstetapikepanjanganinisudahtidaklagi di gunakansehinggapadaakhirnyahanya di sebut IEEE saja. Sekitartahun 1980 di bulanFebuari IEEE membentuksebuahtim yang mengaturstandarisasi LAN (Local Area Network).

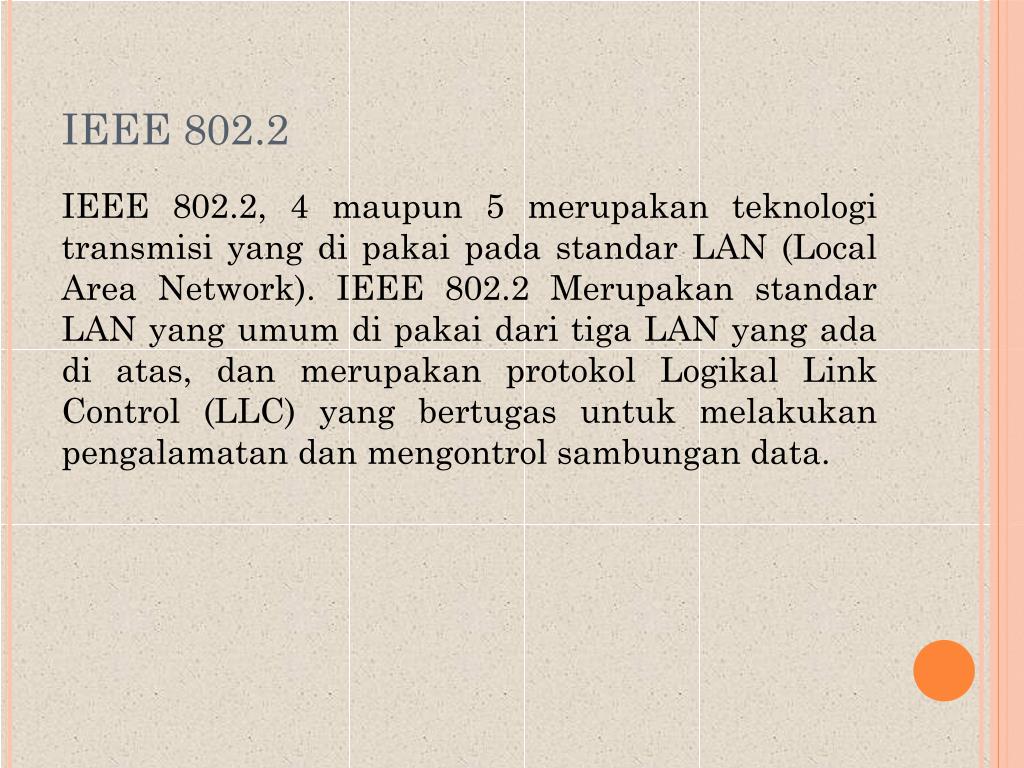

  3. IEEE 802.2 IEEE 802.2, 4 maupun 5 merupakanteknologitransmisi yang di pakaipadastandar LAN (Local Area Network). IEEE 802.2 Merupakanstandar LAN yang umum di pakaidaritiga LAN yang ada di atas, danmerupakanprotokolLogikal Link Control (LLC) yang bertugasuntukmelakukanpengalamatandanmengontrolsambungan data.

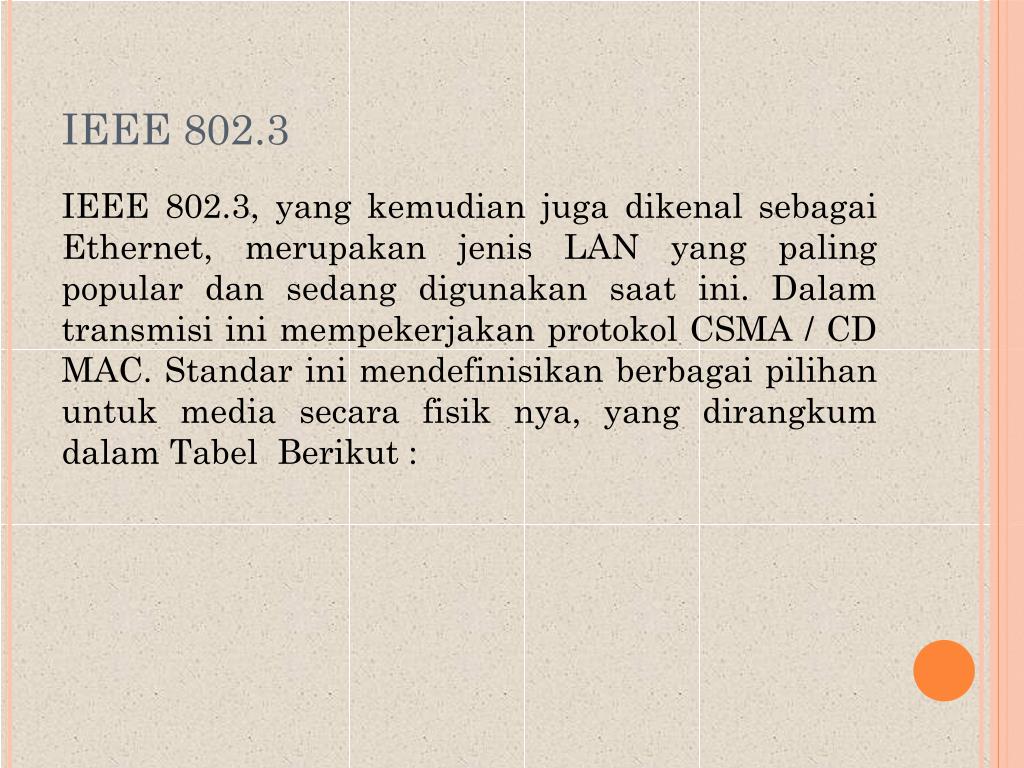

  4. IEEE 802.3 IEEE 802.3, yang kemudian juga dikenal sebagai Ethernet, merupakanjenis LAN yang paling populardan sedang digunakan saat ini. Dalam transmisi ini mempekerjakan protokol CSMA / CD MAC. Standar ini mendefinisikan berbagai pilihan untuk mediasecarafisiknya, yang dirangkumdalam Tabel Berikut :

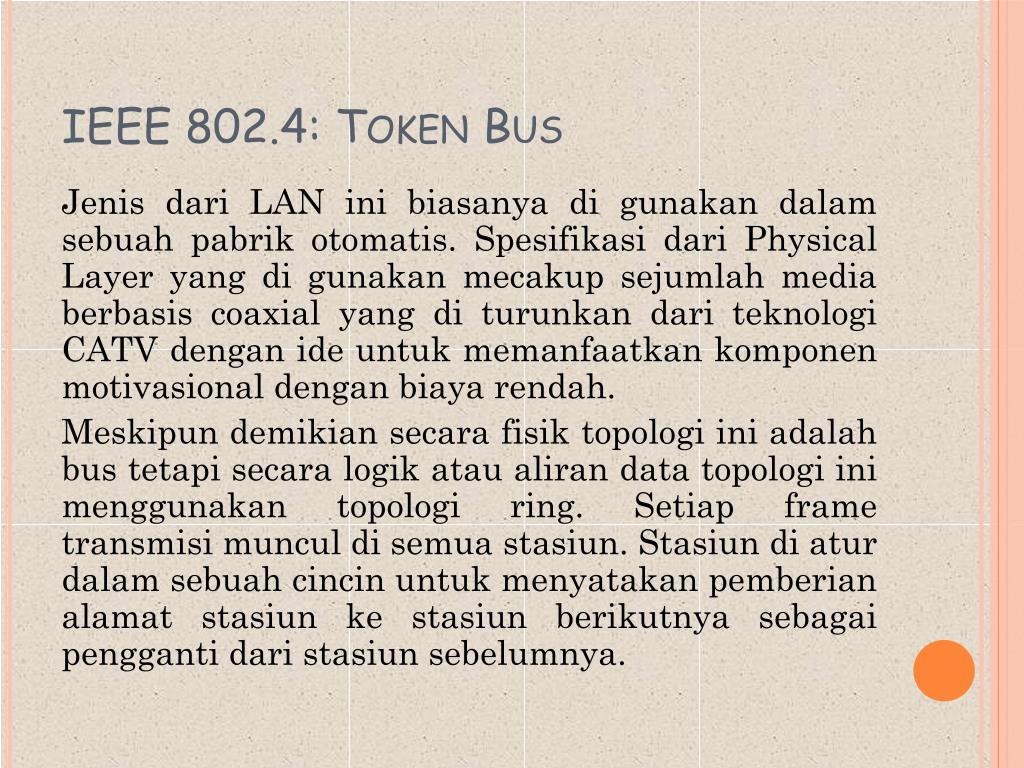

  5. IEEE 802.4: Token Bus Jenisdari LAN inibiasanya di gunakandalamsebuahpabrikotomatis. Spesifikasidari Physical Layer yang di gunakanmecakupsejumlah media berbasiscoaxial yang di turunkandariteknologi CATV dengan ide untukmemanfaatkankomponenmotivasionaldenganbiayarendah. Meskipundemikiansecarafisiktopologiiniadalahbus tetapisecaralogikataualiran data topologiinimenggunakantopologi ring. Setiap frame transmisimuncul di semuastasiun. Stasiun di aturdalamsebuahcincinuntukmenyatakanpemberianalamatstasiunkestasiunberikutnyasebagaipenggantidaristasiunsebelumnya.

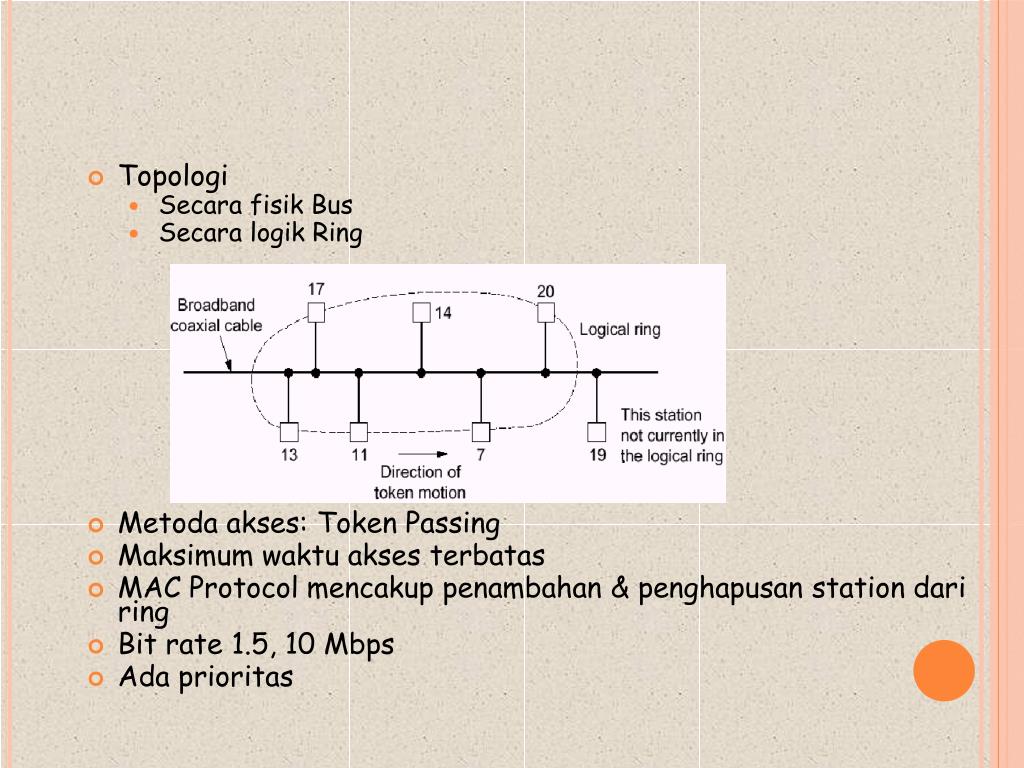

  6. Topologi • Secarafisik Bus • Secaralogik Ring • Metodaakses: Token Passing • Maksimumwaktuaksesterbatas • MAC Protocol mencakuppenambahan & penghapusan station dari ring • Bit rate 1.5, 10 Mbps • Adaprioritas

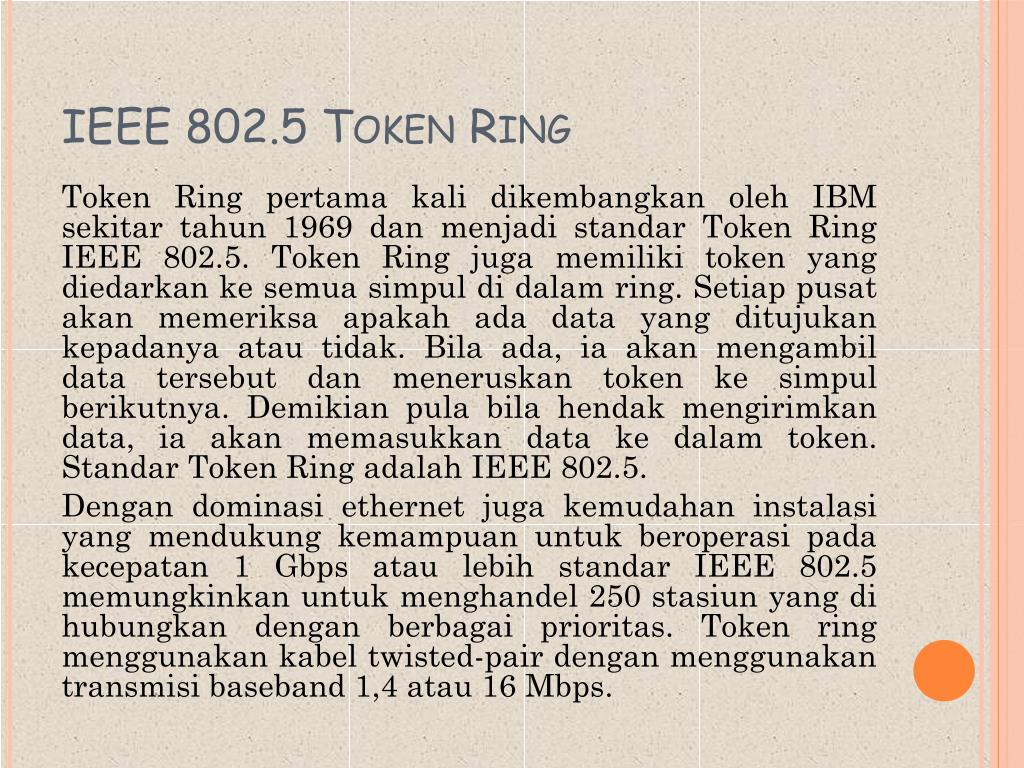

  7. IEEE 802.5 Token Ring Token Ring pertama kali dikembangkanoleh IBM sekitartahun 1969 danmenjadistandar Token Ring IEEE 802.5. Token Ring jugamemiliki token yang diedarkankesemuasimpul di dalam ring. Setiappusatakanmemeriksaapakahada data yang ditujukankepadanyaatautidak. Bilaada, iaakanmengambil data tersebutdanmeneruskan token kesimpulberikutnya. Demikian pula bilahendakmengirimkan data, iaakanmemasukkan data kedalam token. Standar Token Ring adalah IEEE 802.5. Dengandominasiethernetjugakemudahaninstalasi yang mendukungkemampuanuntukberoperasipadakecepatan 1 Gbpsataulebihstandar IEEE 802.5 memungkinkanuntukmenghandel 250 stasiun yang di hubungkandenganberbagaiprioritas. Token ring menggunakankabel twisted-pair denganmenggunakantransmisi baseband 1,4 atau 16 Mbps.

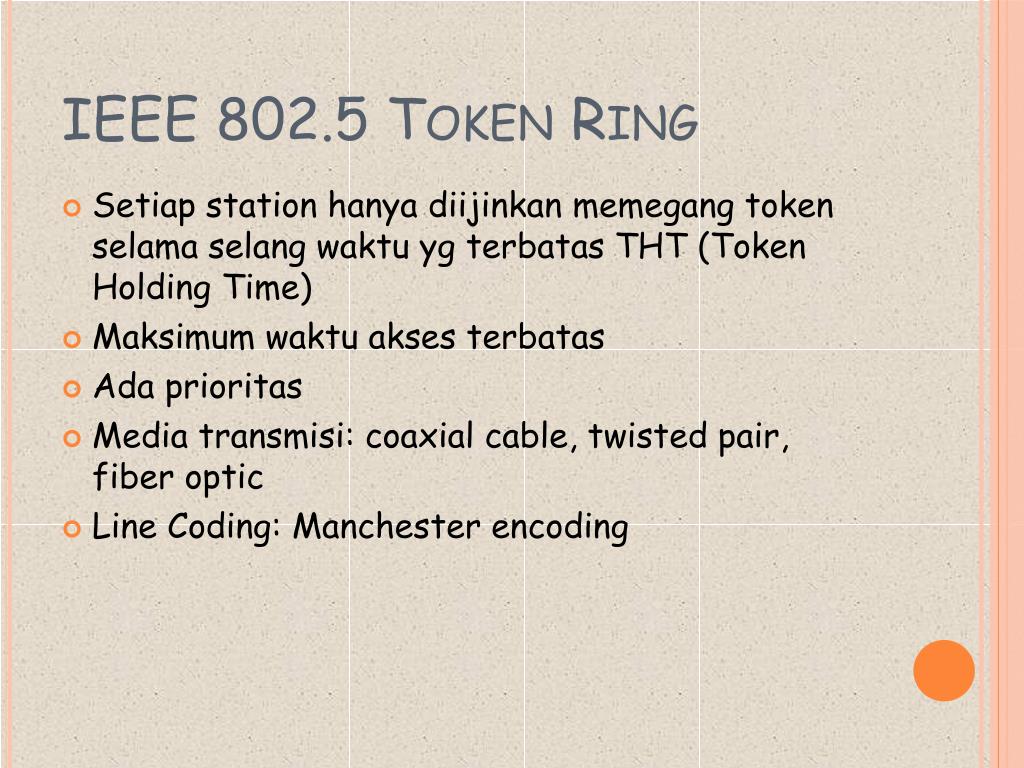

  8. IEEE 802.5 Token Ring • Setiap station hanya diijinkan memegang token selama selang waktu yg terbatas THT (Token Holding Time) • Maksimum waktu akses terbatas • Ada prioritas • Media transmisi: coaxial cable, twisted pair, fiber optic • Line Coding: Manchester encoding

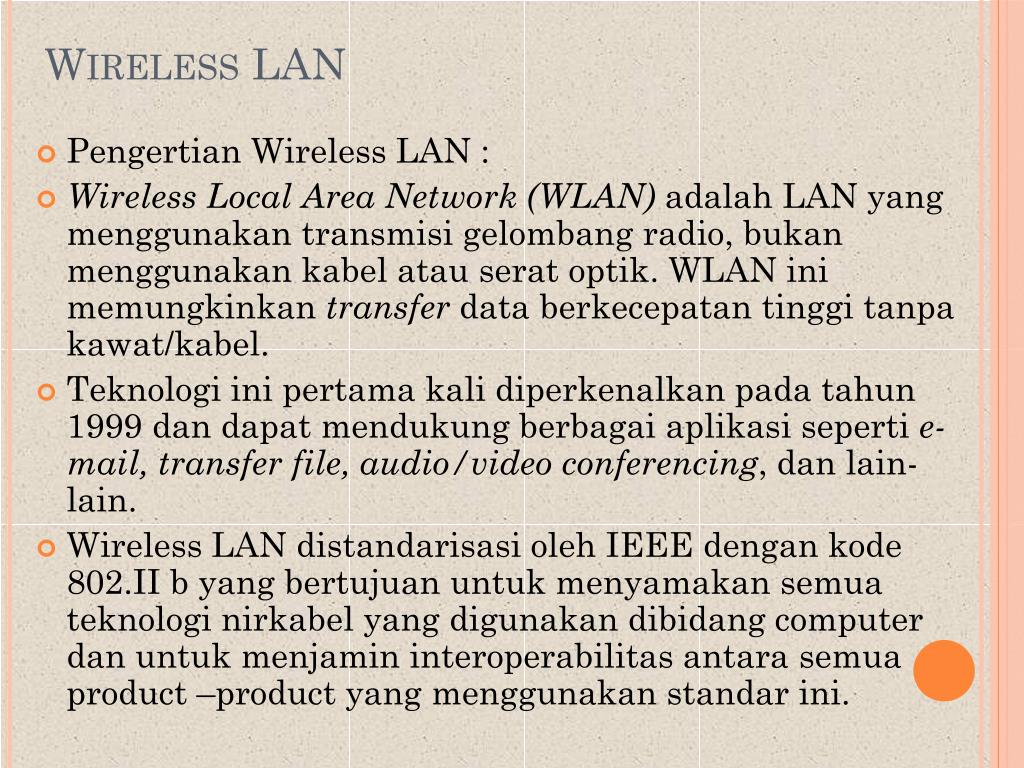

  9. Wireless LAN • Pengertian Wireless LAN : • Wireless Local Area Network (WLAN) adalah LAN yang menggunakantransmisigelombang radio, bukanmenggunakankabelatauseratoptik. WLAN inimemungkinkantransfer data berkecepatantinggitanpakawat/kabel. • Teknologiinipertama kali diperkenalkanpadatahun 1999 dandapatmendukungberbagaiaplikasisepertie-mail, transfer file, audio/video conferencing, dan lain-lain. • Wireless LAN distandarisasioleh IEEE dengankode 802.II b yang bertujuanuntukmenyamakansemuateknologinirkabel yang digunakandibidang computer danuntukmenjamininteroperabilitasantarasemua product –product yang menggunakanstandarini.

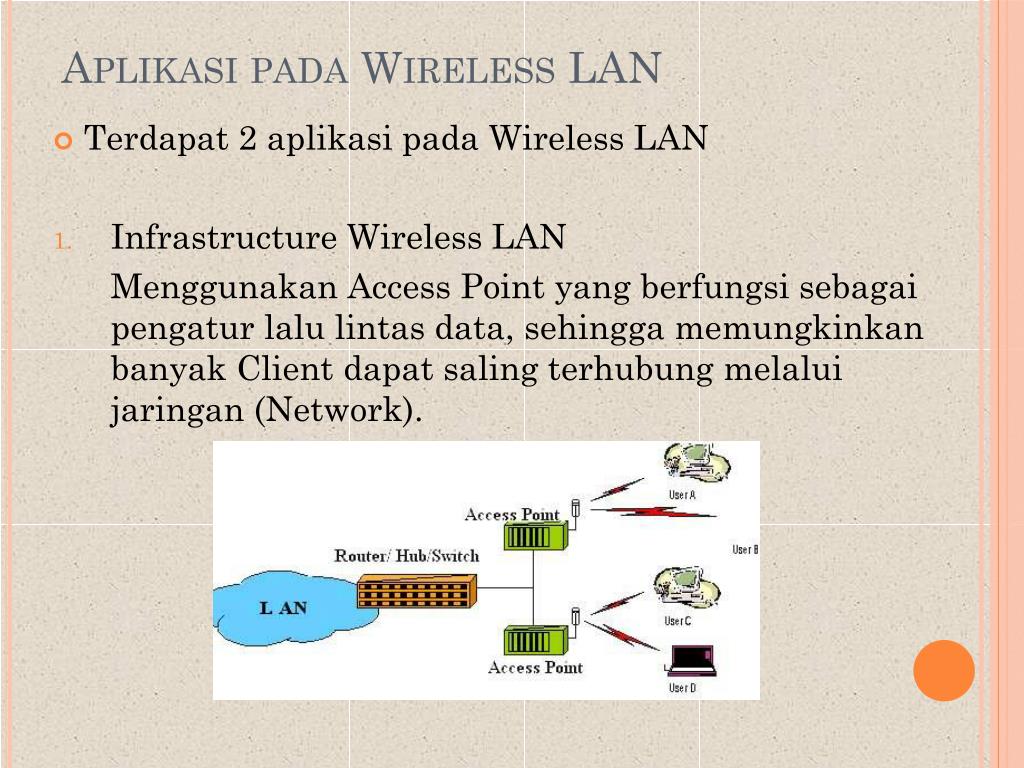

  10. Aplikasipada Wireless LAN • Terdapat 2 aplikasipada Wireless LAN • Infrastructure Wireless LAN Menggunakan Access Point yang berfungsisebagaipengaturlalulintas data, sehinggamemungkinkanbanyak Client dapatsalingterhubungmelaluijaringan (Network).

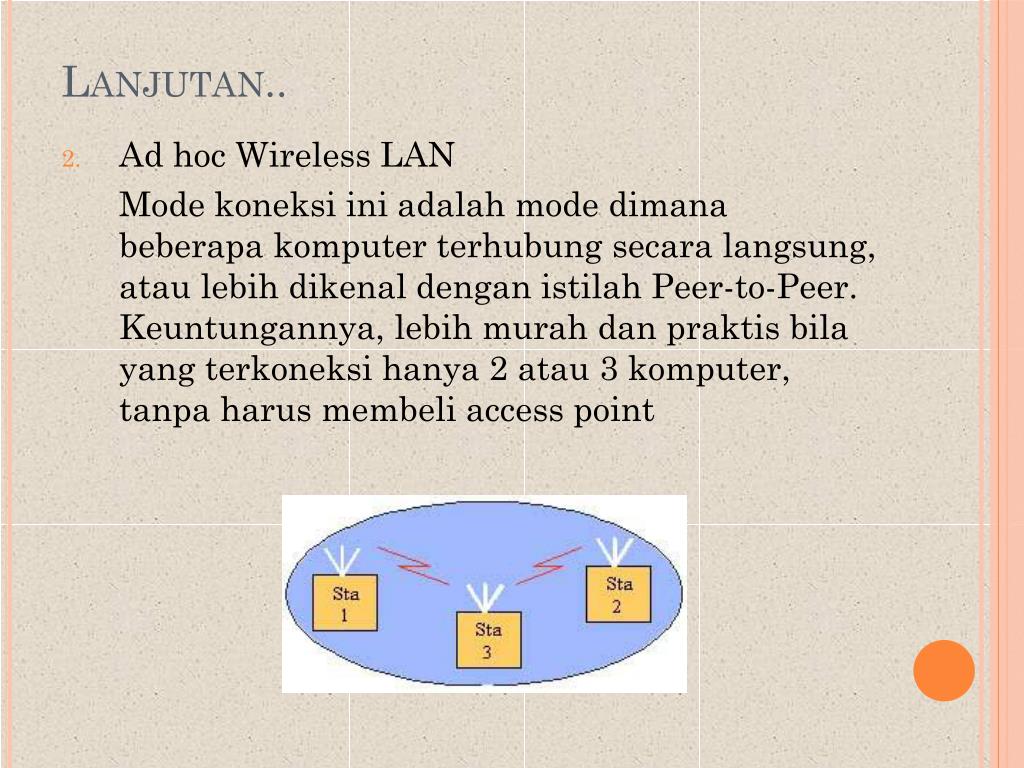

  11. Lanjutan.. • Ad hoc Wireless LAN Mode koneksiiniadalah mode dimanabeberapakomputerterhubungsecaralangsung, ataulebihdikenaldenganistilah Peer-to-Peer. Keuntungannya, lebihmurahdanpraktisbila yang terkoneksihanya 2 atau 3 komputer, tanpaharusmembeli access point

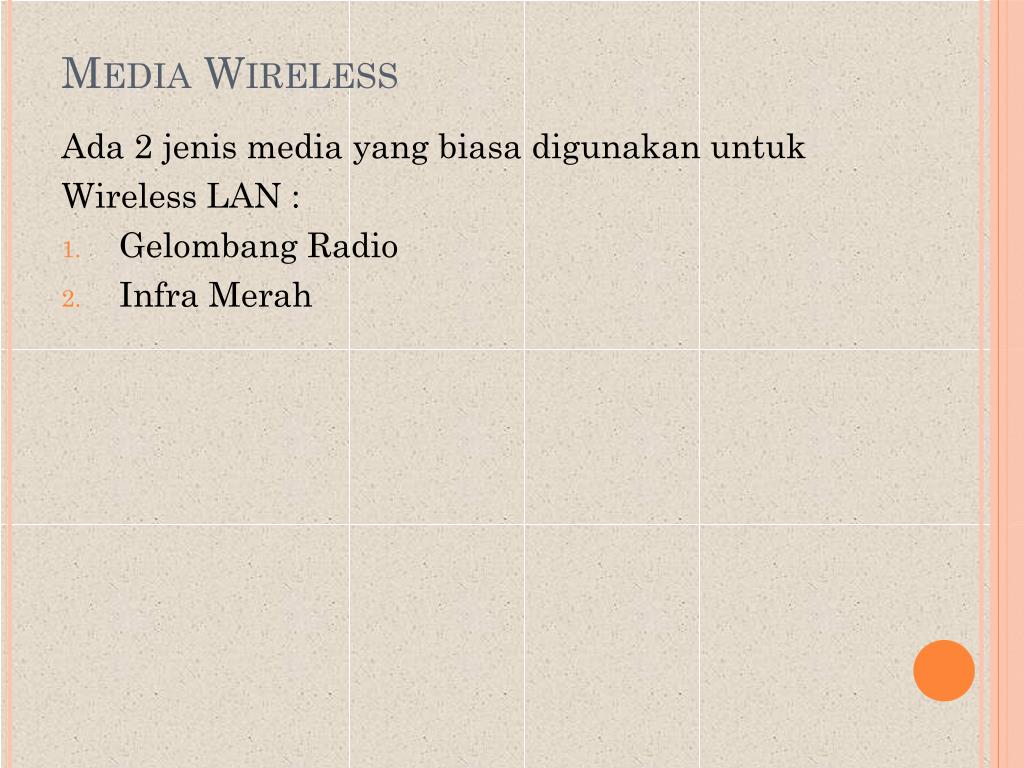

  12. Media Wireless Ada 2 jenis media yang biasadigunakanuntuk Wireless LAN : • Gelombang Radio • Infra Merah

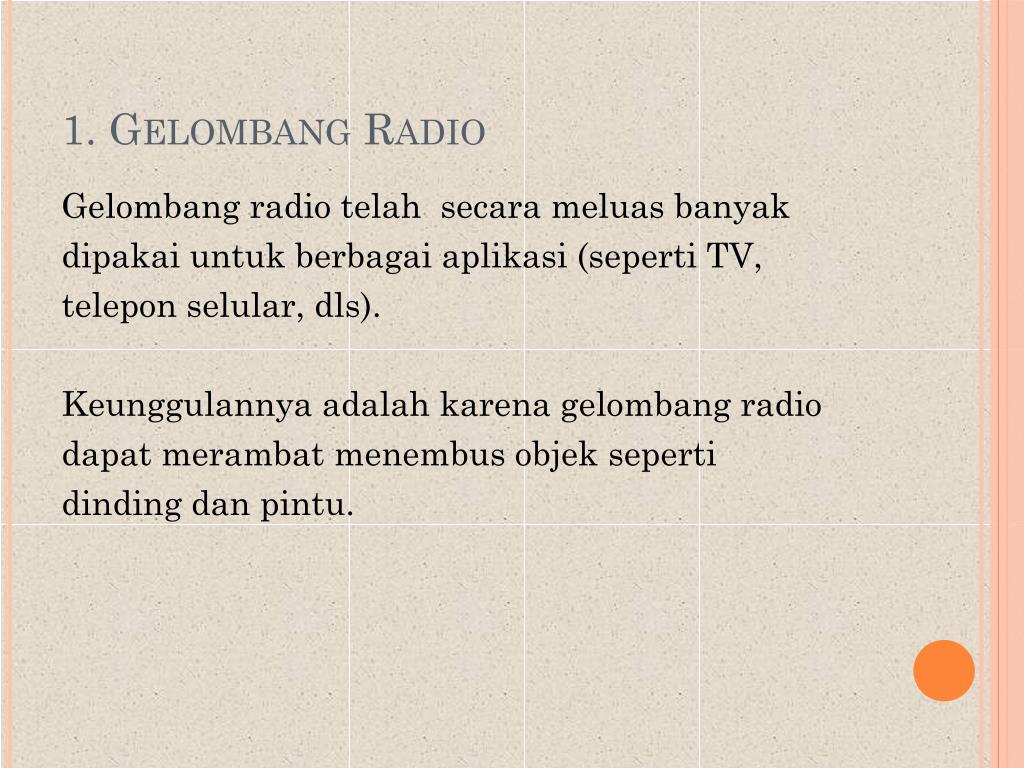

  13. 1. Gelombang Radio Gelombang radio telahsecarameluasbanyak dipakaiuntukberbagaiaplikasi (seperti TV, teleponselular, dls). Keunggulannyaadalahkarenagelombang radio dapatmerambatmenembusobjekseperti dindingdanpintu.

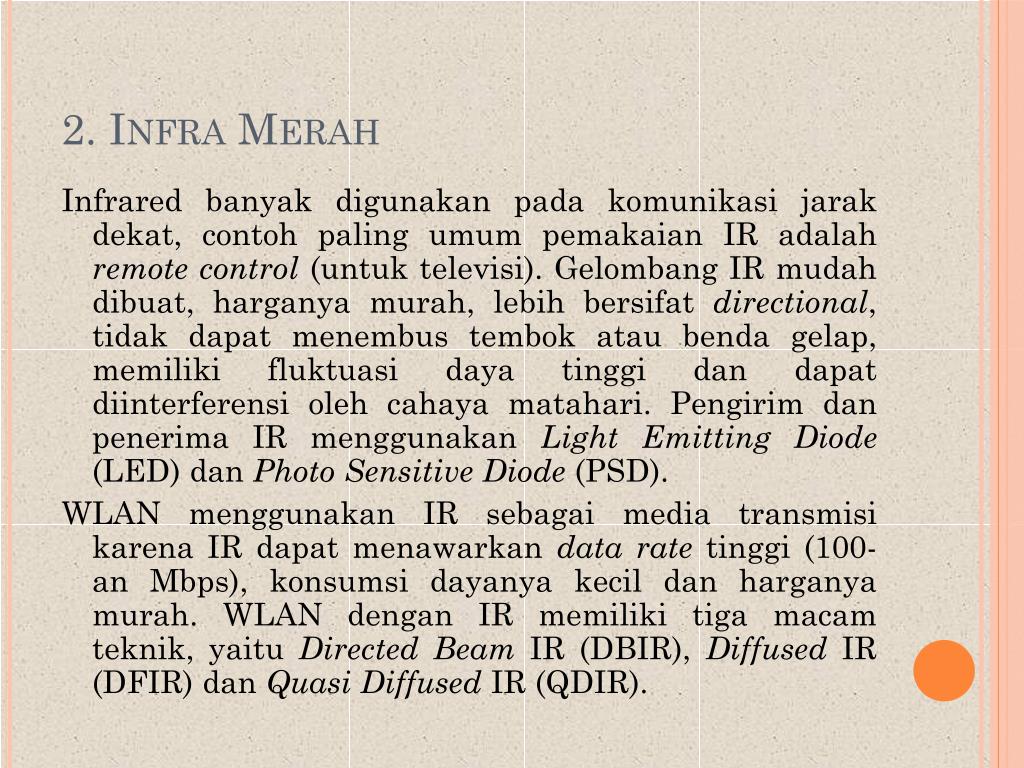

  14. 2. Infra Merah Infrared banyakdigunakanpadakomunikasijarakdekat, contoh paling umumpemakaian IR adalahremote control (untuktelevisi). Gelombang IR mudahdibuat, harganyamurah, lebihbersifatdirectional, tidakdapatmenembustembokataubendagelap, memilikifluktuasidayatinggidandapatdiinterferensiolehcahayamatahari. Pengirimdanpenerima IR menggunakanLight Emitting Diode (LED) danPhoto Sensitive Diode (PSD). WLAN menggunakan IR sebagai media transmisikarena IR dapatmenawarkandata rate tinggi (100-an Mbps), konsumsidayanyakecildanharganyamurah. WLAN dengan IR memilikitigamacamteknik, yaituDirected Beam IR (DBIR), Diffused IR (DFIR) danQuasi Diffused IR (QDIR).

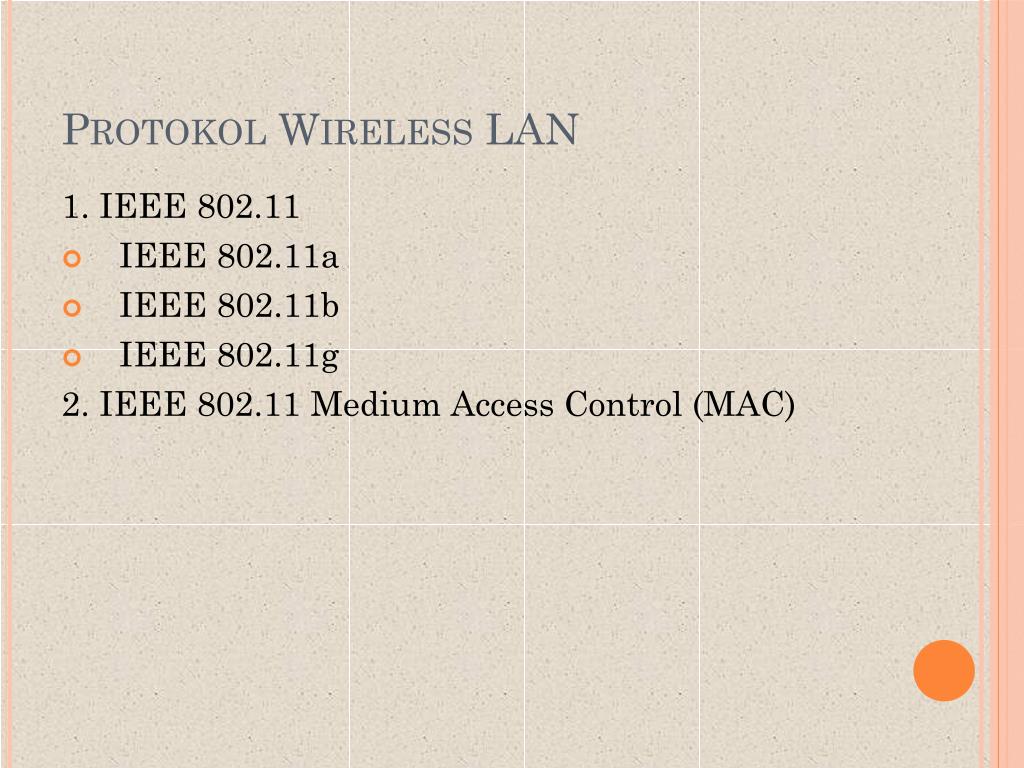

  15. Protokol Wireless LAN 1. IEEE 802.11 • IEEE 802.11a • IEEE 802.11b • IEEE 802.11g 2. IEEE 802.11 Medium Access Control (MAC)

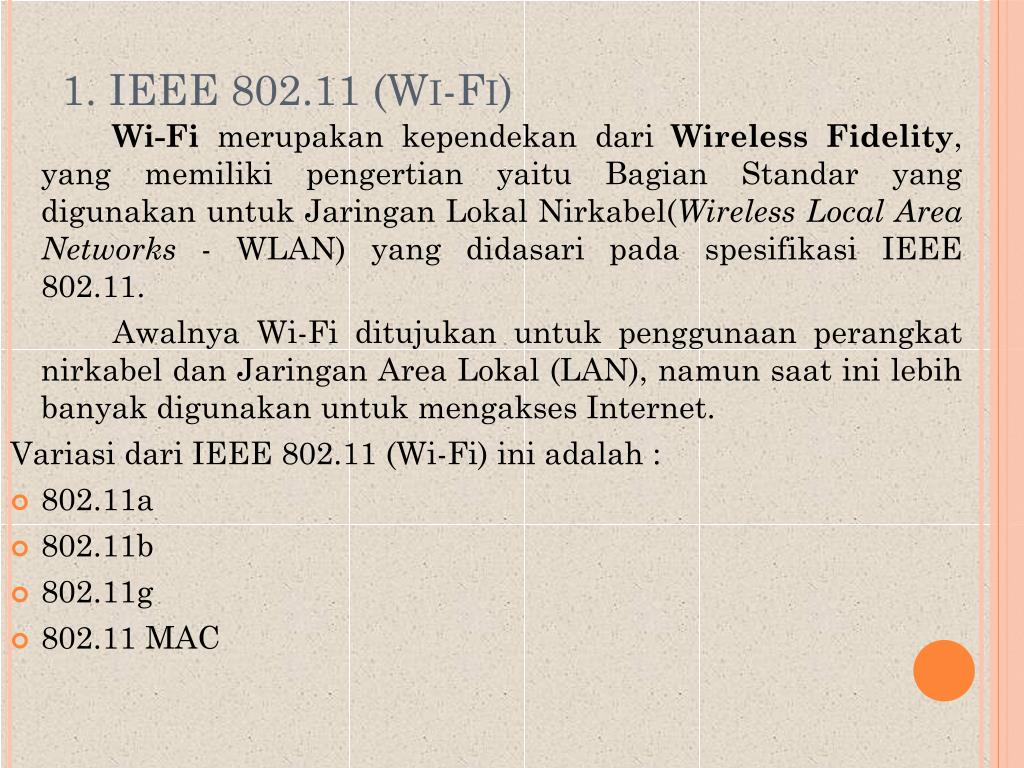

  16. 1. IEEE 802.11 (Wi-Fi) Wi-FimerupakankependekandariWireless Fidelity, yang memilikipengertianyaituBagianStandar yang digunakanuntukJaringanLokalNirkabel(Wireless Local Area Networks - WLAN) yang didasaripadaspesifikasi IEEE 802.11. Awalnya Wi-Fi ditujukanuntukpenggunaanperangkatnirkabeldanJaringan Area Lokal (LAN), namunsaatinilebihbanyakdigunakanuntukmengakses Internet. Variasidari IEEE 802.11 (Wi-Fi) iniadalah : • 802.11a • 802.11b • 802.11g • 802.11 MAC

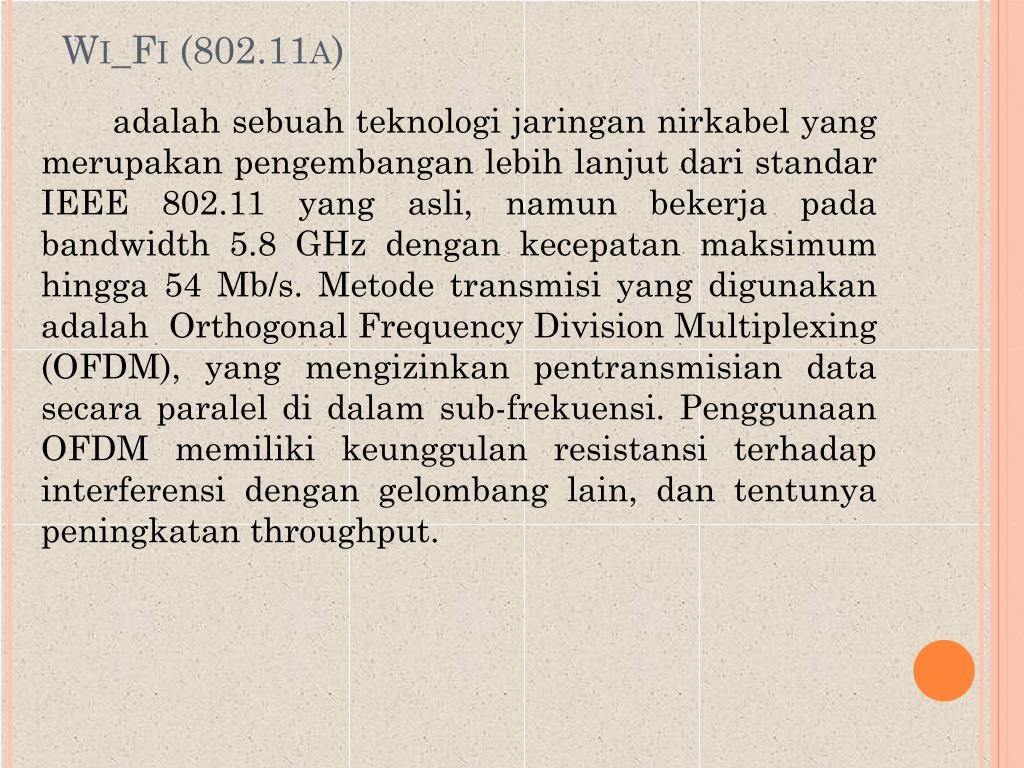

  17. Wi_Fi (802.11a) adalahsebuahteknologijaringannirkabel yang merupakanpengembanganlebihlanjutdaristandar IEEE 802.11 yang asli, namunbekerjapada bandwidth 5.8 GHz dengankecepatanmaksimumhingga 54 Mb/s. Metodetransmisi yang digunakanadalah Orthogonal Frequency Division Multiplexing (OFDM), yang mengizinkanpentransmisian data secaraparaleldidalam sub-frekuensi. Penggunaan OFDM memilikikeunggulanresistansiterhadapinterferensidengangelombang lain, dantentunyapeningkatan throughput.

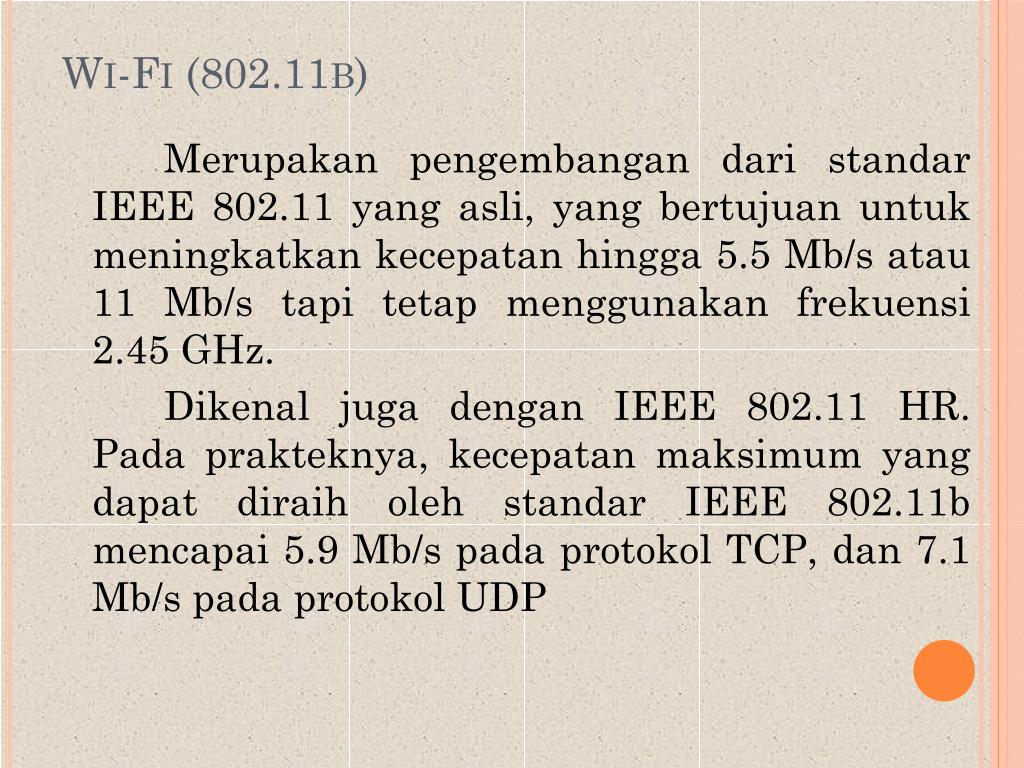

  18. Wi-Fi (802.11b) Merupakanpengembangandaristandar IEEE 802.11 yang asli, yang bertujuanuntukmeningkatkankecepatanhingga 5.5 Mb/s atau 11 Mb/s tapitetapmenggunakanfrekuensi 2.45 GHz. Dikenaljugadengan IEEE 802.11 HR. Padaprakteknya, kecepatanmaksimum yang dapatdiraiholehstandar IEEE 802.11b mencapai 5.9 Mb/s padaprotokol TCP, dan 7.1 Mb/s padaprotokol UDP

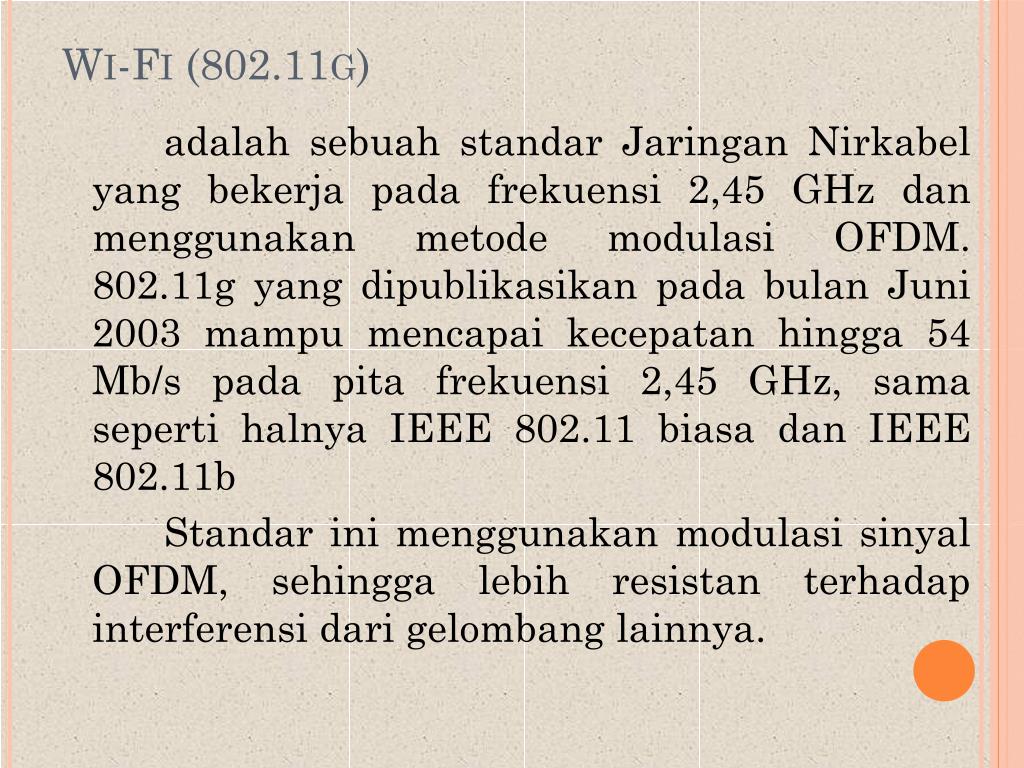

  19. Wi-Fi (802.11g) adalahsebuahstandarJaringanNirkabel yang bekerjapadafrekuensi 2,45 GHz danmenggunakanmetodemodulasi OFDM. 802.11g yang dipublikasikanpadabulanJuni 2003 mampumencapaikecepatanhingga 54 Mb/s pada pita frekuensi 2,45 GHz, samasepertihalnya IEEE 802.11 biasadan IEEE 802.11b Standarinimenggunakanmodulasisinyal OFDM, sehinggalebihresistanterhadapinterferensidarigelombanglainnya.

  20. Wi-Fi (Medium Access Control (MAC)) adalahsebuahmetodeuntukmentransmisikansinyal yang dimilikiolehnode-node yang terhubungkejaringantanpaterjadikonflik. Ketikaduakomputermeletakkansinyaldiatas media jaringan(sebagaicontoh: kabeljaringan) secarasimultan (berbarengan), makakondisi yang disebutsebagai "collision" (tabrakan) akanterjadi yang akanmengakibatkan data yang ditransmisikanakanhilangataurusak. Solusiuntukmasalahiniadalahdenganmenyediakanmetodeakses media jaringan, yang bertindaksebagai “lampulalulintas" yang mengizinkanaliran data dalamjaringanataumencegahadanyaaliran data untukmencegahadanyakondisicollision.

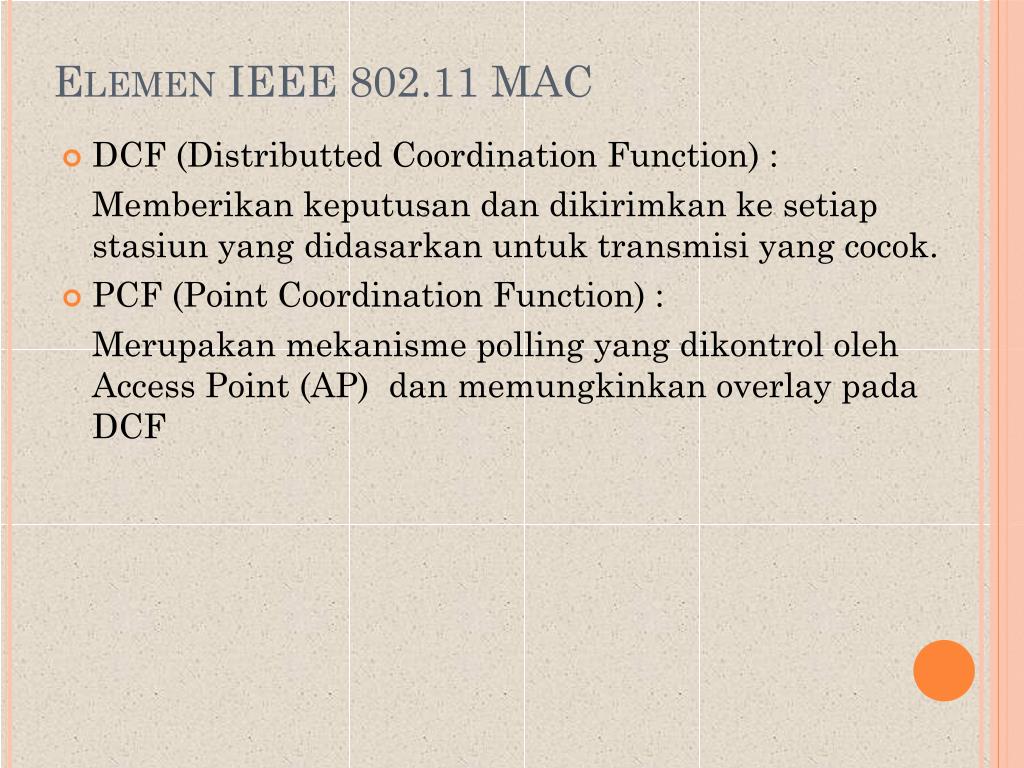

  21. Elemen IEEE 802.11 MAC • DCF (Distributted Coordination Function) : Memberikankeputusandandikirimkankesetiapstasiun yang didasarkanuntuktransmisi yang cocok. • PCF (Point Coordination Function) : Merupakanmekanisme polling yang dikontrololeh Access Point (AP) danmemungkinkan overlay pada DCF

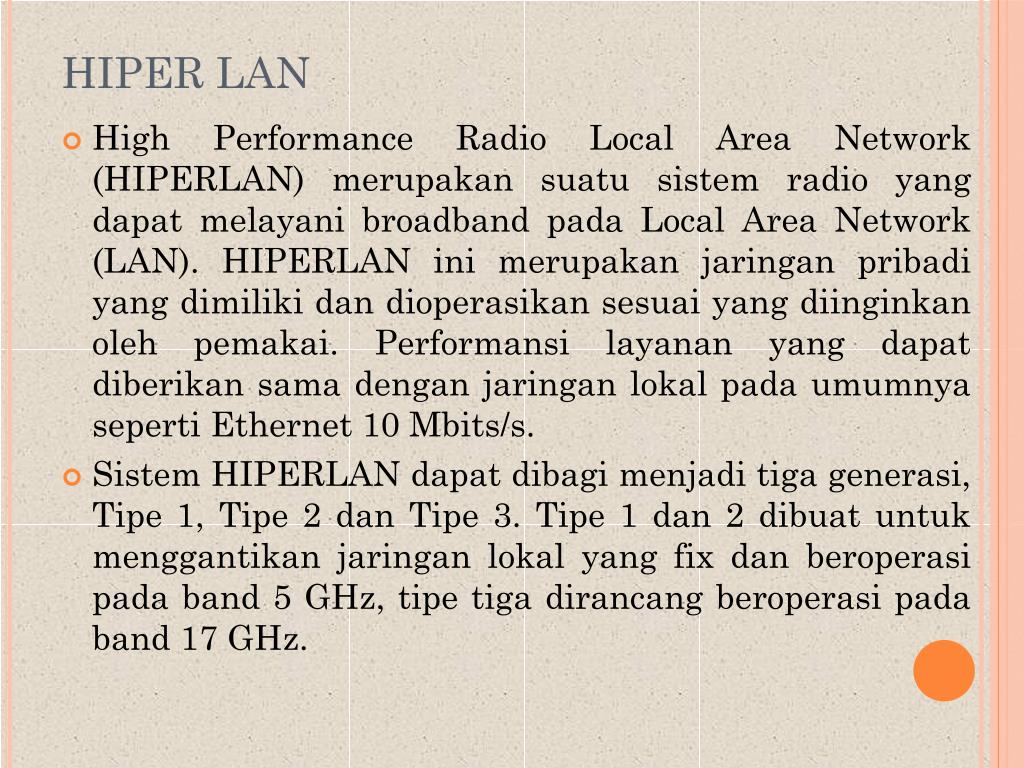

  22. HIPER LAN • High Performance Radio Local Area Network (HIPERLAN) merupakansuatusistem radio yang dapatmelayani broadband pada Local Area Network (LAN). HIPERLAN inimerupakanjaringanpribadi yang dimilikidandioperasikansesuai yang diinginkanolehpemakai. Performansilayanan yang dapatdiberikansamadenganjaringanlokalpadaumumnyaseperti Ethernet 10 Mbits/s. • Sistem HIPERLAN dapatdibagimenjaditigagenerasi, Tipe 1, Tipe 2 danTipe 3. Tipe 1 dan 2 dibuatuntukmenggantikanjaringanlokal yang fix danberoperasipada band 5 GHz, tipetigadirancangberoperasipada band 17 GHz.
