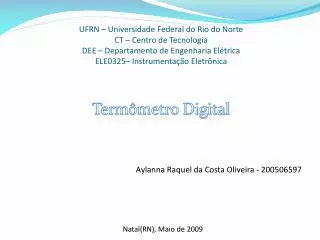

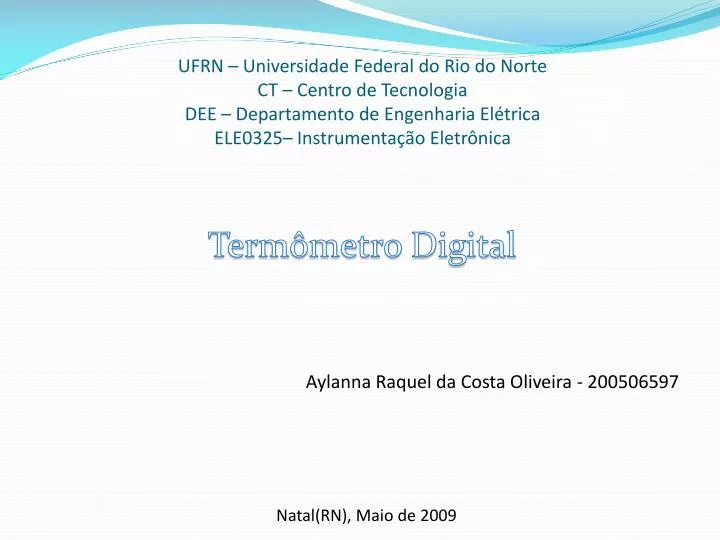

Termômetro Digital UFRN – Universidade Federal do Rio do NorteCT – Centro de TecnologiaDEE – Departamento de Engenharia ElétricaELE0325– Instrumentação Eletrônica Aylanna Raquel da Costa Oliveira - 200506597 Natal(RN), Maio de 2009
Índice • Objetivo • Diagrama de Blocos • Simulação (fonte de corrente + sensor) • Sensor de Temperatura – Termistor • Sensor de Temperatura – LM35 • Projetos Futuros • Referências Bibliográficas
Objetivo Utilizar os conceitos assimilados em sala de aula no desenvolvimento de um circuito eletrônico que permita medir e mostrar a temperatura de um paciente (termômetro clínico).
Diagrama de Blocos Sensor Amplificador (Ganho) Conversor A/D Display 7 Segmentos Codificador BCD
Simulação (fonte de corrente + sensor) Termistor Figura 1 – Montagem do circuito
Sensor de Temperatura - Termistor Termistores são controladores de modo térmico resistores sensíveis cuja função principal é exibir uma mudança grande, previsível e precisa em resistência elétrica quando um equipamento ou produto sofrer uma mudança na temperatura de corpo. O Coeficiente de Temperatura Negativo (NTC) (NegativeTemperatureCoefficient) exibe uma diminuição em resistência elétrica quando submetido a um aumento em temperatura do equipamento. Já o Coeficiente de Temperatura Positivo (PTC) (PositiveTemperatureCoefficient) exibe um aumento em resistência elétrica quando acontece um aumento da temperatura do equipamento em que está contido o termistor.
Sensor de Temperatura – Termistor • NTC (NegativeTemperatureCoefficient) • Semicondutor; • Baixo custo; • Coeficiente negativo de resistência elétrica com a temperatura; • Utilizados para medidas entre -50°C e +300°C. • Aplicações • Controle de temperatura; • Compensações de temperaturas; • Detectores de nível de líquidos; • Etc.
Sensor de Temperatura – Termistor Figura 2 – Termistor NTC
Sensor de Temperatura - Termistor • R: resistência do termistor à temperatura T • A: constante do termistor • B: constante do termistor Figura 3 – Comportamento da resistência elétrica do NTC
Sensor de Temperatura – LM35 O sensor LM35 é um sensor de precisão que apresenta uma saída de tensão linear relativa à temperatura em que ele se encontrar no momento em que for alimentado por uma tensão de 4-20Vdc e GND, tendo em sua saída um sinal de 10mV para cada Grau Celsius de temperatura, sendo assim, apresenta uma boa vantagem com relação aos demais sensores de temperatura calibrados em “KELVIN”, não necessitando nenhuma subtração de variáveis para que se obtenha uma escala de temperatura em Graus Celsius.
Sensor de Temperatura – LM35 • Características • Não necessita de calibração externa; • Saída com baixa impedância; • Custo baixo; • Utilizados para medidas entre -55°C e +150°C. • Aplicações • Termômetros para câmaras frias, chocadeiras; • Controles de temperatura de máquinas; • Aquisição de dados para pesquisas; • Proteção para dispositivos industriais (motores, inversores, fontes).
Sensor de Temperatura – LM35 Figura 4 – Sensor LM35
Projetos futuros • Conversor A/D • Conversão Binária/BCD • Conversão BCD/Sete Segmentos
Referências Bibliográficas • http://brunoum.sites.uol.com.br/ Conversão Binária/BCD • http://www.scielo.br/pdf/rbef/v27n3/a11v27n3.pdf • http://www.ucs.br/ccet/demc/vjbrusam/inst/temp51.pdf
