el diferencial

El Diferencial

Por Celtiberi y Raúl

qui n fue el inventor de tan genial mecanismo y cu ndo lo hizo

El diferencial es uno de los elementos más importantes de un vehículo, crucial en el desarrollo de la automoción, y un gran desconocido para la mayoría.

Pero...

¿Quién fue el inventor de tan genial mecanismo?

¿Y cuándo lo hizo?

se suele atribuir el m rito al famoso ingeniero alem n karl benz

Se suele atribuir el mérito al famoso ingeniero alemán Karl Benz

Sin embargo tan solo lo patentó...

slide5
basándose para ello en otros sistemas similares mucho más antiguos, siendo éstos los auténticos precursores.
en cuanto a su funci n podemos decir que es esencial para un correcto comportamiento del autom vil

En cuanto a su función podemos decir que es esencial para un correcto comportamiento del automóvil.

Sin él, éste se desestabilizaría al tomar una curva.

slide7

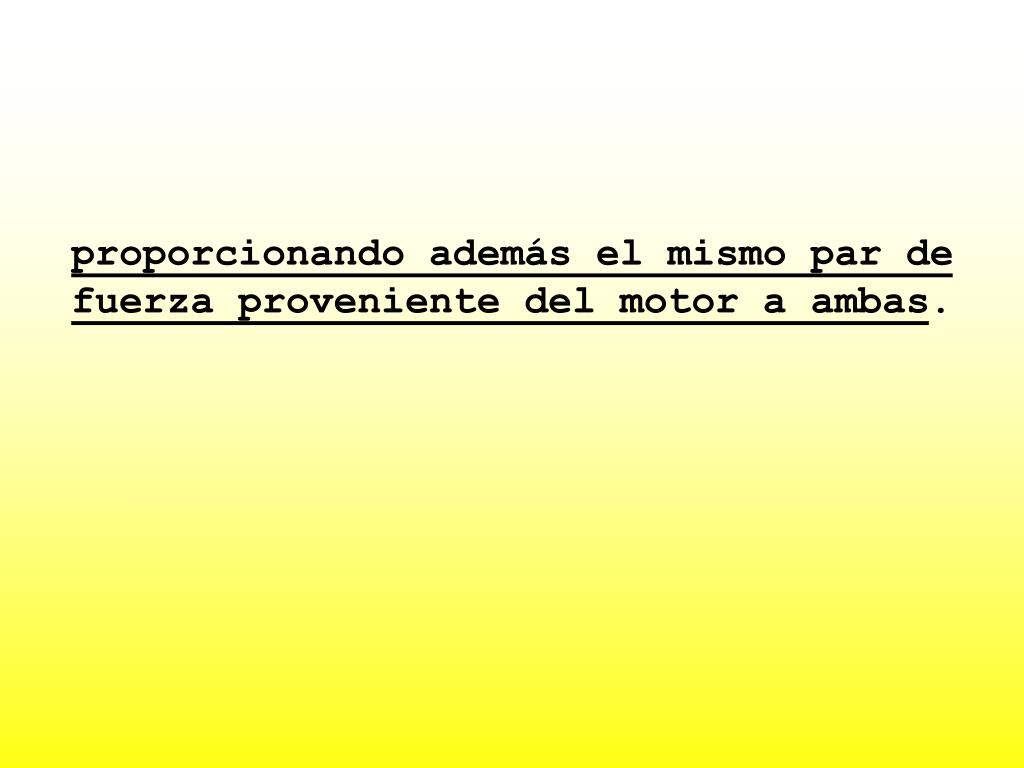

Permite que las ruedas tractoras derecha e izquierda giren a revoluciones diferentes, al tener que recorrer más distancia una que otra cuando el vehículo está tomando una curva,...

su situaci n en el veh culo depende a su vez de la posici n del motor y el tipo de tracci n

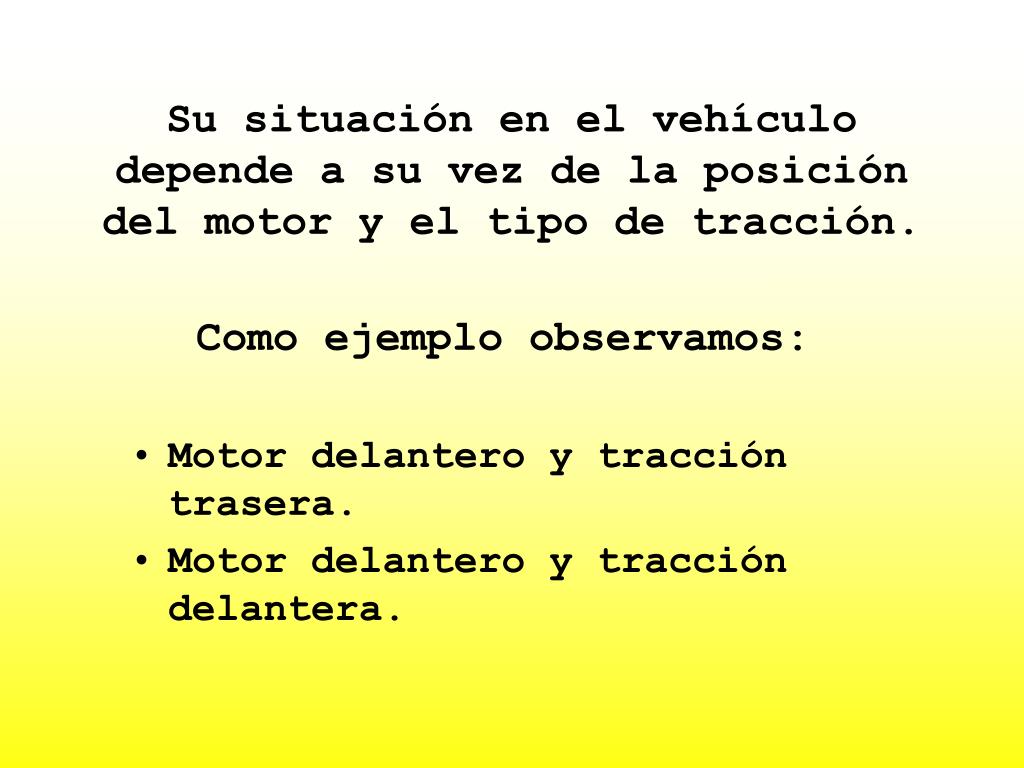

Su situación en el vehículo depende a su vez de la posición del motor y el tipo de tracción.
  • Motor delantero y tracción trasera.
  • Motor delantero y tracción delantera.

Como ejemplo observamos:

motor delantero y tracci n trasera
Motor delantero y tracción trasera

En este caso el diferencial se encuentra en la parte trasera central del vehículo, a la altura de las ruedas. A nivel mecánico está entre el árbol de transmisión principal (que a su vez sale del secundario de la caja de cambios) y los semiárboles de transmisión de cada rueda tractora.

motor delantero y tracci n delantera

Motor delantero y tracción delantera

Por el contrario, cuando el motor y la tracción son delanteros, la caja de cambios y el diferencial conforman una misma pieza, por lo tanto, éste se localiza inmediatamente a continuación del secundario de la caja (no hay árbol de transmisión principal).

c mo es un diferencial de qu se compone c mo funciona
¿Cómo es un diferencial?

¿De qué se compone?

¿Cómo funciona?

para resolver nuestras dudas existenciales nos serviremos de la siguiente imagen
Para resolver nuestras dudas existenciales nos serviremos de la siguiente imagen.

Esto es el diferencial...

se compone de

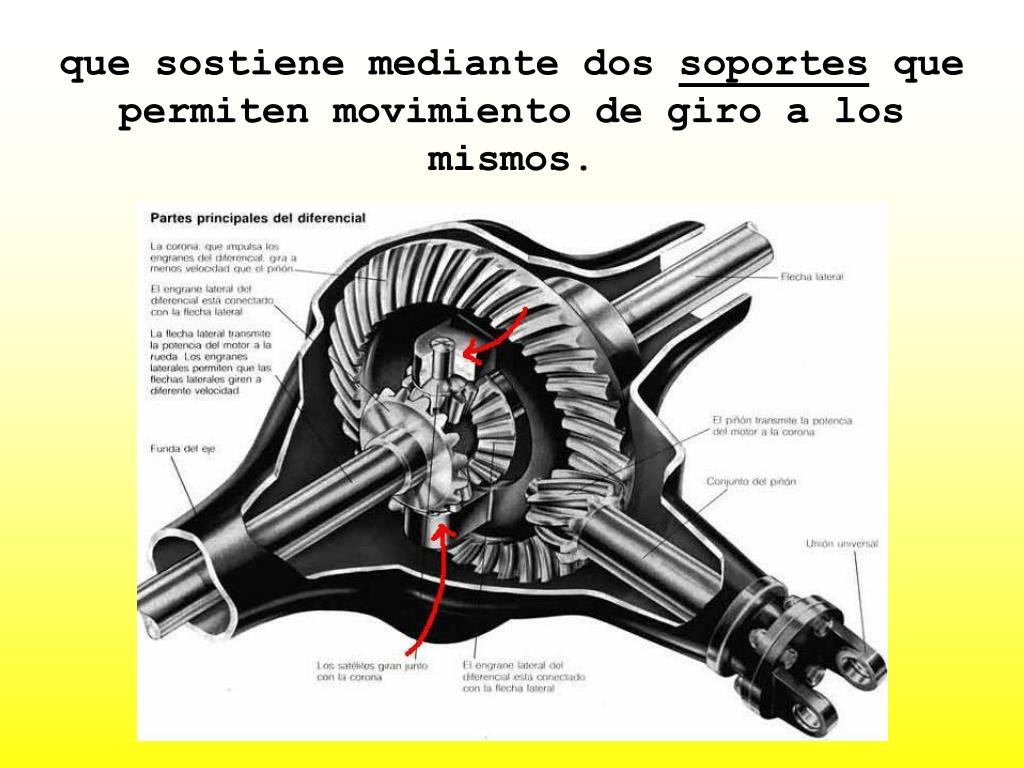

El dibujo corresponde a un diferencial normal de un vehículo con motor delantero y tracción trasera, ejemplo ideal para explicar su configuración y funcionamiento puesto que, como ya hemos visto, en este caso constituye él solo una pieza independiente de la caja de cambios.

Se compone de...

slide23

que a su vez contiene en su interior dos pequeños engranajes, llamados satélites,...

slide29
Respecto a su funcionamiento, para comprenderlo es necesario contemplar tres casos muy significativos:
  • Cuando el vehículo circula en línea recta con las ruedas tractoras en contacto con el firme.
  • Cuando una de las ruedas tractoras queda en suspensión en el aire.
  • Cuando el vehículo está tomando una curva.
slide30

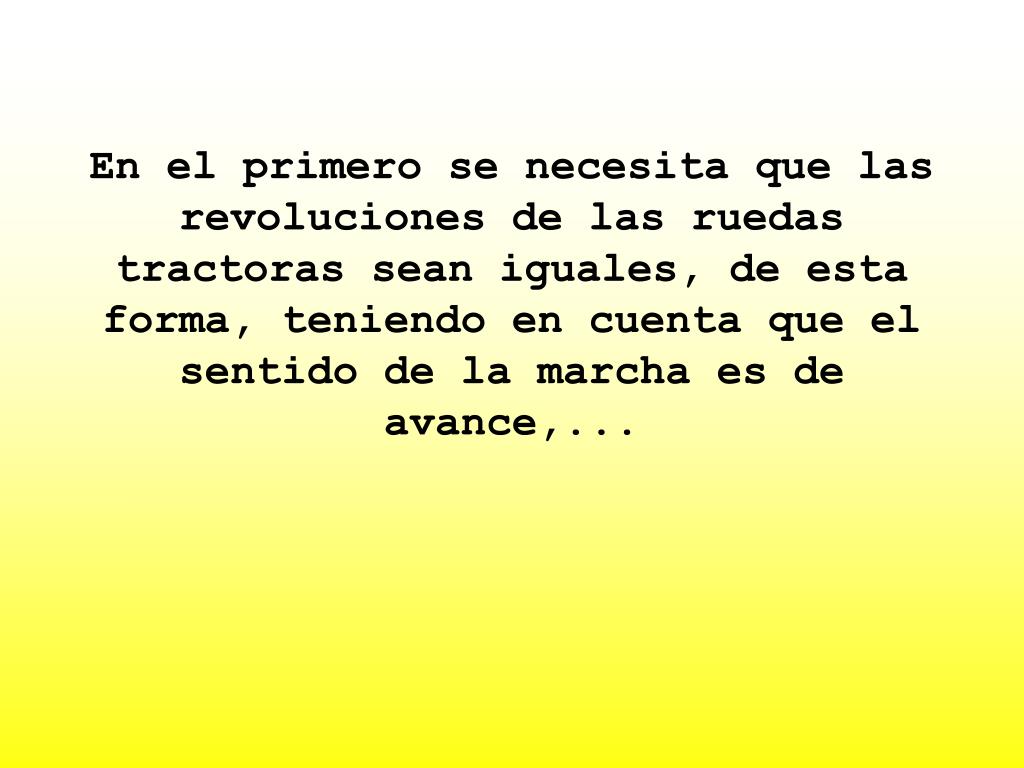

En el primero se necesita que las revoluciones de las ruedas tractoras sean iguales, de esta forma, teniendo en cuenta que el sentido de la marcha es de avance,...

slide31

el piñón (que no aparece en la imagen) gira hacia la derecha en el eje Z, haciendo que la corona lo haga igualmente hacia la derecha, pero en el eje X. Al girar la corona, los satélites (en la imagen uno solo) son volteados alrededor de dicho eje pero sin girar sobre sí mismos en el eje Y (es decir, como si estuvieran enclavados), puesto que, a través de los planetarios, tienen que arrastrar consigo a los dos semiárboles de transmisión por igual para que giren con el mismo nº de revoluciones en eje X.

slide32

Por el contrario, en el segundo caso solamente se transmite giro a uno de los dos semiárboles, el de la rueda que queda en suspensión, ya que el diferencial permite, en casos extremos (como éste o, por ejemplo, cuando una de las dos ruedas tractoras pierde tracción y patina), que todo el par vaya hacia donde “menos le cuesta”, siendo éste el principal problema que presenta. De modo que...

slide33

el piñón y la corona hacen lo mismo que cuando el vehículo circula en línea recta, pero a partir de aquí vienen las diferencias. Como el par tiende a ir hacia el semiárbol de la rueda que queda en suspensión, el de la otra queda bloqueado. Así, mientras la corona gira hacia la derecha, los satélites circulan (mientras son volteados) alrededor del planetario del semiárbol bloqueado a la vez que giran sobre sí mismos hacia la izquierda, haciendo girar por tanto (por el efecto de engranaje) al planetario del otro hacia la derecha.

slide34

Por último, cuando el vehículo está tomando una curva, se produce un efecto tal que, siendo la fuerza de par proveniente del motor igual en ambas ruedas, se transmite más velocidad de giro a la exterior a la curva, que es la que tiene que recorrer más distancia.

slide35

Esto se consigue simplemente con una combinación de ambas formas de funcionamiento, es decir, los satélites ruedan alrededor del planetario del semiárbol de la rueda interior a la curva, que es la que ofrece más resistencia al avance, pero en menor medida que cuando una rueda queda en suspensión, consiguiendo así desplazar estos a los dos planetarios (como en el primer caso) y, a la vez, multiplicando el giro en el planetario del semiárbol de la rueda exterior a la curva por el leve rodamiento de los mismos alrededor del otro (como en el segundo).

todo ello representa un proceso
Todo ello representa un proceso

un tanto lioso la verdad,

más con poco de imaginación

es seguro, se puede desentrañar

el misterio del diferencial

slide37

Antes de terminar, cabe destacar que existe un tipo de diferencial, llamado blocante, que evita el problema de funcionamiento comentado en el segundo caso, algo muy útil, por ejemplo, para la conducción todoterreno.

Para ello bloquean, ya sea de forma manual o automática, el efecto del diferencial, con lo que se transmitiría, mientras el bloqueo estuviera activado, el mismo giro a las ruedas de ambos lados.

slide38

Hay varios tipos de diferenciales blocantes según su diseño, funcionamiento y forma de accionamiento,y, aunque cada día están más en desuso debido al auge de los controles electrónicos de tracción (que también evitan, además de otros, el citado problema), todavía se siguen instalando en algunos vehículos deportivos por su sencillez frente a los anteriores a la vez que por una perfecta validez como “controles de tracción mecánicos”.

En la actualidad, incluso, se combinan ambos sistemas para un mejor dominio de la tracción. Es el caso de algunos modernos todocamino y superdeportivos
