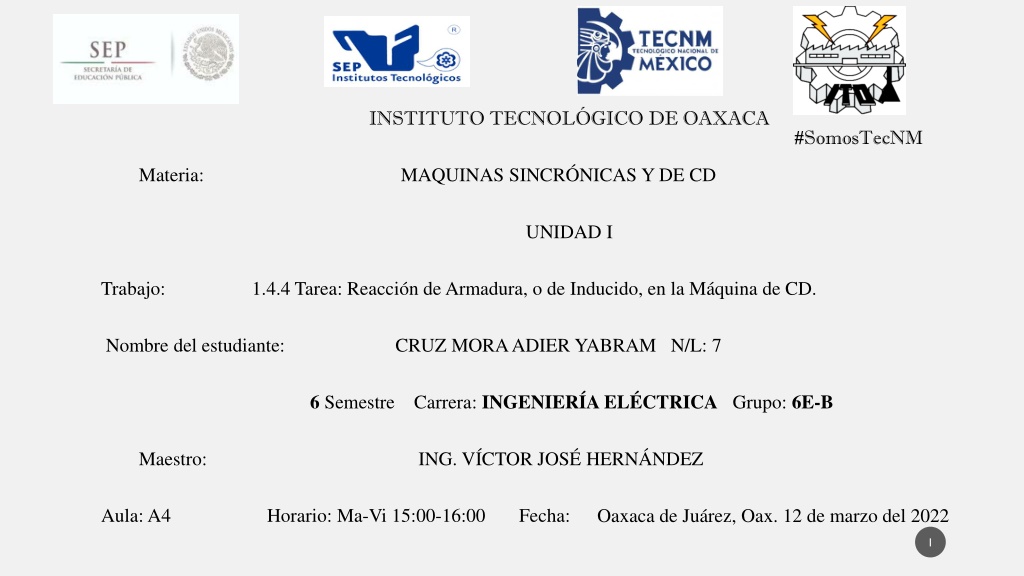

1. INSTITUTO TECNOLÓGICO DE OAXACA #SomosTecNM Materia: MAQUINAS SINCRÓNICAS Y DE CD UNIDAD I Trabajo: 1.4.4 Tarea: Reacción de Armadura, o de Inducido, en la Máquina de CD. Nombre del estudiante: CRUZ MORA ADIER YABRAM N/L: 7 6 Semestre Carrera: INGENIERÍA ELÉCTRICA Grupo: 6E-B Maestro: ING. VÍCTOR JOSÉ HERNÁNDEZ Aula: A4 Horario: Ma-Vi 15:00-16:00 Fecha: Oaxaca de Juárez, Oax. 12 de marzo del 2022 1

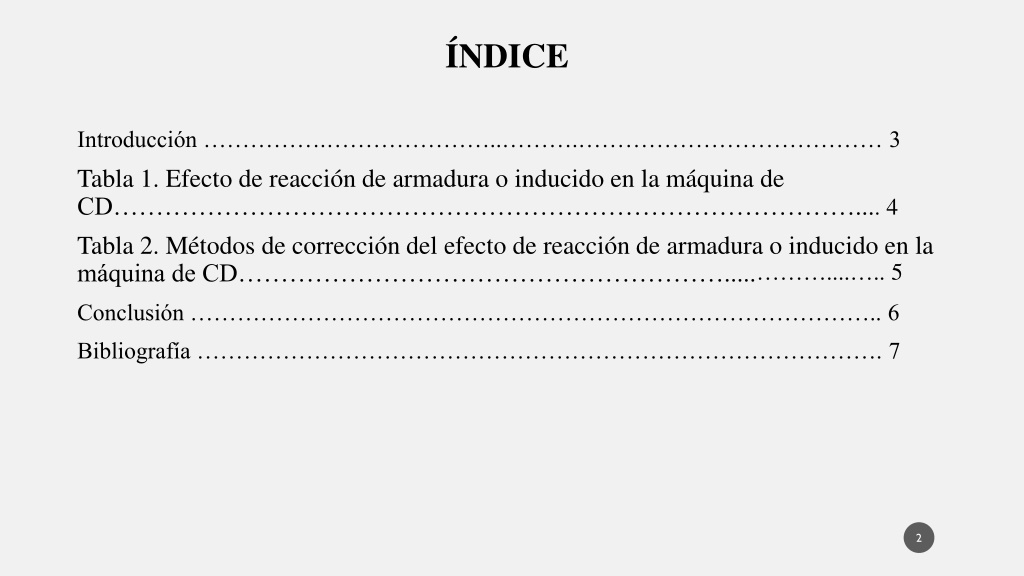

2. ÍNDICE Introducción …………….…………………..……….………………………………… 3 Tabla 1. Efecto de reacción de armadura o inducido en la máquina de CD…………………………………………………………………………….... 4 Tabla 2. Métodos de corrección del efecto de reacción de armadura o inducido en la máquina de CD………………………………………………….....………....….. 5 Conclusión …………………………………………………………………………….. 6 Bibliografía ……………………………………………………………………………. 7 2

3. INTRODUCCIÓN En este capítulo se inicia el estudio de las máquinas eléctricas con una descripción de sus elementos constitutivos y de sus principios básicos, con especial referencia a las máquinas eléctricas rotativas. No se ha pretendido realizar una descripción detallada y pormenorizada de las máquinas eléctricas, sino sólo dar unas ideas básicas que permitan al lector hacerse una idea de su constitución y funcionamiento para así poder entender. 3

4. Tabla 1. Efecto de reacción de armadura o inducido en la máquina de CD. Tipo De Devanado No. Descripción Imagen La reacción de armadura simplemente muestra el efecto de Campo de armadura en el campo principal. En otras palabras, la reacción de la armadura representa el impacto del flujo de la armadura en el flujo del campo principal. El campo de armadura es producido por los conductores de armadura cuando la corriente fluye a través de ellos. Y el campo principal es producido por los polos magnéticos. Efecto de Reacción de armadura o inducido 1 El problema que se origina con la Reacción de Armadura es el debilitamiento del flujo del campo magnético del estator. Con los generadores, para cualquier carga dada, el efecto de debilitar el flujo reduce el voltaje entregado por el generador. Problemas que origina en un generador 2 Los devanados del motor tienen una apariencia diferente en todas estas situaciones de falla: quemado monofásico, sobrecarga, voltaje desequilibrado y picos de voltaje. El daño por picos de voltaje ocurre con mayor frecuencia en motores controlados por variadores de frecuencia. Todos estos problemas son causados por fallas en la planta que requieren corrección, es por ello que un motor de reemplazo puede fallar a veces inmediatamente si no se corrige el problema en la planta. Problemas que origina en un motor 3 4

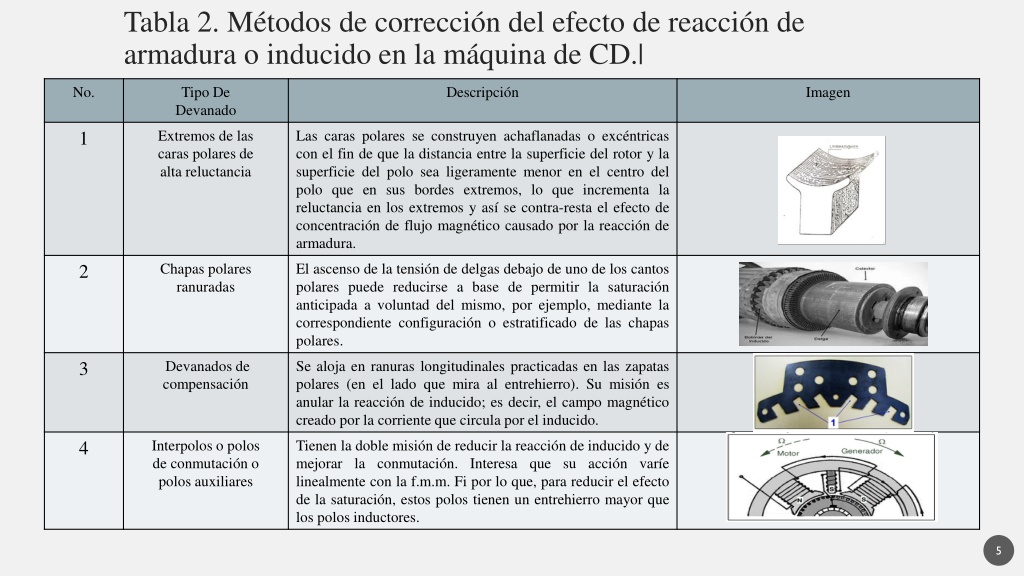

5. Tabla 2. Métodos de corrección del efecto de reacción de armadura o inducido en la máquina de CD.| No. Tipo De Devanado Descripción Imagen Extremos de las caras polares de alta reluctancia Las caras polares se construyen achaflanadas o excéntricas con el fin de que la distancia entre la superficie del rotor y la superficie del polo sea ligeramente menor en el centro del polo que en sus bordes extremos, lo que incrementa la reluctancia en los extremos y así se contra-resta el efecto de concentración de flujo magnético causado por la reacción de armadura. 1 Chapas polares ranuradas El ascenso de la tensión de delgas debajo de uno de los cantos polares puede reducirse a base de permitir la saturación anticipada a voluntad del mismo, por ejemplo, mediante la correspondiente configuración o estratificado de las chapas polares. 2 Devanados de compensación Se aloja en ranuras longitudinales practicadas en las zapatas polares (en el lado que mira al entrehierro). Su misión es anular la reacción de inducido; es decir, el campo magnético creado por la corriente que circula por el inducido. 3 Interpolos o polos de conmutación o polos auxiliares Tienen la doble misión de reducir la reacción de inducido y de mejorar la conmutación. Interesa que su acción varíe linealmente con la f.m.m. Fi por lo que, para reducir el efecto de la saturación, estos polos tienen un entrehierro mayor que los polos inductores. 4 5

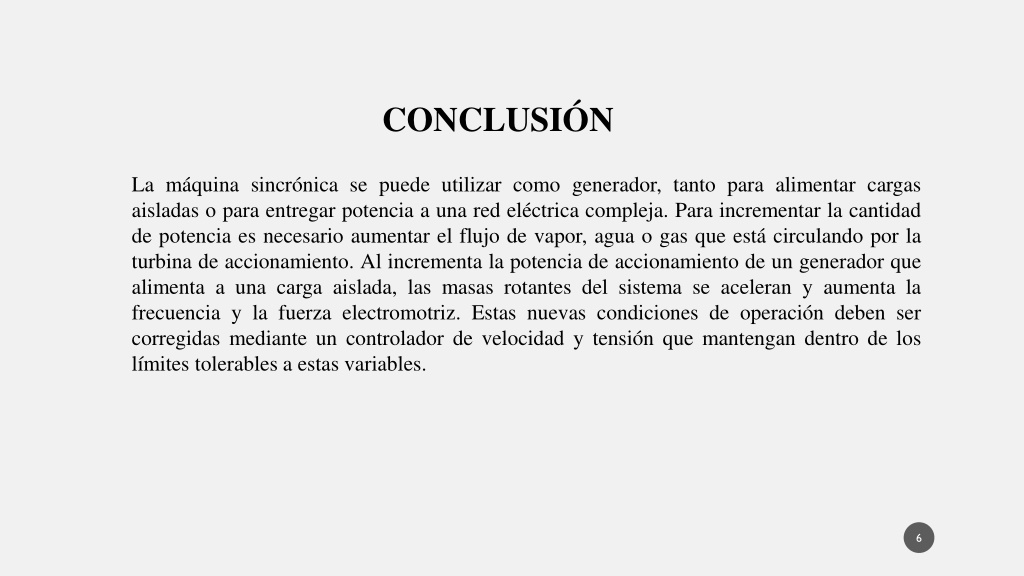

6. CONCLUSIÓN La máquina sincrónica se puede utilizar como generador, tanto para alimentar cargas aisladas o para entregar potencia a una red eléctrica compleja. Para incrementar la cantidad de potencia es necesario aumentar el flujo de vapor, agua o gas que está circulando por la turbina de accionamiento. Al incrementa la potencia de accionamiento de un generador que alimenta a una carga aislada, las masas rotantes del sistema se aceleran y aumenta la frecuencia y la fuerza electromotriz. Estas nuevas condiciones de operación deben ser corregidas mediante un controlador de velocidad y tensión que mantengan dentro de los límites tolerables a estas variables. 6

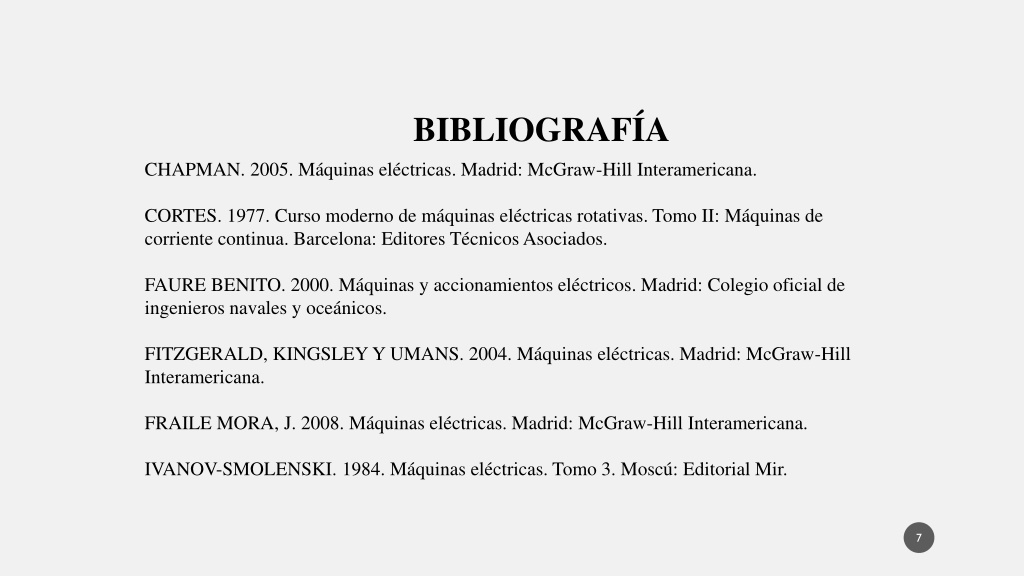

7. BIBLIOGRAFÍA CHAPMAN. 2005. Máquinas eléctricas. Madrid: McGraw-Hill Interamericana. CORTES. 1977. Curso moderno de máquinas eléctricas rotativas. Tomo II: Máquinas de corriente continua. Barcelona: Editores Técnicos Asociados. FAURE BENITO. 2000. Máquinas y accionamientos eléctricos. Madrid: Colegio oficial de ingenieros navales y oceánicos. FITZGERALD, KINGSLEY Y UMANS. 2004. Máquinas eléctricas. Madrid: McGraw-Hill Interamericana. FRAILE MORA, J. 2008. Máquinas eléctricas. Madrid: McGraw-Hill Interamericana. IVANOV-SMOLENSKI. 1984. Máquinas eléctricas. Tomo 3. Moscú: Editorial Mir. 7
