Инновационная изоляция

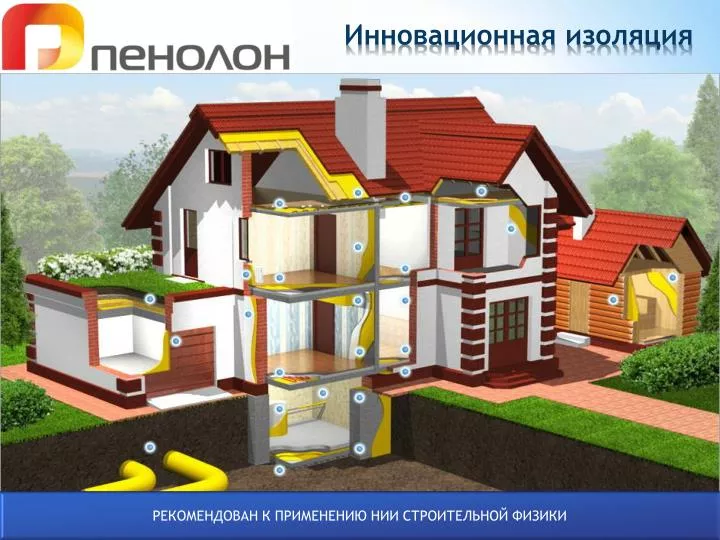

1. Инновационная изоляция Рекомендован к применению НИИ Строительной физики

2. Что такое Пенолон? Пенолон – это пена на основе термопластичных полиолефиновых полимеров (ПЭ, ПП, ЭВА …), химически или физически сшитых. Поперечно-сшитый на молекулярном уровне Устойчив к деформации и разрыву Стабильные динамические характеристики и термостойкость под действием высоких нагрузок Способен быстро восстанавливаться С закрытоячеистой структурой Не впитывает воду (водопоглощение: ≤1,9%) Не пропускает пар (коэффициент пародиффузии, µ: >2000) Простота работы с материалом и его обработки Теплопроводность: 0,0369 Вт/(м∙К) при +10ºС Экологически чистый материал Абсолютно безвреден для человека и окружающей среды Устойчив к бактериям и грибкам (плесени)

3. Поперечно-сшитый на молекулярном уровне

4. Сшитый пенополиэтиленПенолонпроизводится: Плотностью от 25 до 200 кг/м³ Толщиной от 3 до 55 мм Широкой цветовой гаммы Может быть ламинирован фольгой, полипропиленовой металлизированной пленкой, декоративными плёнками, тканями, бумагой, клеем высокого качества

5. Химическое сшивание значительноизменяет свойства материала! Структура НПЭ (несшитый)Структура ППЭ (сшитый)

6. Сшивание значительноизменяет свойства материала!

7. Изменение остаточной толщины ППЭ и НПЭ под действием нагрузки с течением времени

8. Изменение звукоизоляции от ударного шума ППЭ и НПЭ до и после сжатия

9. Изоляция ударного шума Дефицит индекса приведенного уровня ударного шума железобетонных перекрытий с цементно-песчаной стяжкой составляет 18-22дБ.Самый эффективный способ ударной звукоизоляции – «плавающая» цементно-песчаная стяжка на слое специализированного упругого материала.

10. Конструкция «плавающего» пола Подложка под стяжку Пенолон По данным лабораторных измерений НИИСФ РААСН: «применение упругих материалов Пенолонснижает уровень ударного шумане менее чем на 22 дБ»

11. Чтобы добиться хорошего уровня акустического комфорта, необходимо при создании конструкцию «плавающего» пола учитывать три наиболее важные переменные:

12. ƒгр. – резонансная частота (частота колебаний пола) Е– динамический модуль упругости звукоизоляционного слоя h – толщина звукоизоляционного слоя под нагрузкой m – поверхностная плотность стяжки (вес 1м² стяжки) h = h0 ∙ (1 – ε), m=p∙h1, где h0 – толщина звукоизоляционного слоя без нагрузки ε – относительное сжатие материала под нагрузкой где р – плотность стяжки,h1 – толщина стяжки

13. Сравнительная таблица свойств материалов, традиционно используемых в качестве упругой подложки под стяжку в конструкции «плавающего» пола + + отлично + хорошо - плохо - - очень плохо

14. Изоляция ударного шума:правила монтажа • Тщательно очистить бетонное основание. • Все выступающие элементы плиты выровнить строительным раствором. • Перед укладкой изоляционного слоя и стяжки выровнить поверхность получившегося основания. • Изолирующий слой завести на стены и все прочие вертикальные элементы помещений на высоту чуть большую высоты устраиваемой стяжки, а также «обернуть» проходящие через перекрытие инженерные коммуникации либо по всему периметру пола вдоль стен приклеить изолирующую ленту. • Уложить армированную стяжку толщиной, соответствующей предполагаемым нагрузкам. • После укладки последнего слоя напольного покрытия срезать возвышающуюся над ним часть изоляционного слоя и установить плинтусы.

15. Подложка под стяжку в конструкции «теплый пол»Пенолон Пенополиэтилен Пенолон с металлизированной пленкой наиболее эффективен с точки зрения исключения теплопотерь и помогает нагревать пол в квартире, а не бетонное основание. Это и есть чистое энергосбережение. • Отражает тепловое излучение (97%) • Имеет эластичную, прочную поверхность • Не проводит электрический ток • Устойчива к среде цементно-песчаной стяжки • Обладает теплостойкостью до 95°С

16. Выбор подложки под паркет или ламинат является не менее важной задачей, чем выбор материала напольного покрытия. Застилаемое напольным покрытием основание часто бывает весьма неровным Подложка под паркет/ламинат Пенолонидеальна для сглаживания неровностей пола до 3,2 мм Паркетная доска и особенно ламинат являются довольно «шумными» материалами Подложка под паркет/ламинат Пенолон обеспечивает звуковой комфорт в помещении, заглушая звуки шагов Подложка под напольным покрытием испытывает серьезные нагрузки Подложка Пенолон сохраняет стабильные характеристики под действием высоких статических и динамических нагрузок

17. Сравнительная таблица свойств материалов различных подложек под паркет/ламинат + + отлично + хорошо - плохо

18. Пенолон - материал для строительства аэропортов и аэродромов ПЕНОЛОН - изоляционный материал, предназначенный для заполнения швов в аэродромных покрытиях. Это экологически чистый, нетоксичный, с защитой от плесени и бактерий, без запаха, огнестойкий, стабильно эластичный, закрытопористый при низкой плотности от 25 до 200 кг/м3, с очень низким процентом водопоглащения - менее 1% (по объему) хороший теплоизолятор и шумозащита от ударной передачи звука, которая обладает высокой стойкостью к атмосферным воздействиям, в том числе и к ультрафиолетовому излучению, не теряет гибкости и эластичности при -600С, выдерживает длительное время воздействия + 1250С. Характеристики изолирующей способности остаются неизменными не менее 25 лет ПЕНОЛОН - гидрофобен и не гигроскопичен, а, следовательно, не накапливает воду на поверхности, что необычайно важно при строительства взлётно посадочных полос на аэродромах и в аэропортах. Имеет высокую сопротивляемость диффузии водяного пара и низкую сорбционную способность воды. Эти свойства позволяют при использовании его в качестве гидроизоляции не предусматривать никакой дополнительной защиты, что очень важно для сокращения трудозатрат и эффективности работы.

19. ПЕНОЛОН под дорожное покрытие Плохое качество российских дорог давно уже вошло в поговорку. Быстрый износ, ямы, трещины… Виной этому - плохо подготовленный "фундамент" дорожного покрытия. • Применение ПЕНОЛОН является одним из конструктивных путей решения данной проблемы. • является надежным и доступным материалом, который помогает укрепить основания дорог. • повышает несущую способность дорожного полотна • уменьшает эффект колейности • позволяет уменьшить толщину слоя щебня • уменьшает стоимость дорожного строительства • увеличивает срок службы дороги • дорога реже нуждается в ремонте • эксплуатационный срок дорог повышается на 25% ПЕНОЛОН

20. Гидроизоляция ПЕНОЛОН - это гигиенически чистый, стабильно эластичный, закрытопористый при низкой плотности от 25 до 200 кг/м3, с очень низким процентом водопоглащения - менее 1% (по объему) хороший теплоизолятор и шумозащита от ударной передачи звука, которая обладает высокой стойкостью к атмосферным воздействиям, в том числе и к ультрафиолетовому излучению, не теряет гибкости и эластичности при -600С, выдерживает длительное время воздействия + 1250С. ПЕНОЛОН - гидрофобен и не гигроскопичен, а, следовательно, не накапливает воду на поверхности, что необычайно важно при строительстве и эксплуатации дорог. Имеет высокую сопротивляемость диффузии водяного пара и низкую сорбционную способность воды. Эти свойства позволяют при использовании его в качестве гидроизоляции не предусматривать никакой дополнительной защиты, что очень важно для сокращения трудозатрат и эффективности работы. Асфальтобетон Щебень ПЕНОЛОН Песок Насыпка Грунт

21. Пенолон –самый долговечный изоляционный материал! Фактический адрес: МО, Химки, ул. Рабочая, д.2А, корп.6 Тел.: +7-495-223-75-66, +7-495-223-75-65 Факс: +7-495-573-45-35 E-mai: sales@penolon.ru www.penolon.ru
