7. Bus MCA: Bus MCA (Mikro Channel Architecture) adalah sebuah bus I/O berbandwidth 32-bit yang digunakan dalam bebera

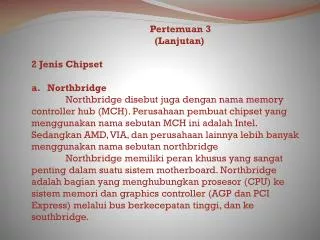

1. Pertemuan3 (Lanjutan)2 Jenis Chipset a. Northbridge Northbridge disebut juga dengan nama memory controller hub (MCH). Perusahaan pembuat chipset yang menggunakan nama sebutan MCH ini adalah Intel. Sedangkan AMD, VIA, dan perusahaan lainnya lebih banyak menggunakan nama sebutan northbridge Northbridge memiliki peran khusus yang sangat penting dalam suatu sistem motherboard. Northbridge adalah bagian yang menghubungkan prosesor (CPU) ke sistem memori dan graphics controller (AGP dan PCI Express) melalui bus berkecepatan tinggi, dan ke southbridge.

2. Tugas dari Northbridge adalah : - Mengendalikan/menangani komunikasi antara CPU, RAM, AGP atau PCI Express, dan Southbridge.- Menentukan jumlah, type dan kecepatan CPU yang dapat dipasangkan pada motherboard, termasuk menentukan jumlah, kecepatan dan type RAM yang dapat digunakan.b. Southbridge Southbridge adalah bagian dari chipset yang mengontrol bus IDE, USB, dukungan Plug and Play, menjembatani PCI dan ISA, mengontrol keyboard dan mouse, fitur power management dan sejumlah perangkat lainnya

3. C. Bus Bus adalah jalur komunikasi data yang menghubungkan seluruh sistem komputer. Struktur bus terdiri dari beberapa tingkatan yang merujuk pada kecepatan jalur bus. Setiap piranti terhubung ke salah satu bus yang ada. Komponen penyusunan unit bus terdiri dari jalur-jalur komunikasi untuk sinyal data, alamat dan kontrol, chip untuk pengendali operasi bus dan konektor berupa socket/slot ekspansi. System bus atau bus sistem, dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Sebuah komputer memiliki beberapa bus, agar dapat berjalan. Banyaknya bus yang terdapat dalam sistem, tergantung dari arsitektur sistem komputer yang digunakan.

4. Bus dalam sistem komputer moderen:1. Processor BUS : Disebut juga front-side bus (FSB), merupakan bus tercepat pada komputer dan merupakan inti dari chipset (dan motherboard). Fungsi processor bus ialah menyediakan jalur komunikasi antara processor dengan chipset (Northbridge) dan cache memori eksternal (L2).2. Memory Bus: Memory bus di gunakan untuk mentransfer informasi antara CPU dan modul memori utama (DRAM). Chipset Northbridge bertindak sebagai pengatur operasi dari memori bus

5. 3. AGP BUS: Bus cepat 32 bit yang khusus untuk kartu Grafis/video. Berjalan dengan kecepatan 66Mhz (AGP 1X), 133Mhz (AGP2X), 266Mhz (AGP 4X). AGP dihubungkan pada north-bridge atau Memory Controller Hub pada chipset dan konektornya pada motherboard diwujudkan dalam bentuk slot AGP 4. PCI BUS: Bus 32 bit yang normalnya berjalan pada 33Mhz. Komputer yang modern mendukung PCI 64 bit 66 Mhz. Bus ini terdapat baik pada chipset north-bridge atau pada I/O Controller HUB

6. 5.ISA BUS : Bus ISA (Industry Standard Architecture) adalah sebuah arsitektur bus dengan bus data selebar 8 bit yang diperkenalkan dalam IBM PC 5150 pada tanggal 12 Agustus 1981 6.Bus EISA : Bus EISA (Extended Enhanced Industry Standard Architecture) adalah sebuah bus I/O yang diperkenalkan pada September 1988 sebagai respons dari penelusuran bus MCA oleh IBM, mengingat IBM hendak “memonopoli” bus MCA dengan mengharuskan pihak lain membayar royalti untuk mendapatkan lisensi MCA.

7. 7. Bus MCA: Bus MCA (Mikro Channel Architecture) adalah sebuah bus I/O berbandwidth 32-bit yang digunakan dalam beberapa komputer mikro. • 8. Bus SCSI (Small Computer System Interface). Bus ini diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk, dan perangkat penyimpanan eksternal berukuran besar • 9. Bus USB (Universal Serial Bus). Bus ini dikembangkan oleh tujuh vendor komputer, yaitu Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northern Telecom. • 10. Bus 1394. Bus yang mempunyai nama FireWire memiliki kecepatan tinggi diatas SCSI dan PCI.

8. D. Chip Super I/O Chip ini merupakan pelengkap sebuah motherboard sesudah chipset dan prosesor. Dihubungkan bus ISA 8 Mhz dan berisi Interface I/O standar komputer seperti: serial port, floppy disk. Tidak semua chip super I/O memiliki interface keyboard dan mouse didalamnya. Jika ingin lebih lengkap, ada chip super I/O yang berisi CMOS RAM/Clock, Controller IDE (untuk harddisk), dan port game (joystick). Chip super lainnya dapat berisi controller USB, Firewire atau port SCSIE. Slot Ekspansi Slot expansi merupakan tempat dipasangnya card-card tambahan seperti VGA card, Sound card, LAN card dan lain-lain. Slot Expansi juga berfungsi untuk mengembangkan tingkat performance pada suatu PC sesuai dengan perkembangan teknologi . Komunikasi dan lalu lintas data di dalam motherboard berada di dalam saluran bus.

9. Jenis-jenis slot ekspansi

10. F. Baterai CMOS Sebuah baterai kecil yang berfungsi untuk menyimpan konfigurasi sistem komputer. CMOS singkatan dari Complementary Metal Oxide Semiconductor, merupakan baterai yang bisa habis masa pakainya dan bisa diganti.G. Chip Bios Sebuah chip untuk menyimpan informasi di BIOS (Basic Input/Output System). Dalam beberapa kasus kinerja motherboard bisa ditingkatkan dengan meng-update BIOS ini. Hanya saja apabila update gagal maka motherboard akan menjadi tidak bisa digunakan lagi. Bios sering juga disebut ROM BIOS karena kode-kode disimpan dalam chip Read Only Memory (ROM). BIOS terdiri dari beberapa tipe khusus chip yang terprogram yang disebut Flash ROM atau EEPROM (Electrical Erasable Progammable Read Only Memory).

11. H. Port Port adalah soket atau jack koneksi yang terletak di luar unit sistem sebagai tepamt kabel-kabel yang berbeda ditancapkan. Setiap port pasti berbeda fungsi dan bentuk fisiknya. Port-port tersebut adalah - Port serial, digunakan untuk mentransmisikan data dari jarak jauh secara lambat, seperti keyboard, mouse, monitor, dan modem - Port paralel, untuk mentransmisikan data pada jarak yang pendek secara cepat. Seperti pada saat menghubungkan printer, disk eksternal, atau tape magnetik untuk bacup - Port SCSI (dibaca “scuzzy”) (Small Computer system interface) untuk mentransmisikan data secara cepat bahkan dapat dipakai untuk 7 alat sekaligus atau “daisy chain”- Port USB (Universal Serial bus) untuk mentransmisikan data hingga 127 periferal dalam rangkaian daisy chain- Port tambahan khusus seperti : FireWire, MIDI, IrDa, Bluetooth, dan ethernet

12. I. Port Pada Back Panel MotherboardTerdapat beberapa port yang terdapat pada bagian belakang motherboard. Port ini berfungsi untuk menghubungkan motherboard dengan peralatan input dan output. Jumlah dan jenis port berbeda-beda tergantung jenis motherboard yang digunakan.

13. PROSESOR A. Pendahuluan Microprocessor atau lebih sering disebut processor adalah pusat pelaksana seluruh kerja komputer. Sesungguhnya, prosesor inilah yang dinamakan CPU (Central Processing Unit). prosessor bertugas membagi pekerjaan pemrosesan data kepada seluruh komponen komputer, dan ini dilakukan dalam kecepatan yang sangat tinggi. Oleh karena itu prosessor menjadi sangat panas sehingga biasanya dilengkapi dengan kipas pendingin. prosessor sering disebut sebagai otak dan pusat pengendali komputer yang didukung oleh komponen lainnya. Prosessor adalah sebuah chip IC (Integrated Circuit) yang mengontrol keseluruhan kerja sebuah sistem komputer.

14. FungsiCPU (Central Processing Unit) CPU berfungsi sebagai kalkulator, hanya saja CPU lebih kuat daya pemrosesannya. Fungsi utama dari CPU adalah melakukan operasi aritmatika dan logika terhadap data yang diambil dari memori atau dari informasi yang dimasukkan melalui beberapa perangkat keras, seperti papan ketik, pemindai, tuas kontrol, maupun mouse.

15. CPU dikontrol menggunakan sekumpulan instruksi perangkat lunak komputer. Perangkat lunak tersebut dapat dijalankan oleh CPU dengan membacanya dari media penyimpan, seperti cakram kera, disket, cakram padat, maupun pita perekam. Instruksi-instruksi tersebut kemudian disimpan terlebih dahulu pada memori fisik (RAM), yang mana setiap instruksi akan diberi alamat unik sesuai yang disebut alamat memori. Selanjutnya, CPU dapat mengakses data-data pada RAM dengan menentukan alamat data yang dikehendaki.

16. Prosesor terletak pada socket yang telah disediakan oleh motherboard, dan dapat diganti dengan prosessor yang lain asalkan sesuai dengan socket yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas prosessor. Ukuran tersebut adalah hitungan kecepatan prosessor dalam mengolah data atau informasi.Beberapa merk prosessor yang banyak beredar dipsaran adalah :- Intel,- AMD- Apple,- Cyrix VIA,- IBM, dan - IDT

17. Beberapa Kode Nama Prosessor

18. B. Bagian-bagian Prosessor Terdapat 4 bagian utama dalam sebuah prosessor, yaitu : 1. Register Register merupakan alat penyimpanan kecil yang mempunyai kecepatan akses cukup tinggi, yang digunakan untuk menyimpan data dan /atau instruksi yang sedang diproses. Memori ini bersifat sementara , biasanya di gunakan untuk menyimpan data saat di olah ataupun data untuk pengolahan selanjutnya.

19. 2. ALU (Arithmatic Logic Unit) ALU, singkatan dari Arithmatic And Logic Unit (unit aritmatika dan logika), adalah salah satu bagian dalam daru suatu mikroprosessor yang berfungsi untuk melakukan operasi hitungan aritmatika dan logika pada saat prosessor bekerja. Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR.

20. Tugas utama Alu adalah:- melakukan semua perhitungan aritmatika atau matematika yang terjadi sesuai dengan instruksi program. - melakukan operasi aritmatika seperti pengurangan, dan pembagian yang dilakukan dengan dasar penjumlahan sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi aritmatika ini desbut adder- melakukan keputusan dari operasi logika sesuai dengan istruksi program. Operasi logika (logical operation) meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika, yaitu:a. Sama dengan (=), tidak sama dengan (≠).

21. 4 Jenis CPU berdasarkan pada banyaknya bit yang dikerjakan oleh ALU (Arithmatic Logic Unit), Yaitu: a. Bit Slices Processor Perancang CPU dengan menambahkan jumlah irisan bit (slices) untuk aplikasi-aplikasi tertentu. CPU jenis ini dapat pula dikatakan dengan CPU Custom. b. General Purpose CPU CPU serbaguna atau mikrokomputer dengan semua kemampuan dari mini komputer terdahulu

22. c. I/O Processor Processor khusus yang berfungsi menangani input/output, request dan membantu prosessor utama d. Dedicated/Embedded Controller membuat mesin menjadi smart, seperti : mesin cuci, microwave, oven, mesin jahit, sistem pengapian otomotif. Prosessor jenis ini lebih dikenal dengan mikrokontroller

23. 3. CU (Control Unit) Control unit berfungsi menerjemahkan instruksi menjadi perintah dan menjalankan perintah tersebut. Unit kontrol yang mampu mengatur jalannya program. Komponen ini sudah pasti terdapat dalam semua CPU.Proses kerja dari Unit Kontrol yaitu : CPU bertugas mengontrol komputer sehingga terjadi sinkronisasi kerja antar komponen dalam menjalankan fungsi-fungsi operasinya, termasuk dalam tanggung jawab unit kontrol adalah mengambil instruksi-instruksi dari memori utama dan menentukan jenis instruksi tersebut. Bila ada instruksi untuk perhitungan aritmatika atau perbandingan logika, maka unit kendali akan mengirim instruksi tersebut ke ALU. Hasil dari pengolahan data dibawa oleh unut kendali ke memori utama lagi untuk disimpan, dan pada saatnya akan disajikan ke alat output.

24. Tugas dari Unit Kendali adalah :- Mengatur dan mengendalikan alat-alat input dan output- Mengambil instruksi-instruksi dari memori utama- Mengambil data dari memori utama (jika diperlukan) untuk diproses- Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja dari ALU- Menyimpan hasil proses ke memri utama

25. 4. CPU Interconnections CPU Interconnections adalah sistem koneksi dan bus yang menghubungkan komponen internal CPU, yaitu ALU, unit kontrol dan register-register dan juga dengan bus-bus eksternal CPU yang menghubungkan dengan sistem lainnya, serte memori utama, piranti masukan/keluaran.4 langkah dari sebuah sistem komputer, yaitu :1. Langkah 1, Fetch, yaitu proses pengambilan data atau instruksi dari memory dengan menggunakan perangkat input2. Langkah 2, Decode, yaitu proses pembacaan sandi/kode dan menerjemahkan instruksi melalui unit kontrol3. Langkah 3, Excute, yaitu proses eksekusi dengan menjalankan perintah 4. Langkah 4, Store, yaitu proses penyimpanan data atau perintah pada memory dan menampilkan hasilnya pada peralatn outputn, seperti monitor
