K sz tette moln r istv n moln r rich rd

Készítette:

Molnár István

Molnár Richárd

OFDM moduláció


Ofdm modul ci

OFDM

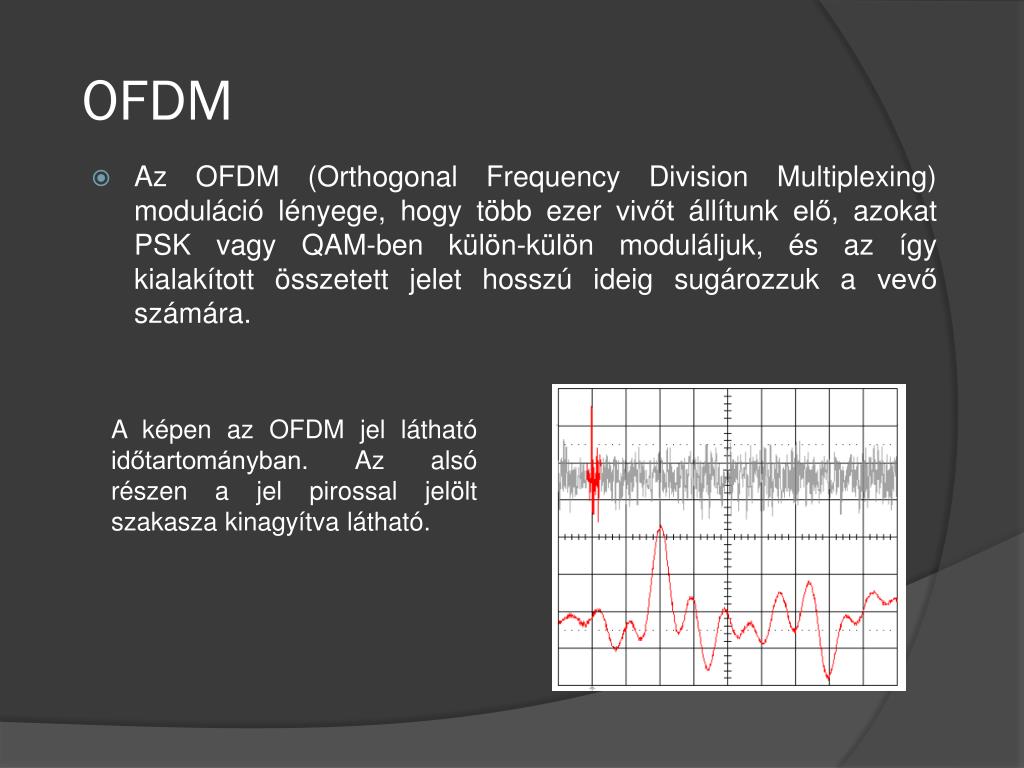

  • Az OFDM (OrthogonalFrequencyDivisionMultiplexing) moduláció lényege, hogy több ezer vivőt állítunk elő, azokat PSK vagy QAM-benkülön-külön moduláljuk, és az így kialakított összetett jelet hosszú ideig sugározzuk a vevő számára.

A képen az OFDM jel látható időtartományban. Az alsó részen a jel pirossal jelölt szakasza kinagyítva látható.


Ofdm modul ci

OFDM

A vételi oldalon a demodulátor számára az OFDM jel rövid szakasza értelmezhetetlen, kimenőjel csak a 896 µs (8k módban) hosszú keret (amelyen belül a több ezer vivő PSK vagy QAM modulációja található) feldolgozásával állítható elő. Az OFDM jel demodulátora hosszú időn keresztül nem ad kimenőjelet, majd a szimbólum végén egyszerre adja át a több ezer vivő által szállított bitek halmazát (ezt láthattuk a távközlés 1 tárgy qpskofdmmatlab feladatánál is). Fizikailag a demodulált kimenőjelet egy memóriába írva kapjuk meg a szimbólum végén.

A képen az OFDM jel spektruma látható. Megfigyelhetjük a különböző vivők görbéit.


Ofdm modul ci

OFDM

  • Két változatban dolgozták ki. A 2k néven ismert mód 2048 vivővel, a 8k néven ismert 8192 elméleti vivővel dolgozik.

  • Az egyes szimbólumok után bizonyos ideig tartó védelmi idő következik miután következik a soron következő szimbólum továbbítása. A védelmi időt a szimbólumidő 1/4, 1/8, 1/16, 1/32 részére lehet megválasztani. A védelmi idő növelésével egyre nagyobb kiterjedésű hálózatok építhetők, de csökken a hasznos adatsebesség.


Az ofdm felhaszn l sa

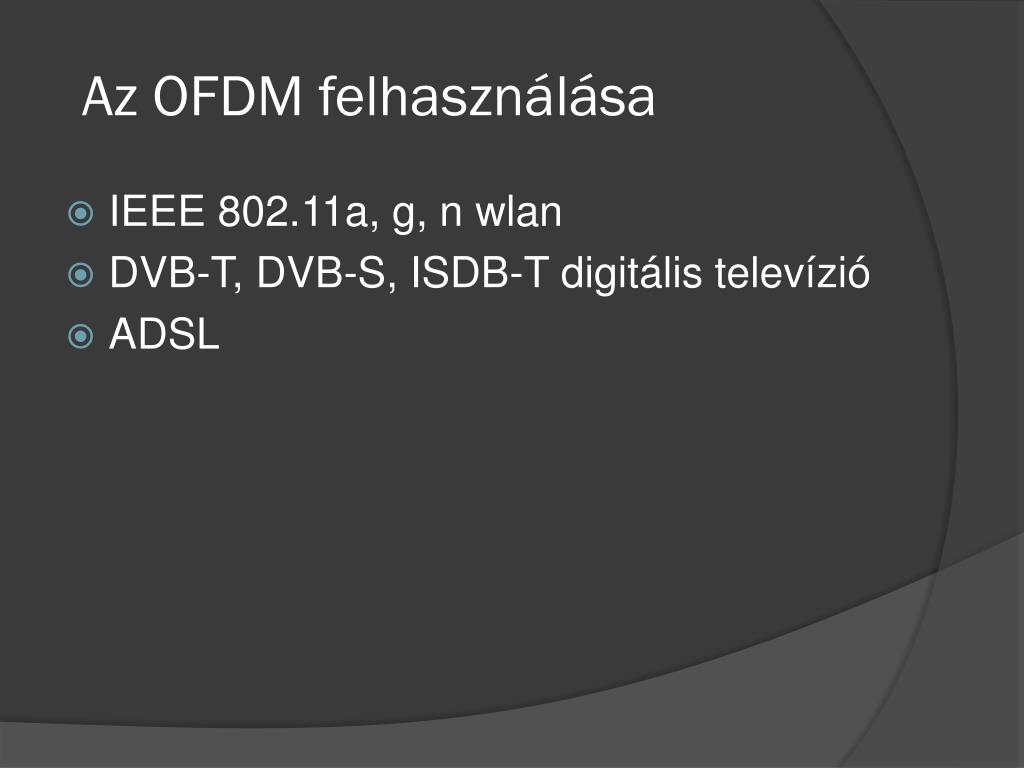

Az OFDM felhasználása

  • IEEE 802.11a, g, n wlan

  • DVB-T, DVB-S, ISDB-T digitális televízió

  • ADSL


Ofdm modul ci

OFDM

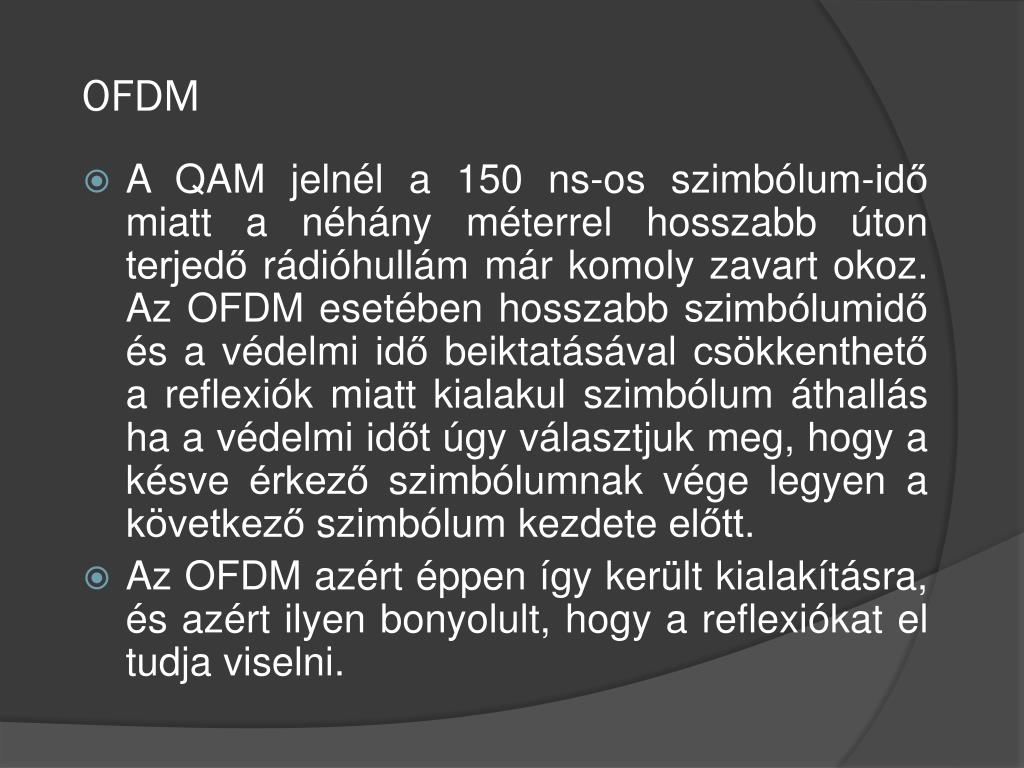

  • A QAM jelnél a 150 ns-os szimbólum-idő miatt a néhány méterrel hosszabb úton terjedő rádióhullám már komoly zavart okoz. Az OFDM esetében hosszabb szimbólumidő és a védelmi idő beiktatásával csökkenthető a reflexiók miatt kialakul szimbólum áthallás ha a védelmi időt úgy választjuk meg, hogy a késve érkező szimbólumnak vége legyen a következő szimbólum kezdete előtt.

  • Az OFDM azért éppen így került kialakításra, és azért ilyen bonyolult, hogy a reflexiókat el tudja viselni.


Ofdm megval s t sa 16qam el simulinkben

OFDM megvalósítása 16QAM-el Simulinkben


M k d s k zben

Működés közben…


K sz n m a figyelmet

Köszönöm a figyelmet! 
