Practicum : aspectos formales

1. Practicum: aspectos formales Presentación de datos: texto, figuras, tablas, mapas y apéndices

2. Modos de presentar datos En un practicum tenemos cinco formatos para comunicar nuestros datos: Figura Texto Mapa/Plano Tabla Apéndice Hay que combinar adecuadamente estos formatos para que la comunicación sea eficaz.

3. Dos reglas básicas 1. Nunca repetir información entre tablas, figuras y apéndices 2. Uso económico: casi todo puede ilustrarse con figuras pero NO TODO merece ser ilustrado

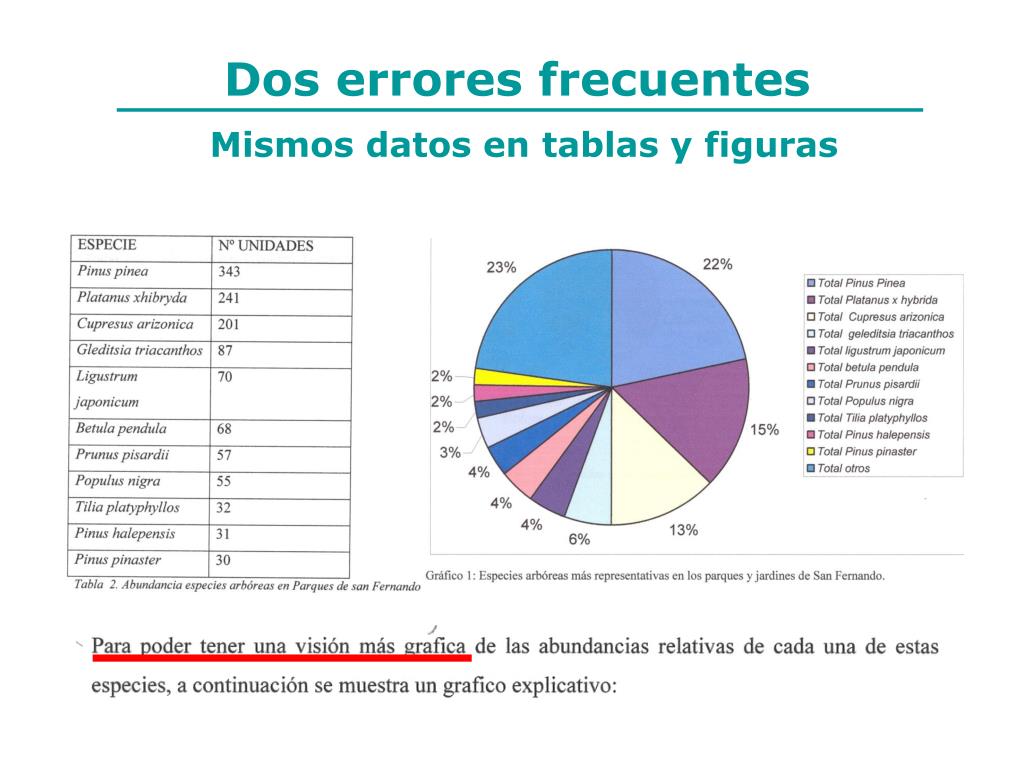

4. Dos errores frecuentes Mismos datos en tablas y figuras

5. Dos errores frecuentes Figuras de adorno o innecesarias

6. ¿Texto, tabla o figura? Aspecto complementario de texto, tablas y figuras Lo esencial, en el texto, tablas o figuras; lo accesorio, en apéndices Las tablas y figuras descargan el texto: presentan la información de modo más conciso y más claro. El texto comenta brevemente el contenido de tablas y figuras, sin hacerlas redundantes.

7. ¿Texto, tabla o figura? Cómo elegir la opción correcta Texto para la presentación general de datos. Tablas si lo importante son los datos numéricos. Datos numéricos complejos. Figuras si lo importante son las tendencias o las relaciones entre variables.

8. ¿Texto, tabla o figura? Errores frecuentes: una tabla que debería ser figura.

9. ¿Texto, tabla o figura? Errores frecuentes: texto que debería ser tabla. "Repisa A: En el caso de los 4 pollos que se observaron en la visita del 30 de mayo solo se pudieron observar directamente a 3 de ellos. En concreto los nidos en los que se observaron los pollos fueron los nidos A, C y D cuya localización se puede observar en la figura 8. Respecto a estos 3 nidos se contabilizaron como 3 parejas seguras ya que se observaron los pollos directamente."

10. Texto, tablas y figuras El texto debe “dirigir” a las tablas y figuras. O sea, debe indicar en qué figura o tabla se encuentran los detalles que el texto omite.

11. Texto, tablas y figuras Errores frecuentes: figuras y tablas “flotantes” (Fig. 1) Fig. 1. Bla, bla, bla (pie de la figura).

12. Texto, tablas y figuras Errores frecuentes: figuras y tablas “flotantes” Tabla 1. (Tabla 1) NOTA: La tabla o figura SIEMPRE se maqueta en un punto posterior al cual se menciona por primera vez.

13. Texto, tablas y figuras Las figuras y tablas deben tener un "pie" explicativo. El pie tiene que ser autónomo y entenderse sin recurrir al texto. El pie tiene que explicar el contenido de las figuras o tablas, incluidas las abreviaturas. En figuras, el pie BAJO la figura; en tablas, el pie SOBRE la tabla. Tabla 1. Bla, bla, bla. Fig. 1. Bla, bla, bla.

14. Texto, tablas y figuras Tablas y figuras deben ser claras e informativas

15. Tablas Reglas básicas sobre las tablas 1. Las columnas deben ordenarse de un modo lógico y comprensible, que permita una comparación fácil de los datos. 2. Procura no dejar espacios vacíos en las tablas. En caso de que no sea posible, distingue claramente cuando se trata de un valor cero (0) y cuando se trata de falta de datos (-). 3. No presentes datos innecesarios. Tampoco hagas tablas de modo abusivo; muchas veces varias tablas pueden "fusionarse" en una sola. 4. El tamaño de letra debe permitir leer lo que ponen. 5. En lo posible, usa sólo líneas horizontales.

16. Tablas Quitando líneas innecesarias... Antes Después

17. Figuras Tipos más habituales Fotos Diagramas conceptuales Diagramas de barras Diagramas de dispersión Mapas o croquis Llamad a todo esto figuras; evitad mezclar el uso de “Figura”, “Gráfica”, “Lámina”, “Mapa”...

18. Figuras Errores frecuentes: figuras ilegibles ? ? ?

19. Figuras Formatos que deben evitarse Diagramas de tarta: o son redundantes... “El 78% de...” NO SÍ

20. Figuras Formatos que deben evitarse Diagramas de tarta: ... o son confusos NO SÍ NO SÍ

21. Figuras Formatos que deben evitarse Diagramas de barras apiladas NO SÍ

22. Figuras Formatos que deben evitarse Unir puntos con línea suavizada NO SÍ

23. Figuras Evitar la chatarra gráfica Título Fondo gris Color Efecto 3-D Líneas horizontales Leyenda

24. Figuras Chatarra gráfica: todo lo que añade tinta sin añadir información Título: para eso está el pie de gráfica Leyenda Color: mejor usar tramas

25. Apéndices Presentan información complementaria, no esencial. 1. Deben indicarse en el índice del practicum. 2. Deben ir numerados. 3. Deben tener un pie autoexplicativo. 4. Se les aplican las mismas normas que a tablas y a figuras. Ante un apéndice, piensa siempre: - Si es estrictamente necesario. - Si debería presentarse como apéndice o como parte principal del practicum.

26. Apéndices Errores frecuentes: uso poco económico 19 apéndices

27. Mapas Contenido esencial: - Escala - Leyenda - Orientación - Localización Tamaño suficiente Leyenda clara

28. Mapas Dar el detalle justo; dar un contexto

29. Mapas ¡Ojo con las escalas! Si se usa una escala absoluta y se reduce el mapa, la escala se falsea. 1:200.000 Si se va a reducir el mapa, mejor usar una escala gráfica: 200 km

30. Planos Contenido esencial: - Escala - Leyenda - Cajetín normalizado Tamaño suficiente Leyenda clara

31. 17 cm E. S. de CC. Experimentales y Tecnología Autor: TITULO DEL PROYECTO Escala: 6 cm Fecha: TITULO DEL PLANO Nº de plano: Planos CAJETÍN: Normas UNE 1035 e ISO 7200

32. Planos FORMATO DE LOS PLANOS MÁRGENES: UNE 1026, UNE 1027 e ISO 5457

33. Planos Plegado de los planos

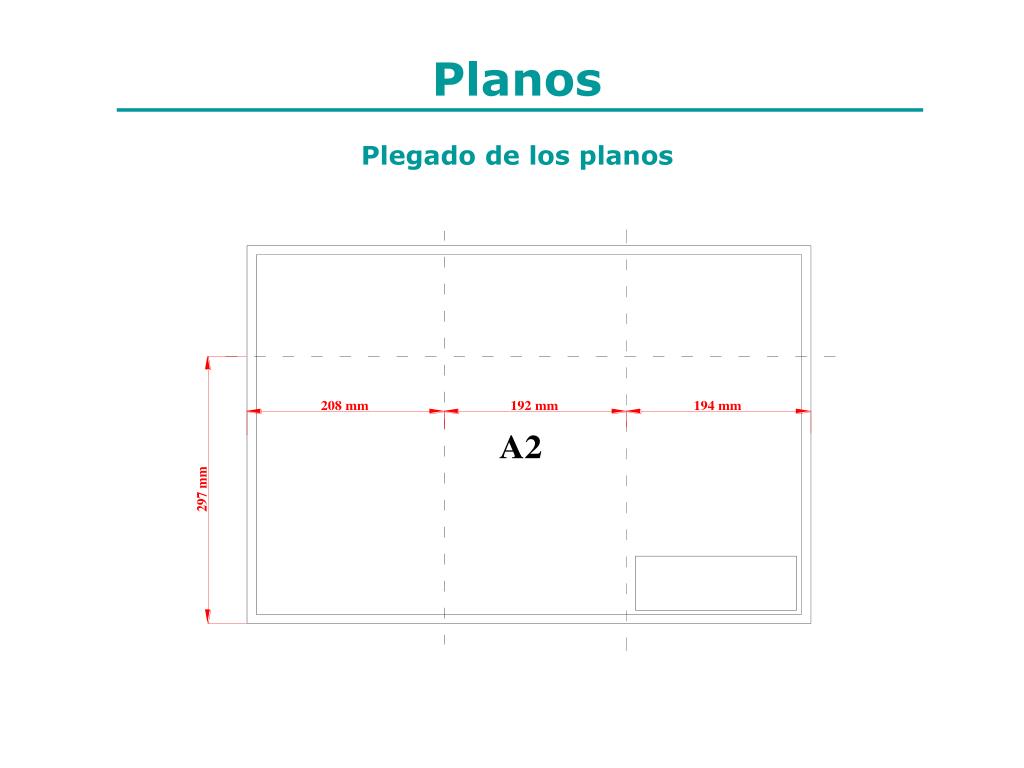

34. Planos Plegado de los planos

35. Planos Plegado de los planos 297 176 158 158 158 190 297

36. Más instrucciones Reglas para el uso de tablas y figuras http://www.escet.urjc.es/biodiversos/espa/docencia/tablas_y_figuras.pdf Instrucciones para la elaboración de cartografía http://www.escet.urjc.es/biodiversos/espa/docencia/cartografia.pdf
