Jaringan komputer

JARINGAN KOMPUTER

JARINGAN KOMPUTER

Dosen: Nahot Frastian,M.Kom

PROGRAM STUDI : TEKNIK INFORMATIKA

UNIVERSITAS INDRAPRASTA PGRI


A model referensi osi

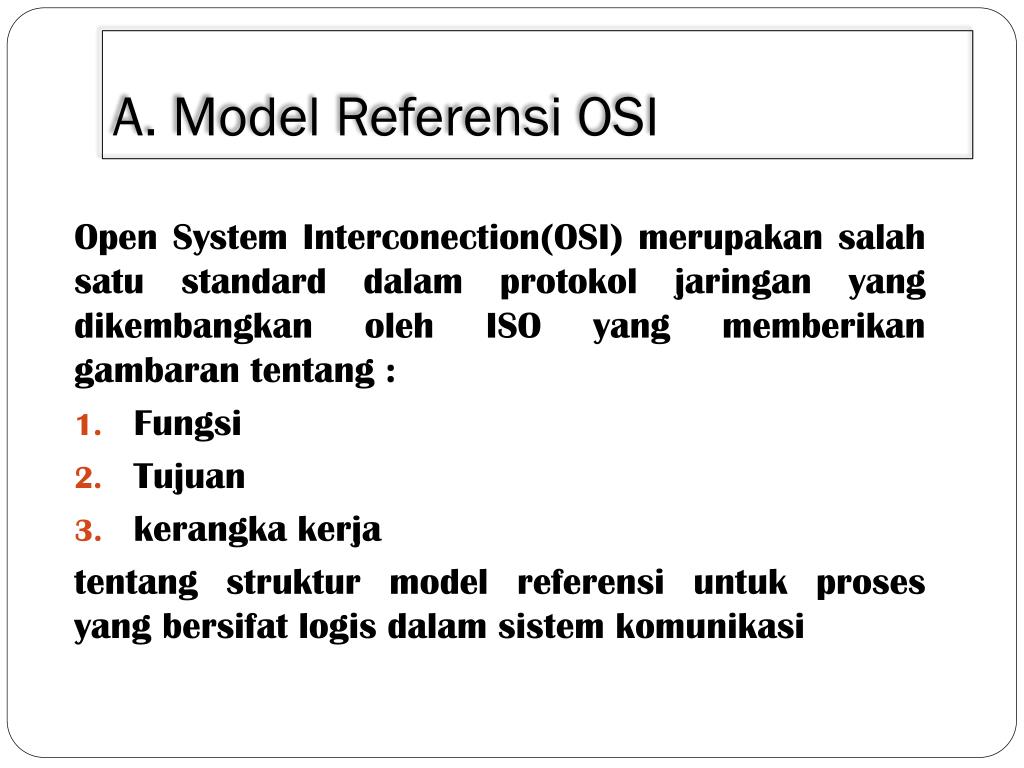

A. Model Referensi OSI

Open System Interconection(OSI) merupakansalahsatu standard dalamprotokoljaringan yang dikembangkanoleh ISO yang memberikangambarantentang :

  • Fungsi

  • Tujuan

  • kerangkakerja

    tentangstruktur model referensiuntukproses yang bersifatlogisdalamsistemkomunikasi


Tujuan model referensi osi

Tujuan Model Referensi OSI

  • Menjadipatokanbagiperkembanganprosedur

    komunikasipadamasa yang akandatang.

  • Mengatasihubungan yang timbulantarpemakai

  • dengancaramemberikanfasilitas yang sesuai.

  • 3.Membagipermasalahanprosedur

  • penyambunganmenjadi sub struktur.

  • Memenuhikebutuhanpemakaikinimaupunmasa yang akandatang.


Prinsip model referensi

Prinsip Model Referensi

  • Setiaplapisanmemilikifungsidanproses yang berbeda

  • Fungsisetiaplapisandipilihberdasarkan

  • penetapanprotokol yang telahmemenuhi

  • standarinternasional

  • Sebuahlapisanharusdibuatbiladiperlukan

  • tingkatabstraksi yang berbeda


Prinsip model referensi1

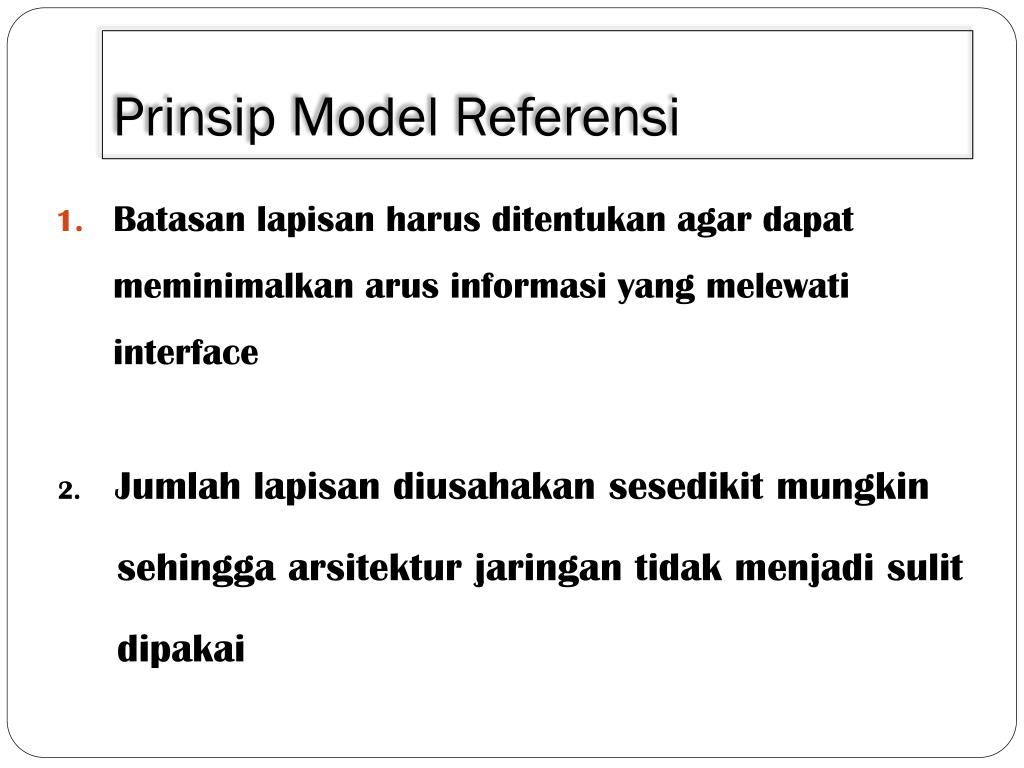

Prinsip Model Referensi

  • Batasanlapisanharusditentukan agar dapatmeminimalkanarusinformasi yang melewati interface

  • Jumlahlapisandiusahakansesedikitmungkin

  • sehinggaarsitekturjaringantidakmenjadisulit

  • dipakai


1 physical layer

[1] Physical Layer

Berfungsiuntukmenentukankarakteristikdarikabel yang digunakanuntukmenghubungkankomputerdenganjaringan.

Berfungsiuntukmenstranferdanmenentukancara bit – bit dikodekan, menanganiinterkoneksifisik (kabel), mekanik, elektrikal, proseduralyaitudimanakabel , konektordanspesifikasipensinyalandidefinisikan.


2 datalink layer

[2] Datalink Layer

Menentukanprotokoluntukpertukaran frame data yang lewatmelaluikabel. Serta pengambilandanpelepasanpaket data daridankekabel, deteksi, dankoreksikesalahan, sertapengirimanulang data.

Pengambilandanpelepasanpaket data daridankekabel, deteksi, dankoreksikesalahan, sertapengirimanulang data.


3 network layer

[3] Network Layer

Bertanggungjawabuntukmerutekanpaketketujuan yangseharusnya.

Pengendalianoperasi subnet danmengatasisemuamasalah yang adapadajaringansehinggamemungkinkanjaringan – jaringan yang berbedabisasalingterkoneksi.


4 network layer

[4] Network Layer

Berfungsiuntukmenerima data dari session layer

Memecah data menjadibagian - bagian yang lebihkecil


4 network layer1

[4] Network Layer

Menentukanjenislayananuntuk session layer danpadagiliranyajenislayananbagiparapemakaijaringan

  • Menyediakankoneksi end to end ( ujungkeujung ) diantarakomputer – komputer.

  • Memastikanketiga layer terendahbekerjadenganbenarsertamenyediakanaliran data yang transparan, danlogisantara end user denganjaringan yang dipilihnya.


4 network layer2

[4] Network Layer

Merupakan layer yang menyediakanlayananbagi user lokal

  • Bertugasuntukmenciptakan frame, memisahkannyadanmenggabungkanyakembali


5 session layer

[5] Session Layer

Mengijinkanparapenggunauntukmenetapkan session denganpenggunalainnya

Menyediakanlayanan yang istimewauntukaplikasi – aplikasitertentu

Session layer diperlukanjugauntukkendali dialog antaraproses yang menentukanpenanganankomunikasiduaarahdanpengujianpaket yang keluardariurutannya.


6 transport layer

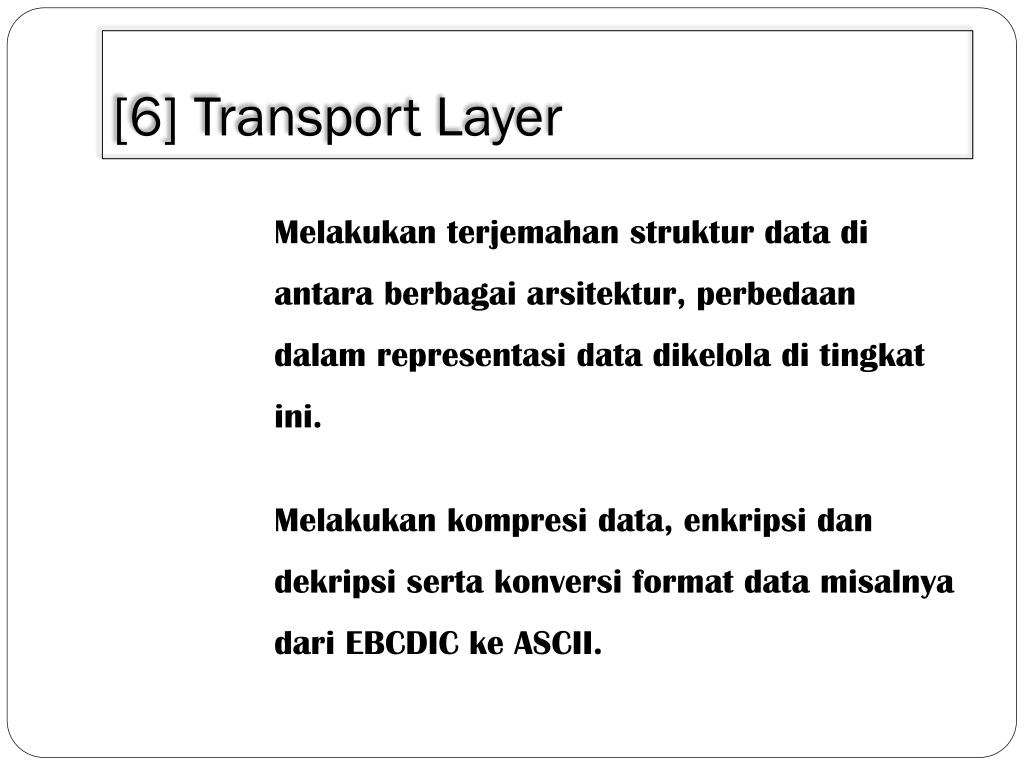

[6] Transport Layer

Melakukanterjemahanstruktur data diantaraberbagaiarsitektur, perbedaandalamrepresentasi data dikeloladitingkatini.

Melakukankompresi data, enkripsidandekripsisertakonversi format data misalnyadari EBCDIC ke ASCII.


7 application layer

[7] Application Layer

Berfungsiuntukmenyediakanaksestingkataplikasikejaringan

Transfer terminal remote danelemen lain darijaringan, aktivitasnya yang seringdlakukansepertiaksesdan transfer file


Osi layer

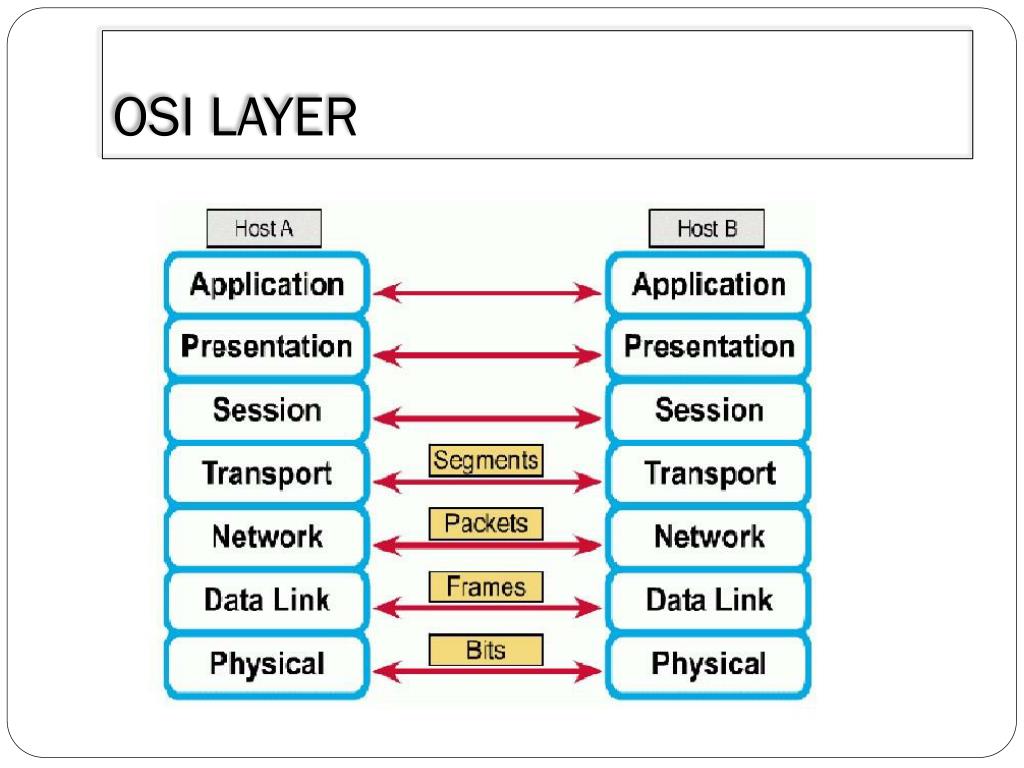

OSI LAYER


B model referensi tcp ip

B. Model Referensi TCP/IP

TCP/IP digunakanpertama kali untukmenghubungkankomputer – komputerpemerintah (USA) dansekarangtelahmenjadidasarbagi internet.

TCP/IP memilikikeunggulansehubungandengankompatibilitasnyadenganberagamperangkatkerasdansistemoperasi.


B model referensi tcp ip1

B. Model Referensi TCP/IP

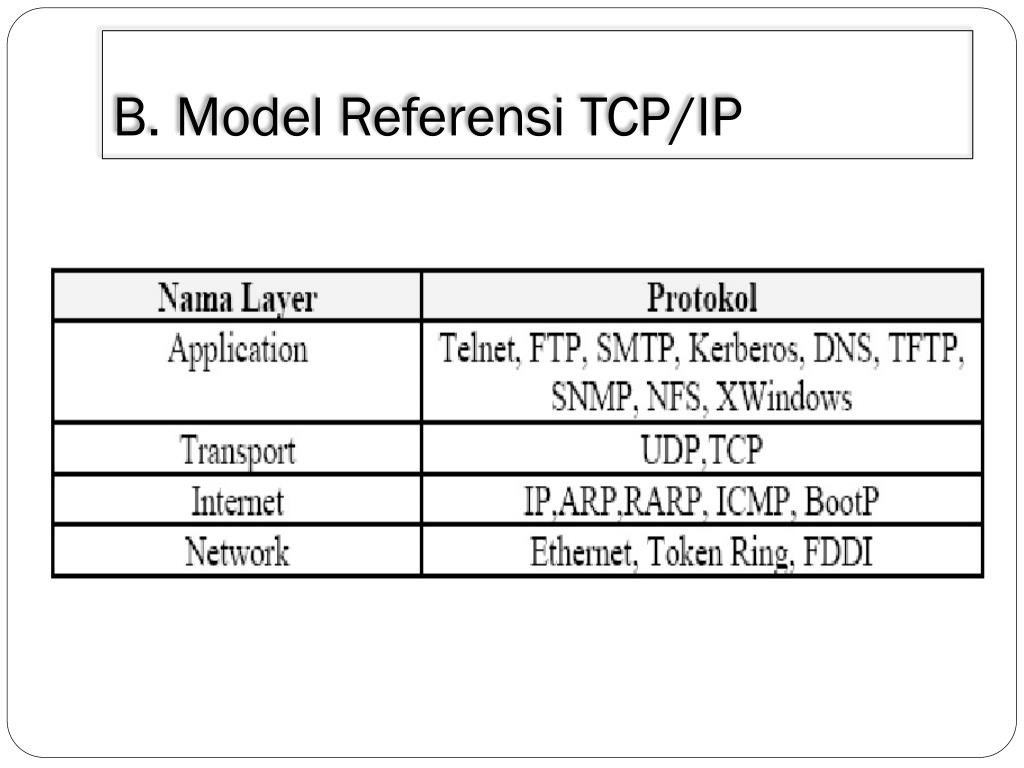

B model referensi tcp ip2

B. Model Referensi TCP/IP


B model referensi tcp ip3

B. Model Referensi TCP/IP


Persamaan antara osi dan tcp ip

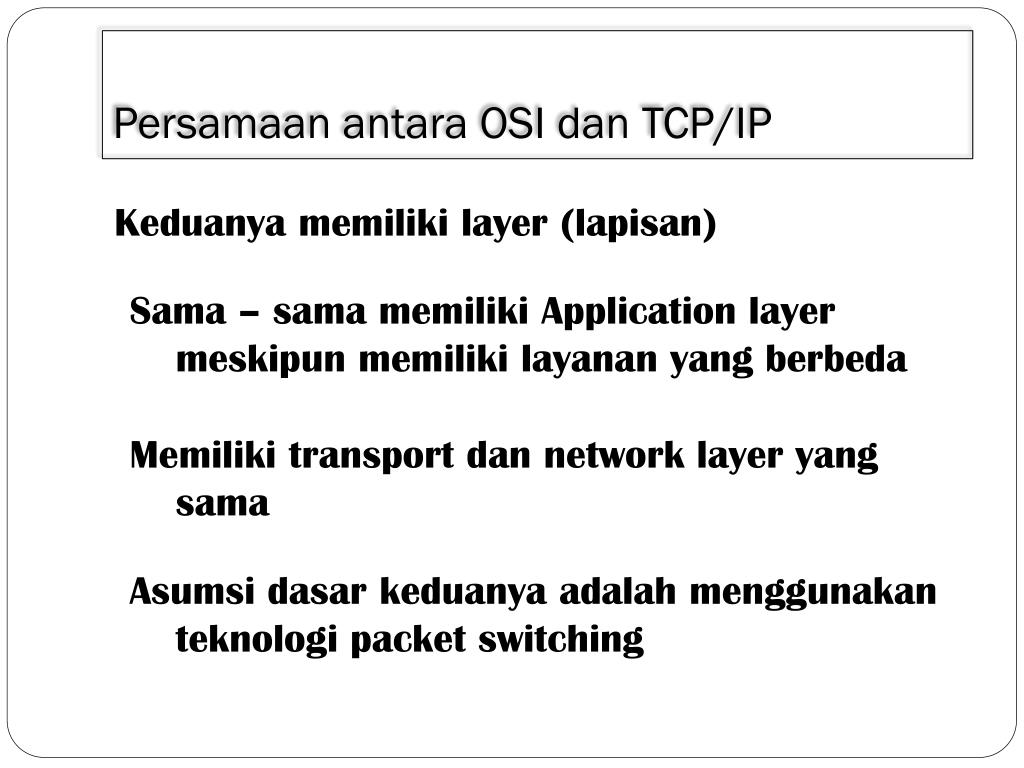

Persamaanantara OSI dan TCP/IP

Keduanyamemiliki layer (lapisan)

Sama – samamemiliki Application layer meskipunmemilikilayanan yang berbeda

Memiliki transport dan network layer yang sama

Asumsidasarkeduanyaadalahmenggunakanteknologi packet switching


Fungsi fungsi osi layer

Fungsi-fungsi OSI layer


Fungsi fungsi osi layer1

Fungsi-fungsi OSI layer


Fungsi fungsi osi layer2

Fungsi-fungsi OSI layer


Fungsi fungsi osi layer3

Fungsi-fungsi OSI layer


Jaringan komputer

Jelaskan istilah nama di bawah ini:

  • Uraikandan jelaskan istilah-istilahdibawahini :

    • TCP[0]

    • IP[1]

    • SMTP[2]

    • FTP[3]

    • DNS[4]

    • SNMP[5]

    • UDP[6]

    • ARP[7]

    • RARP[8]

    • URL[9]


Terima kasih

TERIMA KASIH

JARINGAN KOMPUTER

Dosen : Nahot Frastian, M.Kom

PROGRAM STUDI : TEKNIK INFORMATIKA

UNIVERSITAS INDRAPRASTA PGRI
