  1. Jaringan Komputer Disusun oleh : Maria Palupi 7406040015 Pepi Dwi Ariani 7406040016

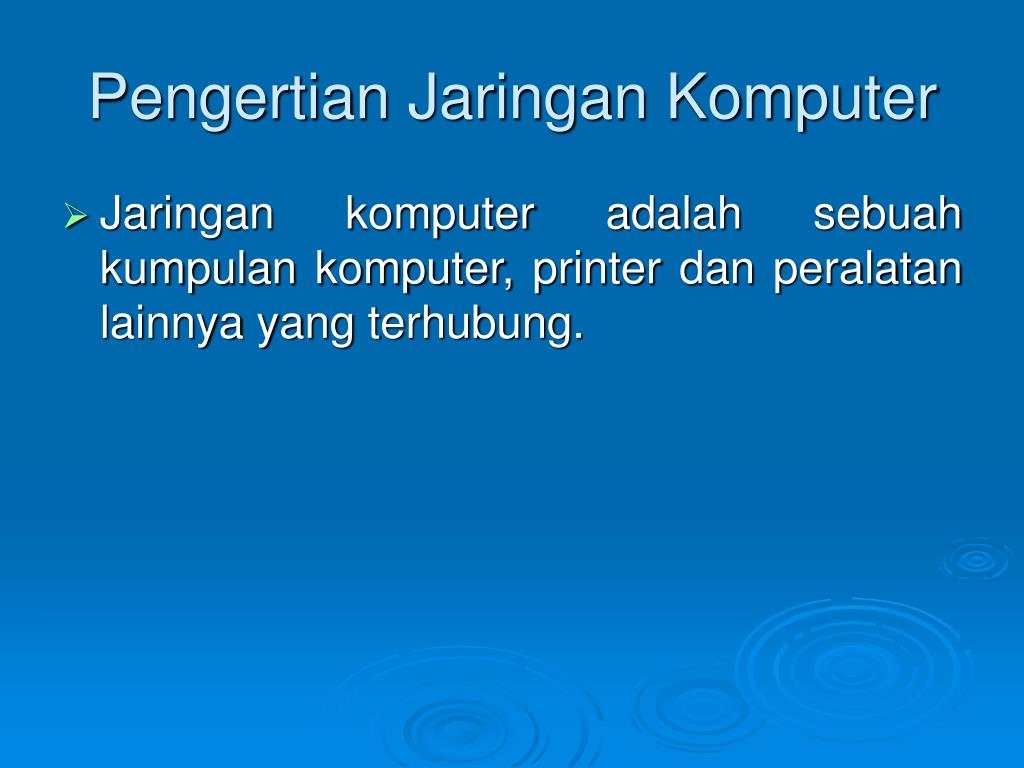

  2. Pengertian Jaringan Komputer • Jaringan komputer adalah sebuah kumpulan komputer, printer dan peralatan lainnya yang terhubung.

  3. Manfaat jaringan komputer • Bersama sama menggunakan hardware/software yang terhubung dengan jaringan (sharing) • Maintenance lebih mudah • Reabilitasnya tinggi • Mempermudah proses komunikasi dalam satu jaringan

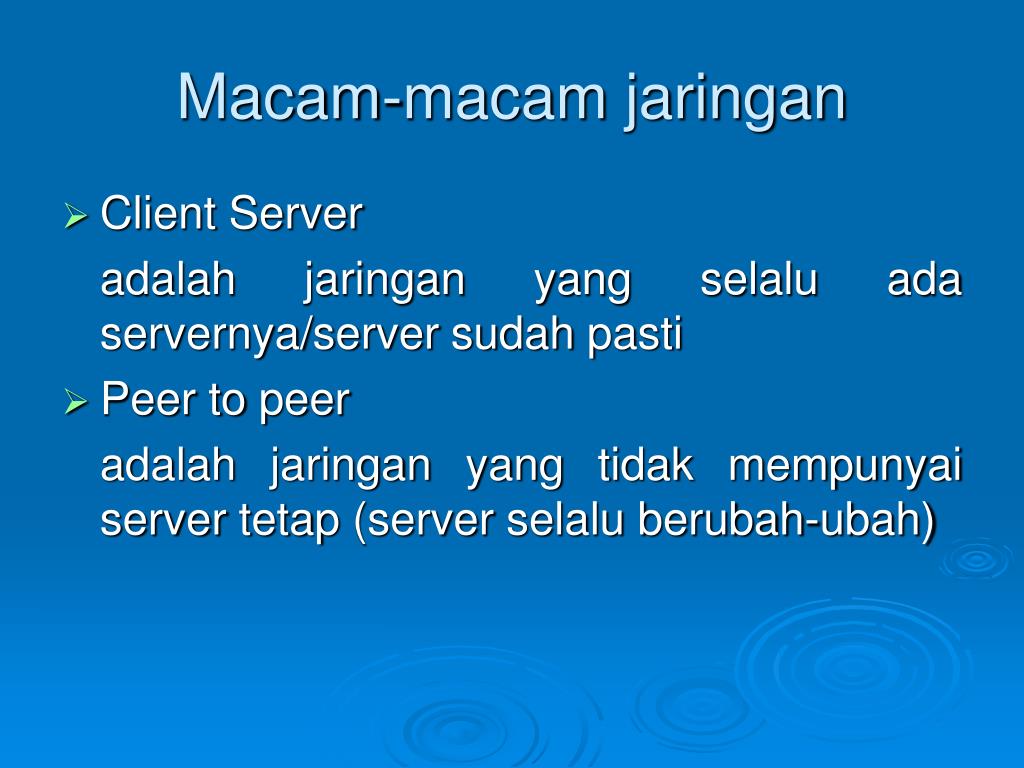

  4. Macam-macam jaringan • Client Server adalah jaringan yang selalu ada servernya/server sudah pasti • Peer to peer adalah jaringan yang tidak mempunyai server tetap (server selalu berubah-ubah)

  5. Jenis-Jenis jaringan • Local Area Network (LAN) /Jaringan Area Lokal. Jaringan yang dibatasi oleh area yang relatif kecil, biasanya hanya sekitar 1 km persegi (misal : sebuah perkantoran di sebuah gedung, atau sebuah sekolah)

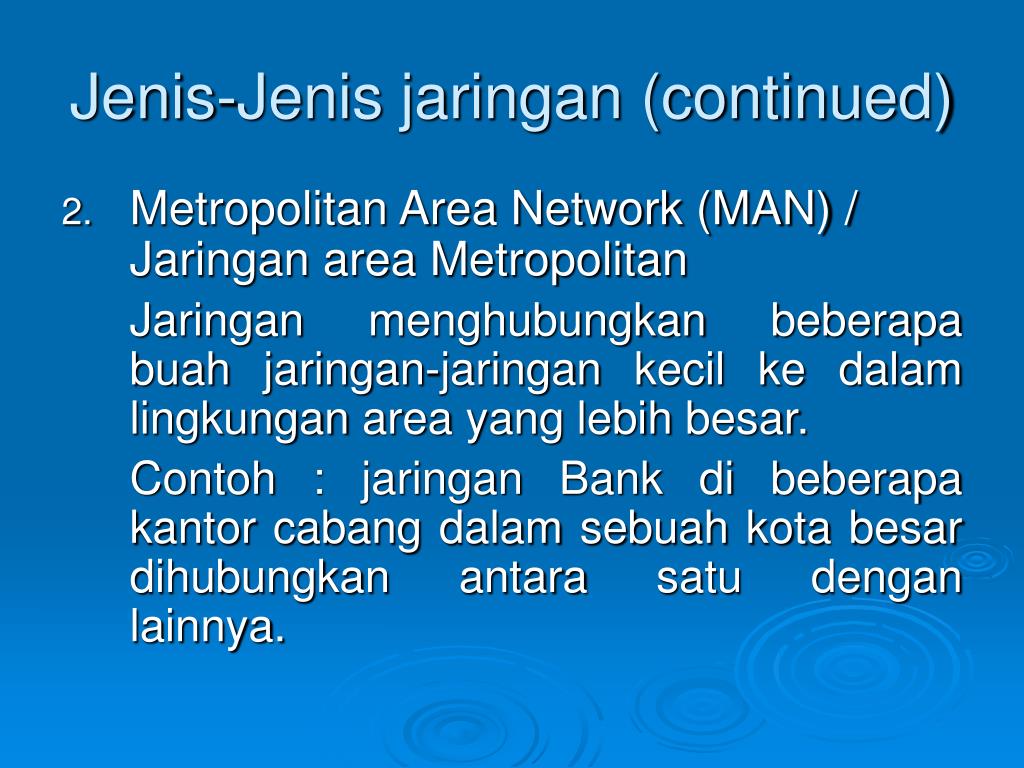

  6. Jenis-Jenis jaringan (continued) • Metropolitan Area Network (MAN) / Jaringan area Metropolitan Jaringan menghubungkan beberapa buah jaringan-jaringan kecil ke dalam lingkungan area yang lebih besar. Contoh : jaringan Bank di beberapa kantor cabang dalam sebuah kota besar dihubungkan antara satu dengan lainnya.

  7. Jenis-Jenis jaringan (continued) • Wide Area Network (WAN) / Jaringan area Skala Besar Jaringan yang lingkupnya biasanya sudah menggunakan sarana Satelit ataupun kabel bawah laut.

  8. Protokol Aturan-aturan yang mengatur komunikasi antara beberapa komputer dalam sebuah jaringan, di dalamnya termasuk petunjuk yang berlaku bagi cara-cara/metode mengakses sebuah jaringan, topologi fisik, tipe-tipe kabel dan kecepatan transfer data.

  9. Jenis-Jenis Protokol

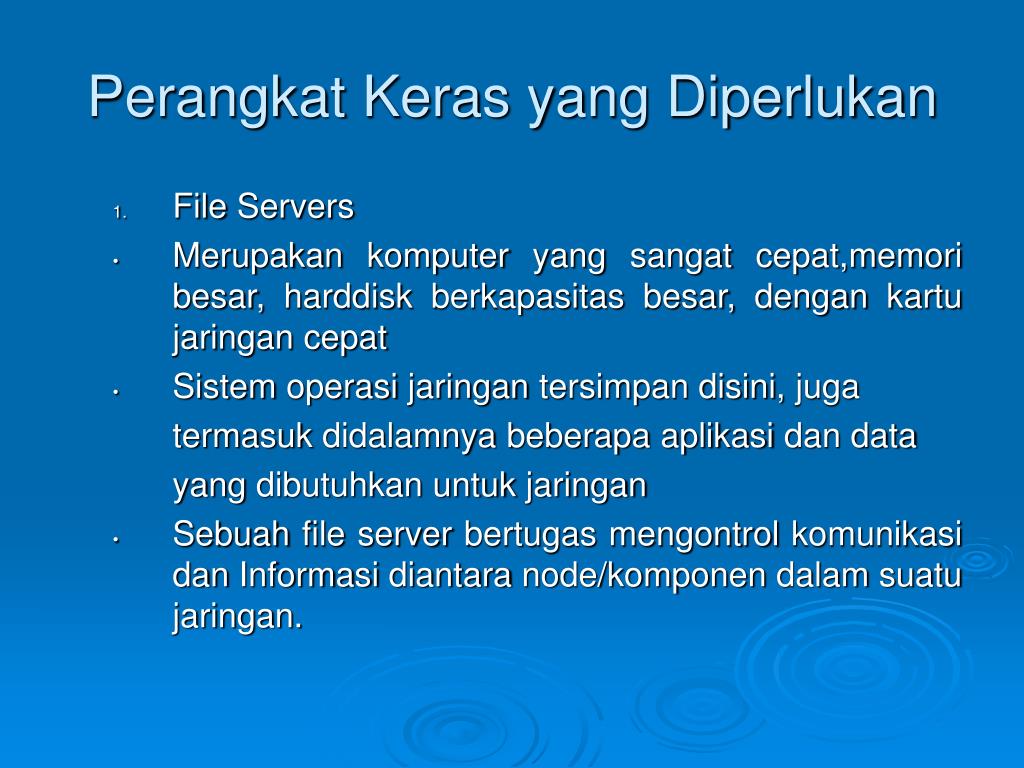

  10. Perangkat Keras yang Diperlukan • File Servers • Merupakan komputer yang sangat cepat,memori besar, harddisk berkapasitas besar, dengan kartu jaringan cepat • Sistem operasi jaringan tersimpan disini, juga termasuk didalamnya beberapa aplikasi dan data yang dibutuhkan untuk jaringan • Sebuah file server bertugas mengontrol komunikasi dan Informasi diantara node/komponen dalam suatu jaringan.

  11. Perangkat Keras yang Diperlukan (Continued) • Workstations Keseluruhan komputer yang terhubung ke file server dalam jaringan • Network Interface Cards (NIC) atau Kartu Jaringan Perangkat yang menyediakan media untuk menghubungkan antara komputer

  12. Perangkat Keras yang Diperlukan (Continued) • Hub/Konsentrator Sebuah perangkat yang menyatukan kabel-kabel network dari tiap-tiap workstation, server atau perangkat lain. • Repeaters Untuk menguatkan sinyal

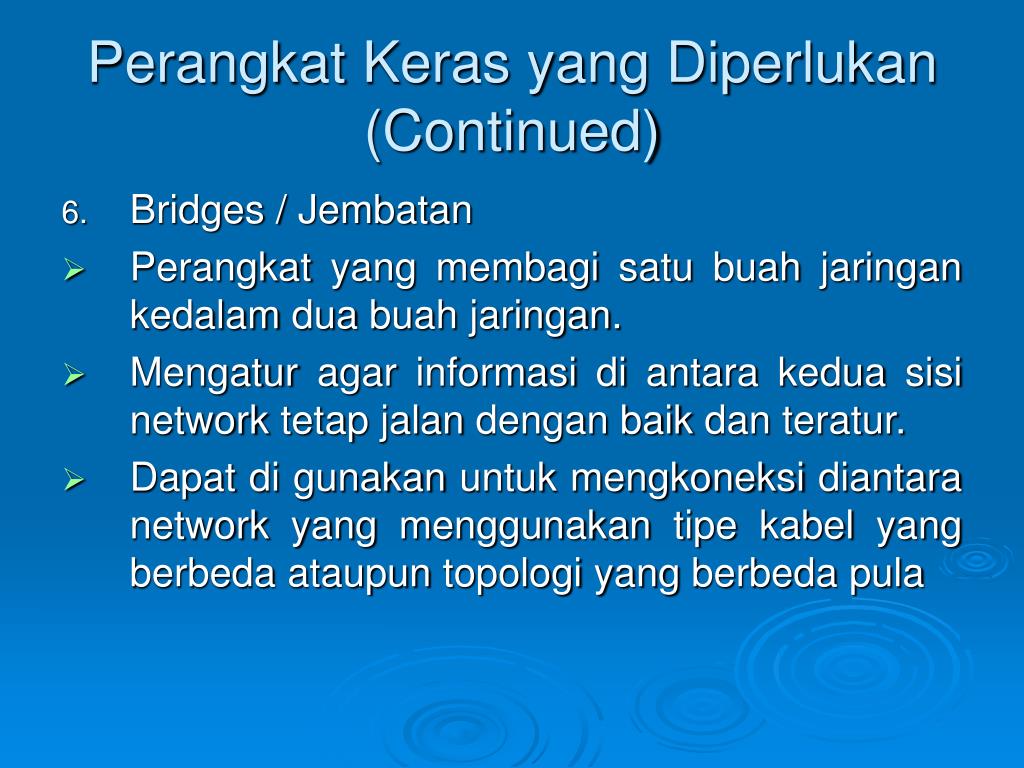

  13. Perangkat Keras yang Diperlukan (Continued) • Bridges / Jembatan • Perangkat yang membagi satu buah jaringan kedalam dua buah jaringan. • Mengatur agar informasi di antara kedua sisi network tetap jalan dengan baik dan teratur. • Dapat di gunakan untuk mengkoneksi diantara network yang menggunakan tipe kabel yang berbeda ataupun topologi yang berbeda pula

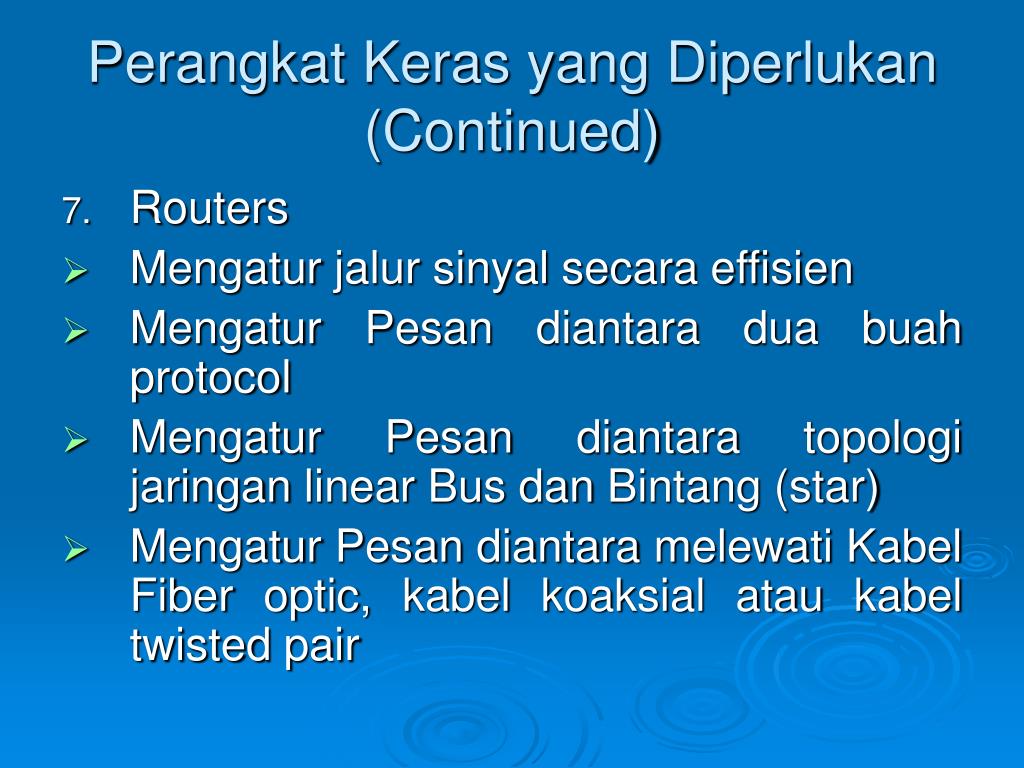

  14. Perangkat Keras yang Diperlukan (Continued) • Routers • Mengatur jalur sinyal secara effisien • Mengatur Pesan diantara dua buah protocol • Mengatur Pesan diantara topologi jaringan linear Bus dan Bintang (star) • Mengatur Pesan diantara melewati Kabel Fiber optic, kabel koaksial atau kabel twisted pair

  15. Topologi/Bentuk Jaringan • Topologi suatu jaringan didasarkan pada cara penghubung sejumlah node atau komputer dalam membentuk suatu sistem jaringan.

  16. Topologi jaringan yang umum dipakai adalah : • Topologi Jaringan Mesh Topologi jaringan ini menerapkan hubungan antar komputer secara penuh.

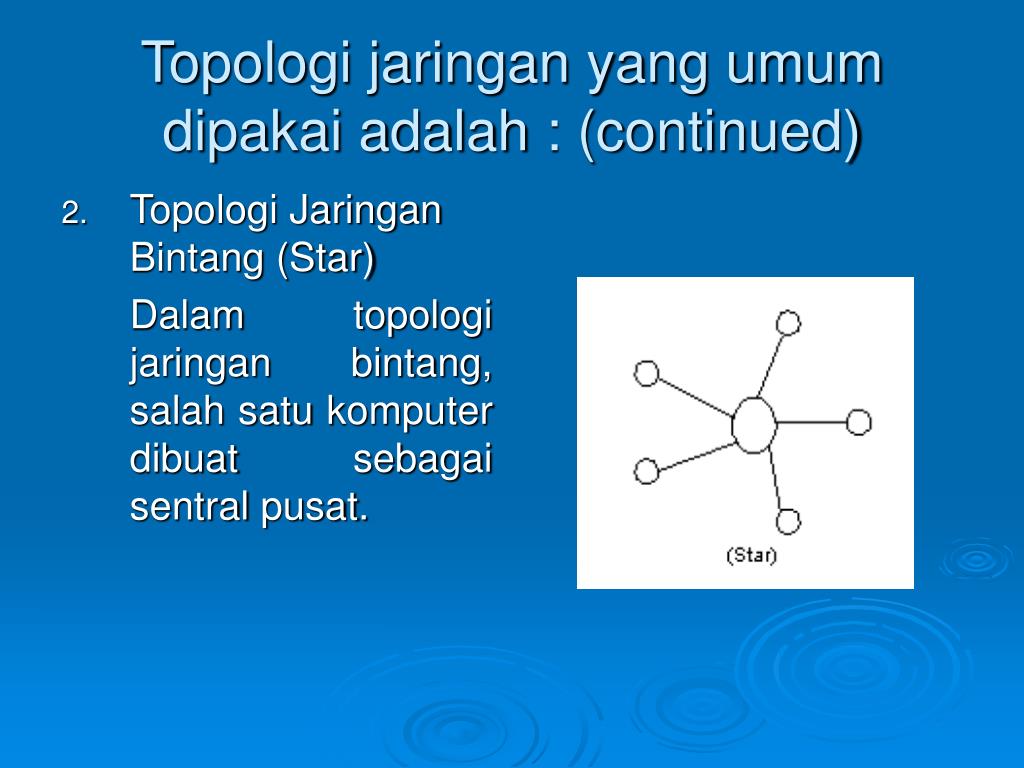

  17. Topologi jaringan yang umum dipakai adalah : (continued) • Topologi Jaringan Bintang (Star) Dalam topologi jaringan bintang, salah satu komputer dibuat sebagai sentral pusat.

  18. Topologi jaringan yang umum dipakai adalah : (continued) • Topologi Jaringan Bus Semua komputer dihubungkan secara langsung pada medium transmisi dengan konfigurasi yang disebut Bus.

  19. Topologi jaringan yang umum dipakai adalah : (continued) • Topologi Jaringan Pohon (Tree) disebut juga topologi jaringan bertingkat yang biasa digunakan untuk interkoneksi antar komputer dengan hirarki yang berbeda.

  20. Topologi jaringan yang umum dipakai adalah : (continued) • Topologi Jaringan Cincin (Ring) Topologi yang semua komputernya terhubung pada satu jalur utama yang hanya 1 arah dan tidak memiliki server yang tetap.
