JARINGAN KOMPUTER

1. JARINGAN KOMPUTER KULIAH I

2. Pengantar jaringan komputer: Pengertian jaringan komputer Manfaat jaringan komputer Komponen jaringan komputer KONSEP JARINGAN KOMPUTER • Topologi Jaringan Komputer • Bus • Ring • Star • Internetworking: • Hub/Switch • Repeater • Bridge • Router • Brouter • Gateway Macam Jaringan Komputer: • Jaringan broadcast • Jaringan point-to-point • Local Area Network • Metropolitan Area Network • Wide Area Network

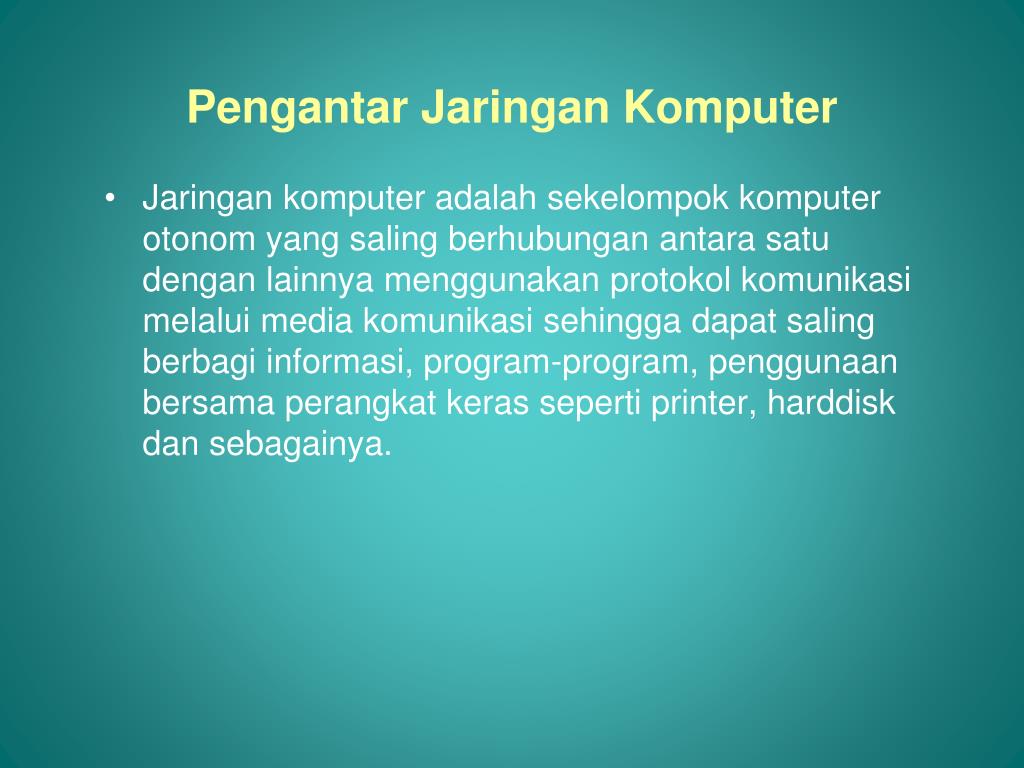

3. Jaringan komputer adalah sekelompok komputer otonom yang saling berhubungan antara satu dengan lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, program-program, penggunaan bersama perangkat keras seperti printer, harddisk dan sebagainya. Pengantar Jaringan Komputer

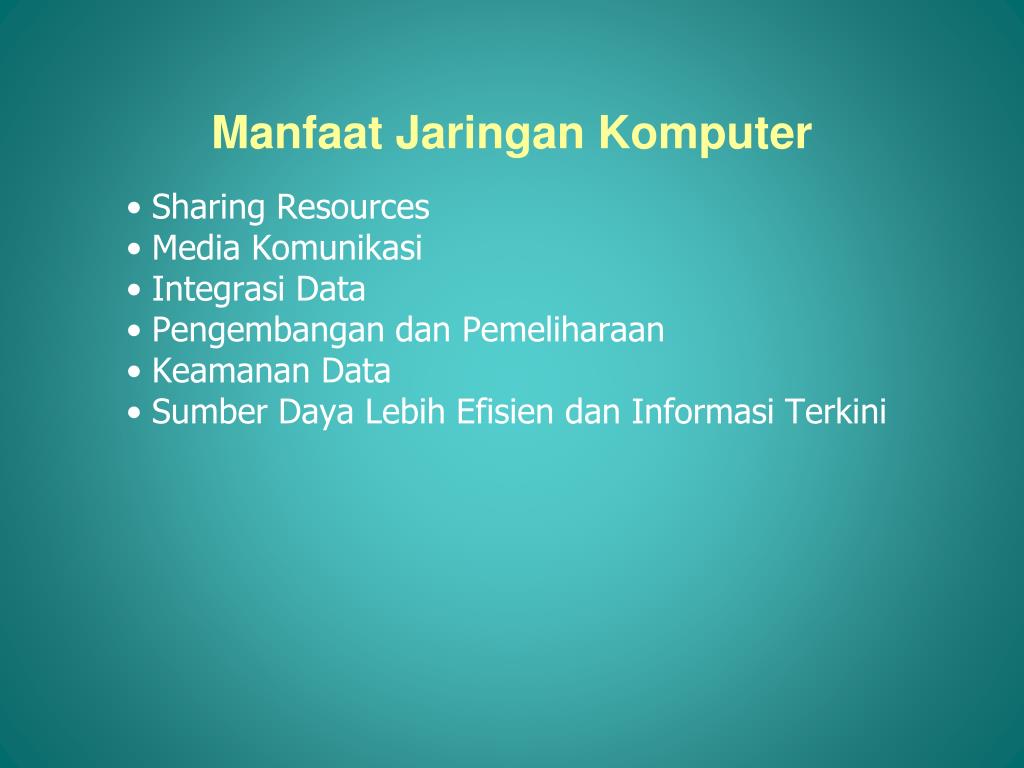

4. Sharing Resources Media Komunikasi Integrasi Data Pengembangan dan Pemeliharaan Keamanan Data Sumber Daya Lebih Efisien dan Informasi Terkini Manfaat Jaringan Komputer

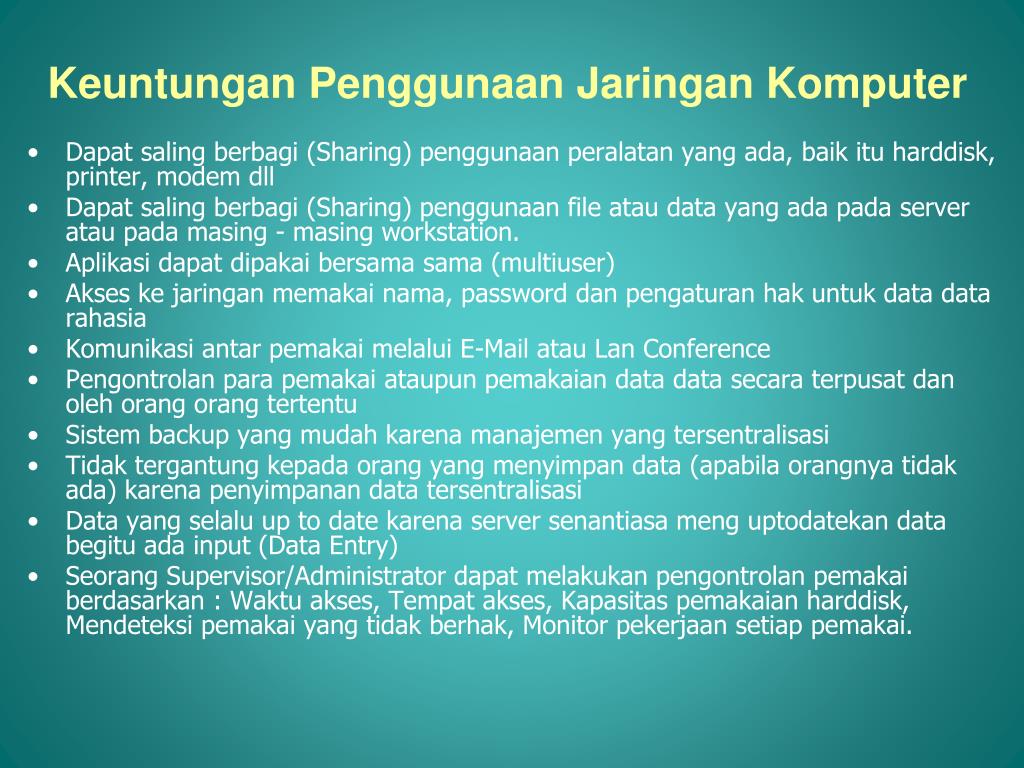

5. Dapat saling berbagi (Sharing) penggunaan peralatan yang ada, baik itu harddisk, printer, modem dll Dapat saling berbagi (Sharing) penggunaan file atau data yang ada pada server atau pada masing - masing workstation. Aplikasi dapat dipakai bersama sama (multiuser) Akses ke jaringan memakai nama, password dan pengaturan hak untuk data data rahasia Komunikasi antar pemakai melalui E-Mail atau Lan Conference Pengontrolan para pemakai ataupun pemakaian data data secara terpusat dan oleh orang orang tertentu Sistem backup yang mudah karena manajemen yang tersentralisasi Tidak tergantung kepada orang yang menyimpan data (apabila orangnya tidak ada) karena penyimpanan data tersentralisasi Data yang selalu up to date karena server senantiasa meng uptodatekan data begitu ada input (Data Entry) Seorang Supervisor/Administrator dapat melakukan pengontrolan pemakai berdasarkan : Waktu akses, Tempat akses, Kapasitas pemakaian harddisk, Mendeteksi pemakai yang tidak berhak, Monitor pekerjaan setiap pemakai. Keuntungan Penggunaan Jaringan Komputer

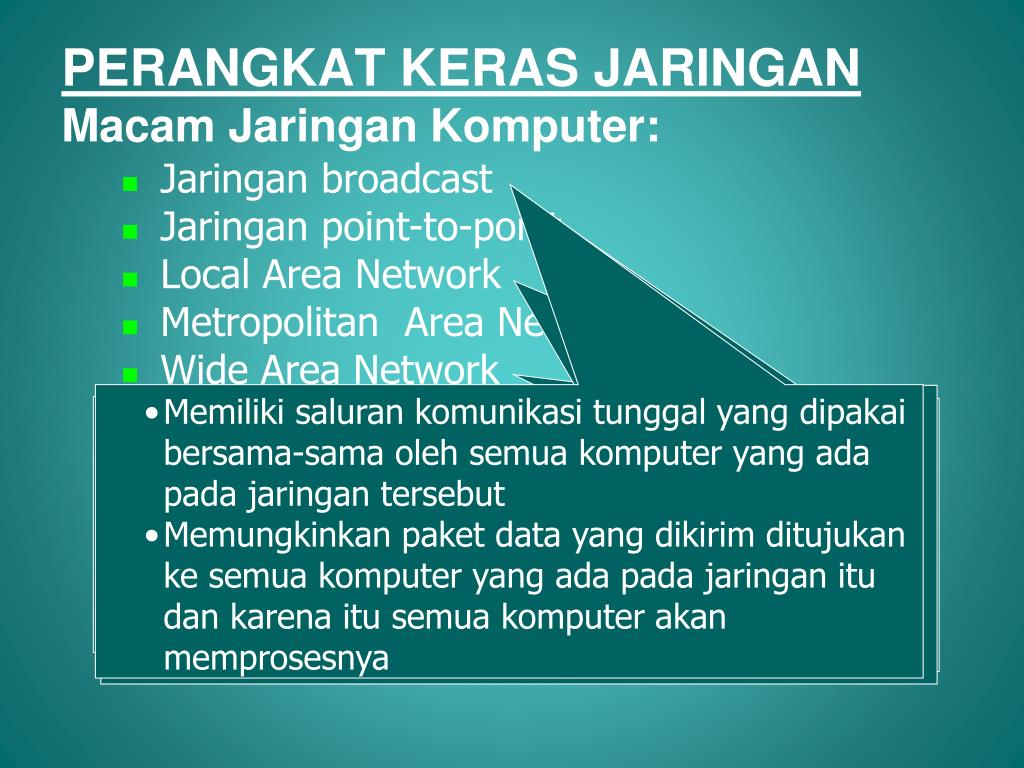

6. PERANGKAT KERAS JARINGANMacam Jaringan Komputer: • Jaringan broadcast • Jaringan point-to-point • Local Area Network • Metropolitan Area Network • Wide Area Network • Memiliki saluran komunikasi tunggal yang dipakai bersama-sama oleh semua komputer yang ada pada jaringan tersebut • Memungkinkan paket data yang dikirim ditujukan ke semua komputer yang ada pada jaringan itu dan karena itu semua komputer akan memprosesnya • Terdiri dari sejumlah pasangan komputer yang ada pada jaringan komputer • Apabila paket data dikirim dari sumber ke tujuan, maka akan melewati komputer yang menjadi perantara. Karena itu rute dan jaraknya berbeda-beda sehingga diperluka suatu Routing Algorithm • Jaringan ini digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam suatu perusahaan yang menggunakan peralatan secara bersama-sama. • Biasanya jaringan ini tidak menggunakan fasilitas dari perusahaan telekomunikasi umum • MAN pada dasarnya merupakan versi LAN yang berukuran yang lebih besar dan biasanya memakai teknologi yang sama dengan LAN • MAN merupakan pilihan untuk membangun jaringan komputer antarkantor dalam suatu kota • Memiliki jarak dengan radius 10 – 50 Km. • WAN memiliki jarak yang sangat luas, mencakup negara dan benua • Komponen yang dipakai dalam berkomunikasi biasanya terdiri dari: • - Kabel Transmisi • - Elemen switching

7. Topologi adalah istilah yang digunakan untuk menguraikan cara bagaimana komputer terhubung dalam suatu jaringan Topologi fisik jaringan terdiri dari: - Bus - Ring - Star TOPOLOGI JARINGAN

8. Server Workstation Workstation Topologi Jaringan Bus

9. Server Workstation Workstation Workstation Topologi Jaringan Ring

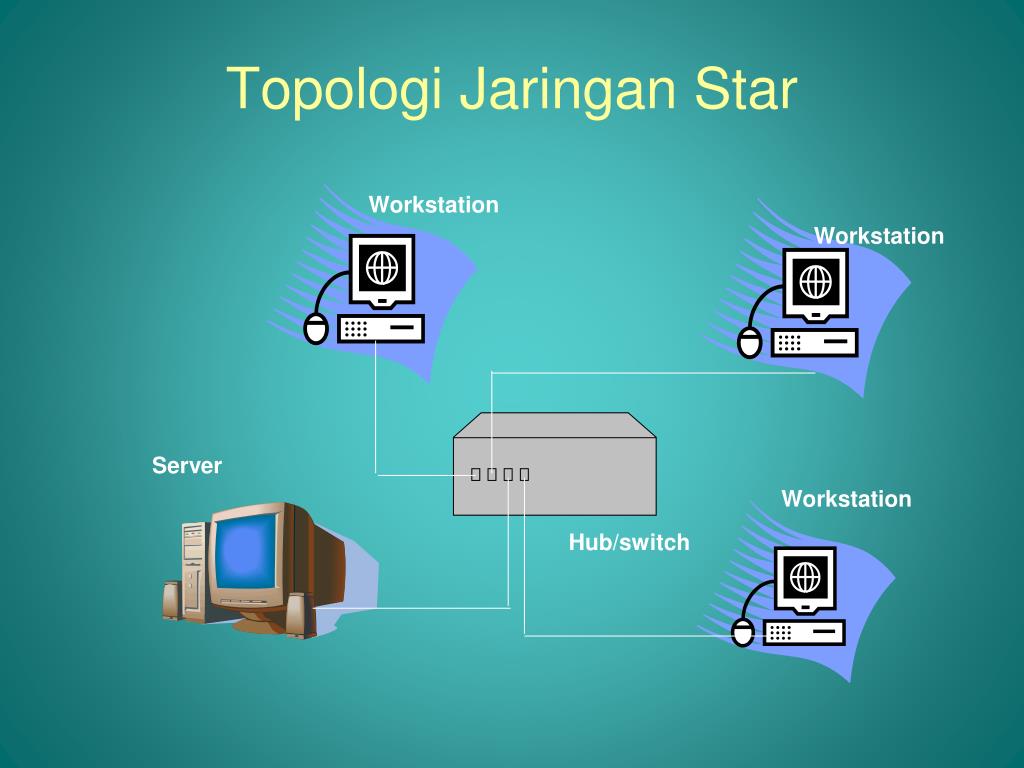

10. Workstation Workstation Server Workstation Hub/switch Topologi Jaringan Star

11. Faktor-faktor yang perlu mendapat pertimbangan dalam pemilihan topologi jaringan Biaya Kecepatan Lingkungan Ukuran Konektivitas Analisis Pemilihan Topologi

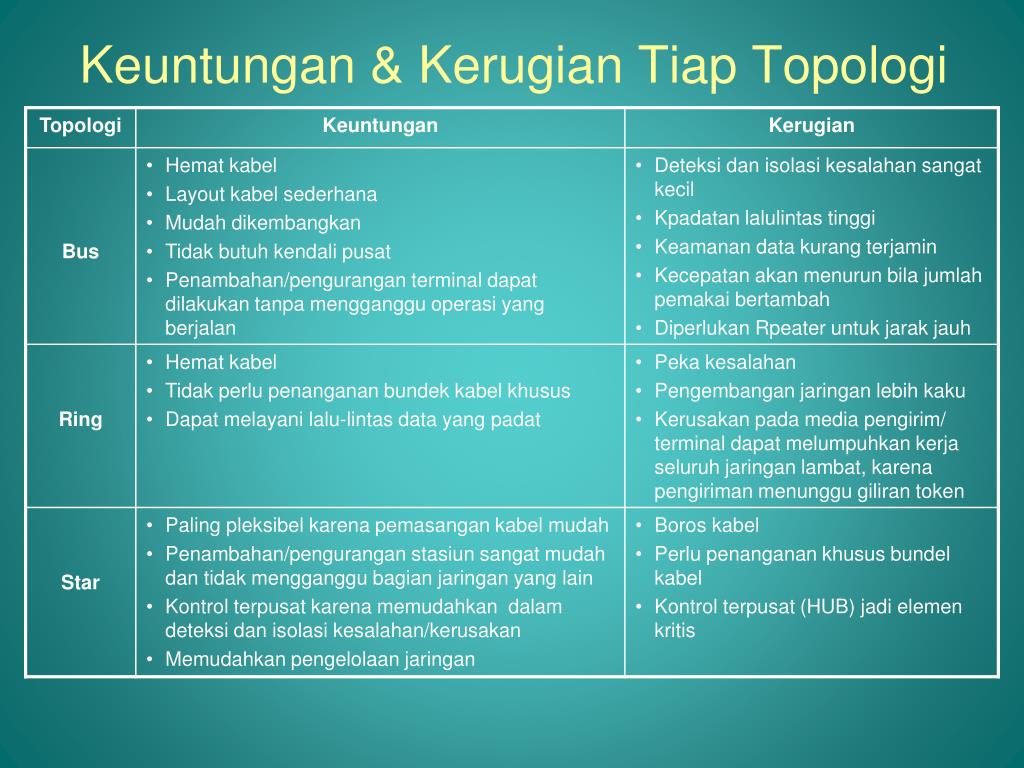

12. Keuntungan & Kerugian Tiap Topologi

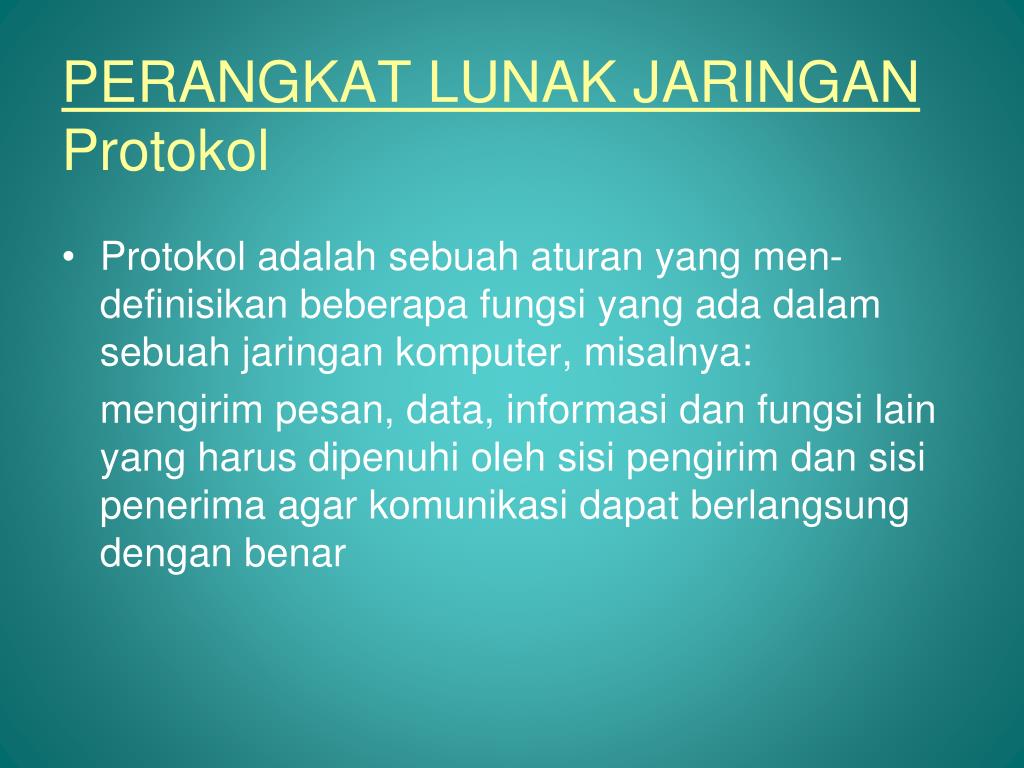

13. Protokol adalah sebuah aturan yang men-definisikan beberapa fungsi yang ada dalam sebuah jaringan komputer, misalnya: mengirim pesan, data, informasi dan fungsi lain yang harus dipenuhi oleh sisi pengirim dan sisi penerima agar komunikasi dapat berlangsung dengan benar PERANGKAT LUNAK JARINGANProtokol

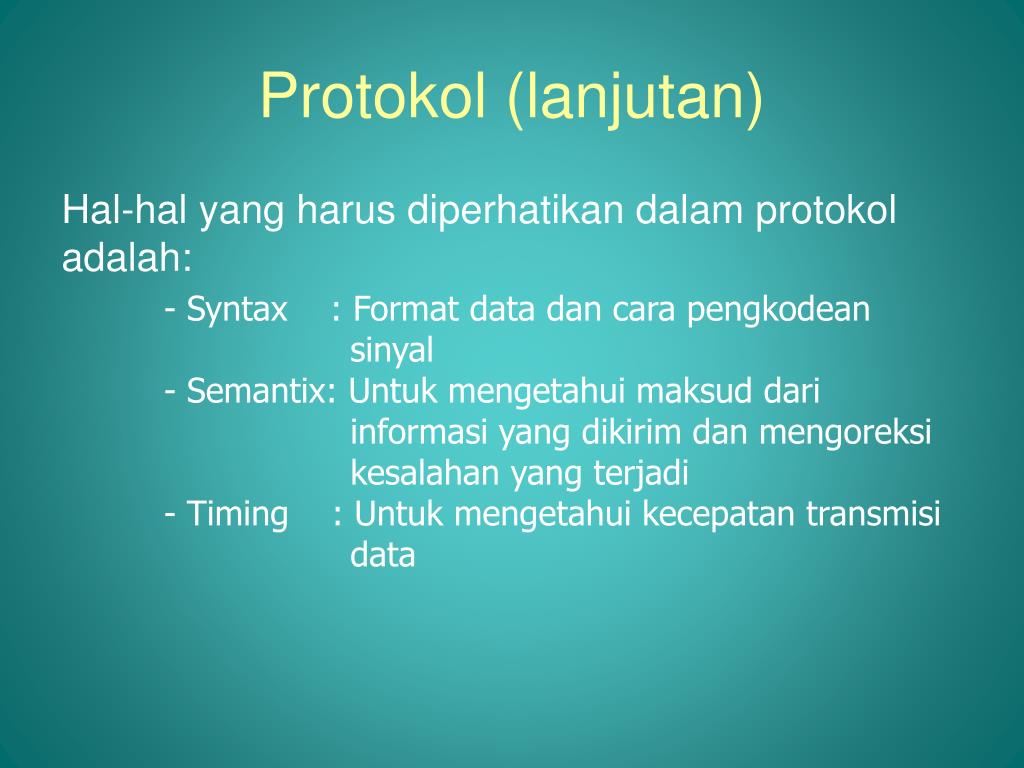

14. Hal-hal yang harus diperhatikan dalam protokol adalah: Protokol (lanjutan) - Syntax : Format data dan cara pengkodean sinyal - Semantix: Untuk mengetahui maksud dari informasi yang dikirim dan mengoreksi kesalahan yang terjadi - Timing : Untuk mengetahui kecepatan transmisi data

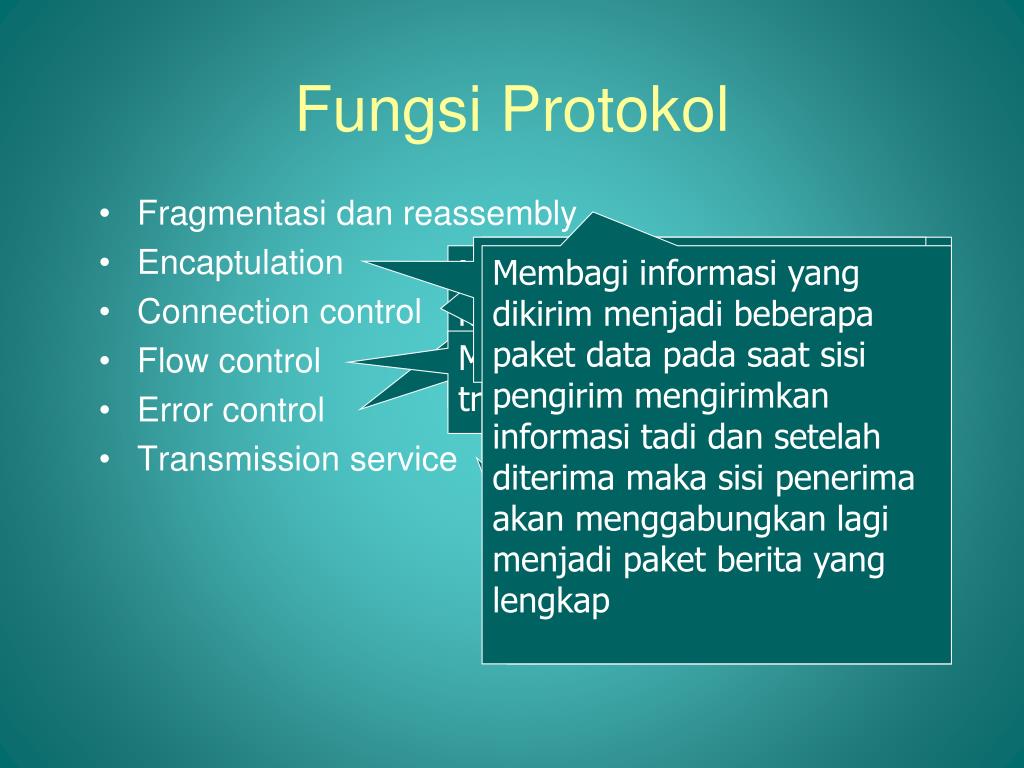

15. Fragmentasi dan reassembly Encaptulation Connection control Flow control Error control Transmission service Fungsi Protokol Melengkapi berita yang dikirimkan dengan address, kode-kode koreksi, dll. Membangun hubungan komunikasi dari transmitter dan receiver, termasuk dalam hal pengiriman data dan mengakhiri hubungan Mengontrol terjadinya kesalahan yang terjadi pada waktu data dikirimkan Membagi informasi yang dikirim menjadi beberapa paket data pada saat sisi pengirim mengirimkan informasi tadi dan setelah diterima maka sisi penerima akan menggabungkan lagi menjadi paket berita yang lengkap Mengatur perjalanan data dari transmitter ke receiver Memberi pelayanan komunikasi data khususnya yang berkaitan dengan prioritas dan keamanan serta perlindungan data

16. Susunan Protokol Gambar Layer, Protokol dan Interface

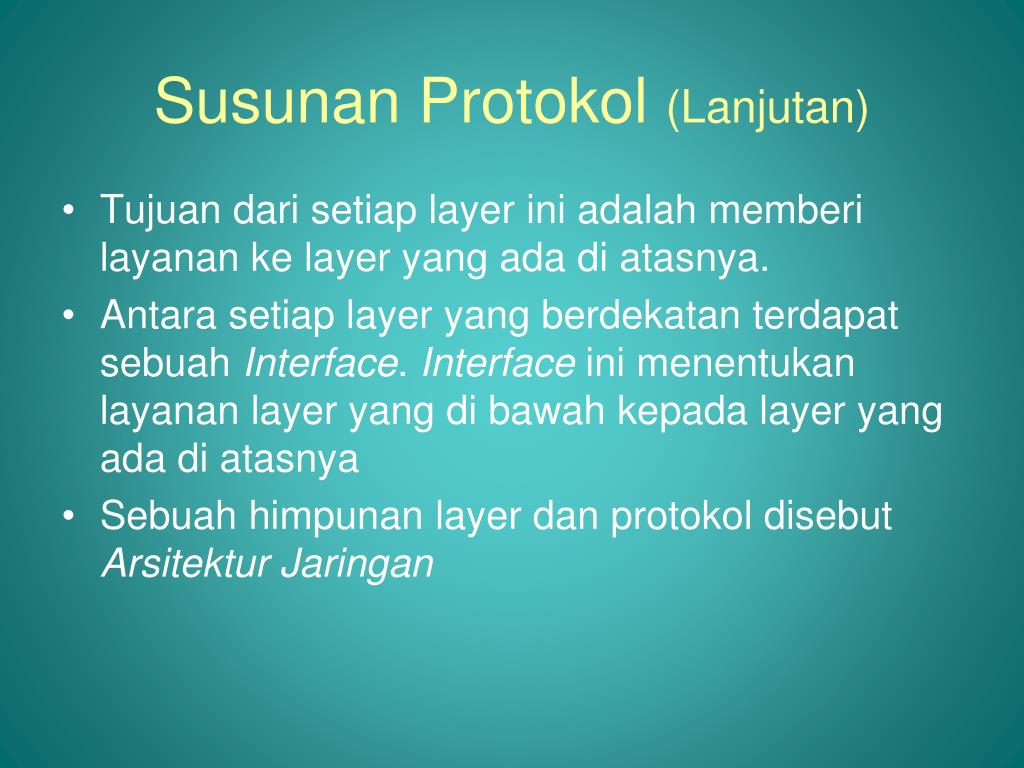

17. Tujuan dari setiap layer ini adalah memberi layanan ke layer yang ada di atasnya. Antara setiap layer yang berdekatan terdapat sebuah Interface. Interface ini menentukan layanan layer yang di bawah kepada layer yang ada di atasnya Sebuah himpunan layer dan protokol disebut Arsitektur Jaringan Susunan Protokol (Lanjutan)

18. Perusahaan yang berperan dalam usaha standardisasi: - EIA (Electronic Industries Assosiation) - CCITT (Committe Consultative Internationale de Telegrapque et Telephonique) - ISO (International Standards Organization) - ANSI (American National Standard Institute) - IEEE (Institute of electrical and electronic Engineers) Standardisasi Protokol

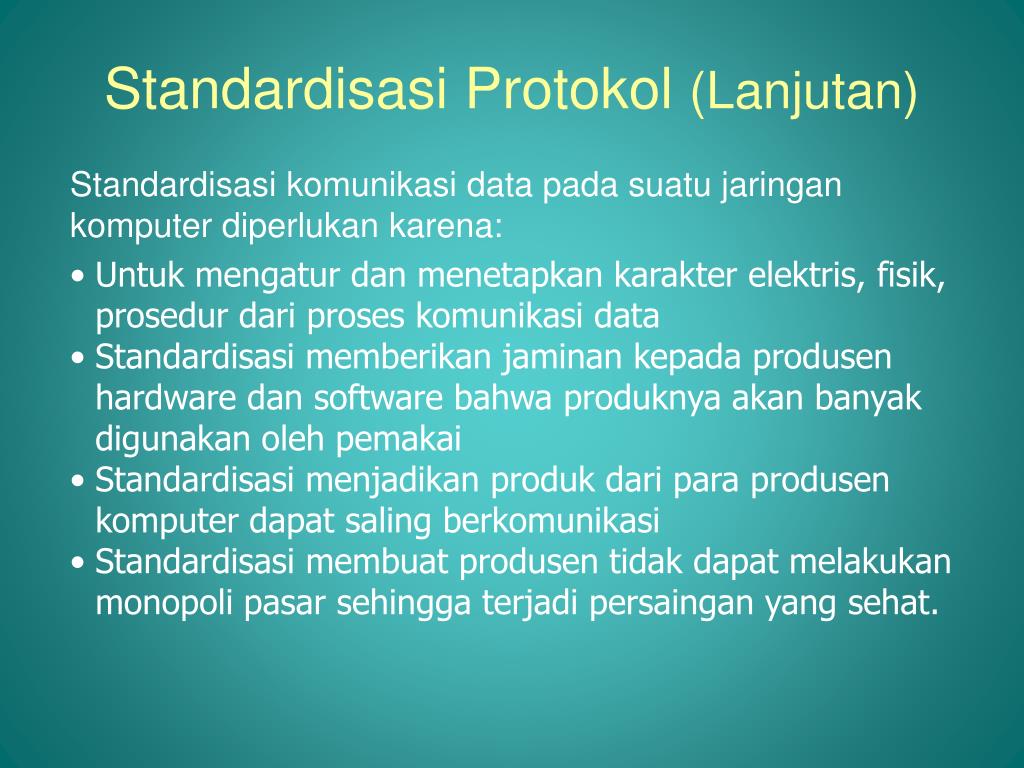

19. Standardisasi komunikasi data pada suatu jaringan komputer diperlukan karena: Standardisasi Protokol (Lanjutan) • Untuk mengatur dan menetapkan karakter elektris, fisik, prosedur dari proses komunikasi data • Standardisasi memberikan jaminan kepada produsen hardware dan software bahwa produknya akan banyak digunakan oleh pemakai • Standardisasi menjadikan produk dari para produsen komputer dapat saling berkomunikasi • Standardisasi membuat produsen tidak dapat melakukan monopoli pasar sehingga terjadi persaingan yang sehat.

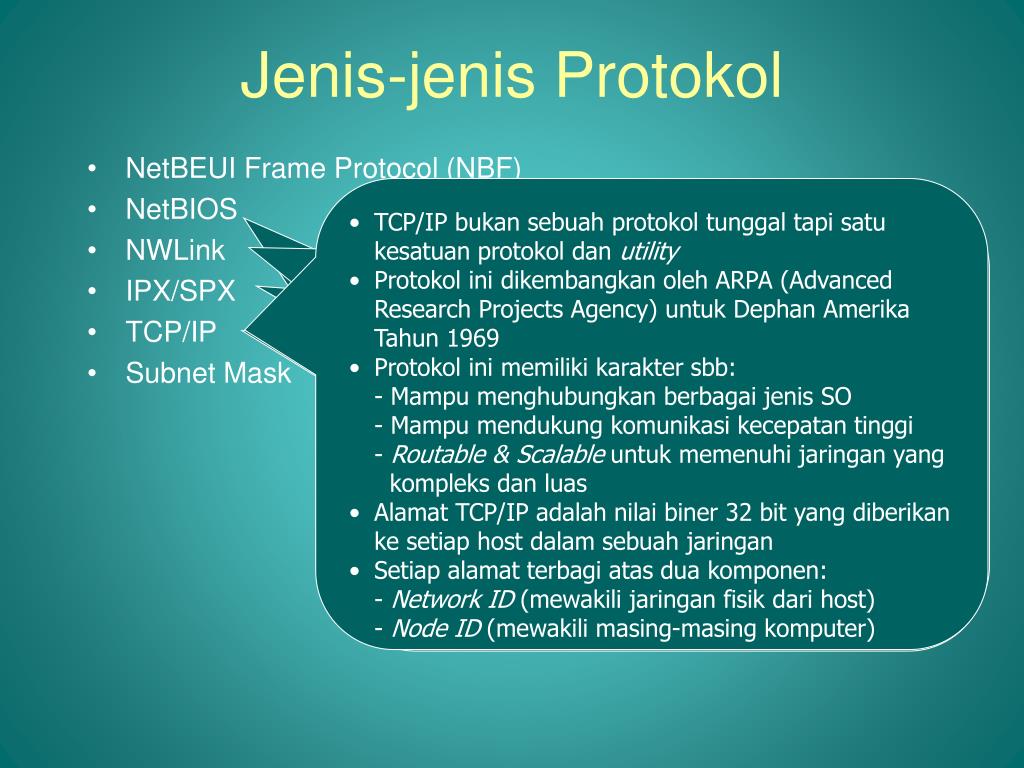

20. Jenis-jenis Protokol • TCP/IP bukan sebuah protokol tunggal tapi satu kesatuan protokol dan utility • Protokol ini dikembangkan oleh ARPA (Advanced Research Projects Agency) untuk Dephan Amerika Tahun 1969 • Protokol ini memiliki karakter sbb: • - Mampu menghubungkan berbagai jenis SO • - Mampu mendukung komunikasi kecepatan tinggi • - Routable & Scalable untuk memenuhi jaringan yang • kompleks dan luas • Alamat TCP/IP adalah nilai biner 32 bit yang diberikan ke setiap host dalam sebuah jaringan • Setiap alamat terbagi atas dua komponen: • - Network ID (mewakili jaringan fisik dari host) • - Node ID (mewakili masing-masing komputer) • NetBEUI Frame Protocol (NBF) • NetBIOS • NWLink • IPX/SPX • TCP/IP • Subnet Mask • Digunakan oleh protokol stack TCP/IP untuk menentukan bahwa host yang akan dicoba dikomunikasikan berada di jaringan lokal yang sama atau berada di jaringan remote. Ini adalah bagian yang sangat penting dalam TCP/IP • Klasifikasi dari Subnet Mask sbb: • Dikembangkan oleh IBM • Fungsinya: • Naming Services • Menyebarkan nama group, user dan komputer ke jaringan • DataGram Support • Menyediakan transmisi tanpa koneksi yang tidak menjamin suksesnya pengiriman paket (<= 512 bytes). Metode ini digunakan oleh Naming services • Session support • Memungkinkan transmisi dimana sebuah virtual circuit sesion diadakan sedemikian rupa shg pengiriman paket dpt dipantau dan dikenali • Kompatibel dengan IPX/SPX • Merupakan suatu implementasi 32 bit Microsoft dari protokol stack • Dapat digunakan untuk menghubungkan antara komputer WindowsNT, MS-DOS dan Windows lainnya, koneksi ini dicapai melaui variasi komunikasi. • Sangat cocok diterapkan di platform Intel tetapi tidak cocok untuk platformyang lainnya. • Dikembangkan oleh IBM • Keuntungan: • Batas 254 session didalam NetBEUI sudah dihilangkan • Menyediakan alokasi memori otomatis sehingga dinamis, tidak diperlukan pra konfigurasi dan penggunaan total memori oleh stack protokol menurun • Kerugian: • Tidak mampu di-route-kan shg secara virtual tidak berguna untuk WAN • Kebergantungan pada pesan broadcast untuk mengkomunikasikan data didalam jaringan • Diimplementasikan dalam jaringan Novell Netware • IPX bertanggung jawab untuk routing dan pengiriman paket, sementara SPX menciptakan hubungan dan menyediakan acknowledgement dari pengiriman paket tersebut • Urutan dari alamat IP dan host sbb:
