  1. Spektrometria w podczerwieni B. Augustyniak B. Augustyniak

  2. Zagadnienia Techniki spektroskopii absorpcyjnej w podczerwieni Spektrofotometry siatkowe (IR) i fourierowskie (FTIR B. Augustyniak

  3. Tematyka • Spektroskopia - podział i zastosowanie • Promieniowanie elektromagnetyczne • Oddziaływanie promieniowania elektromagnetycznego z drgającymi molekułami • Częstości grupowe • Zastosowanie spektroskopii w podczerwieni • Budowa i zasada działania spektrometrów do podczerwieni: - klasycznych - fourierowskich dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

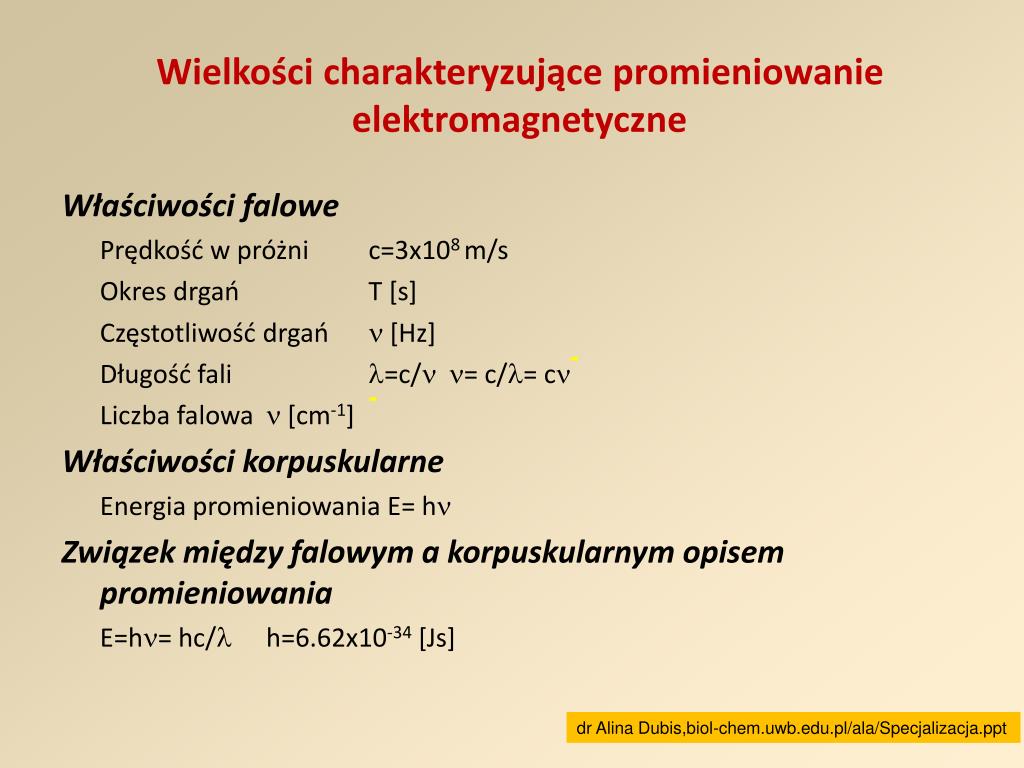

  4. Wielkości charakteryzujące promieniowanie elektromagnetyczne Właściwości falowe Prędkość w próżni c=3x108 m/s Okres drgań T [s] Częstotliwość drgań  [Hz] Długość fali =c/= c/= c Liczba falowa  [cm-1] Właściwości korpuskularne Energia promieniowania E= h Związek między falowym a korpuskularnym opisem promieniowania E=h= hc/ h=6.62x10-34 [Js] - - dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  5. Widmo fal EM a spektroskopia http://www.fizyka.umk.pl/~psz/w13.pdf B. Augustyniak

  6. Widmo promieniowania elektromagnetycznego 780 nm – 1 mm 0.7 – 5 m – bliska podczerwień (NIR) 5 – 30 m – średnia podczerwień (MIR) 30 – 1000 m – daleka podczerwień (FAR) dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  7. Widmo fal EM a spektroskopia IR B. Augustyniak Appendix_1_Qual_Instrumentation_03.pdf

  8. Podział zakresu średniej podczerwieni 4000 – 400 cm-1 • 4000-2500 cm-1 drgania rozciągające wiązań pojedynczych pomiędzy atomami znacznie różniącymi się masą np. C-H, O-H, N-H, S-H • 2500-2000 cm-1 drgania rozciągające wiązań potrójnych C≡C , C≡N • 2000-1500 cm-1 drgania rozciągające wiązań podwójnych C=C, C=N, N=N, N=O • 1500-1000 cm-1 „obszar daktyloskopowy” • Drgania rozciągające wiązań pojedynczych atomów o zbliżonych masach: C-C, C-N, C-O • Drgania deformacyjne różnych wiązań • Drgania szkieletowe cząsteczki • 1000- 600 cm-1drgania deformacyjne poza płaszczyzną wiązań C-H w układach aromatycznych i alkenylowych dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  9. Jak promieniowanie elektromagnetyczne oddziałuje z materią • Całkowita energia cząsteczki jest rozdzielona pomiędzy różne rodzaje energii. Rodzaje energii są powiązane z różnymi formami ruchu cząsteczki: • Translacyjna • Rotacyjna • Oscylacyjna • Elektronowa Promieniowanie radiowe powoduje zmianę orientacji magnetycznej jąder (Spektrometria NMR) Promieniowanie mikrofalowe powoduje wzbudzenie rotacji (Spektroskopia mikrofalowa) Promieniowanie podczerwone – wzbudza oscylacje atomów (Spektroskopia IR) Promieniowanie widzialne i ultrafioletowe – przejścia między poziomami elektronowymi powłoki walencyjnej (Spektroskopia UV-VIS) dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  10. Rodzaje drgań molekuł Drgania rozciągające – następują zmiany odległości między atomowych wzdłuż osi wiązań. rozciągające symetryczne (symmetrical stretching) rozciągające asymetryczne (assymetrical stretching) Drgania zginające – zmianie ulegają kąty pomiędzy wiązaniami nożycowe (scissoring) kołyszące (rocking) kołyszące (rocking) kołyszące (rocking) http://www.fizyka.umk.pl/~psz/w13.pdf B. Augustyniak

  11. Rodzaje drgań Drgania rozciągające Drgania deformacyjne W płaszczyźnie Kołyszące Nożycowe Poza płaszczyzną Wachlarzowe Skręcające dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  12. Stretch – Vibration or oscillation along the line of the bond • Bend – Vibration or oscillation not along the line of the bond H H C C H H H H H H C C C C C C C C H H H H symmetric asymmetric scissor in plane twist out of plane wag rock chemistry.bd.psu.edu/justik/...212/.../CHEM%20210%20IR%202010.ppt

  13. Drgania oscylacyjne cząsteczki wody Cząsteczka nieliniowa posiada 3N-6 (3x3 - 6) oscylacyjnych stopni swobody O-H drganie rozciągające asymetryczne O-H drganie rozciągające symetryczne O-H drganie deformacyjne dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  14. Oscylacje molekuł Oscylacje molekuły dwuatomowej z dobrym przybliżeniem opisuje prawo Hooke’a: gdzie  jest liczbą falową [cm-1], m1 oraz m2 masami atomów 1 oraz 2 [kg], c - prędkością dźwięku oraz f stałą siłową wiązania [N/m]. f is proportional to bond strength or bond order. C=O vibrates at a higher frequency than C-O. Furthermore, the change in the force constant of different carbonyl groups can be understood based on the contribution of resonance structures. The base value for the stretching frequency of a carbonyl (e.g., acetone) is CO ˜ 1715 cm-1. http://www.fizyka.umk.pl/~psz/w13.pdf

  15. Zależność częstości drgań od masy i siły wiązania atomów http://www.fizyka.umk.pl/~psz/w13.pdf B. Augustyniak

  16. Zależność częstości drgań od masy i siły wiązania atomów Photosynth Res (2009) 101:157–170 B. Augustyniak

  17. Rodzaje drgań w zakresie średniej podczerwieni dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  18. Warunki niezbędne dla rezonansowego oddziaływania światła na drgania molekuły 1 2 3 B. Augustyniak http://www.fizyka.umk.pl/~psz/w13.pdf

  19. Opis ilościowy efektu absorbcji energii przez molekuły http://www.fizyka.umk.pl/~psz/w13.pdf B. Augustyniak

  20. Wielkości opisujące zjawisko absorpcji Intensywność wiązkipadającej I0 przechodzącej I Absorbancja A=logI0 /I Transmitancja T= I/I0x100%  A=log1/T Prawo Lamberta-Beera A=cl dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  21. WIDMO ABSORPCJI Each stretching and bending vibration occurs with a characteristic frequency as the atoms and charges involved are different for different bonds The y-axis on an IR spectrum is in units of % transmittance In regions where the EM field of an osc. bond interacts with IR light of the same  – transmittance is low (light is absorbed) In regions where no osc. bond is interacting with IR light, transmittance nears 100% chemistry.bd.psu.edu/justik/...212/.../CHEM%20210%20IR%202010.ppt

  22. Widmo transmisji oraz aborbcji http://www.fizyka.umk.pl/~psz/w13.pdf B. Augustyniak

  23. Rezonanse częstotliwości rgań własnych atomów B. Augustyniak

  24. Podczerwień bliska NIR 0.7 – 5 m Pasma absorpcyjne pochodzą od podstawowych drgań oscylacyjnych dających nadtony i pasma kombinacyjne. W tym regionie występują nadtony drgań rozciągających wiązań: • OH – np. w wodzie (trzy pasma o różnej intensywności pozwalają na pomiary wilgotności w zakresie 1-90%) • NH - organiczny azot ( amidy) • CH – oleje Zastosowanie: • badanie zawartości wilgoci w mące, skrobi, mleku w proszku, kawie rozpuszczalnej, chipsach • analiza widma światła odbitego lub emitowanego przez planety dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  25. Podczerwień daleka FAR – poniżej 200 cm-1 30 – 1000 m • W tym obszarze zachodzi absorpcja spowodowana przejściami pomiędzy różnymi poziomami rotacyjnymi w cząsteczce Zastosowanie: • badanie rezonansu sieci kryształów • badanie drgań o niskiej częstotliwości całych zrębów molekularnych białek oraz fragmentów łańcuchów aminokwasowych lub też całych molekuł względem siebie dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  26. W jakim obszarze absorbują grupy funkcyjne?

  27. Absorpcja drgań rozciągających wiązań pojedynczych i wielokrotnych dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  28. Kwantowa liczba oscylacji Kwantowa liczba rotacji Krzywe energii potencjalnej dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  29. Krzywe energii potencjalnej http://www.authorstream.com/Presentation/parmar.arpan-76792-infrared-spectroscopy-instruments-final-ir-sem-education-ppt-powerpoint/

  30. Widmo formaldehydu H2C=O w fazie gazowej Cząsteczka nieliniowa posiada 3N-6 oscylacyjnych stopni swobody czyli 3x4-6 = 6 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  31. Analiza widma IR • Krok pierwszy: • W obszarze 1820-1660 cm-1 poszukujemy pasma karbonylowego. Jest to zazwyczaj najbardziej intensywne pasmo w widmie. Jeżeli takie pasmo zostało znalezione poszukujemy innych pasm związanych z grupami funkcyjnymi zawierającymi wiązanie C=O dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

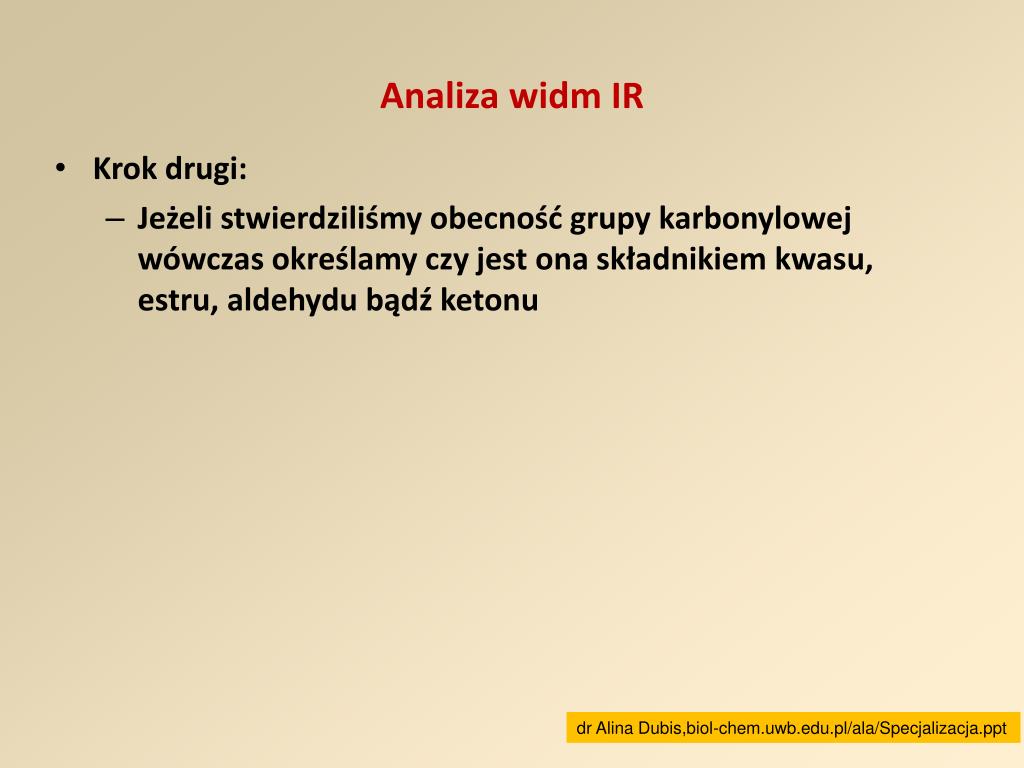

  32. Analiza widm IR • Krok drugi: • Jeżeli stwierdziliśmy obecność grupy karbonylowej wówczas określamy czy jest ona składnikiem kwasu, estru, aldehydu bądź ketonu dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  33. Kwasy • szeroka absorpcja O-H 3300-2500 cm-1 • pasmo drgań rozciągających C-O o średniej intensywności 1100-1300 cm-1 • C=O 1725-1700 cm-1 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  34. Estry • pasmo drgań rozciągających C-O o średniej intensywności 1100-1300 cm-1 • C=O 1745-1720 cm-1 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  35. Aldehydy • dwa słabe pasma C-H ok. 2850 i 2750 cm-1 • C=O 1740-1720 cm-1 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  36. Ketony • C=O 1725-1705 cm-1 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  37. Analiza widm IR • Krok trzeci • Jeżeli w widmie nieobecne jest pasmo karbonylowe wówczas poszukujemy pasma O-H alkoholu w obszarze 3300-2600 cm-1 oraz pasma C-O w obszarze 1300-1100 cm-1 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

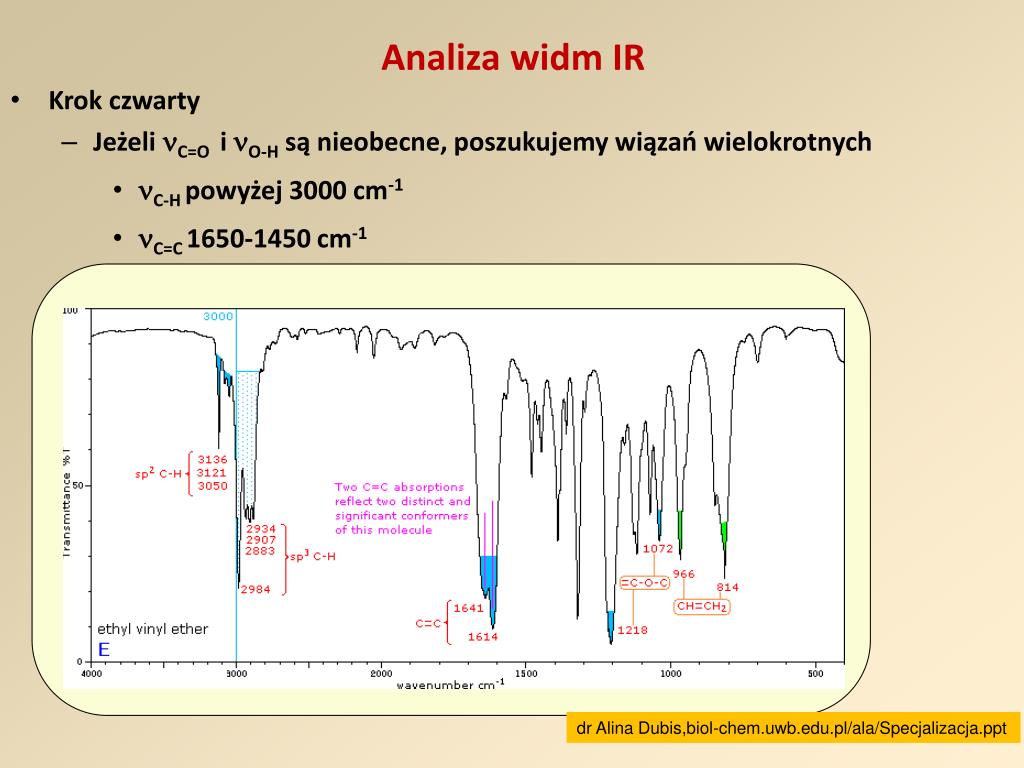

  38. Analiza widm IR • Krok czwarty • Jeżeli C=O i O-H są nieobecne, poszukujemy wiązań wielokrotnych • C-H powyżej 3000 cm-1 • C=C 1650-1450 cm-1 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  39. Analiza widm IR • Krok piąty • brak grup funkcyjnych świadczy o obecności alkanu lub halogenopochodnej dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  40. Zastosowanie spektroskopii w podczerwieni w zakresie średniej podczerwieni4000-400 cm-1 • Identyfikacja substancji o znanej strukturze • Określanie struktury cząsteczki na podstawie tabeli częstości grupowych • Określanie czystości związków • Kontrola przebiegu reakcji • Analiza ilościowa • Badanie oddziaływań międzycząsteczkowych dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  41. Zastosowanie spektroskopii IR w analizie związków nieorganicznych KNO2 sieć krystaliczna składa się z kationów K+i anionów NO2- Można założyć, że drgania jonów są niezależne od siebie W widmie IR będziemy obserwować 3N-6 pasm anionu NO2- sym 1335 cm-1 asym1250 cm-1 • 830 cm-1 • Zmiana kationu powoduje jedynie niewielkie przesunięcia pasm anionu • Gdy kation powoduje modyfikację krystalograficzną, ulegają zmianie pasma absorpcyjne związane z drganiami sieci krystalograficznej, występujące w dalekiej podczerwieni – poniżej 600 cm-1 dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  42. SPEKTROMETRY

  43. Zasada badania widm Zasada badania spektrometrem podczerwieni S – źródło promieniowania, P – komora wiązki próbki, O – komora wiązki odniesienia, F – fotometr, M – monochromator, D – detektor, W – wzmacniacz, R – rejestrator. Porównywane jest natężenie promieniowania przechodzącego przez ‘P’ i ‘O’ B. Augustyniak Oleś A. Metody doświadczalne fizyki ciała stałego, WNT, Warszawa, 1998

  44. Spektrometry IR dyspersyjny fourierowski dr Alina Dubis,biol-chem.uwb.edu.pl/ala/Specjalizacja.ppt

  45. IR Sources Sources - inert solids that heat electrically to 1500 – 2200 K. •Emit blackbody radiation produced by atomic and molecular oscillations excited in the solid by thermal energy. •The inert solid “glows” when heated. •Common sources: 1. Nernst glower - constructed of a rod of a rare earth oxide (lanthanide) with platinum leads. 2. Globar - Silicon carbide rod with water cooled contacts to prevent arcing. 3. Incandescent wire - tightly wound wire heated electrically. Longer life but lower intensity. www.lasalle.edu/~prushan/...files/Instrumental%20Lecture%208.ppt

  46. DETECTORS 1. Thermal transducer • Constructed of a bimetal junction, which has a temperature dependant potential (V). (similar to a thermocouple) • Have a slow response time, so they are not well suited to FT-IR. 2. Pyroelectric transducer • Constructed of crystalline wafers of triglycine sulfate (TGS) that have a strong temperature dependent polarization. • Have a fast response time and are well suited for FT-IR. 3. Photoconducting transducer • Constructed of a semiconducting material (lead sulfide, mercury/cadmium telluride, or indium antimonide) deposited on a glass surface and sealed in an evacuated envelope to protect the semiconducting material from the environment. • Absorption of radiation promotes nonconducting valence electrons to a conducting state, thus decreasing the resistance () of the semiconductor. • Fast response time, but require cooling by liquid N2. www.lasalle.edu/~prushan/...files/Instrumental%20Lecture%208.ppt

  47. SPEKTROMETR DYSPERSYJNY

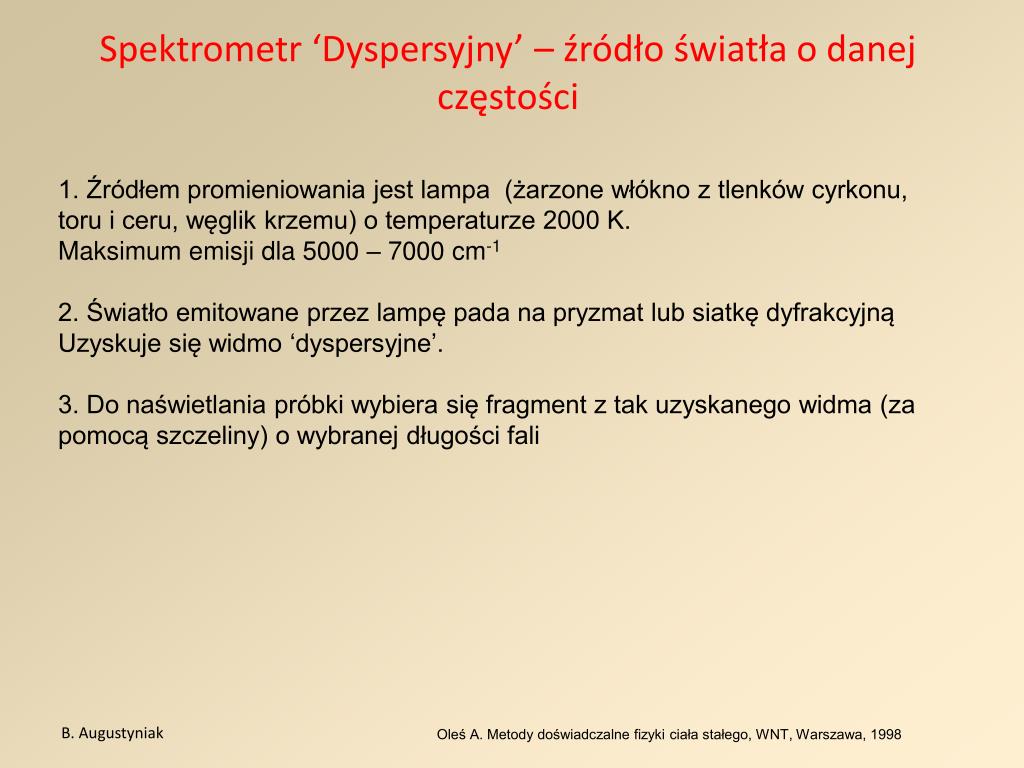

  48. Spektrometr ‘Dyspersyjny’ – źródło światła o danej częstości 1. Źródłem promieniowania jest lampa (żarzone włókno z tlenków cyrkonu, toru i ceru, węglik krzemu) o temperaturze 2000 K. Maksimum emisji dla 5000 – 7000 cm-1 2. Światło emitowane przez lampę pada na pryzmat lub siatkę dyfrakcyjną Uzyskuje się widmo ‘dyspersyjne’. 3. Do naświetlania próbki wybiera się fragment z tak uzyskanego widma (za pomocą szczeliny) o wybranej długości fali B. Augustyniak Oleś A. Metody doświadczalne fizyki ciała stałego, WNT, Warszawa, 1998

  49. Spektrometr ‘dyspersyjny’ Sposób oświetlania i analizy światła S – źródło światła ( z układu dyspersyjnego) , Z – zwierciadła, Zwierciadło Z6 - kieruje do fotometru światło z ‘O’ lub z ‘P’ B. Augustyniak Oleś A. Metody doświadczalne fizyki ciała stałego, WNT, Warszawa, 1998

  50. SPEKTROMETR FOURIEROWSKI
