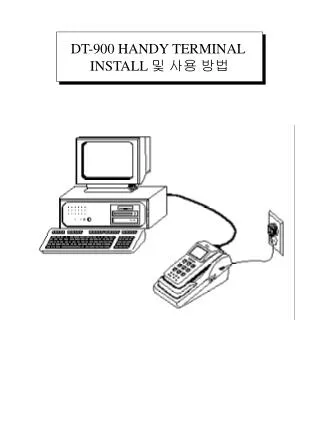

DT-900 HANDY TERMINAL INSTALL 및 사용 방법

1. DT-900 HANDY TERMINAL INSTALL 및 사용 방법

2. DT-900 핸디 터미널 1. 사용 시 주의 사항 • 제품을 함부로 분해하지 마십시오. • 과다한 충격을 가하지 마십시오. • 버튼을 볼펜 등의 뾰족한 물건으로 누르지 마십시오. • 제품 안으로 물기가 들어가지 않도록 주의 하십시오. 2. 배터리 교체 방법 • DT-900 화면 하단에 아래와 같은 그림이 나타나면 뒷면의 뚜껑을 열어서 배터리를 교체한다. - 메인 배터리 부족 표시- 이 표시가 나타날 경우 AA Size 알카라인 배터리를 교체한다. - 백업용 배터리 부족 표시- 이 표시가 나타날 경우 CR2032 리튬 배터리를 교체 한다. • 위의 두 배터리를 동시에 교체할 경우 반듯이 메인 배터리를 먼저 교체한 후 백업용 배터리를 교체한다. • 장비에서 두 개의 배터리가 동시에 빠질 경우 내장된 프로그램이 지워진다. 3. 기능키 기능 설명 F1 : “-”를 표시 하는데 사용 F8 : 화면 조명 ON/OFF. F2 : 커서를 왼쪽으로 이동. CLR 작업 중 한 단계 전 작업으로 이동 F3 : 커서를 오른쪽으로 이동. 입력된 문자를 한문자씩 지움. BS F4 : 입력된 데이터를 한 문자씩 지움. F5 : 공백 문자를 입력함. 영문/특수 문자 입력 설정 및 해제 S F6 : 화면 밝기 진하게. 장비의 전원을 ON/OFF PW F7 : 화면 밝기 흐리게.

3. DT-900 핸디 터미널 인스톨 방법 1. 장비 연결도 2. 핸디 터미널 프로그램 전송 툴 SETUP 방법 • Multi Drop Disk #1의 Setup을 실행 시킨다. • SETUP이 완료되면 프로그램 메뉴에 Multi Drop이 추가된다. • Disk #2는 메시지가 발생될 때만 사용한다.

4. 3. 핸디 터미널 프로그램 전송 툴 Setting 방법 • 위 화면 메뉴에서 “Settings”을 선택한 후 “File Setting” 메뉴에서 “Application storage Directory에 “C:\DT900\AP”를 입력한다. • Receiving data storage directory에 data file이 저장될 directory를 입력한다. • Transmitting data storage directory에 Master file이 저장된 directory를 입력한다. • Append Mode를 Check하시면 data file은 Append 모드가 된다.

5. Setting 메뉴에서 “Communication”을 선택한 후 “COM speed , Data length, Parity, Stop bit, COM port”를 각각 “9600, 8, None, 1, 0 or 1”로 설정한다. • COM Port는 PC와 DT-900 I/O BOX가 연결된 번호로 설정 한다. MultiDrop의 COM 0는 PC의 COM 1을, COM 1은 PC의 COM 2를 의미한다. 4. DT-900 핸디 터미널 프로그램 전송 준비 • 위와 같이 PC의 전송 상태를 설정 한 후 DT-700을 설정한다. • 먼저 DT-700의 Power 를 끈 후 “S” + “.” + “PW”를 동시에 누른다. MENU 1 : EXECUTE AP 2 : SET MODE 3 : DATE/TIME 4 : TRANSMIT 5 : VERION • “1 : EXECUTE AP” : 인스톨된 응용 프로그램을 실행 • “2 : SET MODE” : DT-900의 환경을 설정 • “3 : DATE/TIME” : 날짜 및 시간을 설정 • “4 : TRANSMIT” : PROGRAM INSTALL 및 DATA를 전송 • “5 : VERION” : OS 및 Patch file의 Version을 확인

6. 먼저 MENU화면에서 “3 : DATE/TIME”을 눌러서 날짜와 시간을 설정한다. • “4 : TRANMIT”를 누르면 아래와 같은 화면이 나타난다. TRANMIT 1 : MULTI INSTALL 2 : AP INSTALL 3 : DUPLICATE HT 4 : UTILITY 5 : PROTOCOL MLT 6 : PORT IR 7 : SPEEN 19K • 위와 같은 화면에서 “5 : PROTOCOL”을 입력하면 아래와 같은 화면이 나타나는데 “2 : MULTI DROP”을 선택한다. PROTOCOL 1 : FLINK 2 : MULTI DROP 2 • TRANSMIT 화면에서 “6 : PORT”를 누른 후 아래와 같은 화면이 나타나면 “ 1 : IR”을 선택한다. COM PORT 1 : IR 2 : SIF(14 PIN) 1 • TRANSMIT 화면에서 “7 : SPEED”를 누른 후 아래와 같은 화면이 나타나면 “ 2 : 9.6”을 선택한다. COM SPEED (KBPS) 1 : 2.4 6 : 115.2 2 : 9.6 3 : 19.2 4 : 38.4 5 : 57.6 2

7. TRANSMIT에서 “2 : AP INSTALL”을 선택한다 RECV DRIVE 1 : A DRIVE 2 : B DRIVE • 위 화면에서 “1 : A DRIVE”를 선택한 후 수신 대기 화면이 나타나는데 이때 DT-900을 I/O BOX위에 올려 놓으면 응용 프로그램이 전송된다. 5. 핸디 터미널 프로그램 전송 방법 • “C:\DT900\AP\” 디렉토리에 “APSMP.MAP, APSMP.MOT, CONFIG.HTS, H900-16.FNT, PATCH001.LOD, PATCH002.LOD”를 복사한다. • MULTYDROP를 실행시킨다. • “EXECUTE”를 선택하면 전송 준비가 끝난다.만약, “Transfer Error”가 날 경우 “Communication Setting”에서 포트 번호를 다시 설정한다. • 툴의 준비가 끝나면 핸디 터미널을 I/O BOX에 올려 놓고 PC의 “ENTER”를 누른다.

8. DT-900 TO DT-900 Program Install 방법 • 먼저 “S” + “.” + “PW”를 눌러서 System Menu로 부팅하면 아래와 같은 화면이 나타난다. MENU 1 : EXECUTE AP 2 : SET MODE 3 : DATE/TIME 4 : TRANSMIT 5 : VERION • 위 화면에서 “4:TRANSMIT”를 선택하면 아래와 같은 화면이 표시된다. TRANMIT 1 : MULTI INSTALL 2 : AP INSTALL 3 : DUPLICATE HT 4 : UTILITY 5 : PROTOCOL MLT 6 : PORT IR 7 : SPEEN 19K • 위 화면에서 “3:DUCLICATE HT”를 선택하면 아래와 같은 화면이 표시되는데 여기서Program Install 대상이 되는 Terminal은 “2:RECEIVE”를 Install Program이 들어 있는Terminal은 “1:SEND”를 선택한 후 다음과 같이 Terminal을 연결하면 Program Install이 수행된다. TRANMIT 1 : MULTI INSTALL 2 : AP INSTALL 3 : DUPLICATE HT 4 : UTILITY 5 : PROTOCOL MLT 6 : PORT IR 7 : SPEEN 19K

9. Terminal 연결 • Program Install이 완료되면 대상이 되는 Terminal은 Program이 자동 실행되고 원본이 되는 Terminal은 “CLR”을 눌러서 “SYSTEM MENU”로 이동한 후 “1:EXECUTE AP”를 눌러서 Program을 실행한다.
