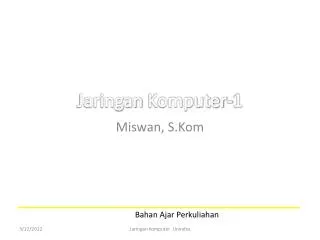

  1. Jaringan Komputer-1 Miswan, S.Kom Bahan Ajar Perkuliahan Jaringan komputer Unindra

  2. Pendahuluan • Sejarahnetwork ataujaringankomputerdiawalidaritime-sharing networks, yaiturangkaian terminal yang terhubungdengankomputersentral yang disebutmainframe • IBM’s System Network Architecture (SNA) • Digital’s network architecture. Jaringan komputer Unindra

  3. Pendahuluan kumpulanbeberapakomputerdanperangkat lain yang salingterhubungsatusama lain melalui media perantaraberupakabelmaupuntanpakabel (nirkabel). • Jaringankomputer Jaringan komputer Unindra

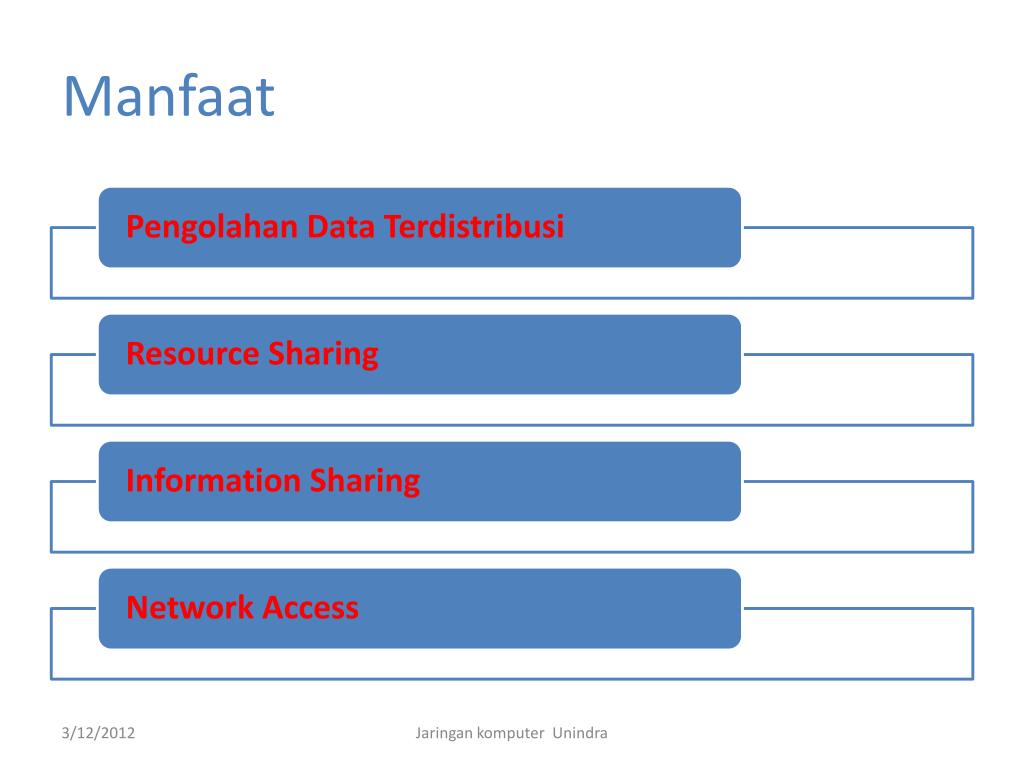

  4. Manfaat Jaringan komputer Unindra

  5. JenisJaringan Area LAN, WAN, MAN, Internet Media Penghantar Wire Network Wireless Network Fungsi Client Server Peer to Peer Jaringan komputer Unindra

  6. JenisJaringan Jaringan komputer Unindra

  7. TopologiJaringan Topologi Bus Jaringan komputer Unindra

  8. TopologiJaringan • Secara sederhana pada topologi bus, satu kabel media transmisi dibentang dari ujung ke ujung, kemudian kedua ujung ditutup dengan “terminator” atau terminating-resistance (biasanya berupa tahanan listrik sekitar 60 ohm). • Pada titik tertentu diadakan sambungan (tap) untuk setiap terminal. Wujud dari tap ini bisa berupa “kabel transceiver” bila digunakan “thick coax” sebagai media transmisi. Jaringan komputer Unindra

  9. TopologiJaringan • Kelebihan topologi Bus adalah: • Instalasi relatif lebih murah • Kerusakan satu komputer client tidak akan mempengaruhi komunikasi antar client lainnya • Biaya relatif lebih murah Jaringan komputer Unindra

  10. TopologiJaringan • Kelemahan topologi Bus adalah: • Jika kabel utama (bus) atau backbone putus maka komunikasi gagal • Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit • Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang mengirim pesan dan ini akan menurunkan kecepatan komunikasi. Jaringan komputer Unindra

  11. TopologiJaringan KarakteristikKabel Coaxial Jaringan komputer Unindra

  12. TopologiJaringan PerluasanTopologi Bus Menggunakan Repeater Jaringan komputer Unindra

  13. TopologiJaringan Topologi Ring (Cincin) Jaringan komputer Unindra

  14. TopologiJaringan Topologi Ring (Cincin) • Menggunakankabel backbone untuktransmisi data. • Kabel yang digunakanberjenis twisted pair. • Ujung kabel backbone akandihubungkandengan node pertamasehinggamembentukcincinataulingkarantertutup. • Jika node crash makajaringanakanlumpuh. Jaringan komputer Unindra

  15. TopologiJaringan Topologi Ring (Cincin) • Pengiriman data menggunakanmetode token passing scheme dandilakukansecarabergantianpadasatuarahsaja. • Tidakadapengirimanpesankealamat broadcast sehinggatidakterjaditabrakan data sehinggaperformajaringanrelatifstabil. • Rumit, relatifmahaljikadiimplementasikandalamjaringanberskalakecil. Jaringan komputer Unindra

  16. TopologiJaringan Topologi Star (Bintang) Jaringan komputer Unindra

  17. TopologiJaringan Topologi Star (Bintang) • Menggunakansentralberupa hub atau switch • Kabel yang digunakanberjenis coaxial, UTP, dan STP yang menghubungkanmasing-masing node dengan hub • Jikasalahsatu node putus, jaringantetapberfungsi • Jika hub atausentralrusakmakajaringanlumpuh Jaringan komputer Unindra

  18. TopologiJaringan Topologi Star (Bintang) • Pengiriman data menggunakanmetode CSMA/CD base band • Data mengalirduaarah • Seringterjaditabrakan data namunlalulintas data masihdapatdiaturoleh switch • Relatiflebihmahalnamunprosesinstalasimudahdandapatdiimplementasikanpadajaringanberskalakecilataubesar. Jaringan komputer Unindra

  19. TopologiJaringan Topologi Tree Jaringan komputer Unindra

  20. TopologiJaringan Topologi Mesh Jaringan komputer Unindra

  21. TopologiJaringan Topologi Wireless Jaringan komputer Unindra

  22. TopologiJaringan KoneksiJaringanNirkabel Jaringan komputer Unindra

  23. Internet • Internetworking diartikansebagai network dari network yaitukumpulandarijaringan-jaringan yang menghubungkankomputerdarisistem yang berbeda. • Internet adalahkumpulanberbagaimacamsistemjaringankomputerdidunia yang terkoneksisatusama lain dandapatsalingberkomunikasi. • Internet lahirpadatahun 1969 berawaldarisebuahproyekriset DARPA (Defense Advanced Research Projects Agency). • Pengembanganjaringaninimelahirkanjaringankomputer yang pertamadiduniayaitu ARPANET (Advanced Research Projects Agency Network). Padatahun 1990, ARPANET diubahmenjadi Internet. Jaringan komputer Unindra

  24. PerangkatKerasJaringan 1. NIC (Network Interface Card) Merupakanperalatan yang berhubunglangsungdengankomputerdandidesain agar komputer-komputerjaringandapatsalingberkomunikasi. NIC jugamenyediakan media akseske media fisikjaringan. Bit-bit data (teganganlistrik, arus, gelombangelektromagnetik, danbesaranfisiklainnya) dibentukdanditentukanoleh NIC. NIC merupakancontohperangkat yang bekerjapada layer pertama OSI (physical layer). Jaringan komputer Unindra

  25. PerangkatKerasJaringan 1. NIC (Network Interface Card) Jaringan komputer Unindra

  26. PerangkatKerasJaringan 2. HUB • Passive Hub atau Concentrator • Hub biasa yang hanyameneruskansinyalkeseluruh node. Passive Hub tidakakanmemperkuatsinyal yang datangsehinggatidakdapatdigunakanuntukmenjangkau area yang lebihbesar. Hub inibekerjapada physical layer. • Active Hub atau Multiport Repeater • Dapatmemperkuatsinyal yang datangsehinggadapatmenjangkau area yang lebihbesar. Hub inibekerjapada physical layer. Jaringan komputer Unindra

  27. PerangkatKerasJaringan 2. HUB • Intellegent Hub • Umumnyadapatdigabungkanatauditumpuk (stackable hub). Hub jenisinidapatmelakukanseleksialamatpaket data tujuan, sehinggahanya node tertentusaja yang dapatmenerima data. BekerjapadaDatalink Layer. Jaringan komputer Unindra

  28. PerangkatKerasJaringan 3. Repeater Repeater merupakansalahsatucontoh Active Hub. Repeater dapatmenerimasinyal, memperkuat, danmengirimkambalisinyaltersebutketempat lain. Bekerjapada Physical Layer. 4. Bridge Peralatan yang dapatmenghubungkanbeberapasegmendalamsebuahjaringan. Bridge dapatmempelajari MAC Address tujuan, sehinggaketikakomputermengirim data untukkomputertertentu, bridge akanmengirim data melalui port yang terhubungdengankomputertertentusaja. Bridge dapatmemfilter traffic diantaraduasegmen LAN. BekerjapadaDatalink Layer. Jaringan komputer Unindra

  29. PerangkatKerasJaringan 5. Router Router merupakanperalatan yang dapatmenghubungkansatujaringandenganjaringan lain. Router bekerjamenggunakan routing table yang disimpandimemorynyauntukmembuatkeputusantentangkemanadanbagaimanapaketdikirimkan. Bekerjapada Network Layer. 6. Switch Cara kerja Switch menyerupai Bridge. Setiap port Switch bertindaksebagai micro bridge dansetiap host yang terkoneksidakanmendapatkan full bandwidth. Jaringan komputer Unindra

  30. PerangkatKerasJaringan 6. Switch Jaringan komputer Unindra

  31. PerangkatKerasJaringan 7. Gateway Gateway kadangdisebutsebagai converter. Gateway bekerjadanbertugasmelewatkanpaketantarjaringandenganprotokol yang berbedasehinggaperbedaantersebuttidakterlihatpadalapisanaplikasi. Bekerjapada Application Layer. Default Gateway adalahsebuahkomputer yang digunakanuntukmemforward data dari/ke host yang berbeda network. Jaringan komputer Unindra

  32. PerangkatLunakJaringan 1. Netstat • Digunakanuntukmenampilkanberbagaiinformasi network : • Informasi network connection • Tabel Routing • Statistik Interface • Informasi masquerade connection • Multicast membership • Protokol yang didukungolehNetstat : inet (DARPA Internet, Inet6 (IPv6), ax25 (AMPR AX.25), netrom ( AMPR NET/ROM), ipx (NOVELL IPX), ddp (Appletalk DDP), x25 (CCITT X.25). Jaringan komputer Unindra

  33. PerangkatLunakJaringan 3. Portscan Untukmelihat port apasaja yang terbuka. Salahsatu port scanner yang terkenaladalah Satan. 4. Lookup Utilitasuntuk query server DNS. Hanyadapatdigunakanjika host terhubungdengan sever DNS. Pada Windows : nslookup (Gunakan Command Prompt) Jaringan komputer Unindra

  34. PerangkatLunakJaringan 5. Finger Digunakanuntukmencarisistem user. Utilitasinijugatersediapada windows 6. Whois Digunakanuntukmencariinformasisuatu domain. Informasi domain jugadapatdiperolehdenganmengunjungiberbagaisitus, contoh : www.internic.net/whois Jaringan komputer Unindra

  35. PerangkatLunakJaringan 7. Firewall Utilitasuntukmembloksuatu service yang telahdisediakanoleh OS 8. TCPDump Dapatmendengardanmenangkappaket yang lalulalangsecararealtime. Tcpdumphanyabisadioperasikanpadalinux Jaringan komputer Unindra

  36. PerangkatLunakJaringan 9. Wireshark Fungsinyasamadengantcpdump, namununtuksistemoperasi windows. Jaringan komputer Unindra
