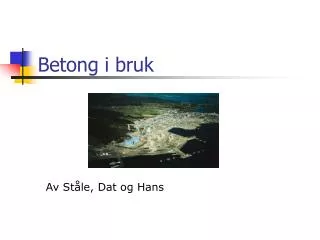

Betong i bruk

Betong i bruk

Av Ståle, Dat og Hans


Dette vil vi sj n rere p

Dette vil vi sjå nærere på

  • Betongens historie

  • Hva er betong?

  • Bruksområder

  • Konsistens og kvalitet


Betongens historie

Betongens Historie

  • Betongen har ein svært gammel historie.

  • Det første betongen som er oppdaget er eit golv i jugoslavia 5600år f.Kr.

  • Forskerane trur det allerede blei brukt for 9000 år sidan.

  • Romerane lærte seg å lage lettere betong slik at dei kunne byggje i høgden.

  • I år 80 byggde dei Colosseum.

  • Etter romerikets fall blei betongen nesten heilt glemt.


Betongens historie1

Betongens Historie

  • På 1100-talet begynte England og Tyskland å gjera litt forsøk med betong.

  • Først når John Smeaton bygde fyrtårne på Eddystoneklippene i 1759 blei betongen blei sett på som eit byggematriale.

  • Joseph Aspdin var den første som brukte ordet portlandsement i 1824, og han tok patent på den.

    • I 1850-60 kom den moderne portlandsementen.


Betongens historie2

Betongens Historie

  • På slutten av 1800-talet kom sement og betongen til Norge.

  • I dag er sement og betongen eit av dei mest populære byggemateriala.


V r tids mest brukte byggemateriale

Vår tids mest brukte byggemateriale

  • Høg styrke

  • God brannmotstand

  • Lite vedlikehold

  • God vanntetthet

  • God bestandighet

  • Tilpasses ulike bruksområder

  • Lett tilgang på råmateriale

  • Lite miljøproblem ved riving

  • Lavt energiforbruk ved framstilling


Betongkonstruksjonen

Betongkonstruksjonen

  • Betongen tar opp trykkreftene i konstruksjonen.

  • For å ta opp stekkreftene må me armere konstruksjonen. Men da må det være heft mellom betong og armering.


Betongkonstruksjonen1

Betongkonstruksjonen

  • Før når dei hadde begynnt å ta armering skikkeleg i bruk brukte dei trykkbuer i bygge slik at det sidan konstruksjonene kun kunne ta opp trykk.

  • På denne måten blei Pantheon bygd.


Bruksomr der

Bruksområder

  • Anlegg

    • Bruer

    • Tunneler

    • Dammer

    • Kaier

    • Flyplasser

    • Plattformer


Bruksomr der1

Bruksområder

  • Husbygging

    • Boliger

    • Kontor

    • Industri

  • Elementproduksjon

  • Vann, avløp og renseanlegg

    • Vanntett betong

    • Avgir ikkje giftige gassa eller lukt å smakstoff


Bruksomr der2

Bruksområder

  • Overflata kan gjøres spennende ved:

    • Mønster

    • Fjerneoverflatehinne

    • Farget tilslag

    • Slipte overflater

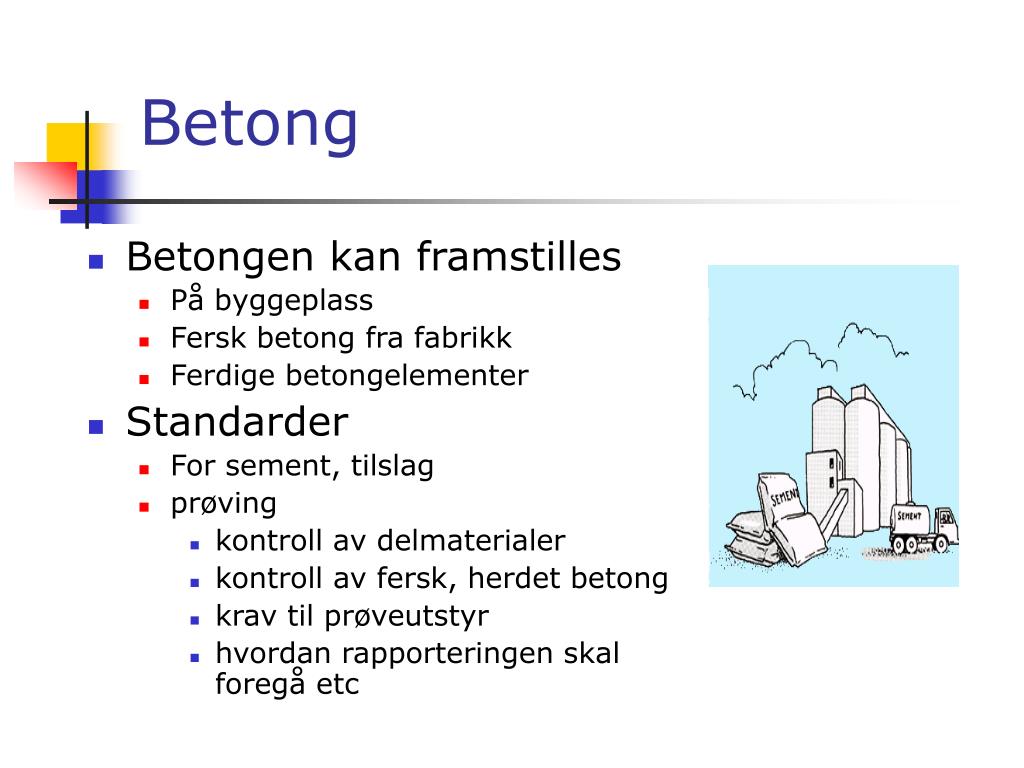

Betong

Betong

  • Betongen kan framstilles

    • På byggeplass

    • Fersk betong fra fabrikk

    • Ferdige betongelementer

  • Standarder

    • For sement, tilslag

    • prøving

      • kontroll av delmaterialer

      • kontroll av fersk, herdet betong

      • krav til prøveutstyr

      • hvordan rapporteringen skal foregå etc


Blandingsforholdet til betongen

Blandingsforholdet til betongen

  • Proporsjonering av betong etter ulike metoder

    • Betongen må lages utfra

    • Konsistens og støpbarhet som kreves til de støpearbeider som skal utføres

      • Miljømessige belastninger (miljøklasser)

      • Fasthetskrav


Delmaterialene

Delmaterialene

  • Sement

  • Vann

  • Tilslag

  • Tilsetninger


Sement

Sement

  • Finkornet pulver fra kalkstein

    • For det meste portlandsement

    • Sement+vann

      • Reagerer og danner sementlim (sementpasta)

      • Forholdet sement/vann kalles v/c-tallet

  • I tillegg til sement benyttes andre bindemidler som pozzolaner og nedmalt slagg

    • v/c-tallet erstattes derfor ofte av betegnelsen massforhold


Tilslag

Tilslag

  • Fine og grove grusmaterialer som blir limt sammen av sementlimet

  • Det er ønskelig med et høyt innhold av tilslag pga høy fasthet

    • Høy fasthet-lav kostnad

  • Fingrus

    • Kornstørrelser fra 0-8 mm

  • Grovt tilslag

    • Kornstørrelser fra 8-64 mm


St ypbarhet

Støypbarhet

  • Støybarheten eller konsistensen til betongen avgjør om betongen blir tilstrekelig kompakt og homogen.

    • 3 viktige eigenskaper når det gjeld støype evnen

      • Formingsevna til betongen

      • Komprimeringsevna til betongen

      • Stabiliteten til betongen


Konsistens

Konsistens

  • For og få den ønska konsistensen kan ein

    • Variere v/c forholdet, ein må då ta hensyn til at betongen vert svakere.

    • Ein kan tilsetta ulike tilsestingstoff får å få betongen smidigere,raskere herdingsprosess, forsinka herdigsprossens, få den bløtere og fastere.

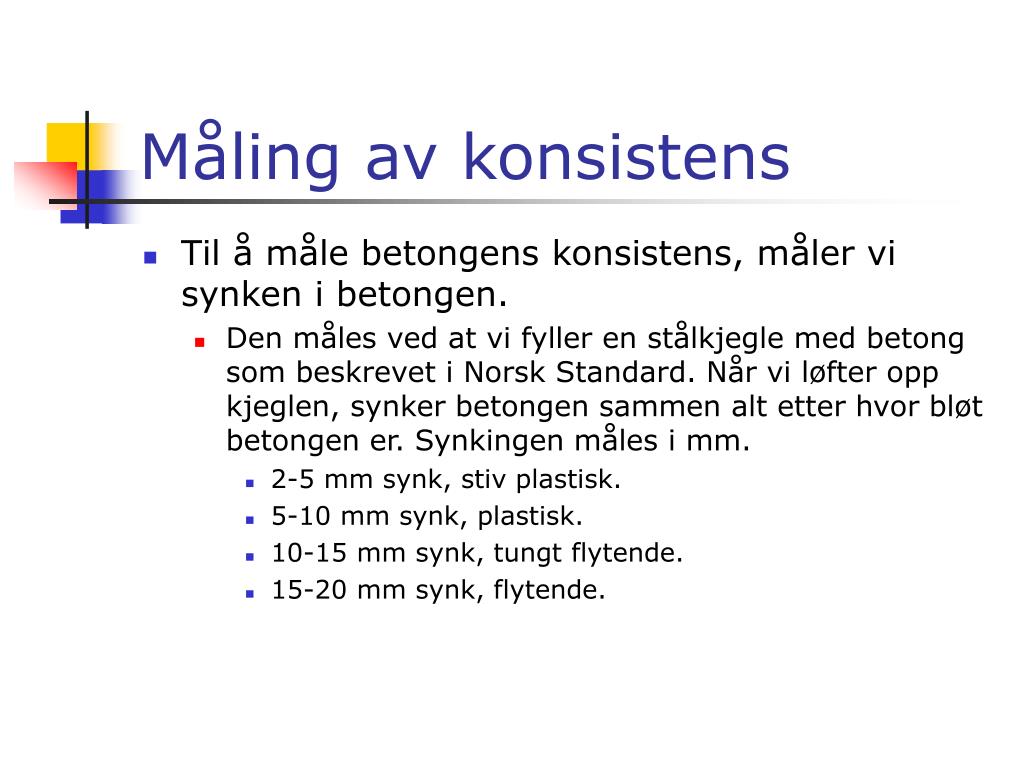

M ling av konsistens

Til å måle betongens konsistens, måler vi synken i betongen.

Den måles ved at vi fyller en stålkjegle med betong som beskrevet i Norsk Standard. Når vi løfter opp kjeglen, synker betongen sammen alt etter hvor bløt betongen er. Synkingen måles i mm.

2-5 mm synk, stiv plastisk.

5-10 mm synk, plastisk.

10-15 mm synk, tungt flytende.

15-20 mm synk, flytende.

Måling av konsistens

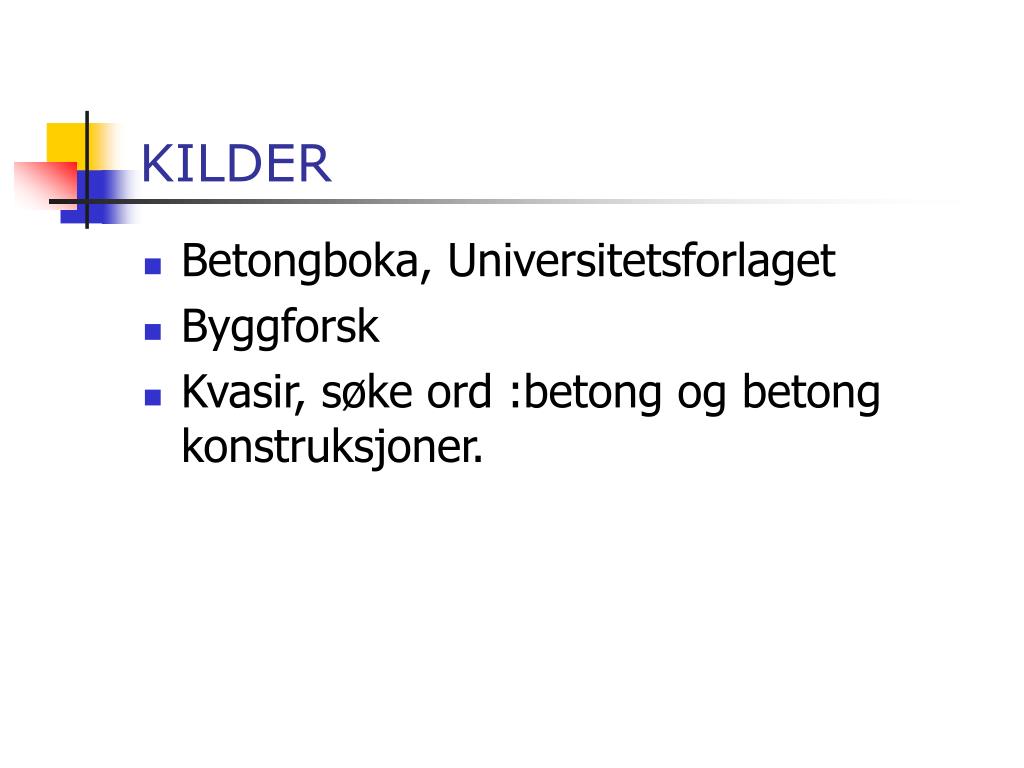

Kilder

KILDER

  • Betongboka, Universitetsforlaget

  • Byggforsk

  • Kvasir, søke ord :betong og betong konstruksjoner.


Presentasjon slutt

Presentasjon slutt

Av: Ståle, Dat og Hans
