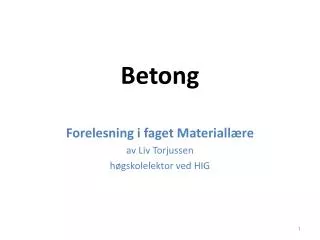

Betong

Betong

Forelesning i faget Materiallære

av Liv Torjussen

høgskolelektor ved HIG


Innledning

Innledning

  • Betong har mange positive egenskaper som konstruksjonsmateriale

  • Betong i bygg og anlegg


Teknologi

Teknologi

  • Tilslaget utgjør 75 % av samlet volum

  • Anbefalte og uønskede bergarter

    • Gneis og granitt er bra

    • Unngå alunskifer og humus

  • Kornstørrelser

    • Fra Grovt tilslag> 8mm

    • til det fineste Silt: 0,002mm < kornstørrelse <0,06mm

  • Finhetsmodul og siktekurve

    • Finhetsmodulen finner vi ved å veie hver fraksjon og regne fraksjonens % -andel av samlet vekt

    • Siktekurven gir et bilde av kornfordelingen

      for tilslagets ulike materialer


  • Betong

    • Sement

      • Mineraler i sementen

        • kalsium (Ca)

        • silisium (Si)

        • aluminium (Al)

        • og jern (Fe)

      • Ulike typer til forsjellig bruk

        • Standard

        • Anlegg

        • Industri

        • Mur


    Betong

    • Masseforhold og miljøklasser

      Bindemiddel er sement c og tilsetningsstoffer p

      Vann/sementforhold = v/c

      Masseforhold = M =v/c + p

    • Miljøklasser etter NS 3420Masseforhold

      LA = lite aggressivt miljø, innendørs0,9

      NA = noe aggressivt, utendørs0,6

      MA = meget aggressivt miljø0,45

    • Etter ny standard NS-EN 206-1:

      MiljøklasseBestandighetsklasse

      LA M90

      NAM60

      MAM45


    Tilsetningsstoffer

    Tilsetningsstoffer

    • Hensikten

      • Styrer størketiden

      • Forbedrer støpeligheten

      • Innfører luft i betongen

    • Ulike typer

      • Vannreduserende

      • Superplastiserende

      • Størkningsretarderende

      • Størkningsakselererende

      • Herdingsakselererende

      • Luftinnførende

      • Andre stoffer


    Proporsjonering

    Proporsjonering

    1030 kg sand (tørrvekt) med kornstørrelse fra 0 til 8 mm

    850 kg pukk med kornstørrelse fra 12 til 22mm

    330 kg sement, MP 30 (modifisert portlandcement)

    2 l tilsetningsstoff ”P” (vannreduserende)

    172 l vann


    Betong

    • Forskaling

      • Støttende og bærende

      • Tradisjonell forskaling

      • Systemforskaling

        Armeringen

        • bindes opp i forskalingen

    • Utstøping

      • Betongen fylles på rett plass

        Komprimering med vibrator

        • Fjerner luftlommer

        • Fordeler betongen

        • Jevner overflaten


    Betong

    • Støpelighet

      • Hvor lett betongen lar seg støpe ut

      • Separasjon

    • Separasjon

      • Bleeding/vannseparasjon

      • Separasjon av tilslag

    • Herding

      • Størkning/avbinding

      • Hydratisering

      • Økende fasthet

      • 28-døgnsfastheten

      • tid-fukt-temperatur


    Betong

    • Vinterstøping

      • Frostbestandig tilslag

      • Lavt v/c tall

      • Oppvarmet betong

      • Tildekking

      • Finmalt rapid/industri sement

      • Forskaling fri for is og snø

      • Tilsetningsstoffer:

        • Størknings/herdningsakselerator

        • Superplastiserende

        • Luftinnførende

    • Sommerstøping

      • Størkningsretarderende stoffer


    Armert betong

    Armert betong

    • Armeringens funksjon

      • Høyfast, seigt og sveisbart stål

      • Tar skjær, trykk og nesten all strekk

      • Hindrer riss og svinn under herding

    • Slakkarmering

      • Kamstål fra Ø6 til Ø40 (diameter i mm)

      • Kamstenger tar strekk og trykk

      • Bøyler tar skjærspenninger

      • Armeringsnett forenkler (i dekker og vegger)


    Betong

    • Spennarmering/spennbetong

      • Broer og dekker

      • Høgkvalitetstål i kanaler

      • Strekk i stålet, trykk i betongen

      • Større styrke, mindre riss

    • Fiberarmering

      • Stålfibere

      • Komposittfibere


    Betong

    Overdekning

    • Ulike hensyn

      • Korrosjon

      • Utstøping

      • Heft/forankring

      • Brannmotstand

      • Krav avhengig av miljø

        Slakkarmering med ø ≥ 5mm:


    Bestandighet

    Bestandighet

    • Armeringskorrosjon

      Positive faktorer:

      Høg alkalinitet (betong har ph>12,5)

      Lavt v/c forhold

      silika og flyveaske

      God overdekning

      Tett betong/lite riss

      God komprimering osv.

      Negative bidrag:

      Karbonatisering , CO₂ inntrenging (Ph synker)

      Høyt kloridinnhold (sjøvann, vegsalt ol.)

      Frost (frysing og tining i fuktig miljø)

      Sulfat/nitratsprenging

      Syreangrep

      Saltutslag/utluting


    Betong

    Brannmotstandsevne

    • Ubrennbart materiale

    • Høy varmekapasitet

      Avskalling under brannforløp:

    • Overflater, hjørner

    • Eksplosivt ved rask oppvarming

      Brannisolering:

    • Holder temperaturen under 500⁰C


    Mekaniske egenskaper

    Mekaniske egenskaper

    Fasthet – trykkfasthet

    • Faktorer som reduserer fastheten:

      • For høyt v/c-tall

      • For mye/store luftporer

      • Dårlig gradert tilslag

      • Dårlig komprimering

      • Separasjon

      • Frysing i herdeperioden

      • Tidlig uttørking

    • Positive faktorer

      • Sementtype

      • Tilsetting av pozzolaner


    Betong

    • Betongens stivhet

      • Deformasjon/nedbøyning ved belastning

      • Tilslagets stivhet og mengde er avgjørende

    • Tetthet

      • Vanntett betong

      • Minimalt med riss

      • Nok armering

      • Nok overdekning

      • Rett plassert armering

      • Tette skjøter/overganger


    Materialfasthet

    Materialfasthet

    • Dimensjonering

      • Bruksgrensetilstand

      • Bruddgrensetilstand

  • Laster

    • Permanent last/egenlast

    • Variabel last (Nyttelast og Naturlaster)

      Karakteristisk last er en statistisk verdi

  • Betongfasthet

    • Karakteristisk terningtrykkfasthet etter 28 døgns herding

    • Fasthetsklasse C 25, C35, osv

      Karakteristisk fasthet er en statistisk verdi


  • Spenninger og t yninger

    Spenninger og tøyninger

    Arbeidsdiagram:

    Prøvestykke med tverrsnittsareal A (mm²) og lengde L(mm)

    • utsettes for belastning/kraft F (N)

    • som gir forlengelse Δ (mm)

      Spenning σ (N/mm²)= F/A

      og tøyning ε= Δ/L i ⁰/₀₀

      Brudd ved ε=3,5 ⁰/₀₀

      Se trykkprøvemaskin side 15


    Betong

    • Elastisitetsmodul, E-modul (forenklet : E= σ/ ε)

      • er motstandsevne mot elastisk deformasjon

      • E betong ca 23 000 N/mm²

      • E stål ca 200 000 N/mm²

    • Trykk

      • Betong tåler mye trykk

    • Strekk

      • Armeringen må ta (nesten) all strekk

    • Bøyning

      • Gir trykk i tverrsnittes øvre del

      • Gir strekk i nedre del

      • Hovedarmeringen legges i nedre del i bjelker og dekker


    Betong

    Dimensjonsendringer

    Pga last, fukt, temperatur

    • Store strekkbelastninger gir sprekkdannelser

      • Redusert bæreevne

      • Redusert bestandighet

    • Kryp

    • Svinn og svelling

    • Riss


    Betong

    • Levetid og gjenvinning

      • Historikk

      • Resirkulering

      • Gjenbruk


    Les mer

    Les mer:

    • Kompendiet i Materiallære, HIL, 2009

    • Betongboka, Norcem, Universitetsforlaget, 1995

    •  Grunnleggende betongteknologi, Byggenæringen, 2004

    •  Byggforskserien, Sintef Byggforsk

    •  Betongkonstruksjoner, prosjektering, Gyldendal, 2001

    • Eurocode 2: Prosjektering av betongkonstruksjoner

      og mye stoff du finner ved å søk på internett

      Bildene i presentasjonen er hentet fra Sintef/Byggforsk og ulike betongprodusenter
