第四章 电解和库仑分析法 Electrolysis and Coulometry

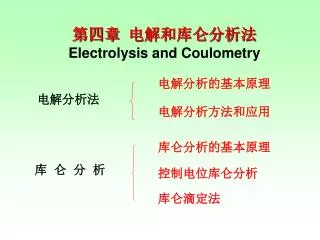

1. 第四章 电解和库仑分析法Electrolysis and Coulometry 电解分析的基本原理 电解分析法 电解分析方法和应用 库仑分析的基本原理 库 仑 分 析 控制电位库仑分析 库仑滴定法

2. 电解分析法是将被测溶液置于电解装置中进行电解，使被测离子在电极上以金属或其它形式析出，由电解所增加的重量求算出其含量的方法。这种方法实质上是重量分析法，因而又称为电重量分析法。电解分析法是将被测溶液置于电解装置中进行电解，使被测离子在电极上以金属或其它形式析出，由电解所增加的重量求算出其含量的方法。这种方法实质上是重量分析法，因而又称为电重量分析法。 另外电解分析用于物质的分离，则叫电解分离法。 库仑分析法是在电解分析法的基础上发展起来的一种分析方法。 它是通过测量被测物质在100％电流效率下电解所消耗的电量来进行定量分析的方法。

3. 共同点: 分析时不需要基准物质和标准溶液,是一种绝对的分析方法,并且准确度高。 不同点: 电重量法只能用来测量高含量物质,而库仑分析法特别适用于微量、痕量成分的测定。

4. 第一节 电解分析法 一 、电解分析的基本原理 （一）电解过程中电流与电压的关系 当直流电通过某种电解质溶液时， 使物质在电极上发生氧化还原反应而引起物质分解的过程称为电解。 例如：电解硫酸铜溶液 电极反应为： 阴极： Cu2++2e=Cu 阳极：2H2O=4H++O2↑+4e

5. (二) 分解电压和析出电位 1. 残余电流 ： 当外加电压很小时,有一个逐渐增加的微小电流通过电解池,这个微小电流称为残余电流.(主要由电解液中杂质的电解产生)。

6. 2.分解电压： 使被电解物质在两电极上产生迅速的、连续的电极反应所需要的最小外加电压 . 通常将两电极上产生迅速的连续不断的 电极反应所需的最小电压称为理论分解电压(Ud). 电解时产生了一个极性与电解池相反的 原电池，其电动势称为“反电动势”（E）。 因比，要使电解顺利进行，首先要克服这个反电动势。对于电化学可逆过程，理论分解电压 Ud为 Ud= -E=φ正－φ负

7. 3、实际分解电压： 电解反应按一定速度进行所需的实际电 压称为实际分解电压（U）。 由于电池回路的电压降和阴、阳极的极 化所产生的超电位，使得实际上的分解电压 要比理论分解电压大： U=Ud+iR= -E+iR 4. 析出电位 物质在阴极上还原时所需最正的阴极电位；阳极上氧化时所需最负的阳极电位 。

8. 理论上,某物质的析出电位就等于电极的平衡电位 . 分解电压是对电解电池而言的；析出电位是对电极而言的。 以0.5mol·L-1H2SO4 -0.1 mol·L-1CuSO4的电解为例： 阴极反应： Cu2++2e = Cu 阴极电位： c=+0.059/2lg[Cu2+] = 0.34+0.059/2lg0.1= 0.31V

9. 阳极反应： O2 + 4H+ +4e = 2H2O 阳极电位： a= +0.059/4lg{PO2[H+]4} = 1.23+0.059/4lg[(21278/101325）（2×0.2）2] = 1. 22V 理论分解电压： Ud = - E=a-c=1.22-0.31= 0.91V 电解0.1mol ·L-1CuSO4溶液时，需要外加电压 U=1.68V，而不是Ud=0.91V。多加的0.72V,就是用于克服iR电位降和由于极化产生的阳极反应和阴极反应的过电位。

10. 5．极化现象及过电位 当电流通过电池时，实际测得的电极电位与平衡电位偏离的现象称为极化现象；其偏离的大小为过电位。 （1）极化与过电位 浓差极化－ 物质的迁移速度跟不上电解需要的物质时(电极上有净电流流过时) ，使实际电位偏离理论电位的现象。

11. 电化学极化－ 由于电极反应迟缓(电极上聚集了一定的电荷),而使实际电位偏离理论电位的现象。 由于极化现象，阳极析出电位比平衡电位正；阴极析出电位比平衡电位负。

12. 设Pt阴极面积流密度为100cm2, 电流为0.1A，O2在Pt阴极上的超电位为0.72V，阴极无过电位，电解池内阻为0.5，即电池电压降约为0.05V 实际分解电压： U=(a+a) －(c－c)+iR =[(1.22+0.72)-(0.31－0)+0.10.5] =1.68V 故实际其外加电压为 1.68V时，电解才能开始。 （2）去极化方法

13. ①减小电流、②增加温度、 ③搅拌溶液、④增大电极面积等，可减小浓差极化和电化学极化；⑤加入去极化剂－稳定电位、消除过电位、排除干扰； 例如：为防止氢在阴极析出，加入硝酸根(氧化剂)；为阴极去极化剂。 为防止氯在阳极析出，加入羟胺(还原剂)；为阳极去极化剂。 NH2OH=N2O+4H++H2O+4e

14. 二、电解分析方法和应用 (一)、控制电流电解法(Constant current electrolysis) 1.过程：控制电解电流保持不变，随着电解的进行，外加电压不断增加，因此电解速度很快。 特点：电解速度快，但选择性差。 去极剂：加入阴极或阳极去极剂可以克服选择性差的问题。如在电解Cu2+时，为防止 Pb2+ 同时析出，可加入 NO3- 作阴极去极剂。此时 NO3- 可先于Pb2+ 析出。

15. 基本装置 图11.3 控制电流电解装置

16. 2.阴极电位随时间变化曲线 随着电解的进行,阴极表面附近Mn+浓度不断降低,为了维持电解电流恒定,就必须增大外加电压,使阴极电位更负。这样由于静电引力作用使Mn+以足够快的速度迁移到阴极表面,并继续发生电极反应以维持电解电流恒定, Mn+继续在阴极上还原析出,直到电解完全. 图11.4 控制电流电解 的Ec-t曲线

17. 3.特点及其应用范围 （1）电流的控制（0.5-5A） （2） 特点 电解效率高，分析速度快，选择性差。 （3）应用 ： 只能用于溶液中有一种可还原金属离子的定量分析, 用于分离金属活动顺序氢两侧的金属元素。 (二)、控制电位电解分析 1. 控制外加电压 控制工作电极（阴极或阳极）电位为恒定值的电解分析。

18. 控制电位电解分析与恒电流电解法不同之处，在于具有测量工作电极电位的装置，电解电流通过工作电极和辅助电极而不通过参比电极。在控制电位下，可选择性的还原物质，开始时，物质浓度较大，电解电流也较大；随着浓度的降低，电解电流减小；直到电解电流为零时停止。控制电位电解分析与恒电流电解法不同之处，在于具有测量工作电极电位的装置，电解电流通过工作电极和辅助电极而不通过参比电极。在控制电位下，可选择性的还原物质，开始时，物质浓度较大，电解电流也较大；随着浓度的降低，电解电流减小；直到电解电流为零时停止。 基本装置 图11.6 自动控制电极电位装置 A：辅助电压；Amp：放大；M：可逆电机

19. 2、控制阴极电位电解分析 当试样中存在两种以上离子时，随着电解反应的进行，离子浓度将逐渐下降，电池电流也逐渐减小，此时通过外加电压方式达不到好的分别电解的效果。即第二种离子亦可能被还原，从而干扰测定。因此，常以控制阴极电位的方式进行电解分析。 将工作电极(阴极)和参比电极放入电解池中，控制工作电极电位(或控制工作电极与参比电极间的电压)不变。开始时，电解速度快，随着电解的进行，浓度变小，电极反应速率，当i=0时，电解完成。

20. 阴极电位的选择 图11-7 控制电解电位在d点，电解A，B不电解

21. 控制电位电解法的原理 金属离子的电极电位不同，它们在电极 上析出的顺序有先后，因此，通过控制电 极电位的大小，就可以逐个测定金属离子。 金属离子的电极电位相差多大的时候才能 进行分离测定呢？ 一般说来，一价离子相差0.3V；二价离子相差0.15V；三价离子相差0.1V可以分离。

22. 3.电流—时间曲线 电流随时间增长而不断减小,由于残余电流的存在,电流最后达到恒定的背景电流值 。 电流效率为100%时,电流和时间的关系为: it=i0· 10-kt 浓度和时间的关系: ct=c0· 10-kt k为常数,它与电极表面积、溶液体积、搅拌速度以及电极反应类别等因素有关。

23. 4. 特点及应用 （1）选择性高 （2）既可作定量测定,又可以广泛地用作分离技术，常用于多种金属离子共存情况下某一离子含量的测定。 Ag（与Cu分离），Cu（与Bi，Pb，Ag，Ni等分离），Bi（与Pb，Sn，Sb等分离），Cd（与Zn分离）等。

24. 例：在Pt电极上电解0.1mol·L-1 H2SO4中的0.01 mol·L-1Ag+, 1mol·L-1 Cu2+。已知铜的标准电极电位为0.337V，银的标准电极电位为0.779V。 问： 1）首先在阴极上析出的是铜还是银？ 2）电解时两者能否完全分离？ 解： 1）首先求出两者的析出电位：它们的析出电位等于它们的平衡电位加上超电位。由于超电位很小，可忽略不记， 因此：

25. 银的析出电位更正，银先析出。

26. 2）电解时两者能否完全分离？ Ag+完全析出时的外加电压 在电解过程中，随着Ag+的析出，其浓度逐渐降低。当其浓度降为10-6mol/L时，可认为已析出完全。此时，银的析出电位为：

27. O2的阳极电位: O2=+0.059/2lg(PO21/2cH+)+=1.23+0.059/2lg(11/20.22)+0.72=1.909V 因此，Ag完全析出时的外加电压 =1.909 - 0.445V = 1.464V Cu开始析出时的外加电压=1.909-0.337=1.572V 可见在Ag完全析出时的电压并未达到Cu析出时的分析电压。即此时Cu不析出或者说Cu不干扰测定。即可以通过控制外加电压来进行电解分析。

28. (三) 汞阴极电解法（自学） 前述电解分析的阴极都是以Pt作阴极，如果以 Hg 作阴极即构成所谓的Hg阴极电解法。但因 Hg 密度大，用量多，不易称量、干燥和洗涤，因此只用于电解分离，而不用于电解分析。 特点： 1)可以与沉积在 Hg 上的金属形成汞齐； 2)H2 在 Hg上的超电位较大，扩大电解分析电压范围；3)Hg比重大，易挥发除去。 这些特点使该法特别适合用于分离。

29. 应用例子： 1)Cu、Pb、Cd在 Hg 阴极上沉积而与U 分离； 2)伏安分析和酶法分析中高纯度电解质的制备；3)消除钢铁中大量铁，以利于其中微量样品的测定等。

30. 第二节 库仑分析法 根据物质在电解过程中消耗的电量来确定物质含量的分析方法，称为库仑分析法。分为： ①恒电流库仑滴定法－根据电解产生等物质的量的滴定剂所消耗的电量来计算被测物的含量的方法。 ②控制电位库仑分析法－根据电解完被测物质所消耗的电量来计算被测物含量的方法。 库仑分析要求： 工作电极上只发生单纯的电极反应 电流效率必须是 100%

31. 一、库仑分析的基本原理 （一）法拉弟（Faraday）电解定律： 电解过程中，在电极上析出的物质的重 量与通过电解池的电量之间成正比，可用下 式表示：

32. (二)．电流效率 在一定的外加电压条件下，通过电解池的总电流 iT，实际上是所有在电极上进行反应的电流的总和。它包括： (1) 被测物质电极反应所产生的电解电流ie； (2) 溶剂及其离子电解所产生的电流is； (3) 溶液中参加电极反应的杂质所产生的电流iimp。

33. 电流效率表示被测物质电极反应所 产生的电解电流ie占总电流的百分比， 可由下式计算： ηe＝ie/（ie+is+iimp）×100％ ＝ie/ iT ×100％ 库仑分析中要求电极反应单纯，电流效 率100%（电量全部消耗在待测物上）。

34. (三)影响电流效率的主要因素 1.溶剂的电极反应 2.电活性杂质在电极上的反应 3.溶液中可溶性气体的电极反应 4.电极自身参与反应 5.电解产物的再反应 6.共存元素电解 电流效率为:

35. Coulometer Potentiometer 二．控制电位库仑分析 Controlled potential Coulometry (一)装置和基本原理 在电解池装置的电解电路中串入一个能精确测量电量的库仑计。 电解时，用恒电位装置控制阴极电位，以100％的电流效率进行电解，当 电流趋于零时，电解即完成。由库仑计测得电量，根据Faraday定律求出被测物质的含量。

36. （二）电量的测量：电量大小用库仑计、积分仪等方法得到。（二）电量的测量：电量大小用库仑计、积分仪等方法得到。 1.气体库仑计 在电路中串联一个用于测量电解中所消耗电量的库仑计。常用的是氢氧库仑计，其构成图所示 图11.10氢氧库仑计

37. 电解管与刻度管用橡皮管联接。 电解管中焊两片铂电极，管外为恒温水 浴套。电解液可用0.5mol·L-1K2SO4或 Na2SO4。 通过电流时在阳极上析出氧气： H2O-2e→ 1/2O2 +2H+ 在阴极上拆出氢气 2H＋+2e→H2 总反应为 H2O → H2↑+1/2O2↑

38. 在标准状况下，每库仑电量析出 0.1741mL氢、氧混合气体。当得到标准 状态下VmL混合气体，则电量 Q =V/0.1741。 由Faraday定律得待测物的质量： 这种库仑计使用简便，能测量1O C以上的电量，准确度达O.1%以上，但灵敏度较差。

39. 2.积分法和电子积分库仑计 电子积分仪测量：采用电子线路积分总电量Q，并直接由表头指示。 (二)特点及应用 控制电位库仑分析法具有准确、灵敏、选择性高;不需要基准物等优点，特别适用于混合物质的测定，因而得到了广泛的应用。可用于五十多种元素及其化合物的测定。

40. 其中包括氢、氧、卤素等非金属，钠、钙、镁、铜、银、金、铂族等金属以及稀土和钢系元素等。其中包括氢、氧、卤素等非金属，钠、钙、镁、铜、银、金、铂族等金属以及稀土和钢系元素等。 在有机和生化物质的合成和分析方面的应用也很广泛，涉及的有机化合物达五十多种。例如，三氯乙酸的测定，血清中尿酸的测定，以及在多肽合成和加氢二聚作用等的应用。 控制电位库仑法也是研究电极过程、反应机理等方面的有效方法。测定电极反应的电子数不需事先知道电极面积和扩散系数。

41. 例如，在100mL 0.lmol/L HCl中，以银为阳极，汞滴为阴极，－O.65V(vs． SCE)时电解O.399mmol/L苦味酸，利用氢氧库仑计测得电量为65.7C，求出电极反应电子数n=17.07，证明了苦味酸的还原反应为

42. 电解实验条件 1)电流密度：电流密度过小，析出物紧密，但电解时间长；电流密度过大，浓差极化大，可能析出H2，析出物疏松----通常采用大面积的电极(如网状Pt电极)； 2)搅拌及加热；

43. 3)pH和配合剂：PH过高，金属水解，可能析出待测物的氧化物；PH过低，可能有H2析出。当在碱性条件下电解时，可加入配合剂，待测离子保留在溶液中。如电解沉积Ni2+，在酸性或中性都不能使其定量析出，但加入氨水后，可防止H2析出，形成Ni(NH3)42+可防止Ni(OH)2沉淀。3)pH和配合剂：PH过高，金属水解，可能析出待测物的氧化物；PH过低，可能有H2析出。当在碱性条件下电解时，可加入配合剂，待测离子保留在溶液中。如电解沉积Ni2+，在酸性或中性都不能使其定量析出，但加入氨水后，可防止H2析出，形成Ni(NH3)42+可防止Ni(OH)2沉淀。 4)去极剂：加入比干扰物更易还原的高浓度离子，可防止干扰离子析出。

44. 三. 库仑滴定法 （恒电流库仑分析） Coulometric Titration (一)库仑滴定法基本原理 由恒电流发生器产生的恒电流通过电解池，被测物质直接在电极上反应或在电极附近与电极反应产生的一种能与被测物质起作用的试剂反应，当被测物质作用完毕后，由指示终点的仪器发出信号，立即关掉计时器。 由电解进行的时间t（S）和电流强度i（A），可求算出被测物质的量m（g）。此法又称为控制电流库仑滴定法，简称为库仑滴定法。

45. 这种方法并不测量体积而测量电量。 与容量分析比较如下： 因此，可以说库仑滴定是一种以电子作一滴定剂的容量分析。

46. 例如:在酸性介质中测定Fe2+的含量，其i－E曲线，如图所示。工作电极可用铂电极，电流控制在1～100mA(通常为10mA)。例如:在酸性介质中测定Fe2+的含量，其i－E曲线，如图所示。工作电极可用铂电极，电流控制在1～100mA(通常为10mA)。 在电解Fe2+至Fe3+时，电极反应为： 阳极： Fe2+ = Fe3+ + e  o = -0.77V 阴极： H+ + e = 1/2H2 0= 0V

47. 图 在酸性介质中Fe2+被氧化的i－E曲线 1.Fe2+ 2.Fe2+ +过量的Ce3+

48. 随时间的推移，[Fe2+]， 为维持恒 电流，外加电压将。当外加电压增加到一定值时，阳极电位正移。此时，溶 液中将有O2析出： H2O =1/2O2+2H++2e 0= -1.9V 即电流效率将达不到100%！因而使测定失败。 解决方法： 于电解液中加入“第三者”：高浓度的Ce3+作为辅助体系。 Ce3+ = Ce4+ +e  0= -1.61V

49. 可见此时Ce4+比O2先析出，而析出的Ce4+马上与Fe2+作用，充当了所谓的“滴定剂”，即电生滴定剂，从而保持电流效率为100%。该法类似于Ce4+滴定Fe2+ .可见此时Ce4+比O2先析出，而析出的Ce4+马上与Fe2+作用，充当了所谓的“滴定剂”，即电生滴定剂，从而保持电流效率为100%。该法类似于Ce4+滴定Fe2+ . 根据反应可知，阳极上虽发生了Ce3+的氧化反应，但其所产生的Ce4+又将Fe2+氧化为Fe3+。因此，电解所消耗的总电量与单纯Fe2+完全氧化为Fe3+的电量是相当的。 可见，用这种间接库仑分析方法，既可将工作电极的电位稳定，防止发生副反应，又可使用较大的电流密度，以缩短滴定的时间。

50. (二)库仑滴定的装置 1.恒电流电源 2.计时装置 3.库仑计 4.指示装置
