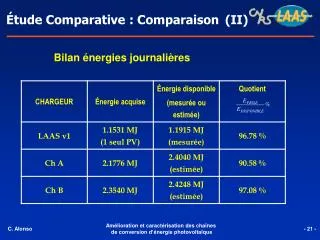

  1. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 21 - Étude Comparative: Comparaison (II) Bilan énergies journalières

  2. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 22 - Amélioration du convertisseur statique élémentaire • Amélioration du premier prototype: • Inductance, Condensateur • Alimentation de la commande • Optimisation Freq découpage Ch LAAS v2 Ch LAAS v1

  3. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 23 - Perspectives travaux commandes MPPT Démonstration de la robustesse une technique de commande non linéaire • - Développement de modèles théoriques spécifiques pour de nouvelles lois de commande • Développement de cartes de commandes performantes à faibles consommation

  4. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 24 - Discrétisation de la chaîne de conversion : Le N-AC-LFR • But. • Discrétiser au maximum la chaine de conversion • - Augmenter son rendement et sa fiabilité • Solution. Parallélisation de N convertisseurs Buck-Boost avec leur propre MPPT • Avantages. • Réduction de N-1 structures “Push-Pull” et d’autant de transformateurs • - Poursuite indépendante du PPM

  5. MPP, t=t1 MPP, t = t1 Ip=Gi·Vp MPP, t = t2 Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 25 - MPPT associée à un convertisseur LFR : Couplage Panneau - Charge MPPT : Ajustement de Giselon l’état d’un panneau photovoltaïque. Entrée LFR: Ip=Gi·Vp Si la charge change, la puissance délivrée par le panneau ne change pas. Sortie LFR : Source de puissance

  6. Realisation de l’AC-LFR : DCM buck-boost + push-pull Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 26- MPPT associée à un convertisseur AC-LFR : Couplage Panneau - Réseau

  7. SW. H.F. F= 50 Hz Gavgse controle en ajustant la periode de commutation du buck-boost (TS) a l’aide d’un VCO comprenant l’algorithme de la MPPT. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 27 - Réalisation à l’aide d’un AC-LFR

  8. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 28 - Discrétisation de la chaîne de conversion : Le N-AC-LFR AC-NLFR (N= 4) AC-NILFR (N= 4)

  9. N=5 p=4 N=4 p=1 Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 29 - Le Multi-Niveau Topologie : Perte variable

  10. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 30 - Vertical Shifted PWM • U(t) active chaque Ti-Buck • Nature des pertes : - par Conduction • - à la commutation

  11. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 31 - Single Phase 5-Level Inverter

  12. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 32 - Résultats expérimentaux

  13. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 33 - Résultats expérimentaux

  14. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 34 - Conclusion • Conversion d’énergie Couplage éolien – photovoltaïque physique (URV, UPC, LEEI, GREAH) Développement de générateurs PV avec stockage (CIRIMAT)
