1. Radiação Aula 2 PROE1S Aula2Rad0708

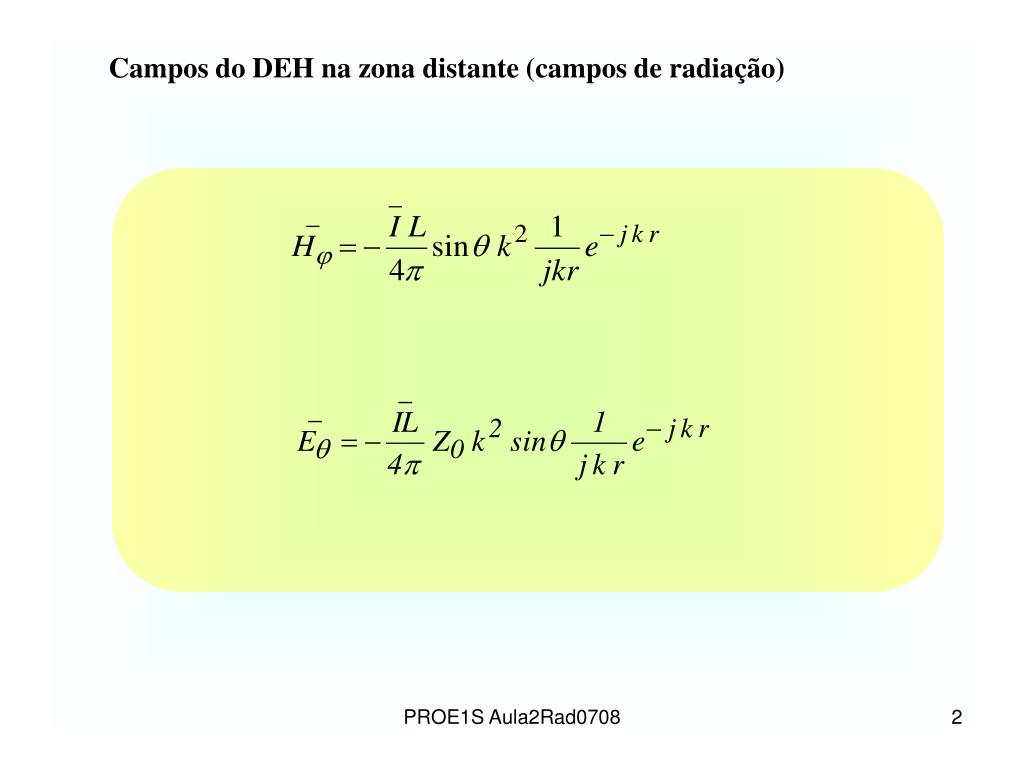

2. Campos do DEH na zona distante (campos de radiação) PROE1S Aula2Rad0708

3. Campos do DEH na zona distante Os campos na zona distante (campos de radiação): • são ortogonais entre si • são perpendiculares à direcção radial • estão em fase • têm amplitudes que variam com • estão relacionados pela impedância característica de onda PROE1S Aula2Rad0708

4. Momento electrodinâmico Ni Dipolo eléctrico de Hertz PROE1S Aula2Rad0708 PROE1S Aula2Rad0708

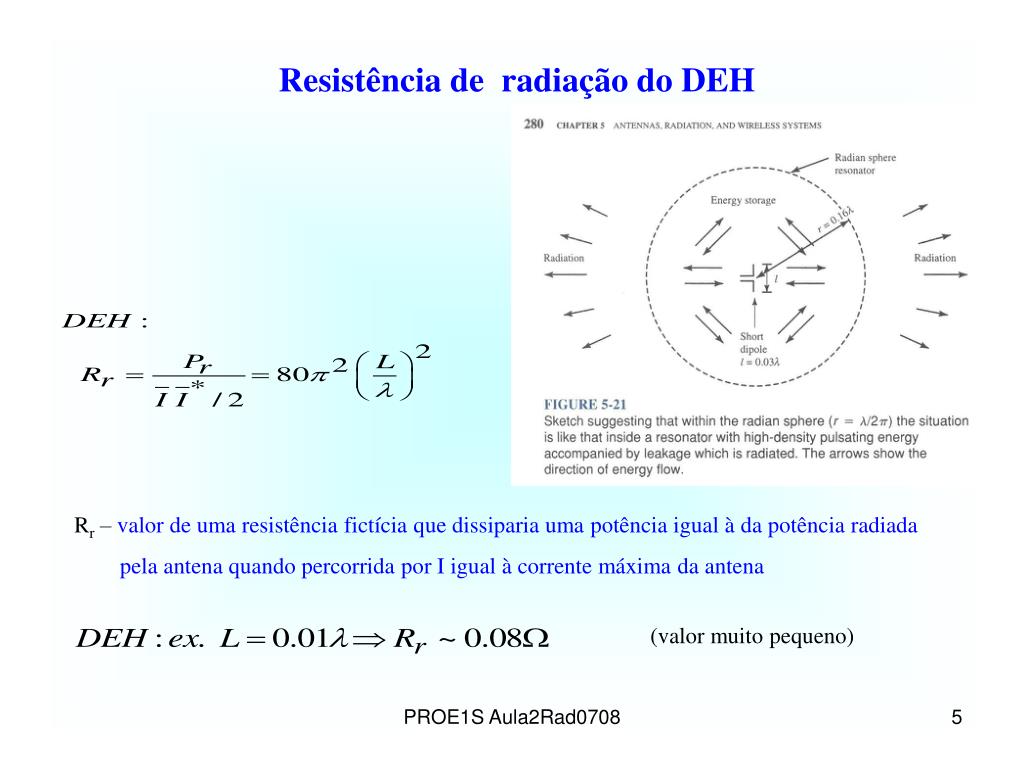

5. Resistência de radiação do DEH Rr – valor de uma resistência fictícia que dissiparia uma potência igual à da potência radiada pela antena quando percorrida por I igual à corrente máxima da antena (valor muito pequeno) PROE1S Aula2Rad0708 5

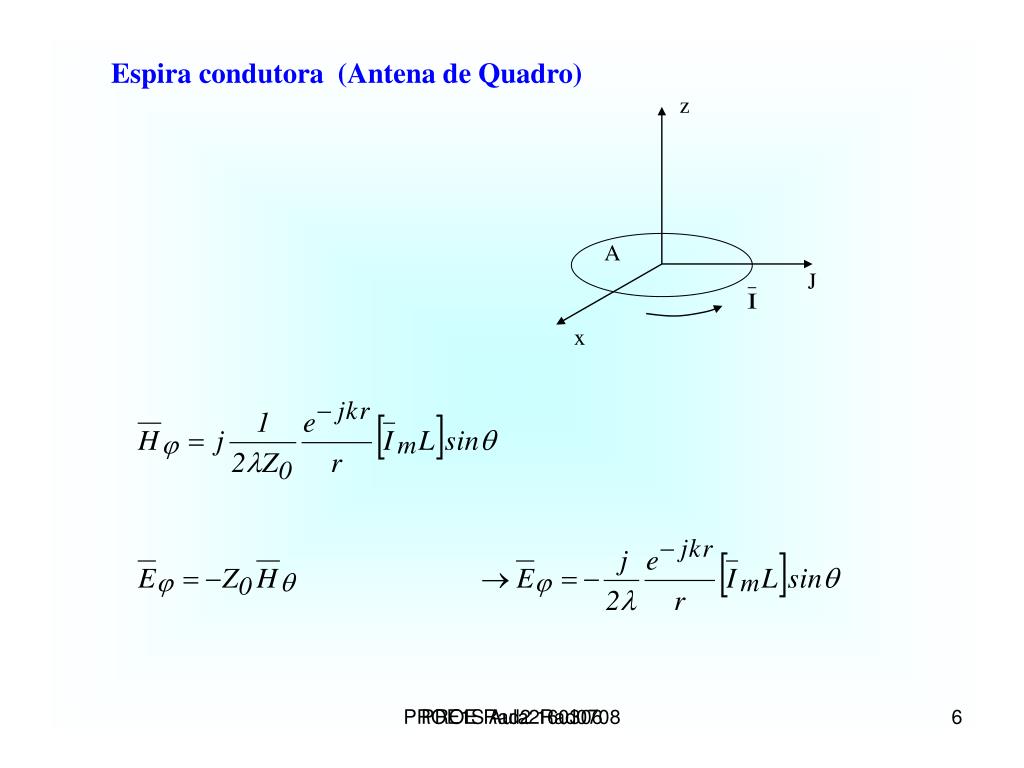

6. Espira condutora (Antena de Quadro) z A J x PROE1S Aula2Rad0708 PROE Rad2 160306 6

7. Equivalência entre os campos gerados pelo DMH e o anel condutor: z z A J J x x • A equivalência anterior permite escrever os campos do DHM em termos de grandezas eléctricas: • - Corrente eléctrica I que percorre o anel • - Área A que o anel abraça. PROE1S Aula2Rad0708 PROE Rad2 160306 7

8. Os campos eléctricos do DEH e da espira elementar mostram que as 2 antenas elementares têm o mesmo diagrama de radiação |sinӨ| e que os respectivos campos estão em quadratura no espaço e no tempo. • É, por isso, possível combinar dipolos eléctricos e magnéticos para produzir polarização elíptica ou circular. Espira elementar DEH PROE1S Aula2Rad0708 PROE Rad2 160306 8

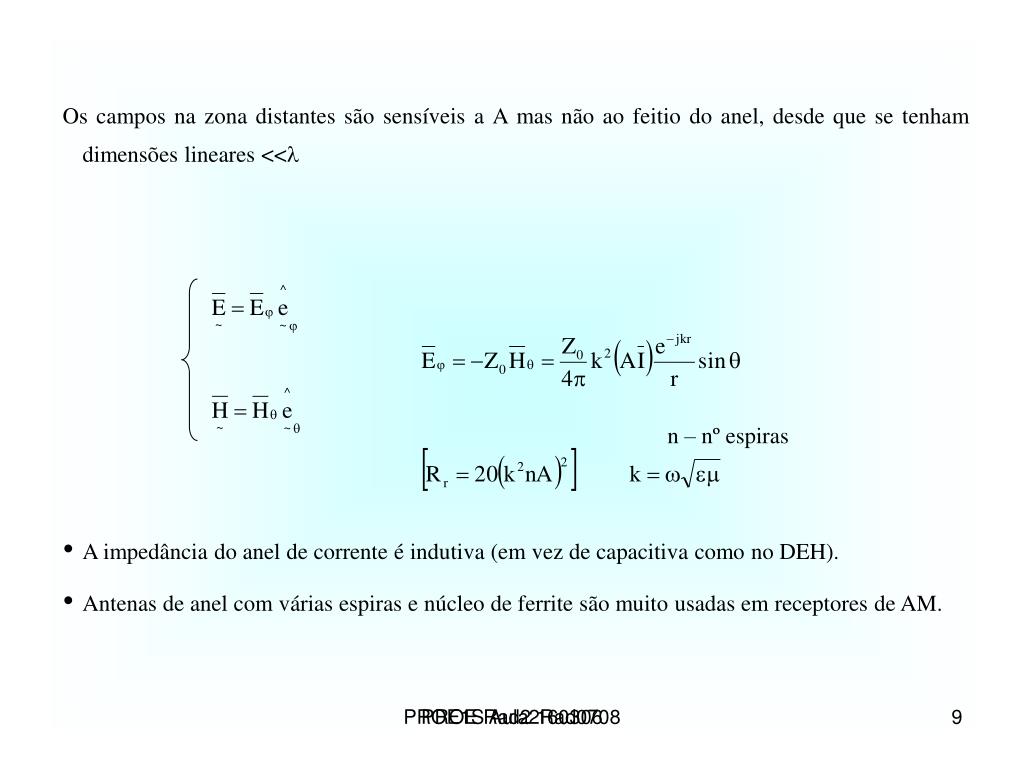

9. Os campos na zona distantes são sensíveis a A mas não ao feitio do anel, desde que se tenham dimensões lineares << n – nº espiras • A impedância do anel de corrente é indutiva (em vez de capacitiva como no DEH). • Antenas de anel com várias espiras e núcleo de ferrite são muito usadas em receptores de AM. PROE1S Aula2Rad0708 PROE Rad2 160306 9

10. PROE1S Aula2Rad0708 PROE Rad1 130306

11. Momento electrodinâmico Ni Dipolo eléctrico de Hertz PROE1S Aula2Rad0708

12. - potência média no tempo radiada pela antena por unidade de ângulo sólido Resistência de radiação Rr – valor de uma resistência fictícia que dissiparia uma potência igual à da potência radiada pela antena quando percorrida por I igual à corrente máxima da antena Parâmetros característicos da radiação Intensidade da radiação PROE1S Aula2Rad0708

13. Diagrama de Radiação PROE1S Aula2Rad0708

14. Ganho directivo - traduz as propriedades direccionais da antena quando comparadas com as da antena isotrópica (D>1). Directividade Mede a concentração relativa da potência radiada A directividade de uma fonte isotrópica (fictícia) é igual a 1

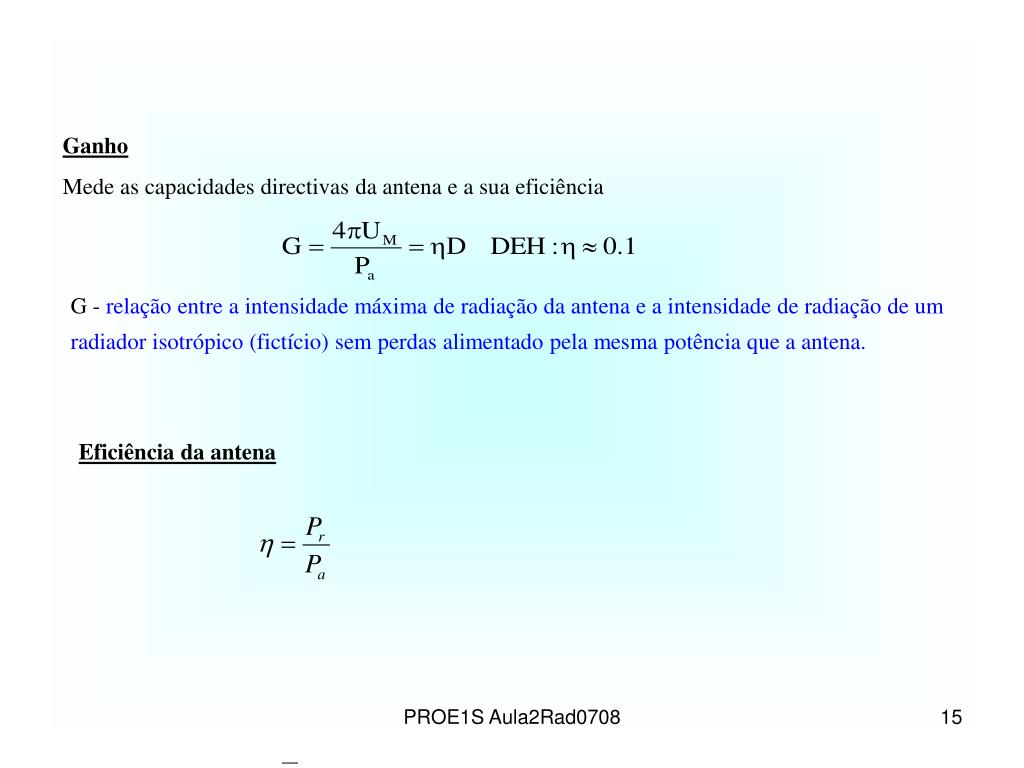

15. Ganho Mede as capacidades directivas da antena e a sua eficiência G - relação entre a intensidade máxima de radiação da antena e a intensidade de radiação de um radiador isotrópico (fictício) sem perdas alimentado pela mesma potência que a antena. Eficiência da antena PROE1S Aula2Rad0708

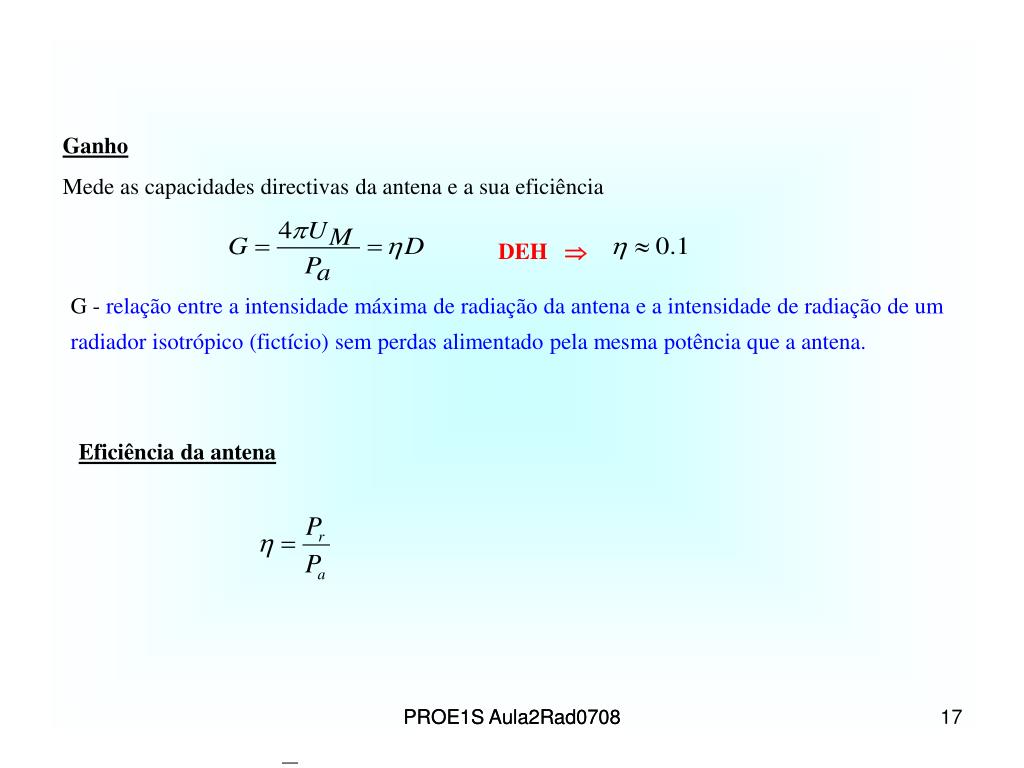

17. Ganho Mede as capacidades directivas da antena e a sua eficiência G - relação entre a intensidade máxima de radiação da antena e a intensidade de radiação de um radiador isotrópico (fictício) sem perdas alimentado pela mesma potência que a antena. DEH  Eficiência da antena PROE1S Aula2Rad0708 PROE1S Aula2Rad0708

18. Outras Antenas PROE1S Aula2Rad0708
