  1. ZINTEGROWANE OGRZEWANIE Z FUNKCJĄ BUFOROWANIA ENERGII ODNAWIALNEJ Ekonomiczny i ekologiczny system grzewczy oparty o wykorzystanie Odnawialnych Źródeł Energii Firmy Makroterm www.makroterm.pl

  2. Zabezpieczenie instalacji solarnej przed przegrzaniem Dogrzewanie budynków energią solarną Optymalne wykorzystanie energii Inteligentne zarządzanie strumieniami energii Prosty montaż na zasadzie łączenia modułów grzewczych Kompletny system do ogrzewanie domów jednorodzinnych i przygotowywanie ciepłej wody użytkowej Zintegrowane Ogrzewanie z funkcją bufora energii odnawialnej www.makroterm.pl

  3. Rozwiązania patentowe wykorzystane w urządzeniach współdziałających w systemie Zintegrowanego Ogrzewania Turbokominek wbudowany wymiennik rozdziela układy na zamkniętyi otwarty, wydłuża żywotność urządzenia, zabezpiecza przed możliwością zakamienienia lub zapowietrzenia kominka, zmniejsza straty ciepła, podnosi sprawność urządzenia kontrolowany proces spalania podwójny system zasilania powietrza: pierwotny - do podtrzymywania palenia i wtórny - do dopalania gazów funkcja buforowania energii solarnej umożliwia przejęcie przez Turbokominek nadwyżki energii solarnej i przekazanie jej na odbiorniki ciepła,w priorytecie zapewniając zawsze ciepła wodę Turbosolar specjalny system głowic wykonanych z wytrzymałych materiałów,z uszczelnieniami, pozwala na pracę kolektora w bardzo wysokich temperaturach, kolektor w tzw. bezruchu wytrzymuje nawet temperaturę stagnacji, Zintegrowane Ogrzewanie z funkcją bufora energii odnawialnej www.makroterm.pl

  4. Zintegrowane Ogrzewanie z funkcją bufora energii odnawialnej – schemat blokowy

  5. Integrator Integrator – Inteligentny System Zarządzania Energią został doceniony przez Kapitułę Polskiej Korporacji Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji, która przyznała firmie Makroterm statuetkę Złotego Instalatora za wprowadzenie na rynek techniki grzewczej urządzenia charakteryzującego się wysokimi walorami technicznymi, użytkowymi, estetycznymi, ekologicznymi, jakością i niezawodnością w działaniu. Zintegrowane Ogrzewanie z funkcją bufora energii odnawialnej – serce systemu - Integrator • inteligentny system zarządzania energią • funkcja rozdzielacza kotłowego • sterowanie strumieniami energii • standaryzacja wykonania instalacji • skrócenie czasu montażu • harmonizacja pracy urządzeń grzewczych • możliwość podłączania kolejnych urządzeń w późniejszym etapie • możliwość odłączania poszczególnych urządzeń przy zachowaniu ciągłości pracy instalacji • produkt chroniony zgłoszeniem patentowym na terenie Unii Europejskiej www.makroterm.pl

  6. Sposób podłączenia Integratora Zintegrowane Ogrzewanie z funkcją bufora energii odnawialnej – serce systemu - Integrator www.makroterm.pl

  7. EC-1 sterownik Integratora - zarządzanie całym systemem, - obsługa instalacji za pomocą jednego integralnego sterownika: do EC1 podłączane są sterowniki wszystkich urządzeń grzewczych oraz pompy i zawory - wyeliminowanie konieczności stosowania dodatkowych przekaźników, - zmniejszenie ilości podłączeń elektrycznych Zintegrowane Ogrzewanie z funkcją bufora energii odnawialnej – sterownik Integratora www.makroterm.pl

  8. Turbokominek Wkład kominkowy z płaszczem wodnym Wbudowany wymiennik do pracy w układzie zamkniętym Automatyczne sterowanie z funkcją blokady kotła Zabezpieczenia przed zapowietrzeniem i zakamienieniem Funkcja bufora energii solarnej Kontrolowany proces spalania Współpraca z nowoczesnymi urządzeniami grzewczymi Możliwość zastosowania w ogrzewaniu niskotemperaturowym Praca w systemie bezciśnieniowym Wysoka sprawność urządzenia Turbokominek w funkcji bufora energii solarnej www.makroterm.pl

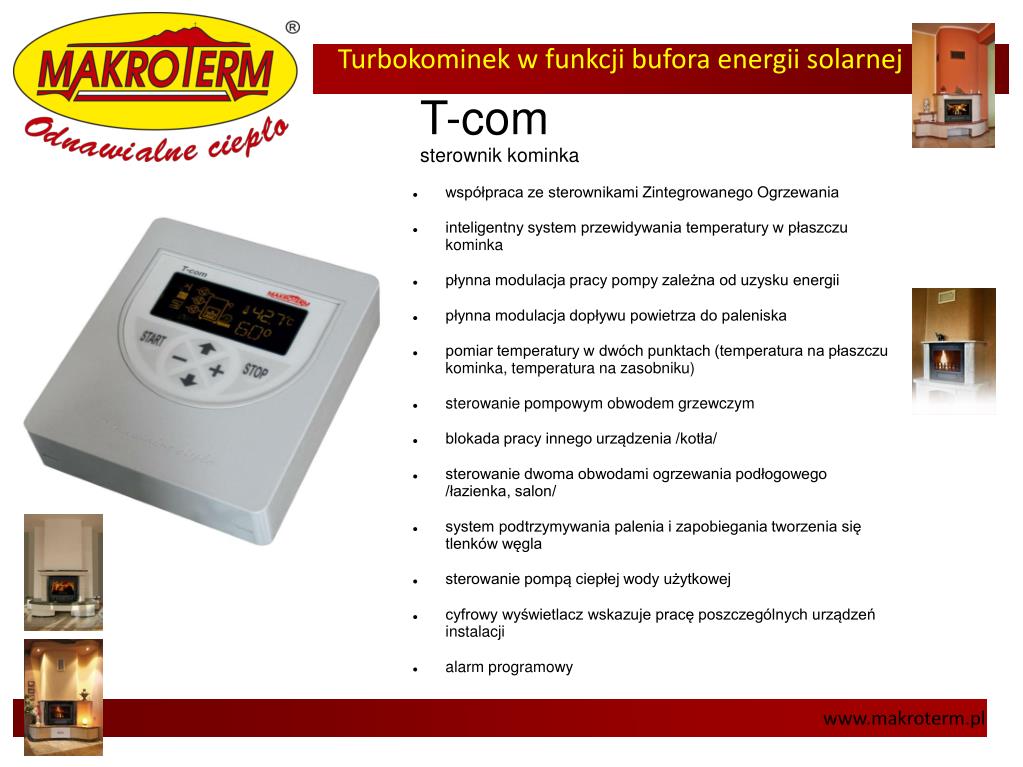

  9. T-com sterownik kominka współpraca ze sterownikami Zintegrowanego Ogrzewania inteligentny system przewidywania temperatury w płaszczu kominka płynna modulacja pracy pompy zależna od uzysku energii płynna modulacja dopływu powietrza do paleniska pomiar temperatury w dwóch punktach (temperatura na płaszczu kominka, temperatura na zasobniku) sterowanie pompowym obwodem grzewczym blokada pracy innego urządzenia /kotła/ sterowanie dwoma obwodami ogrzewania podłogowego /łazienka, salon/ system podtrzymywania palenia i zapobiegania tworzenia się tlenków węgla sterowanie pompą ciepłej wody użytkowej cyfrowy wyświetlacz wskazuje pracę poszczególnych urządzeń instalacji alarm programowy Turbokominek w funkcji bufora energii solarnej www.makroterm.pl

  10. T-com sterownik kominka Sterowanie wentylatorem w sposób płynny T-com płynnie steruje wentylatorem nadmuchowym, co pozwala kontrolować proces spalania i utrzymać temperaturę kominka na stałym, zaprogramowanym poziomie. Dzięki temu minimalizuje się ryzyko jego przegrzania a proces spalania staje się bardziej ekonomiczny i wydajny.Usuwanie gazów z kominka (przedmuch)W momencie gdy temperatura w kominku osiągnie żądany poziom, zostaje wyłączony wentylator. W takim przypadku w kominku zbierają się gazy, które mogą ulec niebezpiecznemu samozapłonowi. Dlatego też regulator T-com został wyposażony w funkcję przedmuchów - z zaprogramowaną częstotliwością gazy są usuwane z kominka.Sterowanie ładowaniem zasobnika CWUT-com załącza automatycznie ładowanie zasobnika jeśli temperatura w zasobniku spadnie poniżej wartości nastawionej przez użytkownika. Realizacja zasobnika CWU odbywa się w układzie zarówno z pompami jak i zaworem rozdzielającym.ZabezpieczeniaT-com jest wyposażony w funkcje zabezpieczające przed przegrzaniem kominka - jeśli temperatura osiągnie zbyt wysoki poziom, sterownik automatycznie załącza pompy w trybie awaryjnym (aby obniżyć temperaturę)Specjalizowany wyświetlacz graficznyZastosowanie wyświetlacza tego typu bardzo ułatwia obsługę sterownika. Pozwala w prosty sposób odczytać zamierzone temperatury i stan poszczególnych wyjść sterownika. Dodatkowo na wyświetlaczu cały czas widoczny jest schemat pracy danej instalacji. Sygnalizuje on pracę poszczególnych pomp i wentylatora. Turbokominek w funkcji bufora energii solarnej www.makroterm.pl

  11. Turbosolar I wykorzystanie darmowej energii słonecznej do ogrzewania ciepłej wody użytkowej nowoczesna konstrukcja z bezpośrednim przepływem płynu solarnego zapewnia wysoką wydajność kolektora przy zachowaniu niewielkich wymiarów rury próżniowe wykonane z jednolitego szkła borowo-krzemianowego są odporne na działanie czynników chemicznych i zmiennych warunków atmosferycznych jak również stanowią gwarancję szczelności i długoterminowego utrzymania wysokiej próżni mikroprocesorowy system sterowania kieruje całym systemem - zapewnia pomiar temperatury w czterech punktach, zabezpiecza zasobnik przed przegrzaniem, ma również możliwość sterowania grzałką elektryczną zasobnika specjalny system głowic /rozwiązanie patentowe/ wykonanych z wytrzymałych materiałów, z uszczelnieniami, pozwala na pracę kolektora w bardzo wysokich temperaturach, kolektor w tzw. bezruchu wytrzymuje nawet temperaturę stagnacji niski współczynnik przewodności cieplnej specjalnie wyprofilowana obudowa z aluminium ułatwia i usprawnia montaż Turbosolar źródło darmowej energii słonecznej www.makroterm.pl

  12. Turbosolar I kolektor zbiorczy i radiator wykonane z miedzi wykorzystanie jednolitego arkusza blachy miedzianej, który nałożony jest na u-rurkę zapewnia efektywną pracę i wydłuża żywotność kolektora w przypadku mechanicznego uszkodzenia rury nie następuje wyciek cieczy solarnej, co umożliwia wymianę pojedynczej rury bez spadku ciśnienia w układzie solarnym funkcja urlopowa sterownika zabezpiecza układ solarny przed przegrzaniem w przypadku dłuższej przerwy w odbiorze ciepłej wody kolektor posiada certyfikat solarny Solar Keymark Turbosolar źródło darmowej energii słonecznej www.makroterm.pl

  13. T-sol sterownik kolektora współpraca ze sterownikami Zintegrowanego Ogrzewania płynna modulacja pracy pompy zależna od uzysku energii zabezpieczenie zasobnika przed przegrzaniem cyfrowy wyświetlacz wskazuje pracę poszczególnych urządzeń instalacji pomiar temperatury w czterech punktach możliwość sterowania grzałką elektryczną zarządzanie dwoma zasobnikami wspomaganie centralnego ogrzewania Turbosolar źródło darmowej energii słonecznej www.makroterm.pl

  14. T-sol sterownik kolektora Sterowanie pompa w sposób płynnyT-sol w płynny sposób steruje pompą ładującą zasobnik, co pozwala na ekonomiczne wykorzystanie energii solarnej (energia może być odzyskiwana z kolektora słonecznego nawet przy niesprzyjających warunkach pogodowych) Funkcje zabezpieczająceT-sol jest wyposażony w algorytmy chroniące kolektor i zasobnik. Daje to możliwość zabezpieczenia układu przed przegrzaniem kolektora (a co za tym idzie zatrzymanie ładowania zasobnika) lub przegrzaniem zasobnika.Specjalizowany wyświetlacz graficznyZastosowanie tego typu wyświetlacza w znaczny sposób ułatwia obsługę sterownika. Pozwala w prosty sposób ustalić, który schemat pracy jest realizowany oraz jakie są parametry układu. Zrzut ciepła przez kolektorT-sol posiada specjalny tryb, tryb urlopowy, pozwalający na usunięciu nadmiaru ciepła z zasobnika, jeżeli ciepła woda nie będzie wykorzystywana.Sterowanie rozbudowanymi układamiDzięki dodatkowym wejściom T-sol może sterować rozbudowanymi układami grzewczymi. Schemat pracy realizowany przez sterownik wybierany jest przez użytkownika. Turbokominek w funkcji bufora energii solarnej www.makroterm.pl

  15. Piękno i funkcjonalność Nasz system to nie tylko rozwiązania techniczne ale również wspaniałe możliwości zaadoptowania Turbokominków do wnętrz o dowolnym wystroju jak również estetycznie wyglądające Turbosolary, które nie tylko dostarczają darmowej energii solarnej ale mogą również stanowić ozdobę dachu. Turbokominek w funkcji bufora energii solarnej www.makroterm.pl

  16. Turbokominek w funkcji bufora energii solarnej www.makroterm.pl

  17. Turbosolar Iciepła wodaz energii słonecznejprzez cały rok oraz dogrzewanie pomieszczeń Turbosolar źródło darmowej energii słonecznej www.makroterm.pl

  18. ZINTEGROWANE OGRZEWANIE Z FUNKCJĄ BUFOROWANIA ENERGII ODNAWIALNEJ Dziękujemy za uwagę i poświęcony czas www.makroterm.pl
