Presentation Transcript
inhalt

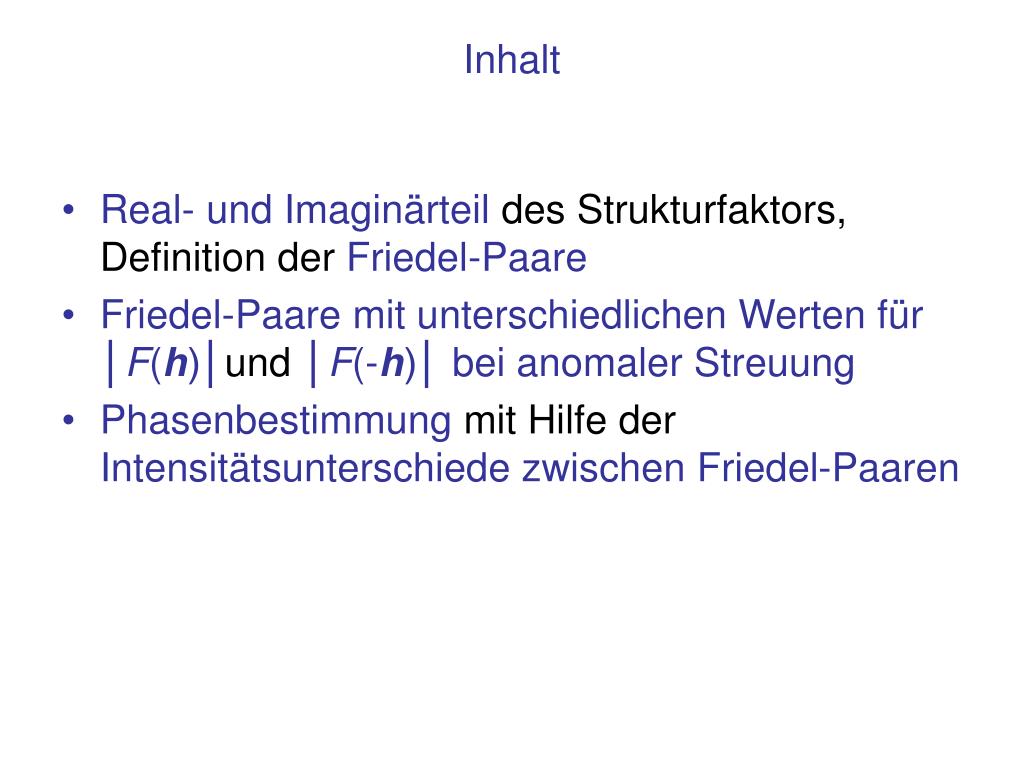

Inhalt
  • Real- und Imaginärteil des Strukturfaktors, Definition der Friedel-Paare
  • Friedel-Paare mit unterschiedlichen Werten für │F(h)│und │F(-h)│bei anomaler Streuung
  • Phasenbestimmung mit Hilfe der Intensitätsunterschiede zwischen Friedel-Paaren
der strukturfaktor

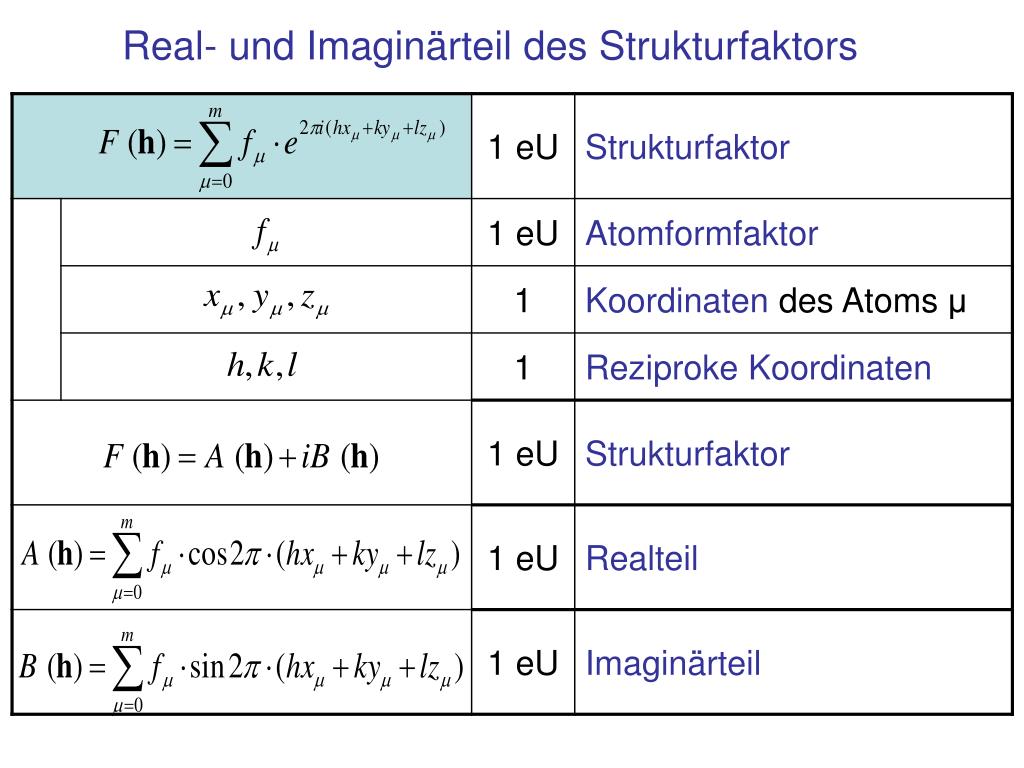

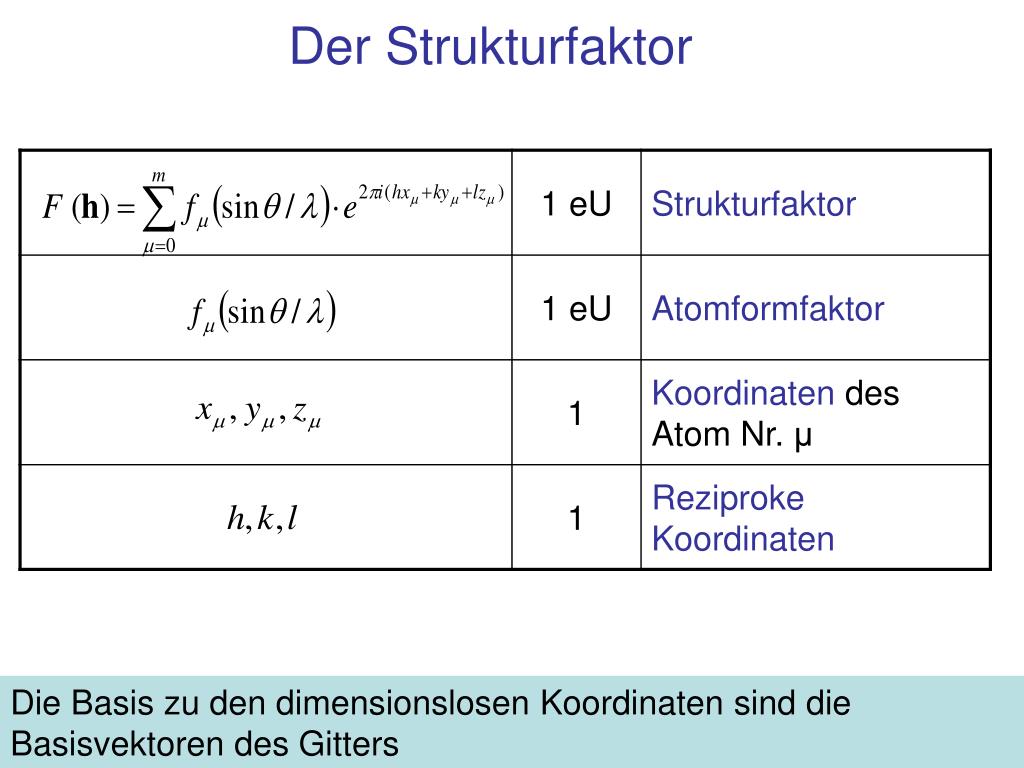

Der Strukturfaktor

Die Basis zu den dimensionslosen Koordinaten sind die Basisvektoren des Gitters

Das dazu reziproke Gitter ist die Basis der h,k,l Koordinaten

die friedelsche regel ohne anomale dispersion

F(h)

B(h)

A(-h)

A(h)

B(-h)

F(-h)

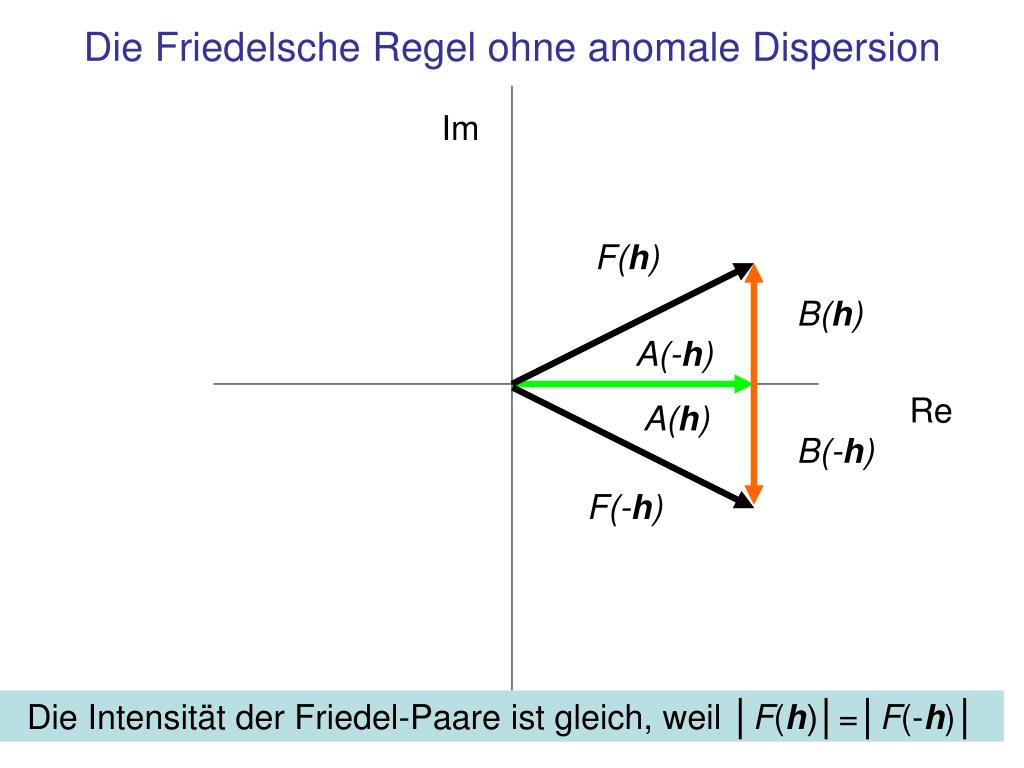

Die Friedelsche Regel ohne anomale Dispersion

Im

Re

Die Intensität der Friedel-Paare ist gleich, weil │F(h)│=│F(-h)│

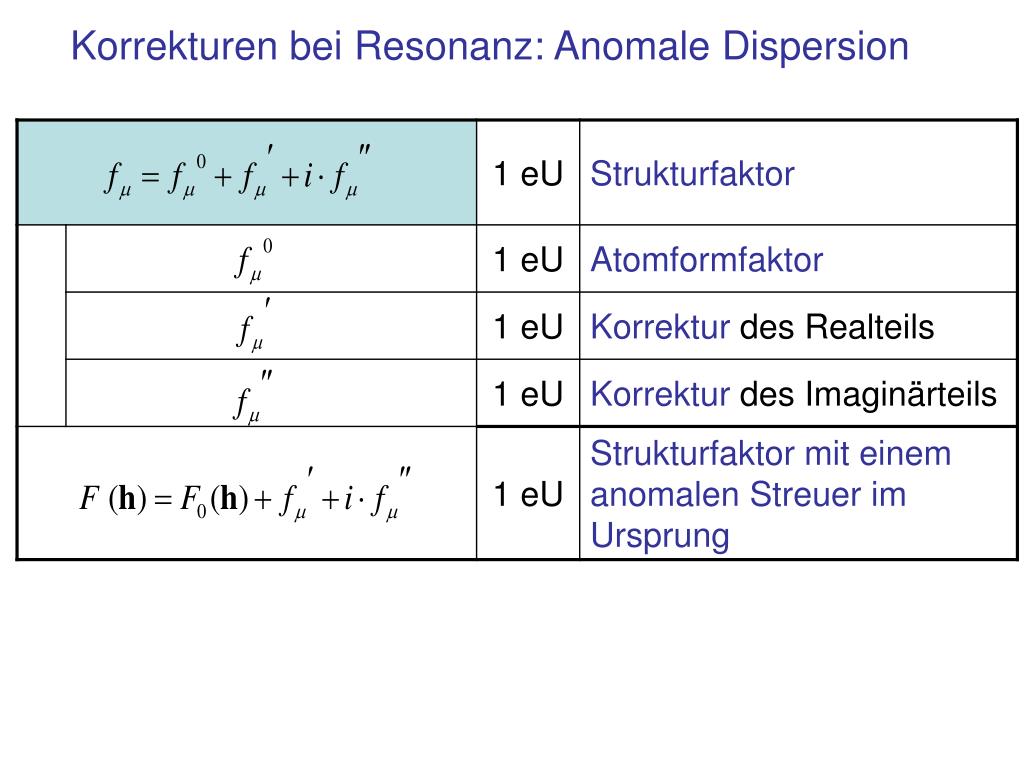

strukturfaktor mit einem anomalen streuer

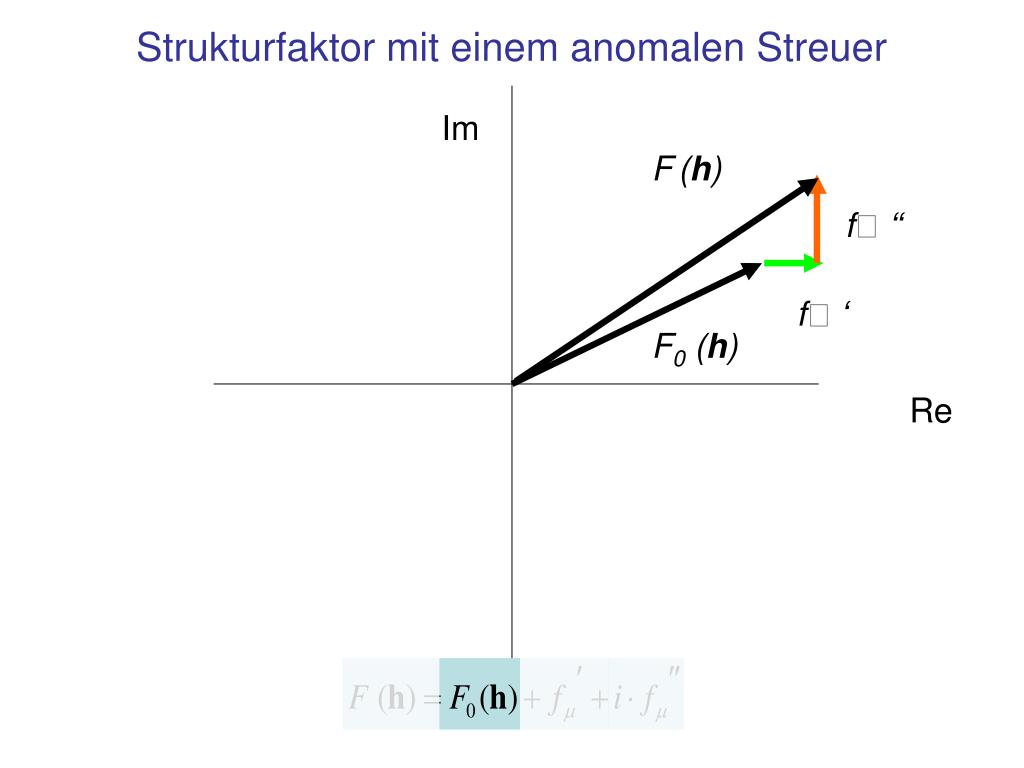

Strukturfaktor mit einem anomalen Streuer

Im

F(h)

f ‘‘

f ‘

F0 (h)

Re

die friedelsche regel bei anomaler dispersion

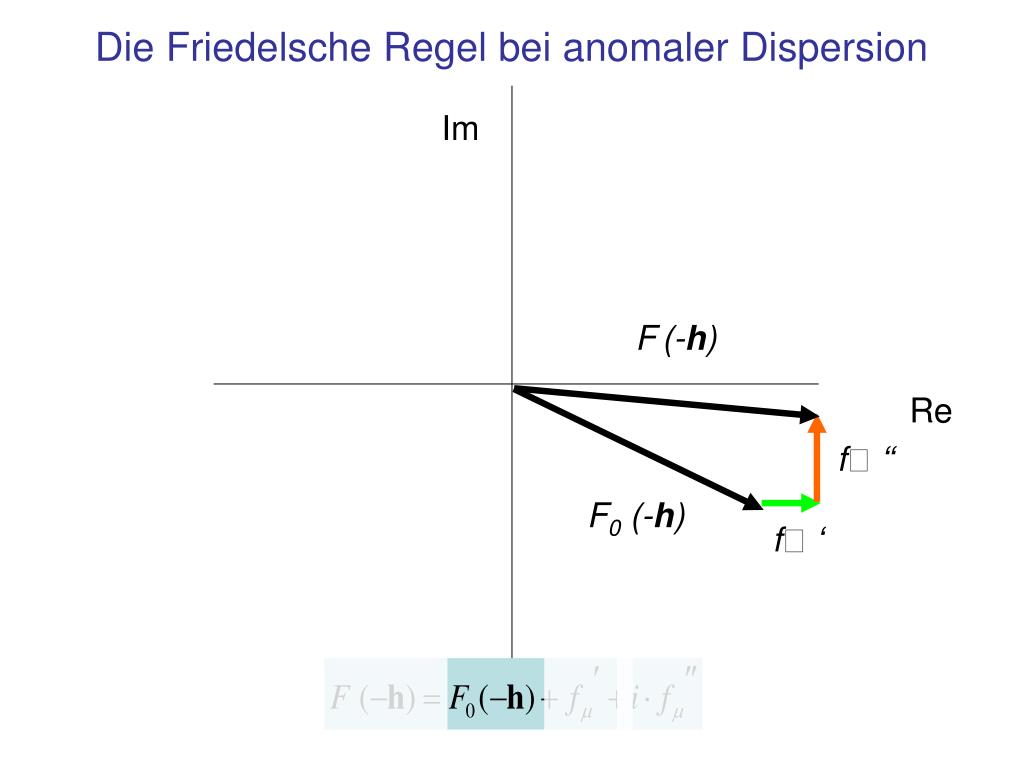

Die Friedelsche Regel bei anomaler Dispersion

Im

F(-h)

Re

f ‘‘

F0 (-h)

f ‘

die friedelsche regel bei anomaler dispersion1
Die Friedelsche Regel bei anomaler Dispersion

Im

F(h)

Re

F(-h)

f ‘‘

f ‘

Die Intensität der Friedel-Paare ist ungleich, │F(h)│≠│F(-h)│

symmetrie eigenschaft von f h

f ‘‘

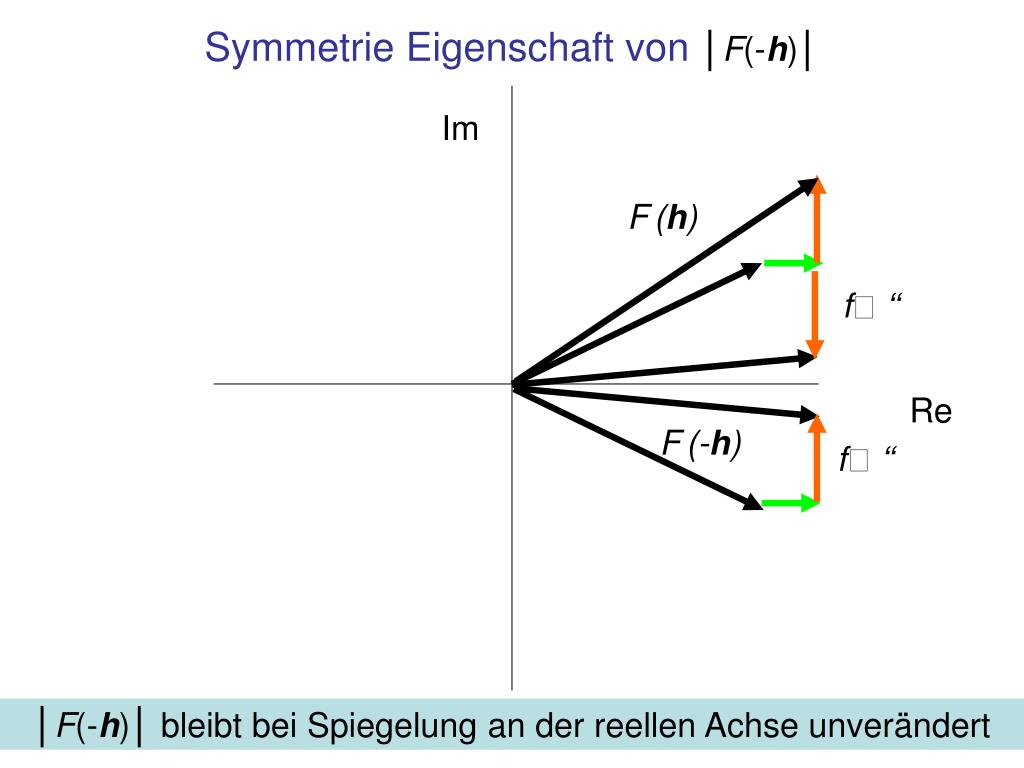

Symmetrie Eigenschaft von │F(-h)│

Im

F(h)

Re

F(-h)

f ‘‘

│F(-h)│ bleibt bei Spiegelung an der reellen Achse unverändert

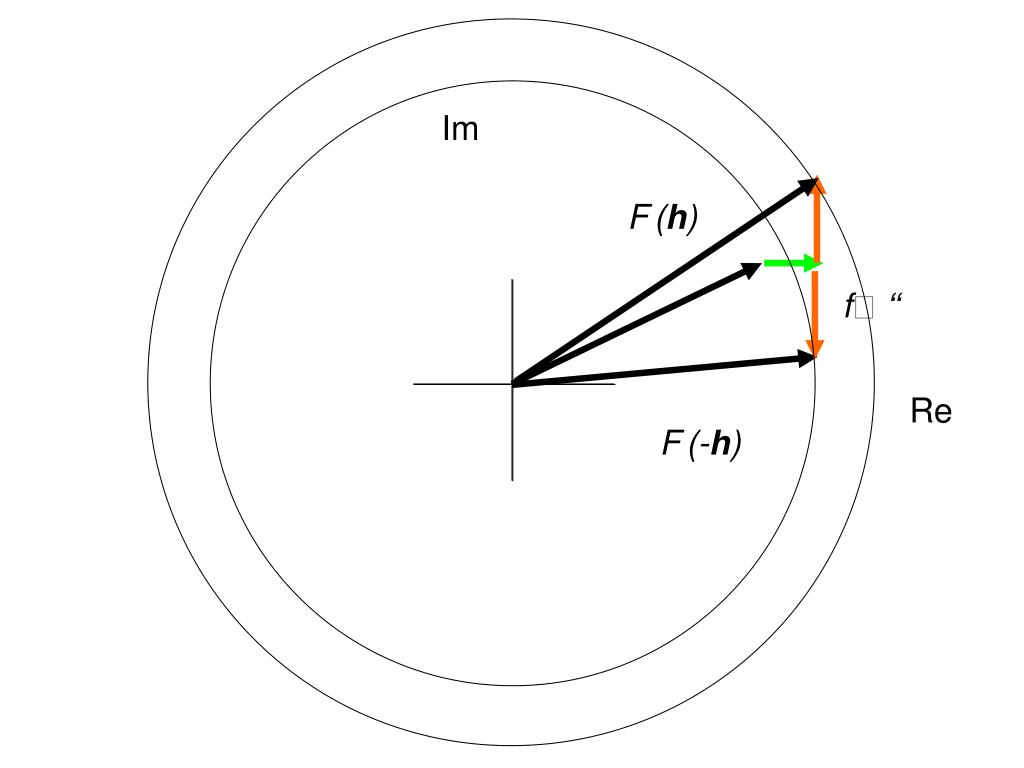

slide11

f ‘‘

Im

F(h)

Re

F(-h)

slide12

Im

Im

f ‘‘

f ‘‘

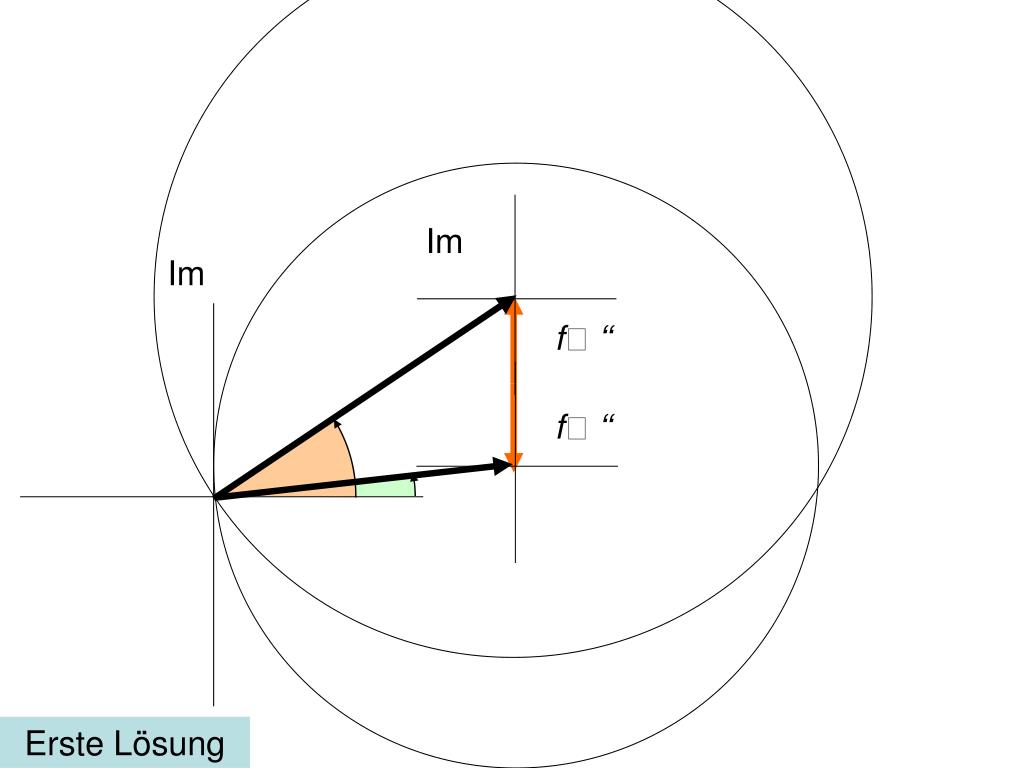

Erste Lösung

slide13

Im

Im

f ‘‘

f ‘‘

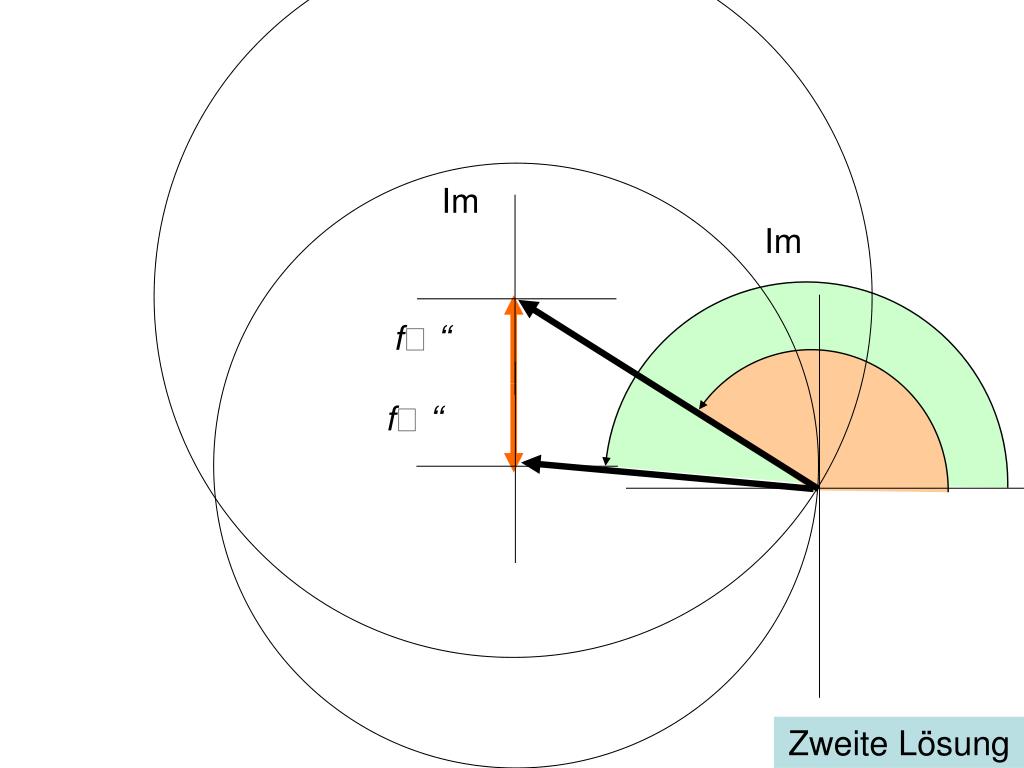

Zweite Lösung

zusammenfassung zur phasenbestimmung durch anomale dispersion

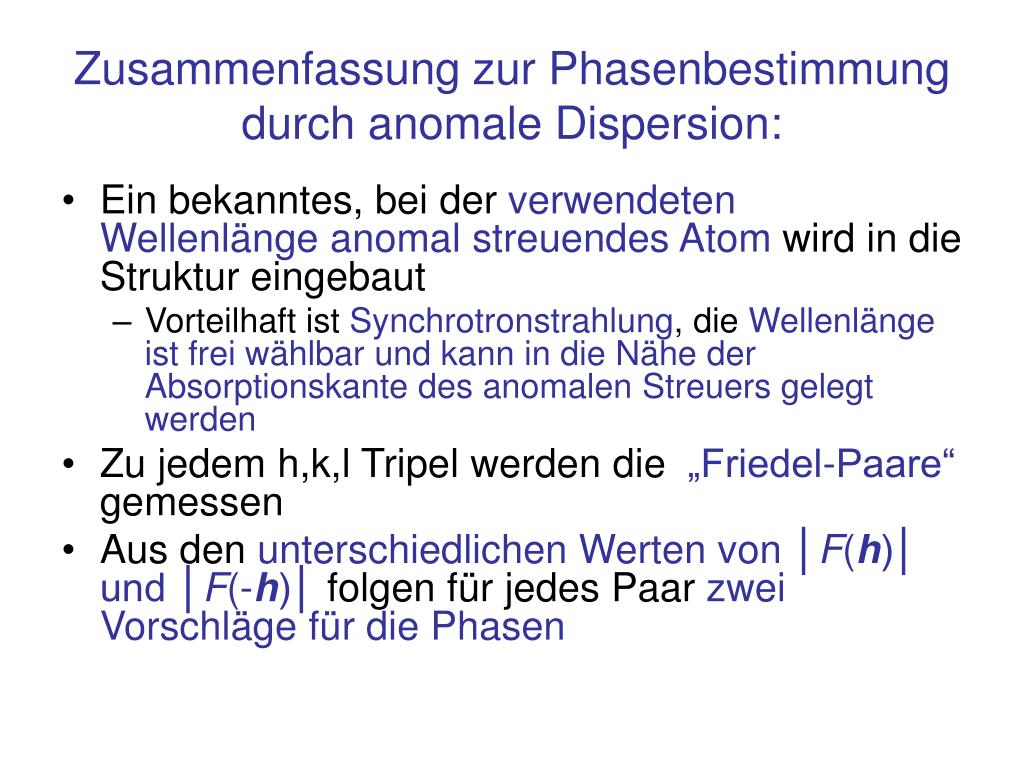

Zusammenfassung zur Phasenbestimmung durch anomale Dispersion:
  • Ein bekanntes, bei der verwendeten Wellenlänge anomal streuendes Atom wird in die Struktur eingebaut
    • Vorteilhaft ist Synchrotronstrahlung, die Wellenlänge ist frei wählbar und kann in die Nähe der Absorptionskante des anomalen Streuers gelegt werden
  • Zu jedem h,k,l Tripel werden die „Friedel-Paare“ gemessen
  • Aus den unterschiedlichen Werten von │F(h)│ und │F(-h)│ folgen für jedes Paar zwei Vorschläge für die Phasen
slide15

Im

Im

f ‘‘

f ‘‘

Erste Lösung

finis
