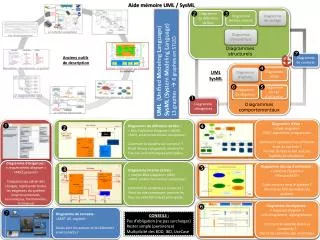

Aide mémoire UML / SysML

1. Aide mémoire UML / SysML   Diagrammede définition de bloc Diagrammede bloc interne Diagrammede package Diagrammeparamétrique Diagrammes structurels  UML (Unified Modeling Language) SysML (System Modeling Language) 13 graphes - 6 graphes en STI2D Diagrammede contexte Anciens outils de description  Diagrammed’état Diagrammed’activité à conserver UML SysML   Diagrammede séquence Diagrammede cas d’utilisation  Diagrammed’exigences Diagrammes comportementaux Diagramme de définition de bloc : « Bloc DefinitionDiagram » (BDD) <SADT, schéma fonctionnel, synoptique> Comment le système est construit ? Point de vue composant, montre les flux, les caractéristiques principales. Diagramme d’état : «state diagram» <GR7, algorithme, programme> Comment représenter les différents états du système ? Permet de faire le lien avec les logiciels de simulation.     Diagramme d’exigences : « requierementdiagram » <FAST, pieuvre> Traduction du cahier des charges, représente toutes les exigences du système (environnementales, économiques, fonctionnelles, techniques) Diagramme interne de bloc : « Interne Bloc Diagram » (IBD) <SADT, schéma fonctionnel, synoptique> Comment le système est construit ? Point de vue composant, montre les flux, les caractéristiques principales.  Diagramme des cas d’utilisation : « UseCaseDiagram » <Pieuvre,FAST> Quels services rend le système ? Montre les fonctionnalités du système. Diagramme de séquence : « sequencediagram » <Chronogramme, algorigramme> Comment le système doit-il se comporter ? Décrit les scénarios des «UseCase»   Diagramme de contexte : <SADT A0, sagittal> Quels sont les acteurs et les éléments environnants ? CONSEILS : Pas d’obligation (ne pas surcharger) Rester simple (pertinence) Multiplicité des BDD, IBD, UseCase
