armering i bim konkret exempel kring armeringshantering i projekt

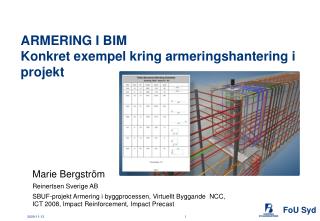

ARMERING I BIMKonkret exempel kring armeringshantering i projekt

Marie Bergström

Reinertsen Sverige AB

SBUF-projekt Armering i byggprocessen, Virtuellt Byggande NCC, ICT 2008, Impact Reinforcement, Impact Precast

sbuf projekt armering i byggprocessen
SBUF-projekt Armering i byggprocessen

Det syftet med projekt är att utveckla, testa och beskriva en förbättrad metodik för informationshantering för armering från projektplanering till färdig konstruktion genom nyttjande av moderna IT-verktyg.

www.armera.se

agenda
Agenda
  • Armeringsprocessen
  • Effektivisering av informationsflödet
  • Armeringsprogram
  • Önskvärda funktioner hos program
slide4

Informationsflöde utan BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller Håltagning 2D/3D

K-modell 2D/3D

K-modell med armering 2D

K

Armerings-ritning

BH

Armerings-ritninggranskning

Beräkning Armering

Etappindelning Produktionsanpassning GE

Etappindelning Produktion-anpassning TE

Mottagning

Inbyggnad

ENTR

Leverans-planering specar

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

Specar

slide5

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

Armerings-ritninggranskning

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Leverans-planering specar

Produktions-anpassning TE

Tillägg montagejärn

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

armeringsprogram
Armeringsprogram
  • Q-spec
  • Q-armering
  • Impact Reinforcement
  • AutoCAD Structural Detailing
  • Autodesk Revit Structure
  • Tekla Structures
  • Bentley Rebar / Bentley Power Rebar
slide7

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

1.

Armerings-ritninggranskning

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Leverans-planering specar

Produktions-anpassning TE

Tillägg montagejärn

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

1 k modell
1. K-modell

Önskemål

  • Objektorienterad 3D-modell
  • Egen databas
  • Export till analysprogram
1 k modell1
1. K-modell

Önskemål

  • Objektorienterad 3D-modell
  • Egen databas
  • Export till analysprogram
  • Revit Structure
  • Tekla
  • Bentley Structure /Bentley Rebar
slide10

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

Armerings-ritninggranskning

2.

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Leverans-planering specar

Produktions-anpassning TE

Tillägg montagejärn

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

2 analys modell
2. Analys-modell

Önskemål

  • Import av struktur från K-modell
  • Export av armering till K-modell
2 analys modell1
2. Analys-modell

Önskemål

  • Import av struktur från K-modell
  • Export av armering till K-modell
  • Robot
  • Staad
  • Strusoft
slide13

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

3.

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

Armerings-ritninggranskning

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Leverans-planering specar

Produktions-anpassning TE

Tillägg montagejärn

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

3 k modell med armering
3. K-modell med armering

Önskemål

  • Import av armering från analys-modell
  • Armeringsförslag
  • Typarmering
  • Skapa enskilda fri forms armeringsobjekt
  • Bockad armering enl. typblad 2A, 1979
  • Nät
  • Rullarmering
  • Koppla armering till konstruktionsdelar.
  • Etappindelning i sent skede
  • Kollisionskontroll
  • Visualisering i 3D
3 k modell med armering1
3. K-modell med armering
  • Revit Structure
  • Tekla Structure
  • Bentley Structure /Bentley Rebar
  • Strusoft Reinforcement
slide16

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

4.

Armerings-ritning

BH

4.

Armerings-ritninggranskning

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Leverans-planering specar

Produktions-anpassning TE

Tillägg montagejärn

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

4 armeringsritning
4. Armeringsritning

Önskemål

  • Redovisning av armering enl. nationell praxis
  • Val av redovisning varje järn eller fördelningslinje
  • Möjlighet att skapa egen ritningslayout
  • Ändring i modell slår igenom på ritning
  • Ändring på ritning slår igenom i modell
  • Stöd för att hantera ändringar
  • Stöd för att hantera littrering av armering
4 armeringsritning1
4. Armeringsritning
  • Impact Reinforcement
  • Revit Structure
  • Tekla Structure
  • Bentley Structure /Bentley Rebar
  • Q-spec tillverkningsritning armering
slide19

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

5.

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

Armerings-ritninggranskning

5.

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Leverans-planering specar

Produktions-anpassning TE

Tillägg montagejärn

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

5 3d viewer
5. 3D-Viewer

Önskemål

  • Visualisering i 3D
  • Kollisionskontroll
5 3d viewer1
5. 3D-Viewer

Önskemål

  • Visualisering i 3D
  • Kollisionskontroll
  • Impact Reinforcement *
  • Revit Structure
  • Tekla Structure
  • Bentley Structure /Bentley Rebar
  • Q-spec tillverkningsritning armering
slide22

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

Armerings-ritninggranskning

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Produktions-anpassning TE

Tillägg montagejärn spec.

Leverans-planering

Etappindelning TE

6.

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

6 armeringsspec
6. Armeringsspec.

Önskemål

  • Automatisk generering från ritning /databas
  • Enligt svensk standard *
  • Stöd för hantering av revidering *
  • Automatisk hantering av revideringsbeteckningar i spec. *
  • Koppling till Q-spec / Q-armering *
6 armeringsspec1
6. Armeringsspec.
  • Impact Reinforcement *
  • Revit Structure
  • Tekla Structure
  • Bentley Structure /Bentley Rebar
  • Q-spec
  • Q-armering
slide25

Armeringsprocess platsgjuten betong

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

Armerings-ritninggranskning

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Produktions-anpassning TE

Leverans-planering

Tillägg montagejärn spec

7.

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

Tillverkning

SPECKONSULT

7 leveransplanering
7. Leveransplanering

Önskemål

  • Redovisning av leveranstider på etapper / armeringsojekt
7 leveransplanering1
7. Leveransplanering

Önskemål

  • Redovisning av leveranstider på etapper / armeringsojekt
  • Revit Structure
  • Tekla Structure
  • Bentley Structure /Bentley Rebar
  • Excelblad kopplat till Q-spec eller Q-armering laddas ner från www.armera.se
slide28

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

Armerings-ritning

BH

Armerings-ritninggranskning

3D-Viewer

Specar

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Produktions-anpassning TE

Leverans-planering

Tillägg montagejärn spec

Etappindelning TE

EDI?

Prod-order

Maskin-styrning

ARMLEV

8.

Tillverkning

SPECKONSULT

8 maskinstyrning
8. Maskinstyrning

Önskemål

  • Koppling till kap- och bockningsmaskiner direkt / indirekt
  • Koppling till tillverkning av rullarmering *
8 maskinstyrning1
8. Maskinstyrning

Önskemål

  • Koppling till kap- och bockningsmaskiner direkt / indirekt
  • Koppling till tillverkning av rullarmering *
  • Impact Reinforcement *
  • Tekla Structure
  • Bentley Structure /Bentley Rebar
  • Q-spec
  • Q-armering
slide31

Informationsflöde med BIM idag

Underlag

Digital informationsöverföring (t.ex. dwg, xml)

BEST./

A/

VVS/

EL

A-modell 2D/3D

Manuell informationsöverföring

Inst.-modeller håltagning 2D/3D

3.

5.

Analys-modell 2D/3D

K-modell 2D/3D

K-modell med armering 2D/3D

3D-Viewer

K

4.

Armerings-ritning

BH

1.

4.

Armerings-ritninggranskning

2.

6.

5.

3D-Viewer

9.

Specar

9.

Etappindelning GE Produktionsanpassning

Mottagning

Inbyggnad

ENTR

Produktions-anpassning TE

Leverans-planering

Tillägg montagejärn spec

7.

Etappindelning TE

6.

EDI?

Prod-order

Maskin-styrning

ARMLEV

8.

Tillverkning

SPECKONSULT

9 motagningskontroll
9. Motagningskontroll

Önskemål

  • Skannad motagningskontroll på arbetsplatsen?

www.armera.se
