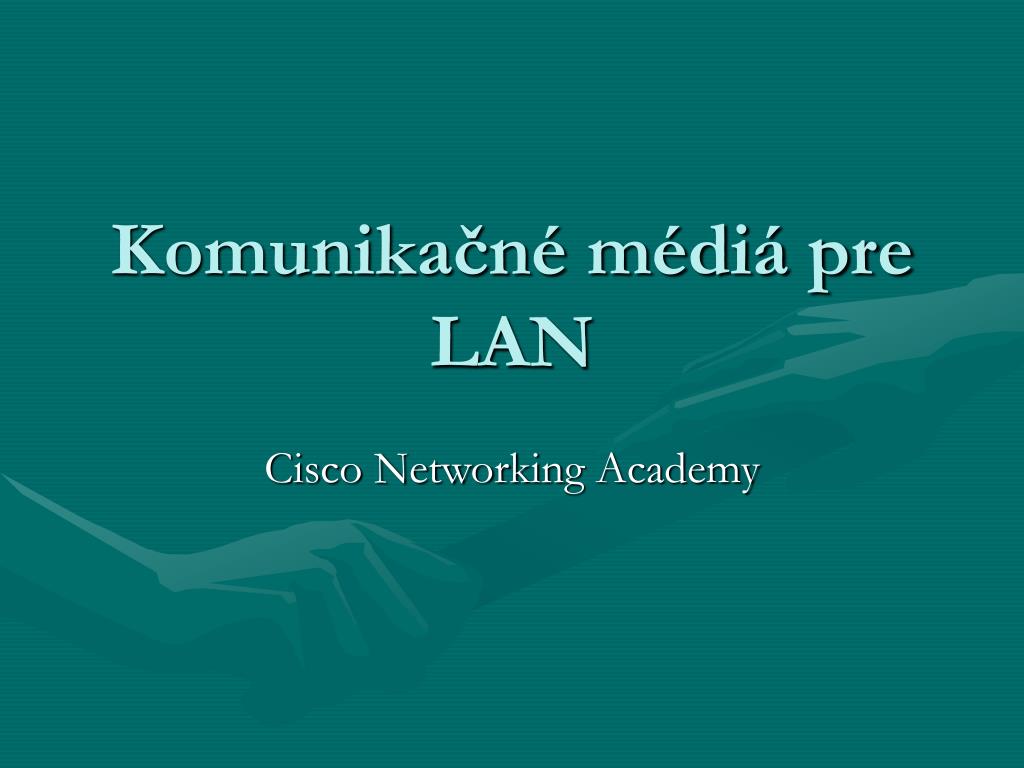

  1. Komunikačné médiá pre LAN Cisco Networking Academy

  2. Najpoužívanejšie typy • UTP (Unshielded twisted-pair cable) – netienená krútená dvojlinka • STP (Shielded twisted-pair cable) – tienená krútená dvojlinka • ScTP (Screened UTP) – FTP (Foil Twisted Pair) • Coaxial cable– koaxiálny kábel • Fiber-optic cable– optický kábel • Wireless

  3. UTP kábel • obsahuje 8 medených drôtov pokrytých izoláciou, neobsahuje tienenie • drôty v pároch sú krútené jeden okolo druhého – slúži na vytvorenie cancellation efektu (ide o zníženie degradácie signálu spôsobenej EMI a RMI) • impedancia kábla je 100 ohmov • ľahko sa inštaluje (menšia hrúbka ako STP) • lacnejšie ako ostatné médiá • náchylnejšie na elektrické šumy a rušenie (keďže nemá tienenie) • max. dľžka kábla je 100 metrov

  4. STP kábel • každý pár drôtov je zabalený v kovovej fólii a ešte aj všetky štyri páry spolu sú obalené v kovovej fólii (tienenie) • kombinuje techniky tienenia a krútenia párov (cancellation efekt) • je viac odolný pred všetkými typmi externého rušenia ako UTP • impedancia kábla je 150 ohmov (Token ring) • je drahší a ťažšie sa inštaluje ako UTP • potrebuje byť uzemnený na oboch stranách, inak bude náchylný na rušenie • max. dĺžka kábla 100 metrov

  5. ScTP kábel • hybrid medzi UTP a STP • všetky páry spolu sú obalené v kovovej fólii • je to zvyčajne 100 alebo 120 ohmový kábel • podobne ako STP potrebuje byť uzemnený na obidvoch koncoch • používa sa hlavne v Európe

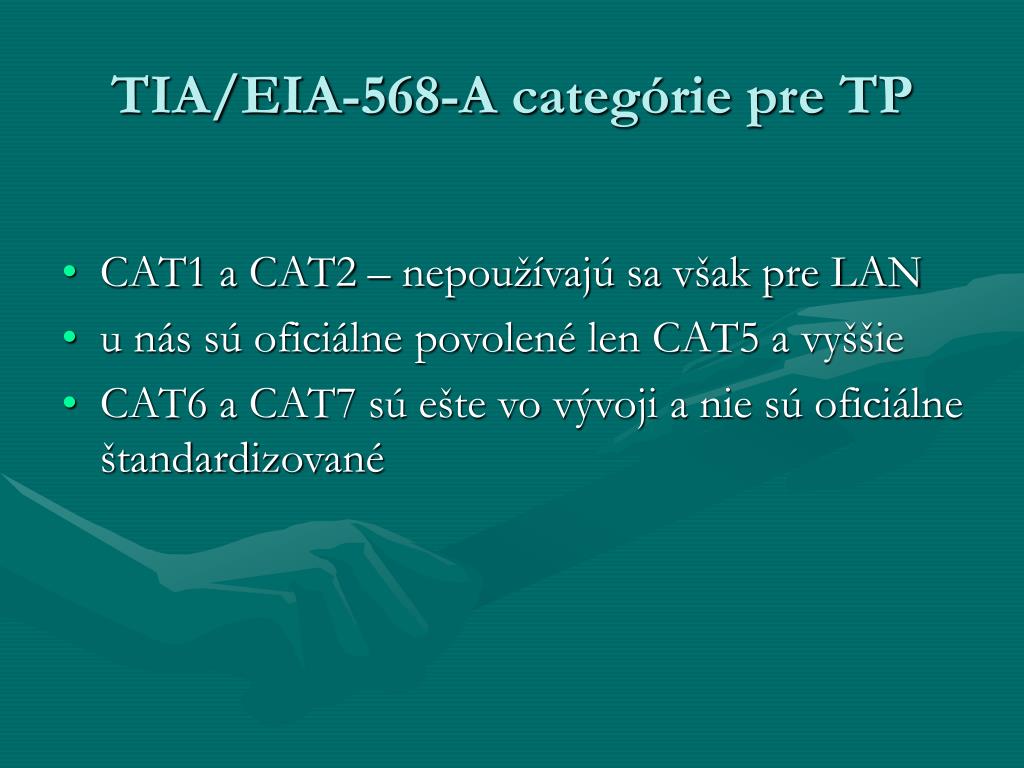

  6. TIA/EIA-568-A categórie pre TP • CAT1 a CAT2 – nepoužívajú sa však pre LAN • u nás sú oficiálne povolené len CAT5 a vyššie • CAT6 a CAT7 sú ešte vo vývoji a nie sú oficiálne štandardizované

  7. Koaxiálny kábel • skladá sa z medeného vodiča,plastickej izolácie,tienenia a vonkajšieho plášťa • tienenie pomáha zmenšiť vplyv vonkajšieho rušenia • je lacný, môže byť potiahnutý bez regenerácie signálu na väčšie vzdialenosti ako UTP či STP • musí byť správne uzemnený inak dochádza k rušeniu signálu • Thicknet – hrubší, drahší, prenos na dlhšie vzdialenosti, lepšie odoláva rušeniu, max. dĺžka je 500 metrov, používal sa ako backbone • Thinnet – tenší, dobre ohybný, ľahká inštalácia, lacnejší, max dĺžka je 185 metrov

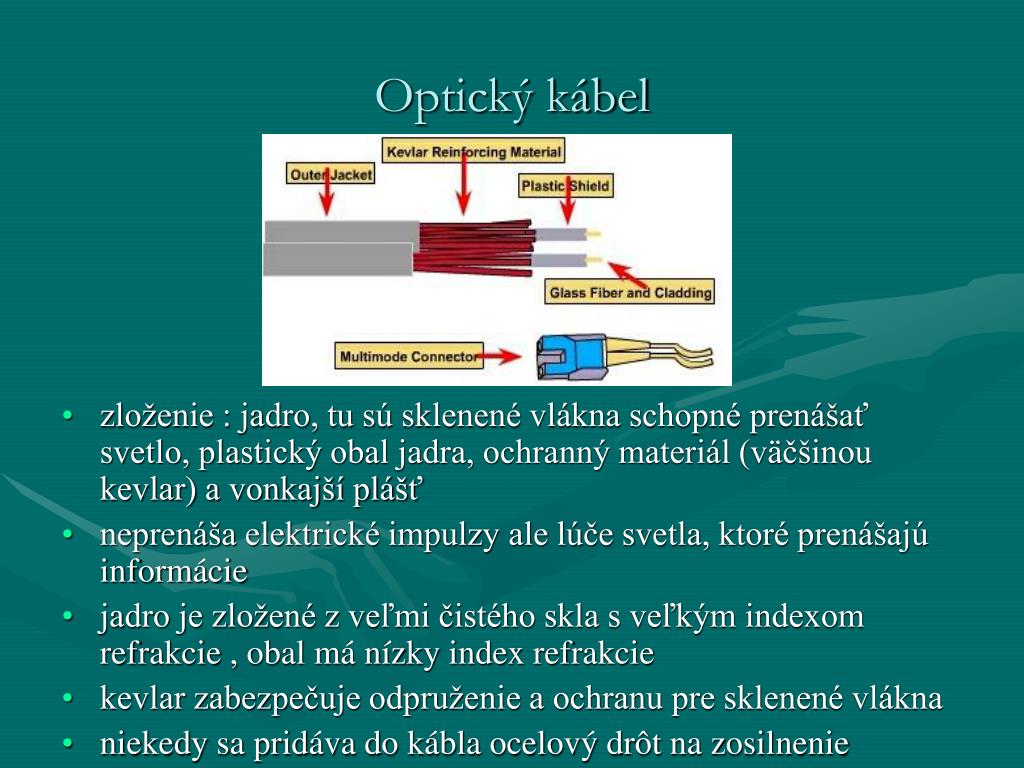

  8. Optický kábel • zloženie : jadro, tu sú sklenené vlákna schopné prenášať svetlo, plastický obal jadra, ochranný materiál (väčšinou kevlar) a vonkajší plášť • neprenáša elektrické impulzy ale lúče svetla, ktoré prenášajú informácie • jadro je zložené z veľmi čistého skla s veľkým indexom refrakcie , obal má nízky index refrakcie • kevlar zabezpečuje odpruženie a ochranu pre sklenené vlákna • niekedy sa pridáva do kábla ocelový drôt na zosilnenie

  9. Optické káble – index lomu - Index lomu sa vypočíta ako podiel rýchlosti svetla vo vákuu a v danom prostredí - Uhol dopadu = Uhlu odrazu

  10. Opticke kable – odraz - Smer lomeného lúča súvisí s pomerom indexov lomu prostredí cez, ktoré lúč prechádza

  11. Multi-mode vlákno

  12. Single-mode vlákno

  13. Wireless • 802.11 - rýchlosť 1 and 2 Mbps • 802.11b - Wi-Fi™ (1, 2, 5.5 and 11 Mbps ) • 802.11g (rýchlosť až 54 Mbps ) • Bezdôtové siete sa realizujú v dvoch frekvenčných pásmach a to 2,4 a 5,2GHz. Využívame dve technológie a to DSSS a FHSS.
