  1. ŞIRNAK ÜNİVERSİTESİ MÜHENDİSLİK FAKÜLTESİ BİLGİSAYAR DESTEKLİ MÜHENDİSLİK SEMİNERİMİZE HOŞGELDİNİZ!!! HAZIRLAYAN: h.NazIm EKİCİ

  2. 1. Bölümcad-computerAIdeddesIgn

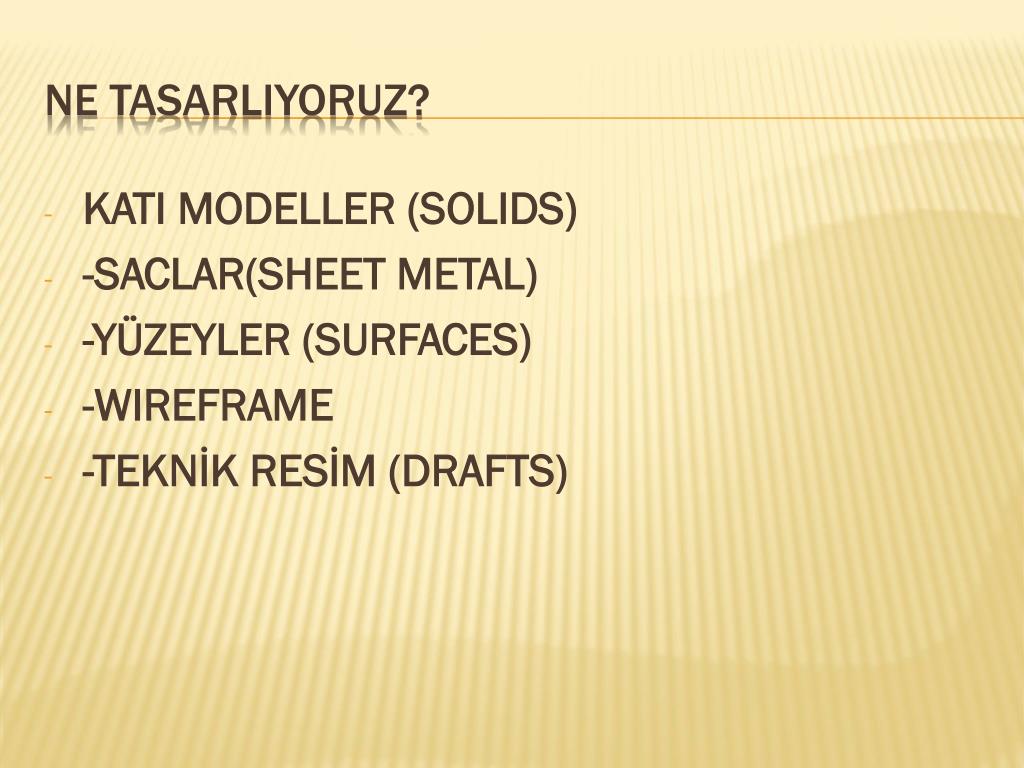

  3. KATI MODELLER (SOLIDS) • -SACLAR(SHEET METAL) • -YÜZEYLER (SURFACES) • -WIREFRAME • -TEKNİK RESİM (DRAFTS) Ne tasarlIYORUZ?

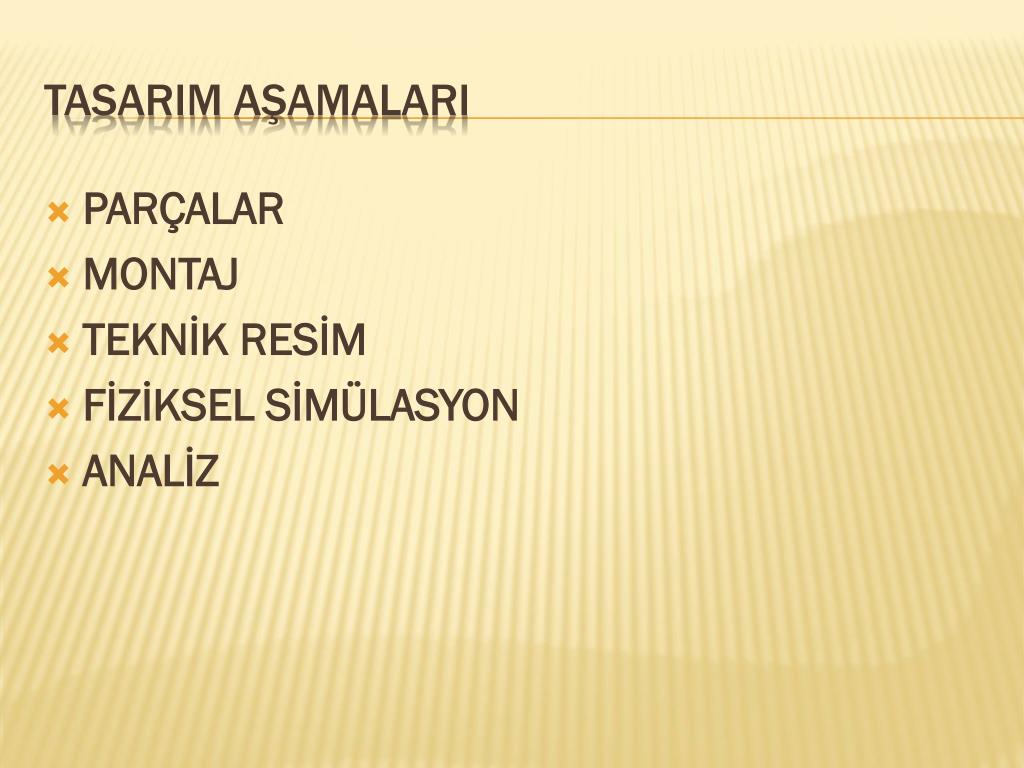

  4. PARÇALAR MONTAJ TEKNİK RESİM FİZİKSEL SİMÜLASYON ANALİZ TasarIM AŞAMALARI

  5. Ne ile tasarlIyoruz?

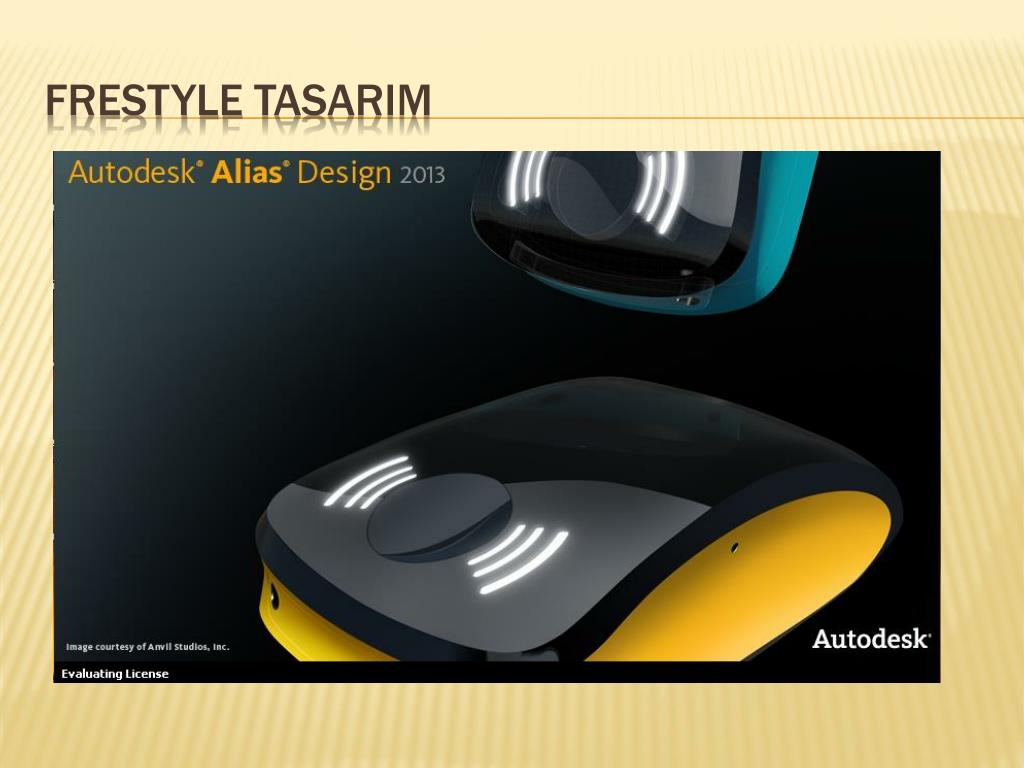

  6. Frestyle tasarIM

  7. ComputeraIdedengIneerIng-cam

  8. İşleme esnasında takımın hareket çizgilerine takım yolu denir Parça geometrisine uygun takımyolu oluşturmak Geometriye uygun takımlandırma Uygun kesme paramatreleri (kesme hızı,ilerleme,devir sayısı) Genel esaslar

  9. Yüksek Hız Çeliği- HSS Takımlar Sinterlenmiş Karbürler KBN Takımlar Elmaslar Seramikler Metal ne İle kesilir

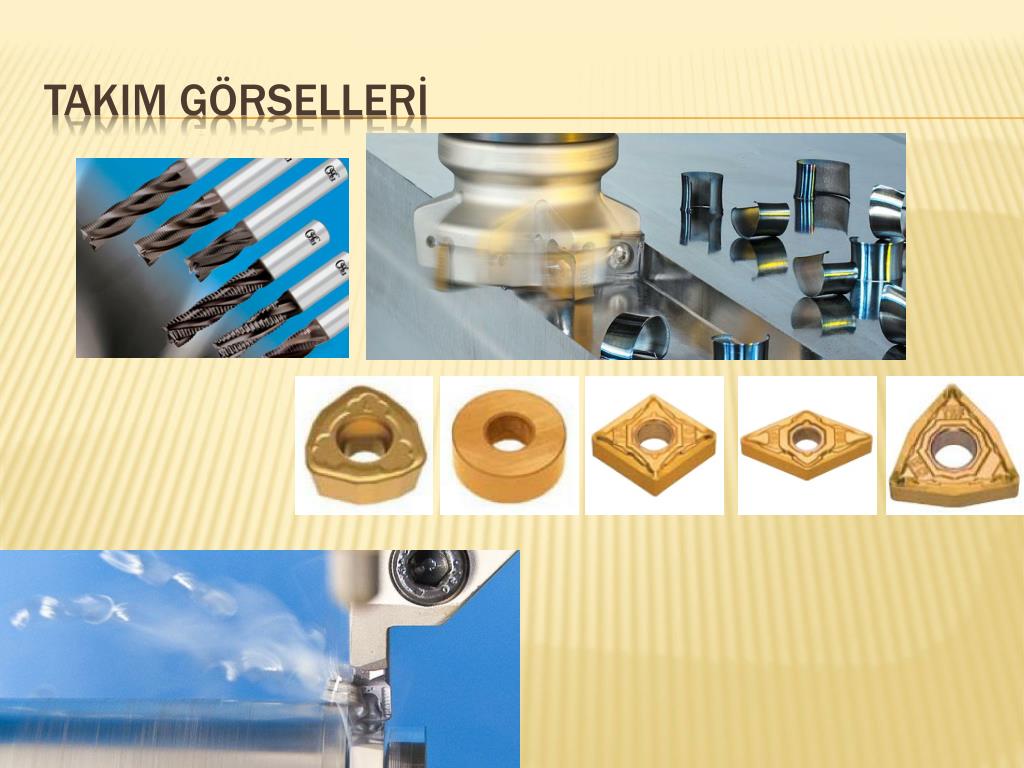

  10. takImgörsellerİ

  11. YÜZEY FREZELEME CEP BOŞALTMA ÇEVRE İŞLEME DELİK DELME KILAVUZ ÇEKME KANAL AÇMA Frezeleme İşlemleri

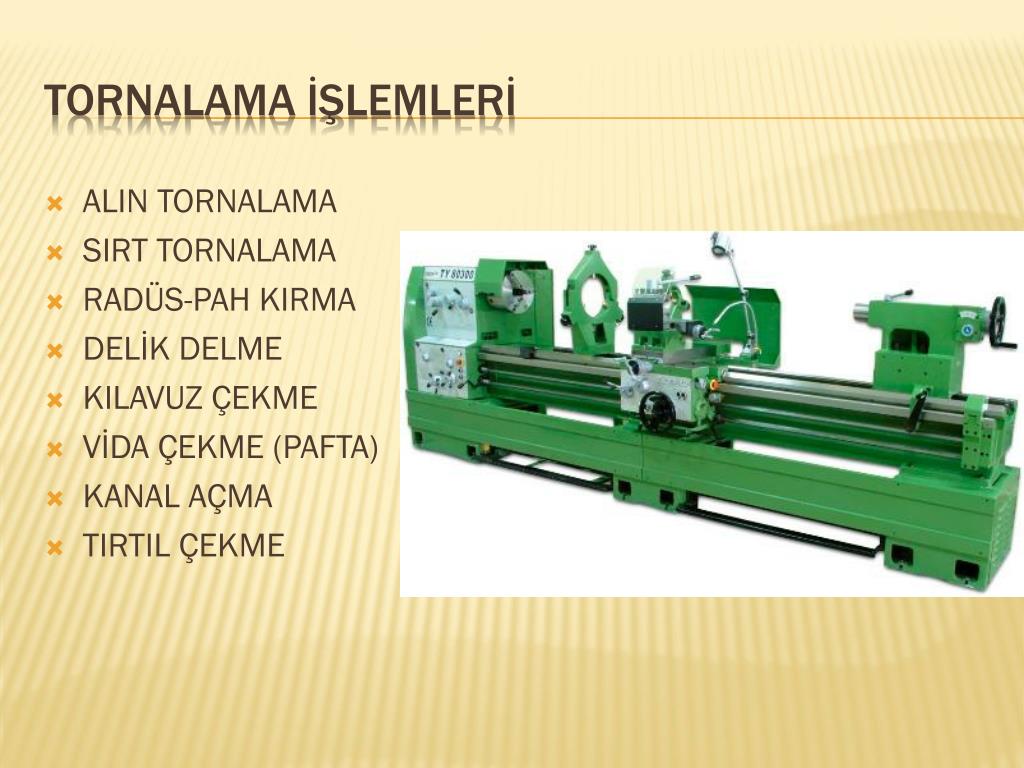

  12. ALIN TORNALAMA SIRT TORNALAMA RADÜS-PAH KIRMA DELİK DELME KILAVUZ ÇEKME VİDA ÇEKME (PAFTA) KANAL AÇMA TIRTIL ÇEKME TORNALAMA İŞLEMLERİ

  13. DİKEY İŞLEME MERKEZLERİ tezgahlar

  14. Yatay İşleme tezgahlarI

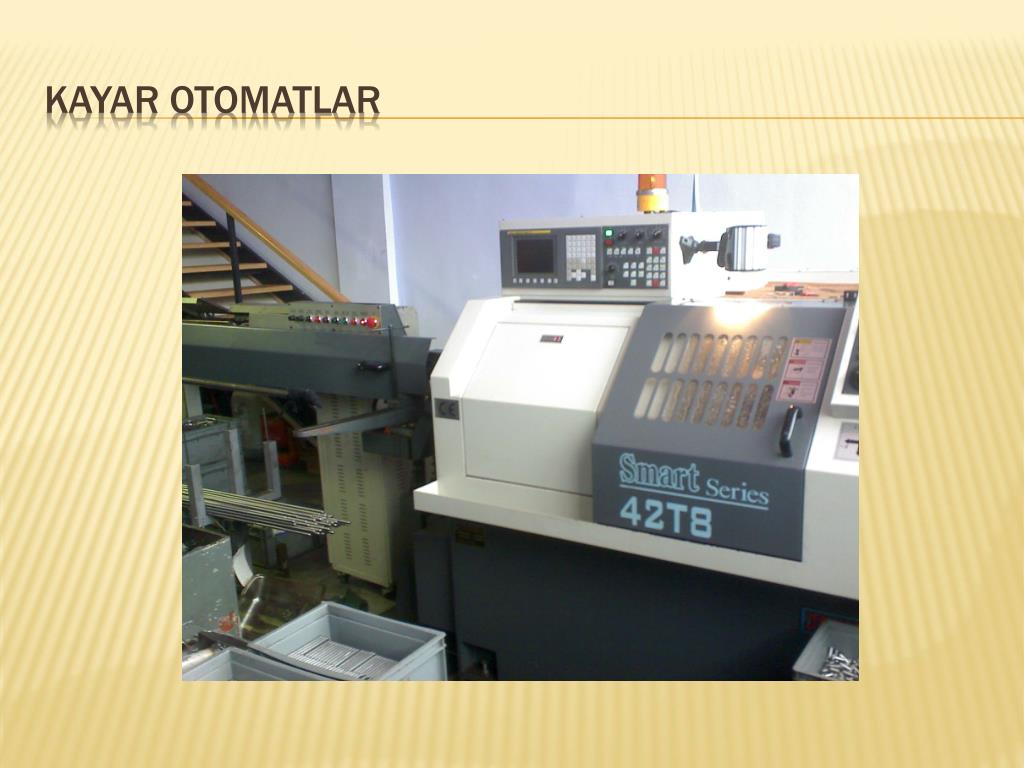

  15. KAYAR OTOMATLAR

  16. eksenler

  17. Elektronİk kontrol sİstemİ

  18. Ne fark var? PROOGRAM SONU ….. M30; PROGRAM SONU ….. M02;

  19. G KODLARI –HAREKET KODLARIDIR G0-BOŞTA HIZLI İLERLEME G01-KESME İLERLEMESİ G02-G03-YAY AÇMA G28-REFERANS NOKTASINA GİT VB.. PROGRAM YAPISI

  20. M KODLARI- STATÜ KODLARIDIR M30-M02- PROGRAM SONU M03-M04- FENER MİLİ ÇALIŞTIRMA M05-FENER MİLİ DURDURMA M06- TAKIM DEĞİŞTİRME VB.. PROGRAM YAPISI

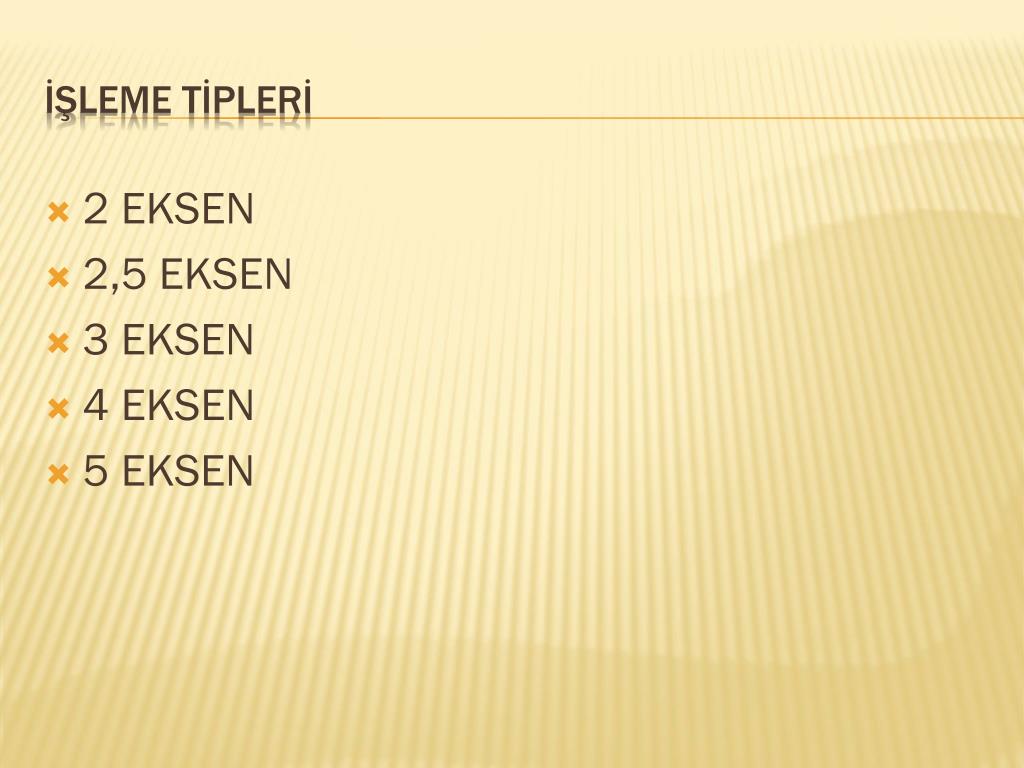

  21. 2 EKSEN 2,5 EKSEN 3 EKSEN 4 EKSEN 5 EKSEN İŞLEME TİPLERİ

  22. HANGİ PROGRAMLARI KULLANIYORUZ? BAĞIMSIZ (STANDALONE) PROGAMLAR

  23. HANGİ PROGRAMLARI KULLANIYORUZ? GÖMÜLÜ YAZILIMLAR

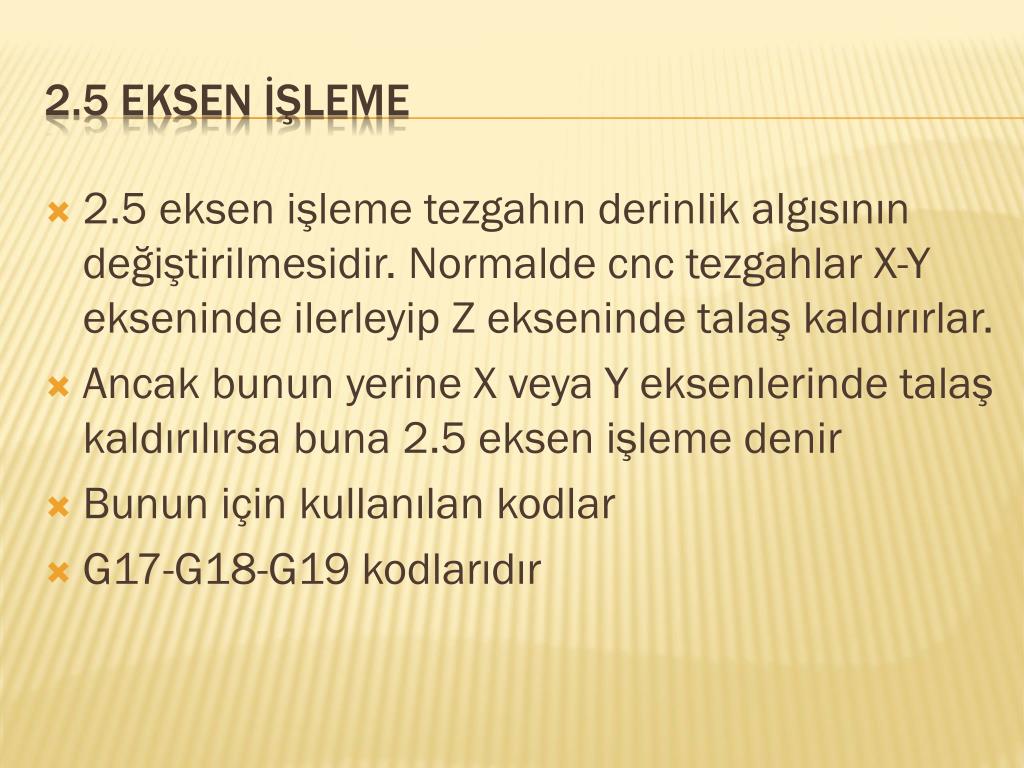

  24. 2.5 eksen işleme tezgahın derinlik algısının değiştirilmesidir. Normalde cnc tezgahlar X-Y ekseninde ilerleyip Z ekseninde talaş kaldırırlar. Ancak bunun yerine X veya Y eksenlerinde talaş kaldırılırsa buna 2.5 eksen işleme denir Bunun için kullanılan kodlar G17-G18-G19 kodlarıdır 2.5 eksen İşleme

  25. İŞLEME ESNASINDA ÜÇ TEMEL REFERANS NOKTASI VARDIR -TEZGAH REFERANS NOKTASI (Değiştirilmemelidir!!!) -İŞ REFERANS NOKTASI (Kendimiz tayin ediyoruz) -PARÇA REFERANS NOKTASI (Genelde orta nokta veya sol üst köşe) REFERANS NOKTALARI-ZERO POINTS

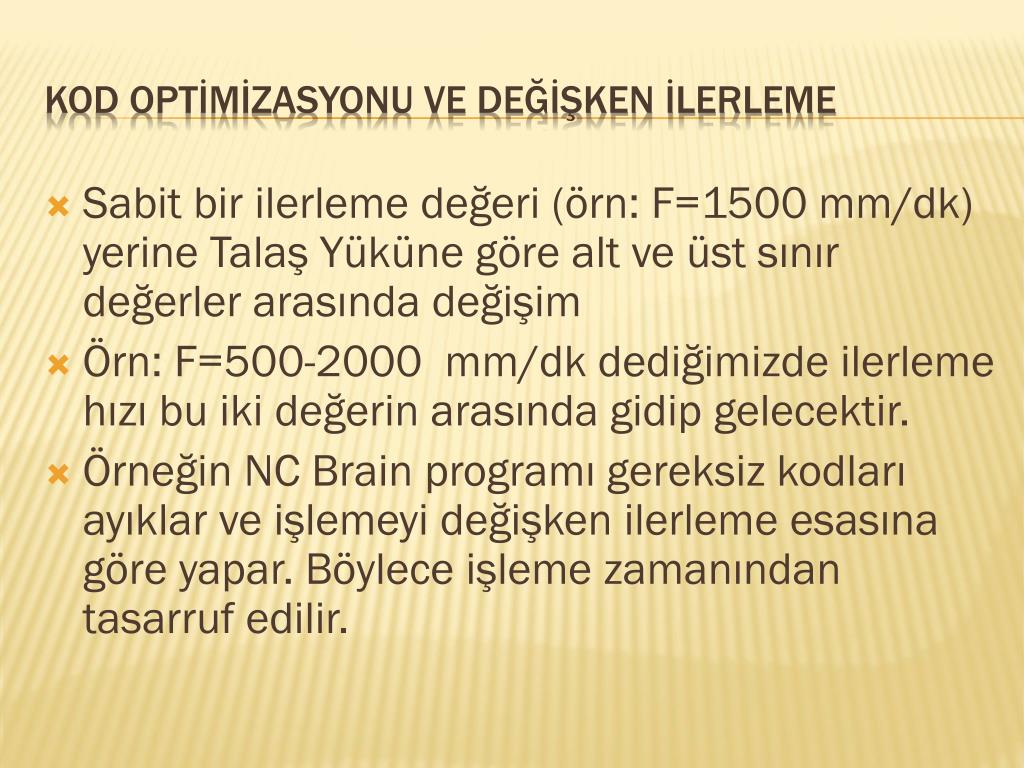

  26. Sabit bir ilerleme değeri (örn: F=1500 mm/dk) yerine Talaş Yüküne göre alt ve üst sınır değerler arasında değişim Örn: F=500-2000 mm/dk dediğimizde ilerleme hızı bu iki değerin arasında gidip gelecektir. Örneğin NC Brain programı gereksiz kodları ayıklar ve işlemeyi değişken ilerleme esasına göre yapar. Böylece işleme zamanından tasarruf edilir. KOD OPTİMİZASYONU VE DEĞİŞKEN İLERLEME

  27. İŞİTTİM UNUTTUM GÖRDÜM HATIRLADIM YAPTIM ÖĞRENDİM Örnekler-uygulamalar

  28. Makine Elemanlarının ,statik,dinamik,yorulma,ömür,titreşim vb. analizleri için farklı sayısal yöntemler vardır. Programlara aktarılan sayısal metod Sonlu Elemanlar Teorisidir. 3.bölüm-computeraIdedengIneerIng (Cae)

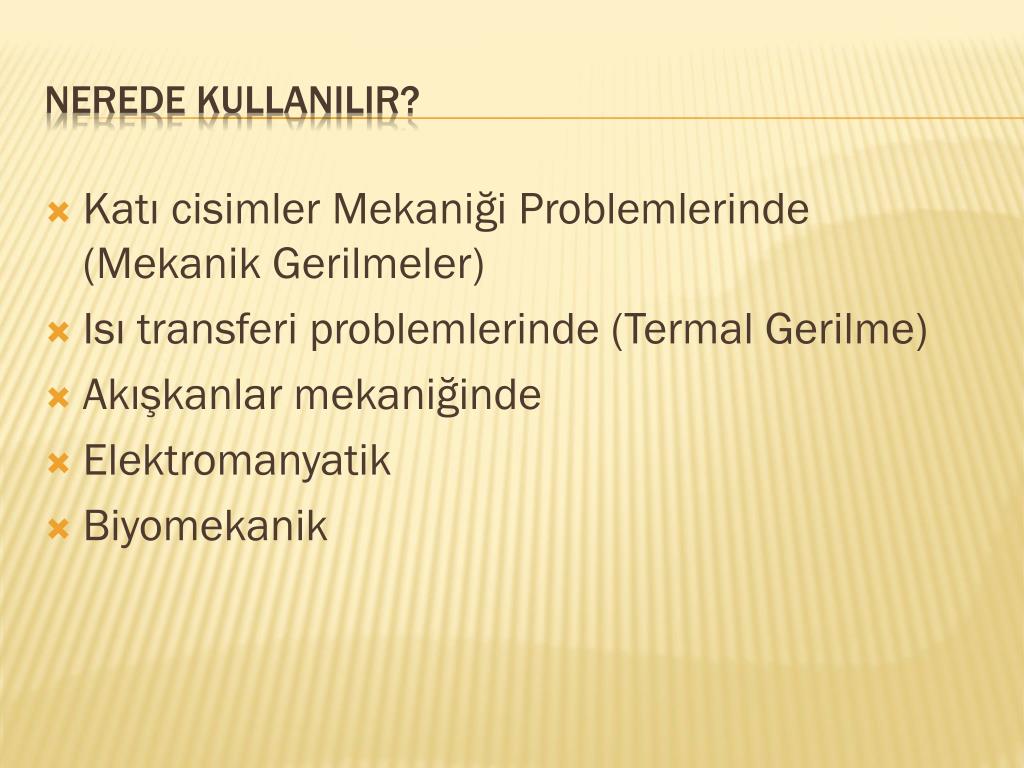

  29. Katı cisimler Mekaniği Problemlerinde (Mekanik Gerilmeler) Isı transferi problemlerinde (Termal Gerilme) Akışkanlar mekaniğinde Elektromanyatik Biyomekanik Nerede kullanIlIr?

  30. K.U=F Direngenlik Matrisi X Yerdeğiştirme Matrisi= Kuvvetler Matrisi Genel denge denklemİ

  31. HangİprogramlarIkullanIyoruz

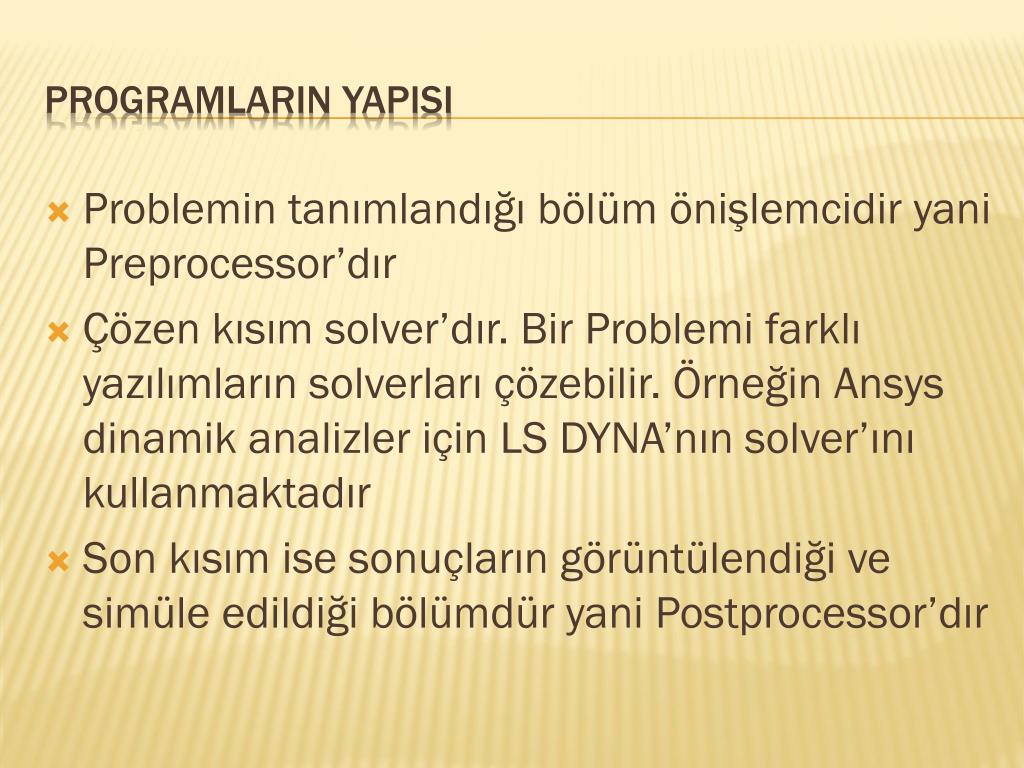

  32. Problemin tanımlandığı bölüm önişlemcidir yani Preprocessor’dır Çözen kısım solver’dır. Bir Problemi farklı yazılımların solverları çözebilir. Örneğin Ansys dinamik analizler için LS DYNA’nınsolver’ını kullanmaktadır Son kısım ise sonuçların görüntülendiği ve simüle edildiği bölümdür yani Postprocessor’dır ProgramlarInYapISI

  33. Tanımlama için Node veya Keypoint denilen Noktalar kullanılır Çizim yapısı Noktalardan Çizgilere Çizgilerden Alanlara Alan ve Yüzeylerden Hacimlere Şeklindedir. Problem TanImIİçİn geometri çizimi

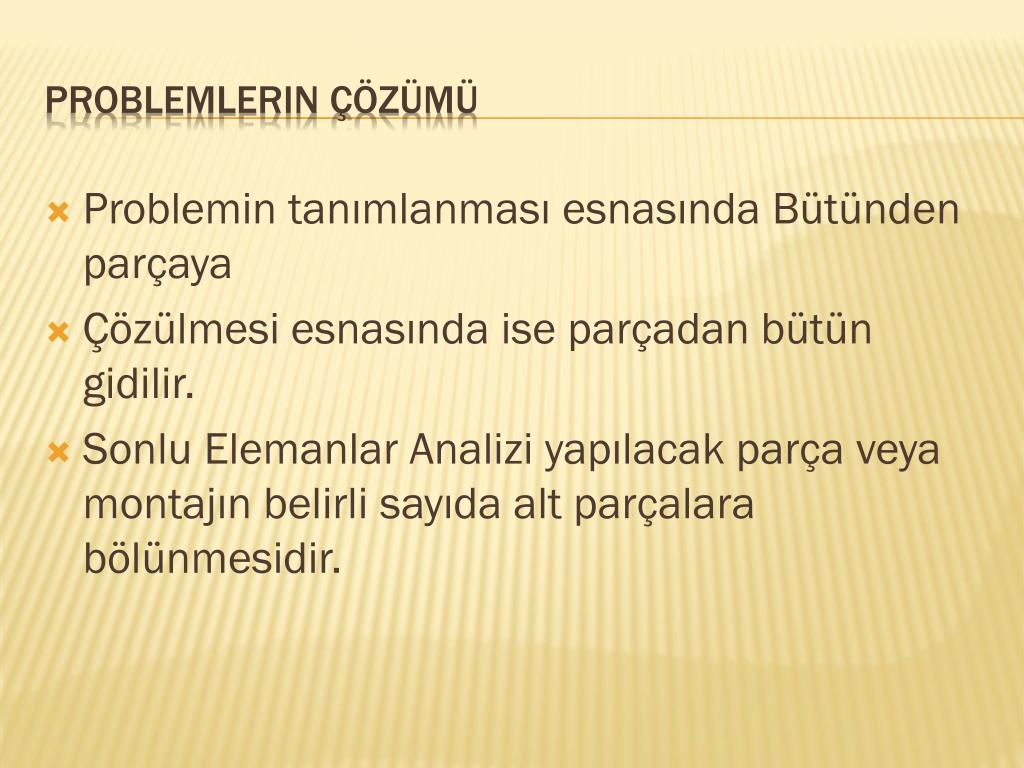

  34. Problemin tanımlanması esnasında Bütünden parçaya Çözülmesi esnasında ise parçadan bütün gidilir. Sonlu Elemanlar Analizi yapılacak parça veya montajın belirli sayıda alt parçalara bölünmesidir. Problemlerin Çözümü

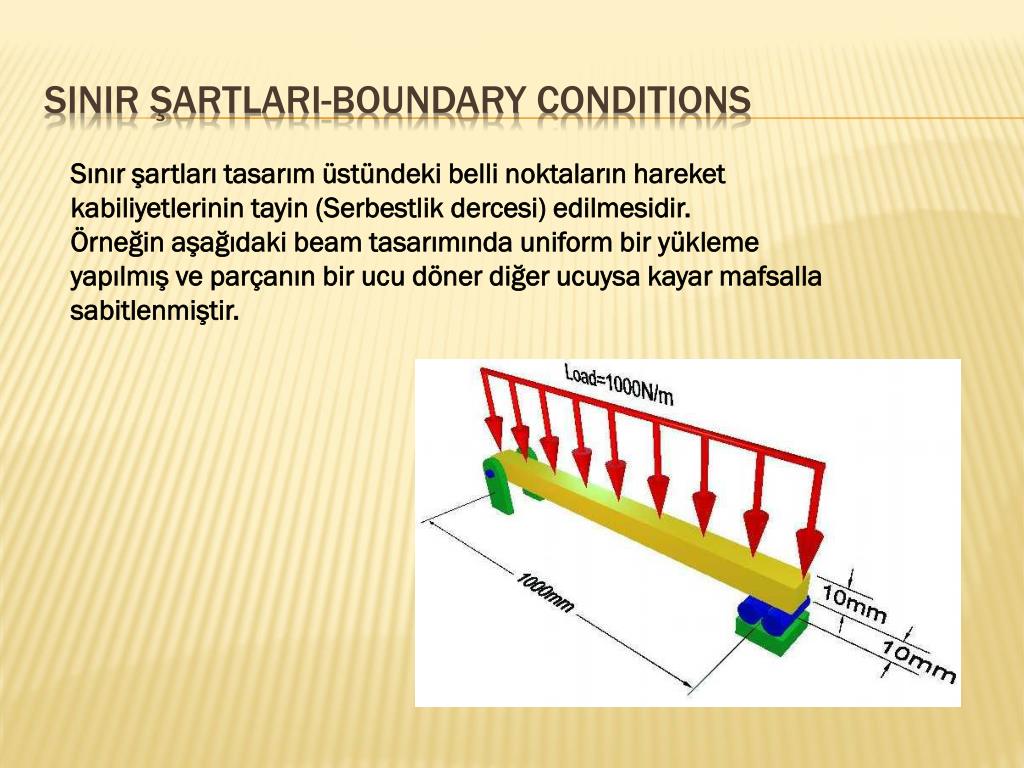

  35. SInIrşartlarI-BoundaryCondItIons Sınır şartları tasarım üstündeki belli noktaların hareket kabiliyetlerinin tayin (Serbestlik dercesi) edilmesidir. Örneğin aşağıdaki beam tasarımında uniform bir yükleme yapılmış ve parçanın bir ucu döner diğer ucuysa kayar mafsalla sabitlenmiştir.

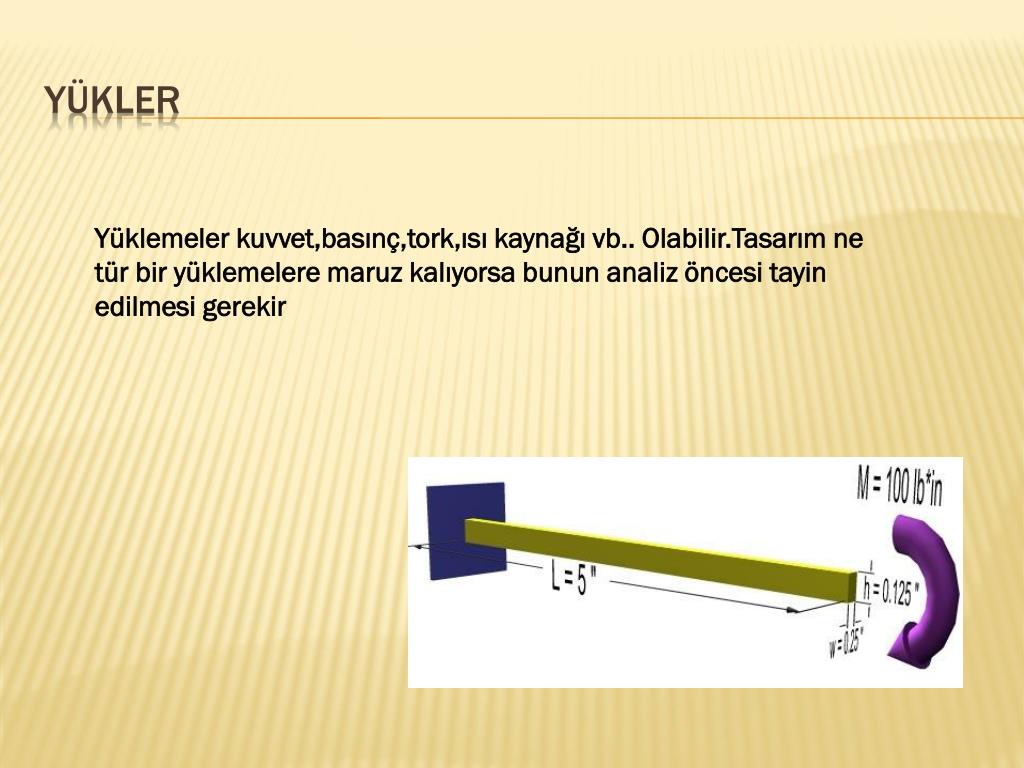

  36. Yükler Yüklemeler kuvvet,basınç,tork,ısı kaynağı vb.. Olabilir.Tasarım ne tür bir yüklemelere maruz kalıyorsa bunun analiz öncesi tayin edilmesi gerekir

  37. Sonlu sayIda Elemana bölme-Mesh

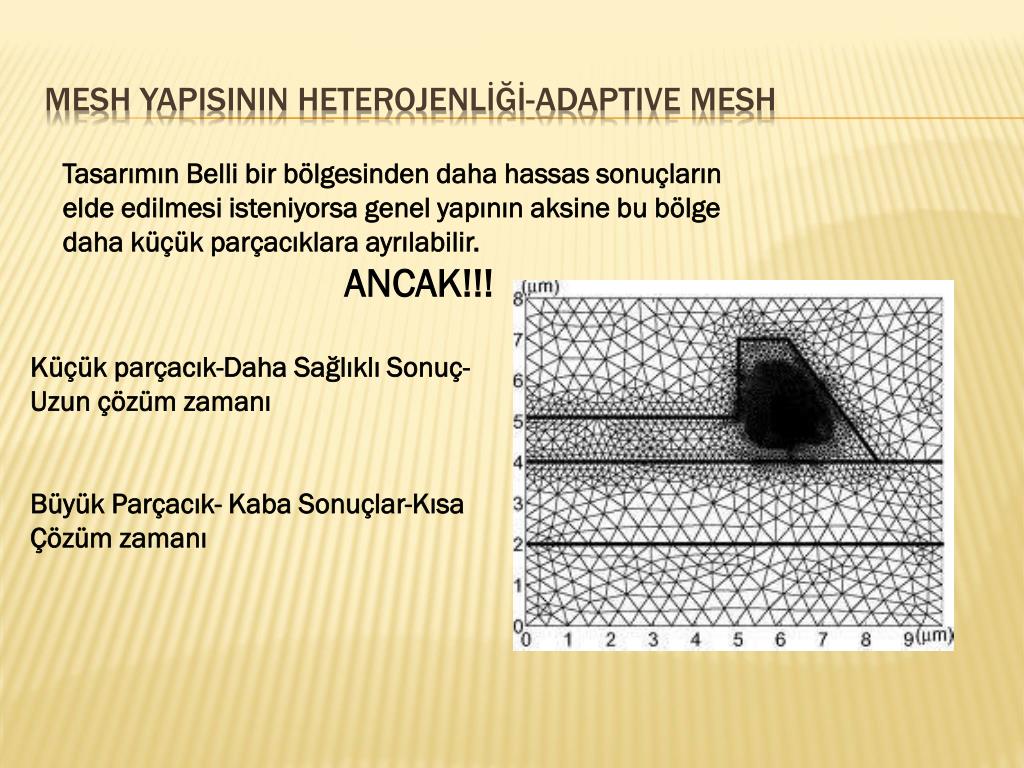

  38. Mesh yapISININ HETEROJENLİĞİ-ADAPTIVE MESH Tasarımın Belli bir bölgesinden daha hassas sonuçların elde edilmesi isteniyorsa genel yapının aksine bu bölge daha küçük parçacıklara ayrılabilir. ANCAK!!! Küçük parçacık-Daha Sağlıklı Sonuç-Uzun çözüm zamanı Büyük Parçacık- Kaba Sonuçlar-Kısa Çözüm zamanı

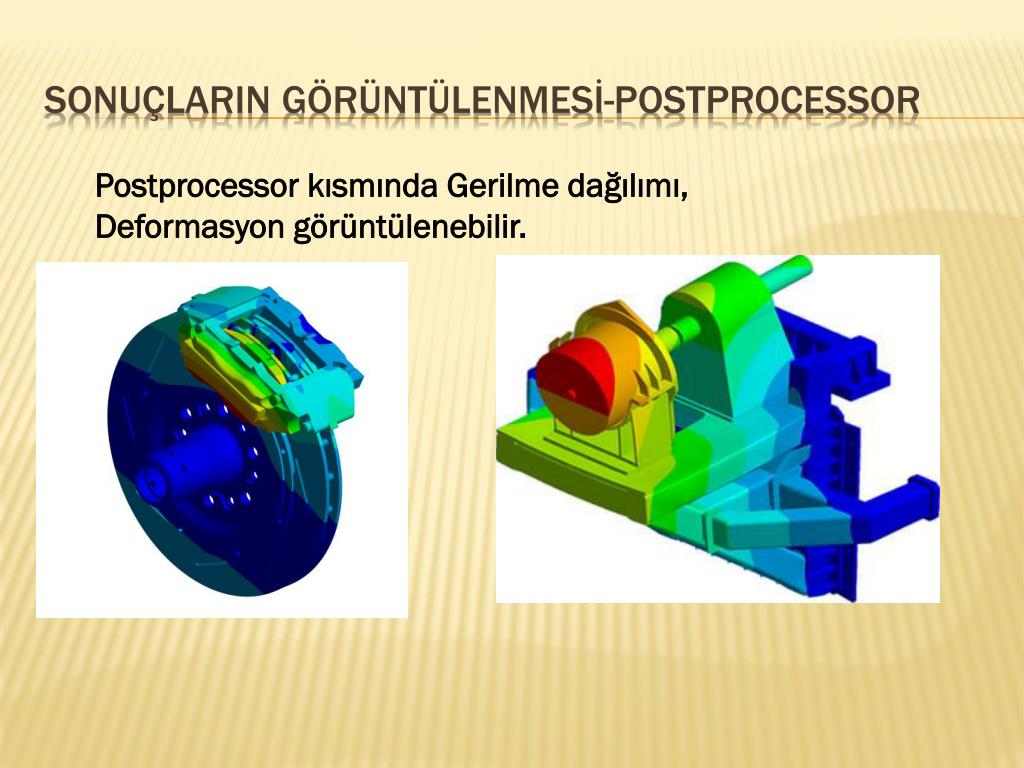

  39. sonuçlarIngörüntülenmesİ-postprocessor Postprocessor kısmında Gerilme dağılımı, Deformasyon görüntülenebilir.

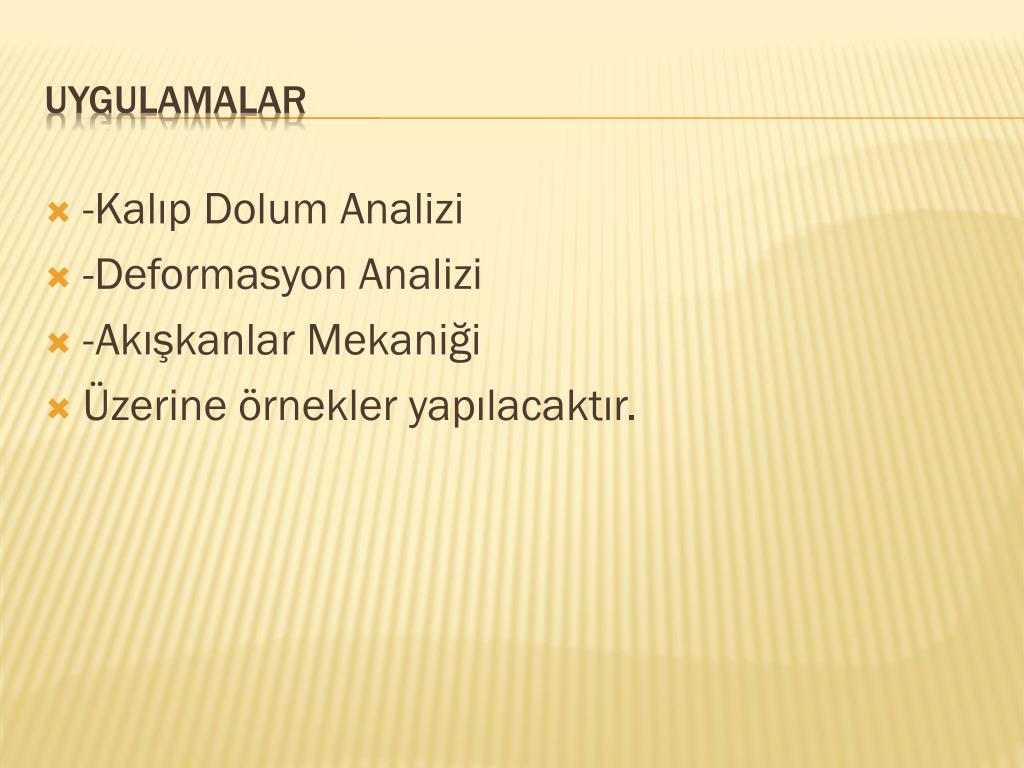

  40. -Kalıp Dolum Analizi -Deformasyon Analizi -Akışkanlar Mekaniği Üzerine örnekler yapılacaktır. uygulamalar

  41. DİnledİĞİnİzİçİn teşekkürler Daha Fazla Bilgi İçin www.tasarimveimalat.com
