Oceanic Equipment, Under water system, System integration

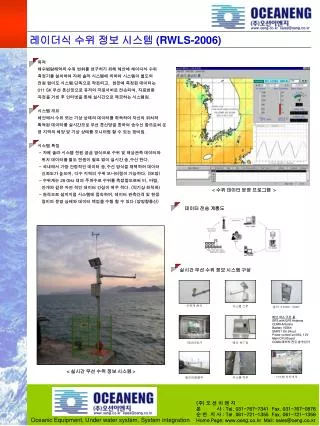

1. www.oeng.co.kr sales@oeng.co.kr www.oeng.co.kr sales@oeng.co.kr 수위계 센서 시스템 상부 솔라 (12VDC, 50W) 메인 박스 구성 품 GPS with GPS Antenna CDMA Antenna Battery 100Ah SMPS 12in 24out Power control unit 6A, 12V Main CPU Board CDMA 데이터 전용 송수신기 데아터로거 메인 하우징 시스템 지지대부 틸트어셈블부 시스템 하부 레이더식 수위 정보 시스템 (RWLS-2006) 목적 해수범람해역의 수위 변화를 연구하기 위해 해안에 레이다식 수위 측정기를 설치하여 자체 솔라 시스템에 의하여 시스템이 별도의 전원 없이도 시스템 단독으로 작동되고, 현장에 측정된 데이터는 011 SK 무선 통신망으로 유저의 자료서버로 전송되며, 자료변환 과정을 거친 후 인터넷을 통해 실시간으로 제공하는 시스템임. 시스템 개요 해안에서 수위 또는 기상 상태의 데이터를 취득하여 자신의 위치와 획득된 데이터를 실시간으로 무선 통신망을 통하여 송수신 함으로써 운영 지역의 해양 및 기상 상태를 모니터링 할 수 있는 장비임. 시스템 특징 - 자체 솔라 시스템 전원 공급 방식으로 수위 및 해상관측 데이터와 위치 데이터를 별도 전원이 필요 없이 실시간 송,수신 한다. - 국내에서 가장 안정적인 데이터 송,수신 방식을 채택하여 데이터 신뢰도가 높으며, 다수 지역의 수위 모니터링이 가능하다. (SK망) - 수위계는 28 GHz 대의 주파수로 수위를 측정함으로써 비, 바람, 안개와 같은 자연 적인 데이터 간섭이 매우 적다. (악기상 최적화) - 원격으로 설치지점 시스템에 접속하여, 데이터 관측간격 및 현장 장비의 운영 상태와 데이터 백업을 수행 할 수 있다 (양방향통신) < 수위 데이터 운영 프로그램 > 데이터 전송 계통도 실시간 무선 수위 정보 시스템 구성 < 실시간 무선 수위 정보 시스템 > (주) 오 션 이 엔 지 본 사 : Tel. 031-767-7341 Fax. 031-767-0876 순 천 지 사 : Tel. 061-721-1355 Fax. 061-721-1356 Home Page: www.oeng.co.kr Mail: sales@oeng.co.kr Oceanic Equipment, Under water system, System integration

2. www.oeng.co.kr sales@oeng.co.kr www.oeng.co.kr sales@oeng.co.kr 레이더식 해양 수위 정보 시스템 (RWLS-2006) 7. 레이더식 수위계 사양 (주) 오 션 이 엔 지 본 사 : Tel. 031-767-7341 Fax. 031-767-0876 순 천 지 사 : Tel. 061-721-1355 Fax. 061-721-1356 Home Page: www.oeng.co.kr Mail: sales@oeng.co.kr Oceanic Equipment, Under water system, System integration
