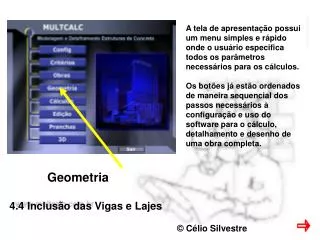

  1. A tela de apresentação possui um menu simples e rápido onde o usuário especifica todos os parâmetros necessários para os cálculos. Os botões já estão ordenados de maneira sequencial dos passos necessários à configuração e uso do software para o cálculo, detalhamento e desenho de uma obra completa. Geometria 4.4 Inclusão das Vigas e Lajes © Célio Silvestre

  2. Vigas Inclusão das vigas do pavimento. Inclusão de Vigas

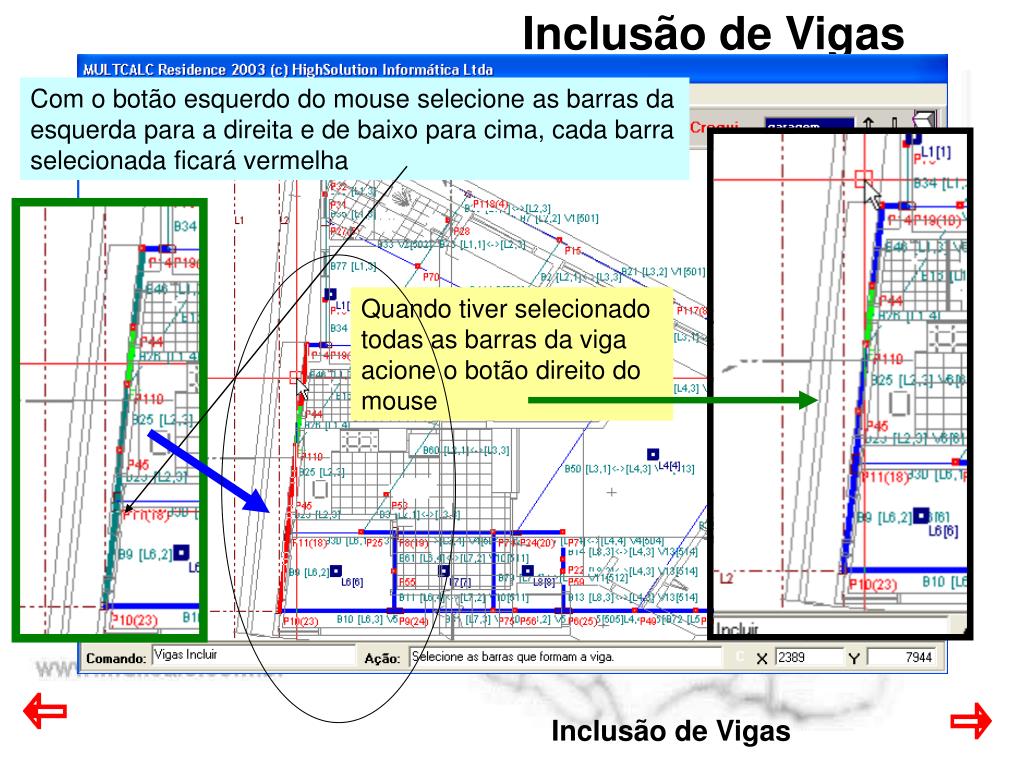

  3. Inclusão de Vigas Com o botão esquerdo do mouse selecione as barras da esquerda para a direita e de baixo para cima, cada barra selecionada ficará vermelha Quando tiver selecionado todas as barras da viga acione o botão direito do mouse Inclusão de Vigas

  4. Retirar e Listar Vigas Selecione com o mouse a viga que será eliminada do lançamento da estrutura deste piso Vigas

  5. Vigas alterar número O multcalc possui ferramenta que numera automaticamente as vigas, seguindo o modo tradicional; iniciando a numeração de cima para baixo e da esquerda para direita. Porém se você deseja alterar o número da viga para um a sua escolha poderá fazer com esta opção. Com fundo azul o número se-quencial e com fundo branco o apelido da viga a sua esco-lha. Vigas

  6. Seleciona a viga suporte De acordo com a maneira que queremos que a estru- tura funcione, seleciona-mos qual a viga será o su-porte do encontro entre vigas. Adicionalmente em casos especiais, que iremos dis-cutir mais tarde poderemos utilizar as duas vigas para suportar o encontro em questão. Definição da vigas suporte, funcionamento da estrutura

  7. Vigas Acrescentar torção Quando do lançamento a viga que se apóia não torciona a viga suporte. Porém no seu lançamento você pode por algum motivo querer que o torcionamento ocorra, neste caso utilize a função acima. Torção de vigas apoiadas em vigas.

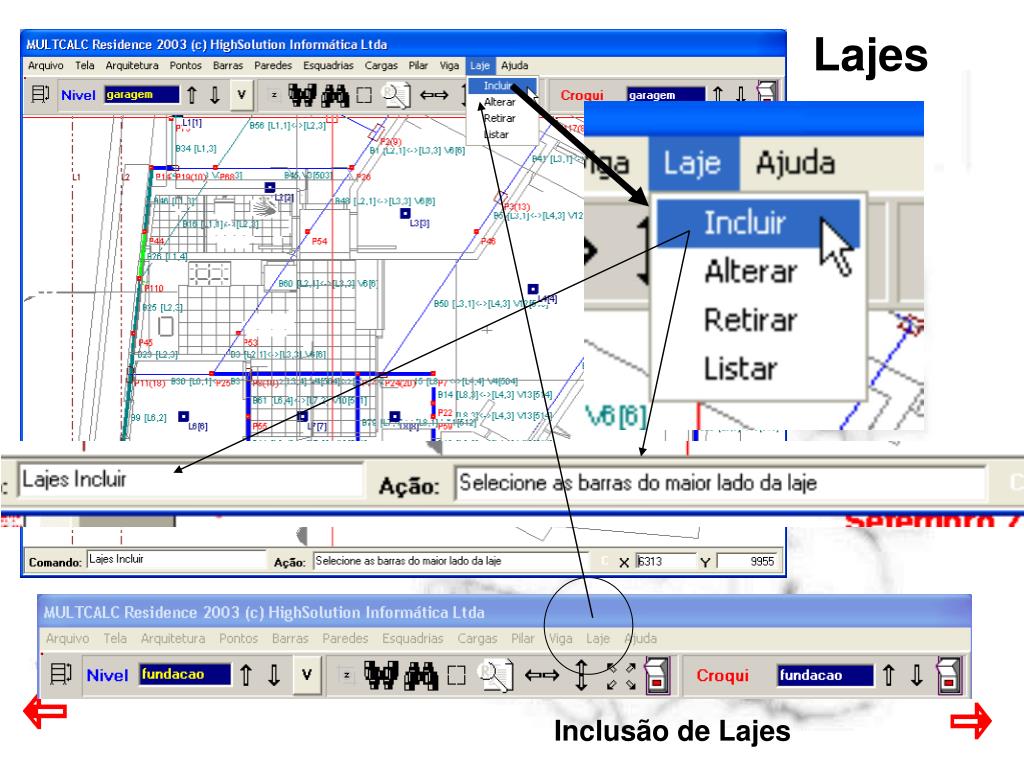

  8. Lajes Inclusão de Lajes

  9. Lajes Incluir Após selecionar todas as barras que formam o maior lado, neste caso uma, acione o botão direito do mouse informando ao sistema que o primeiro lado acabou. Inclusão de Lajes

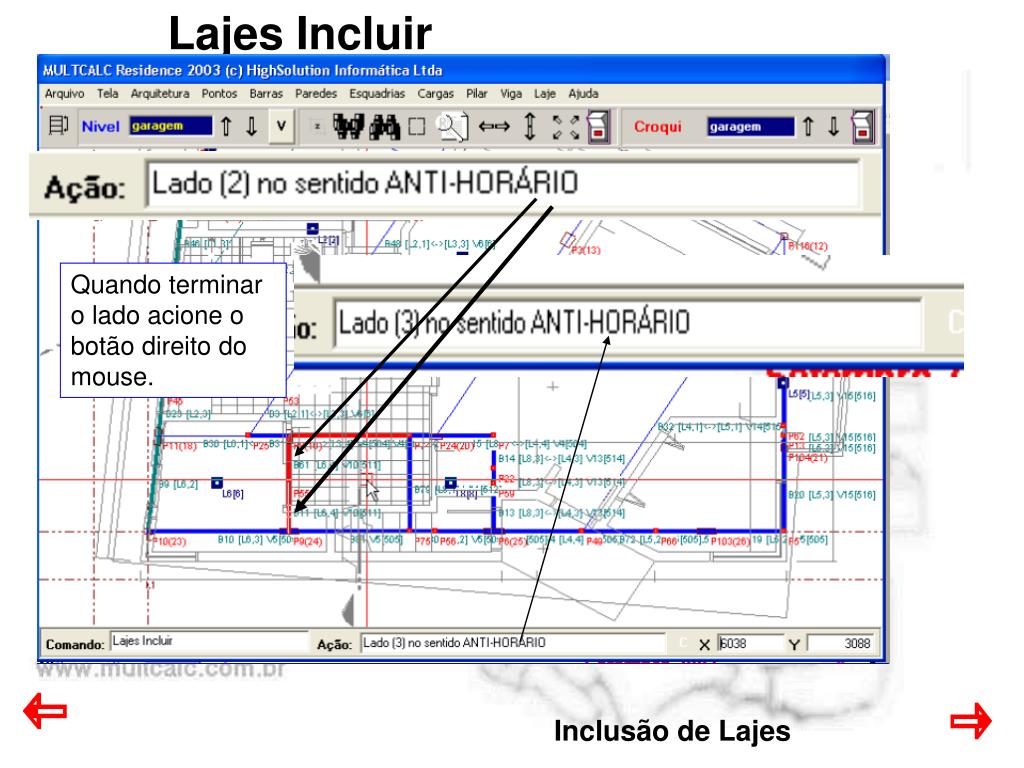

  10. Lajes Incluir Quando terminar o lado acione o botão direito do mouse. Inclusão de Lajes

  11. Lajes Incluir Ao terminar o lado acione o botão direito do mouse. Inclusão de Lajes

  12. Lajes Incluir Após informar o quarto lado aparecerá a seguinte caixa de diálogo onde você definirá os parâmetros da laje. Tipos de LAJES Inclusão de Lajes

  13. Lajes Incluir Para laje mista deveremos informar mais alguns detalhes da geometria da laje. Laje Pré-moldada terá reações no primeiro e terceiro lado fornecido, portanto para as lajes pré quando for solicitado o maior lado (1), você deverá informar como primeiro lado um dos dois que as vigotas se apóiam . Material e dimensões do bloco de enchimento. Espessura da capa Altura do enchimento. Largura da nervura. Inclusão de Lajes

  14. Carga de telhado ou parede apoiada em cima da laje Para lajes não retangulares informe Definiremos: Uso da laje, revestimento utili-zado, e material usado na colocação do mate-rial Altera os dados indica-dos para todas as lajes existentes no piso, útil para a cobertura onde teremos que alterar vá-rias lajes Caso você queira modificar as condições de contorno da laje, alterando a escolha do sis-tema limpe o conteúdo desta caixa Inclusão de Lajes

  15. Lajes: Listar, Retirar e Alterar Mostra as informações da laje selecionada Retirar, simplesmente retira a laje do lançamento da estrutura deste piso Alterar, mostra a caixa de diálogo mostrada anteriormente, quando do fim da inclusão da laje. Lajes

  16. A tela de apresentação possui um menu simples e rápido onde o usuário especifica todos os parâmetros necessários para os cálculos. Os botões já estão ordenados de maneira sequencial dos passos necessários à configuração e uso do software para o cálculo, detalhamento e desenho de uma obra completa. Cálculos 5.0 Cálculo de Lajes © Célio Silvestre
