  1. Istoric 8 noiembrie 1895-Wilhelm Conrad Roentgen descopera razele X 1896-prima publicatie stiintifica asupra radiatiilor X 1896-Dragomir Hurmuzescu-primele radiografii bolnavilor internati in spitalul Pitie 1896-Dragos Hurmuzescu-primele radiografii in tara-Spitalul Coltea 1897-primul aparat Roentgen care devine functional in anul 1899 1906-Gerota primul curs de radiologie medicala Radiologia medicala-studiul teoretic si aplicatiile medicale ale radiatiilor X

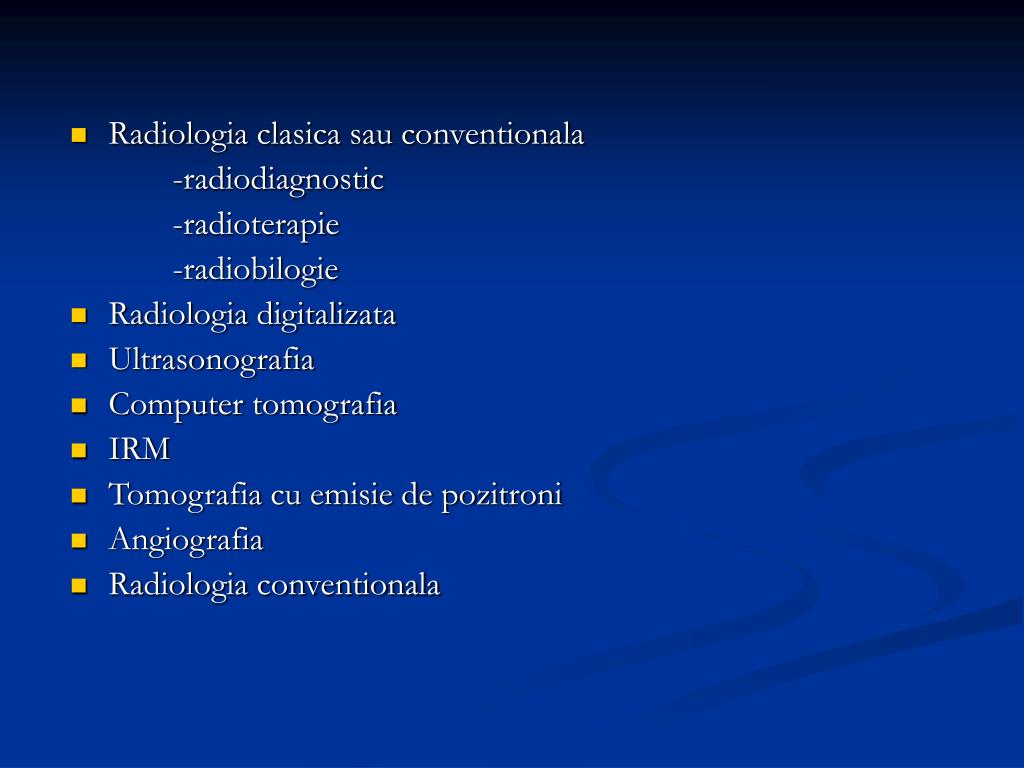

  2. Radiologia clasica sau conventionala -radiodiagnostic -radioterapie -radiobilogie • Radiologia digitalizata • Ultrasonografia • Computer tomografia • IRM • Tomografia cu emisie de pozitroni • Angiografia • Radiologia conventionala

  3. Razele Roentgen • Mod special de miscare a materiei • Dupa modul de propagare si proprietati -radiatii corpusculare:radiatii α,β ale radiatiilor si corpilor radioactivi, mezoni,protoni,altele -Radiatii electromagnetica sau ondulatorii: raze X,γ,radiatii ultraviolete, radiatii luminoase, radiatii infrarosii, unde hertziene Se deosebesc intre ele prin lungimea de unda si frecventa • Razele X ondulatii electromagnetice cu lungimea de unda 0,06-8 Å cu proprietatea importanta de penetrabilitate

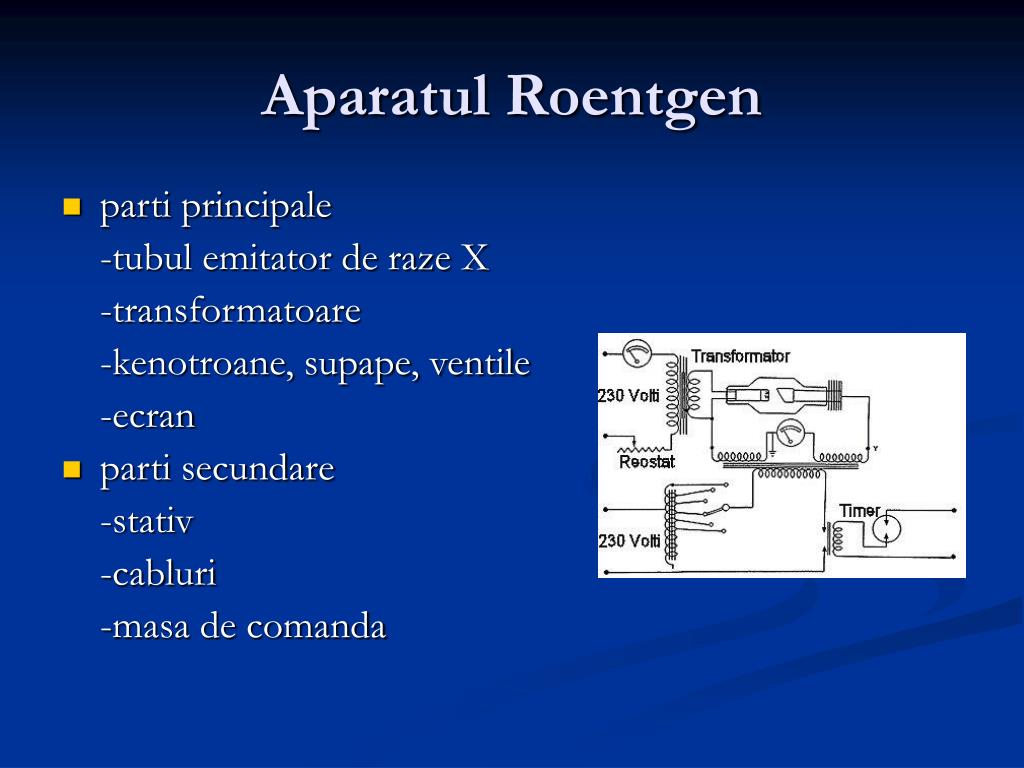

  4. Aparatul Roentgen • parti principale -tubul emitator de raze X -transformatoare -kenotroane, supape, ventile -ecran • parti secundare -stativ -cabluri -masa de comanda

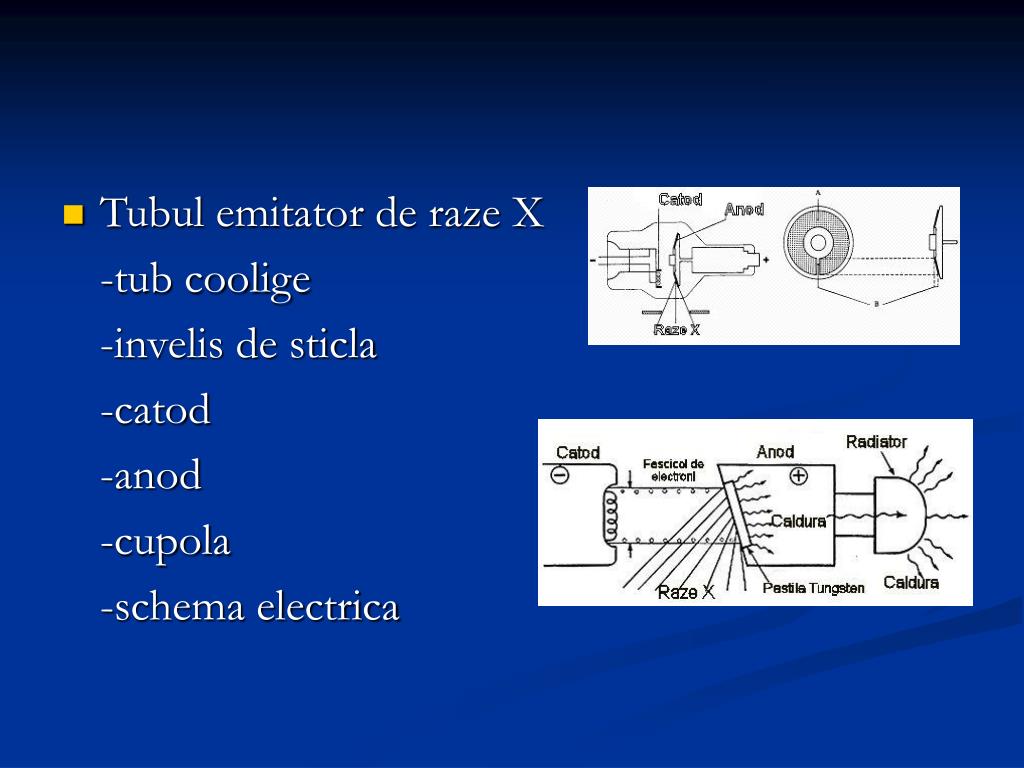

  5. Tubul emitator de raze X -tub coolige -invelis de sticla -catod -anod -cupola -schema electrica

  6. Mecanismul de producere al razelor X franare brusca a electronilor catodului -radiatia de franare -radiatii caracteristice • transformatoarele -tensiunea de incalzire a filamentului 6-12 V -tensiunea inalta pentru accelerarea electronilor • kenotroanele, supape, ventile

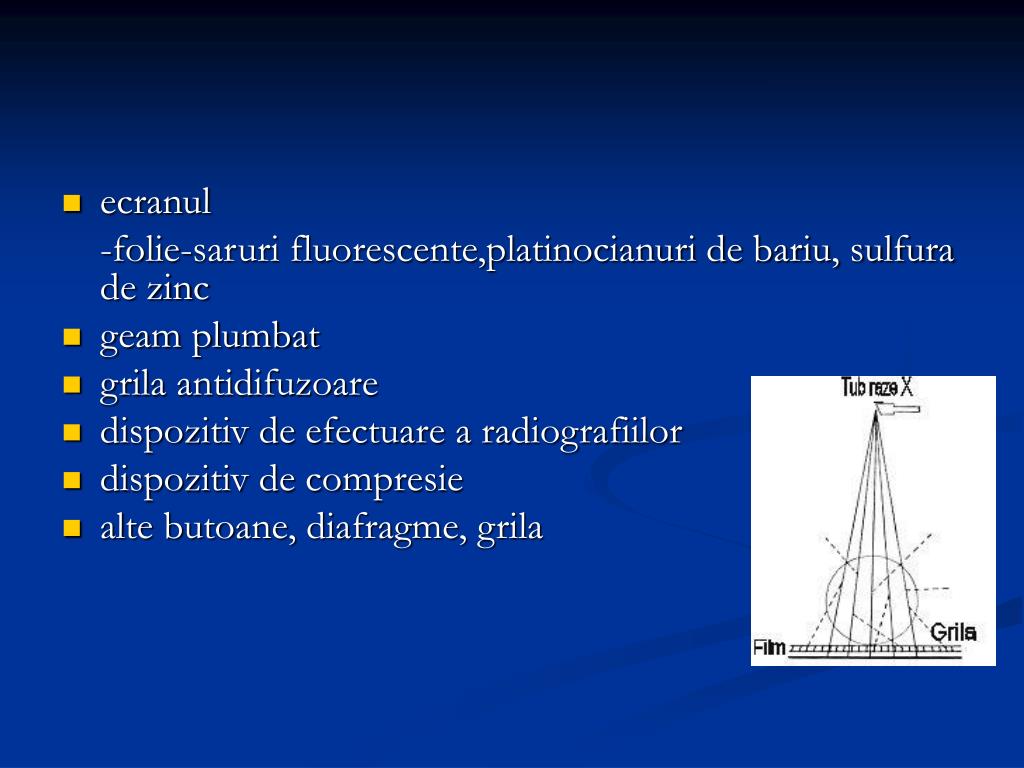

  7. ecranul -folie-saruri fluorescente,platinocianuri de bariu, sulfura de zinc • geam plumbat • grila antidifuzoare • dispozitiv de efectuare a radiografiilor • dispozitiv de compresie • alte butoane, diafragme, grila

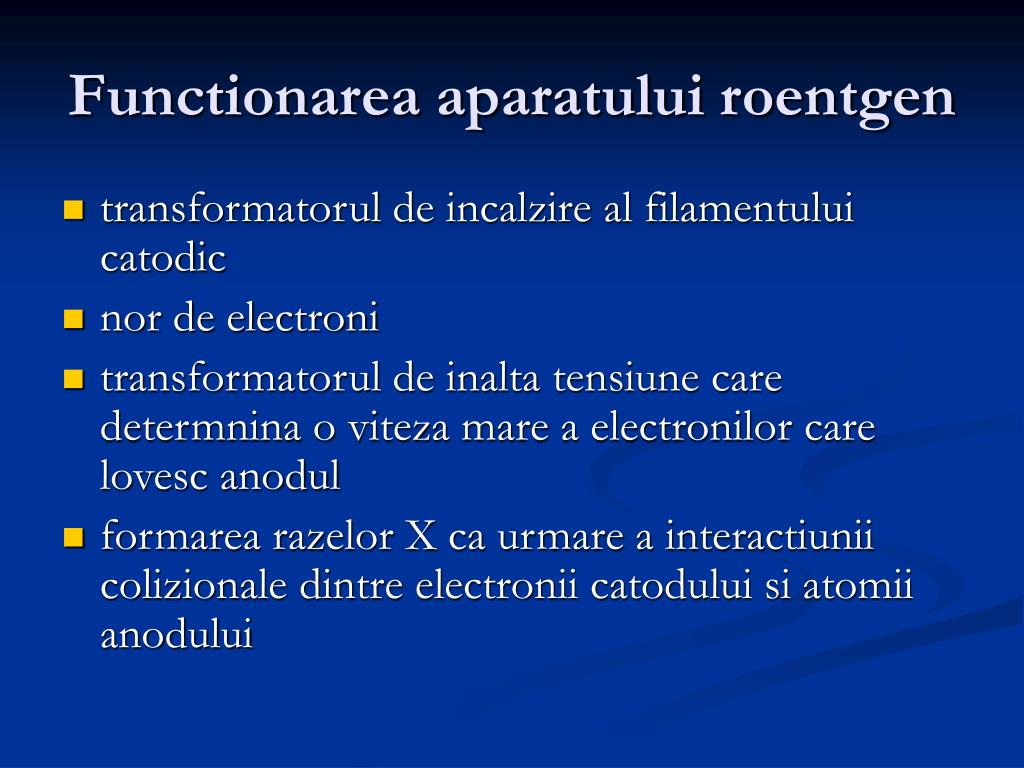

  8. Functionarea aparatului roentgen • transformatorul de incalzire al filamentului catodic • nor de electroni • transformatorul de inalta tensiune care determnina o viteza mare a electronilor care lovesc anodul • formarea razelor X ca urmare a interactiunii colizionale dintre electronii catodului si atomii anodului

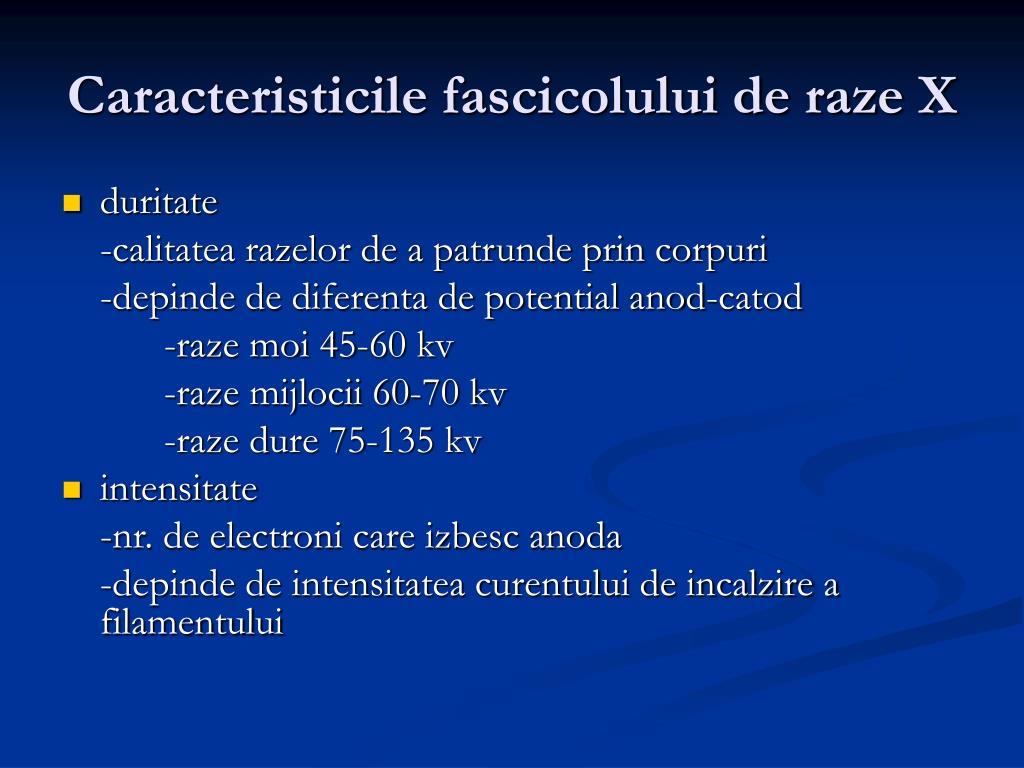

  9. Caracteristicile fascicolului de raze X • duritate -calitatea razelor de a patrunde prin corpuri -depinde de diferenta de potential anod-catod -raze moi 45-60 kv -raze mijlocii 60-70 kv -raze dure 75-135 kv • intensitate -nr. de electroni care izbesc anoda -depinde de intensitatea curentului de incalzire a filamentului

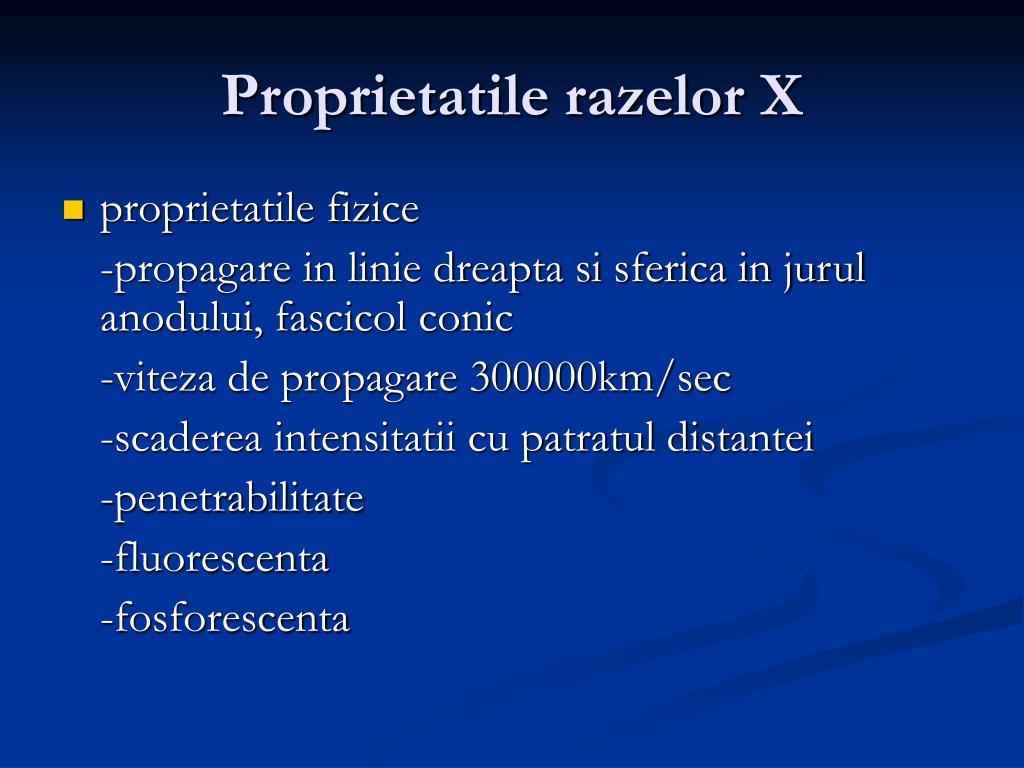

  10. Proprietatile razelor X • proprietatile fizice -propagare in linie dreapta si sferica in jurul anodului, fascicol conic -viteza de propagare 300000km/sec -scaderea intensitatii cu patratul distantei -penetrabilitate -fluorescenta -fosforescenta

  11. proprietatile chimice -modificarea culorii platinocianurii din verde in galben -impresionarea placii fotografice -modificarea conductibilitatii unor materiale • proprietatile biologice au la baza ionizarea

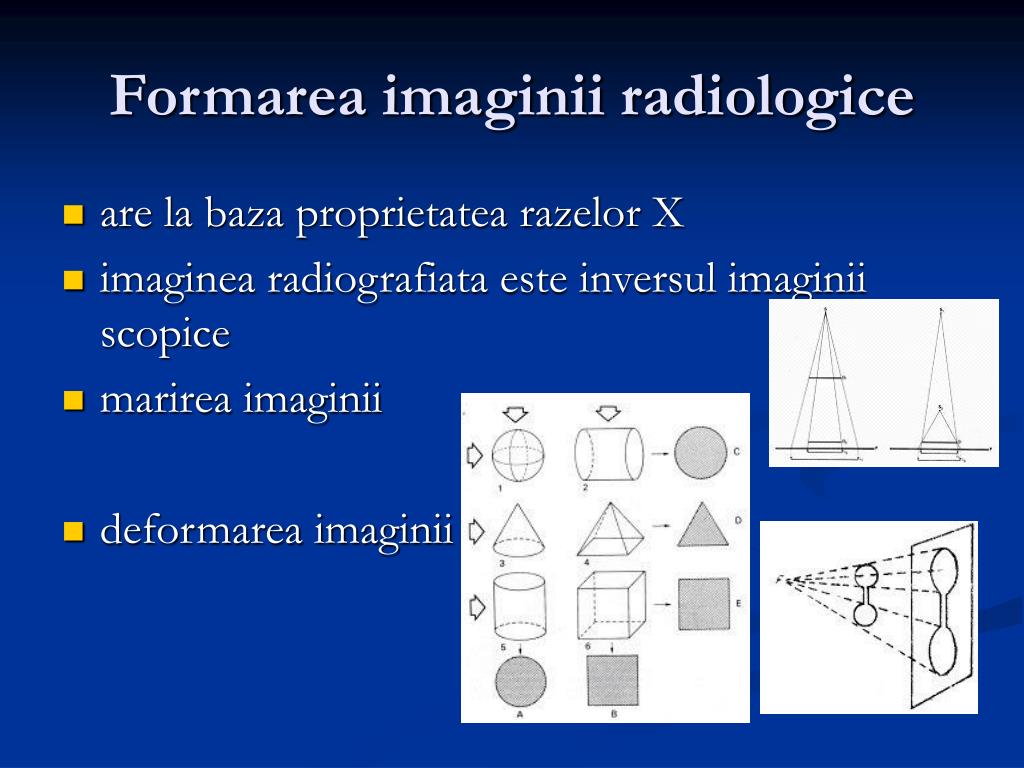

  12. Formarea imaginii radiologice • are la baza proprietatea razelor X • imaginea radiografiata este inversul imaginii scopice • marirea imaginii • deformarea imaginii

  13. fenomenul de paralaxa • sumatia-substractia • legea incidentelor tangente
