Module 7 : Accès aux ressources disque

1. Module 7 :Accès aux ressources disque

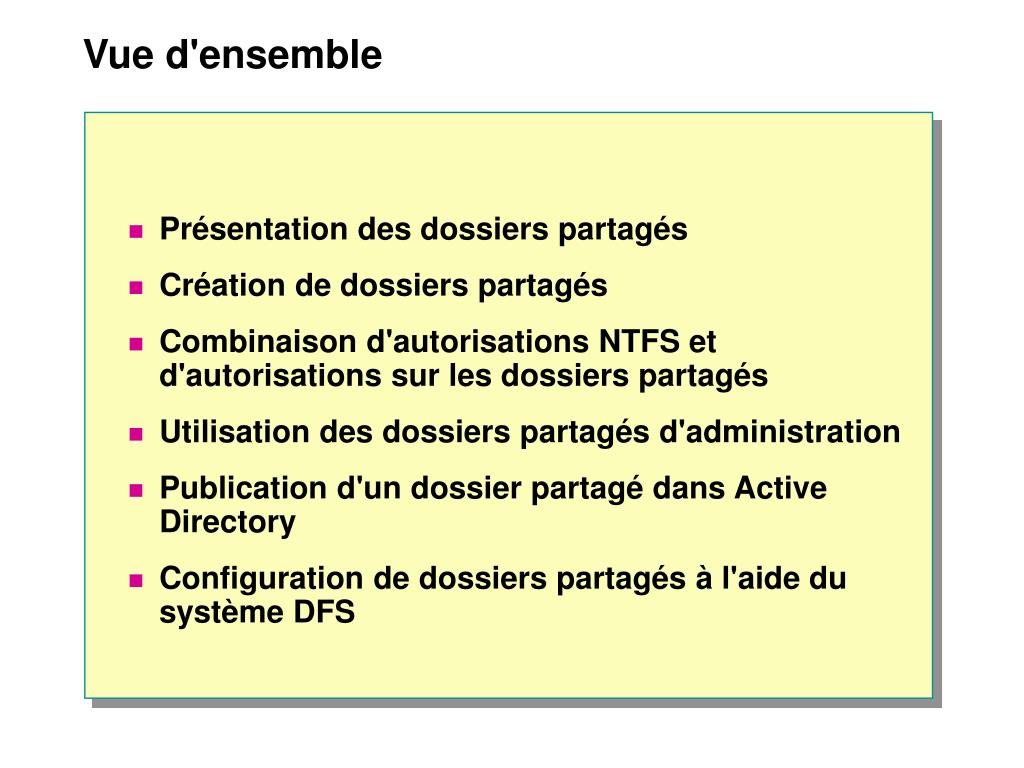

2. Vue d'ensemble • Présentation des dossiers partagés • Création de dossiers partagés • Combinaison d'autorisations NTFS et d'autorisations sur les dossiers partagés • Utilisation des dossiers partagés d'administration • Publication d'un dossier partagé dans Active Directory • Configuration de dossiers partagés à l'aide du système DFS

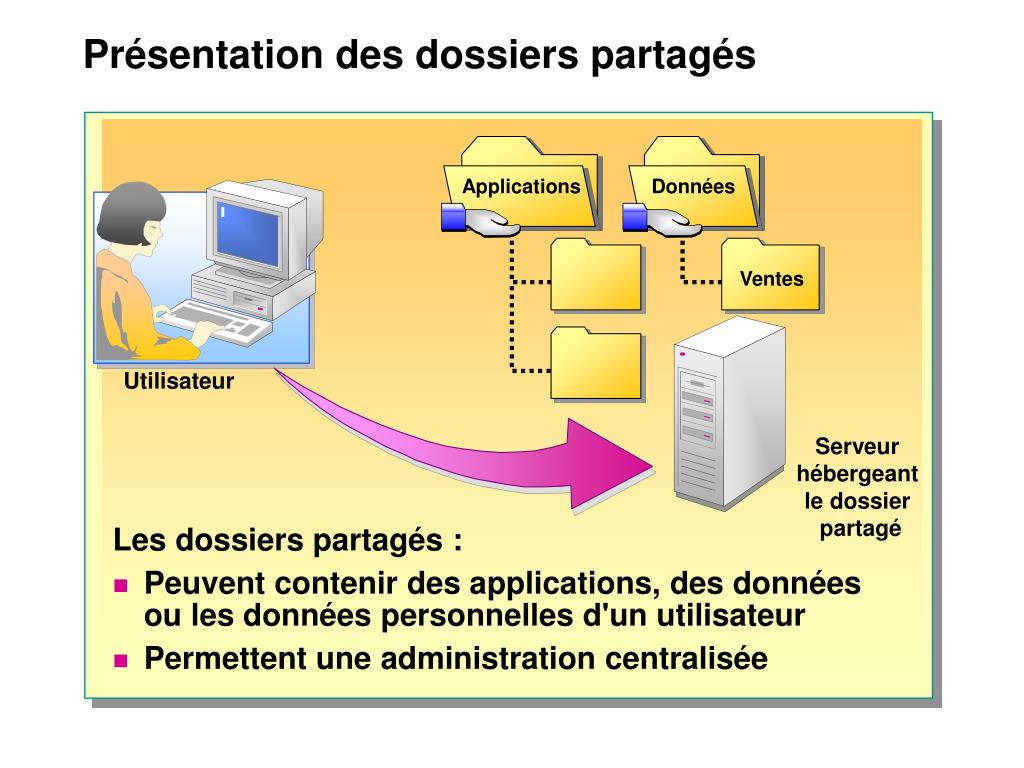

3. Données Applications Présentation des dossiers partagés Les dossiers partagés : • Peuvent contenir des applications, des données ou les données personnelles d'un utilisateur • Permettent une administration centralisée Ventes Utilisateur Serveur hébergeant le dossier partagé

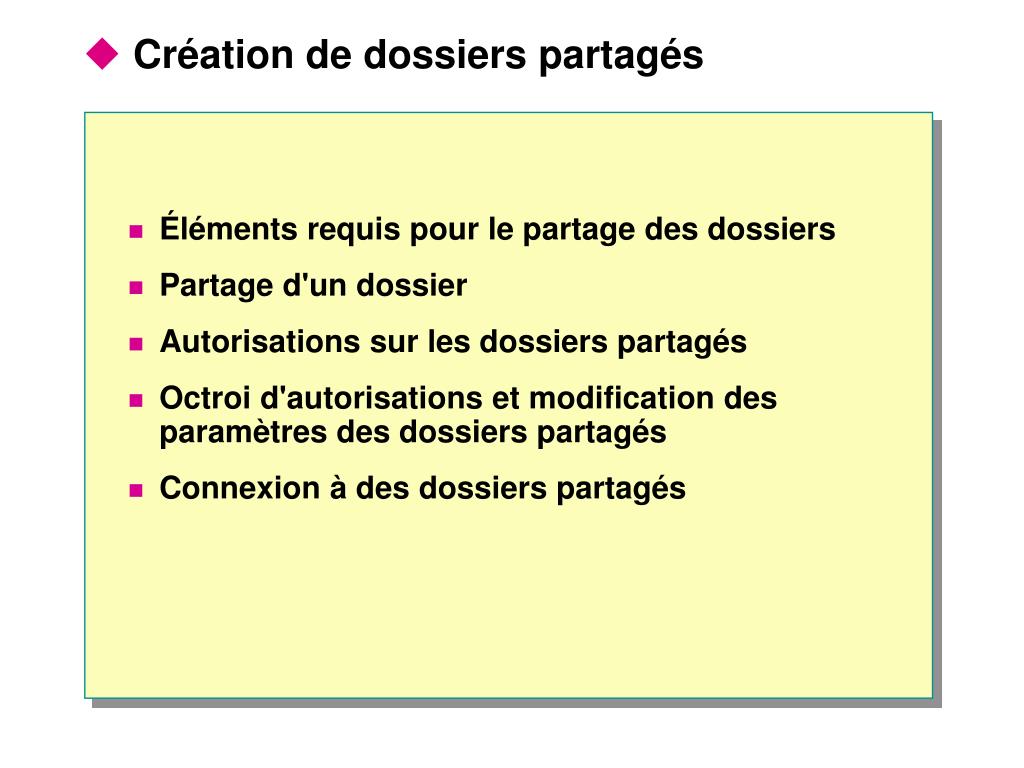

4. Création de dossiers partagés • Éléments requis pour le partage des dossiers • Partage d'un dossier • Autorisations sur les dossiers partagés • Octroi d'autorisations et modification des paramètres des dossiers partagés • Connexion à des dossiers partagés

5. Éléments requis pour le partage des dossiers Les éléments requis sont déterminés par les conditions suivantes : • Si le dossier partagé se trouve sur un ordinateur qui appartient à un domaine ou à un groupe de travail • Le type de système d'exploitation exécuté sur l'ordinateur où se trouve le dossier partagé Pour partager des dossiers Vous devez être membre du groupe Dans un domaine Windows 2000 Administrateurs ou Opérateurs de serveur Dans un groupe de travail Windows 2000 Administrateurs ou Utilisateurs avec pouvoir Sur un ordinateur client exécutant Windows 2000 Professionnel Administrateurs ouUtilisateurs avec pouvoir

6. Partage d'un dossier Obligatoire Facultatif

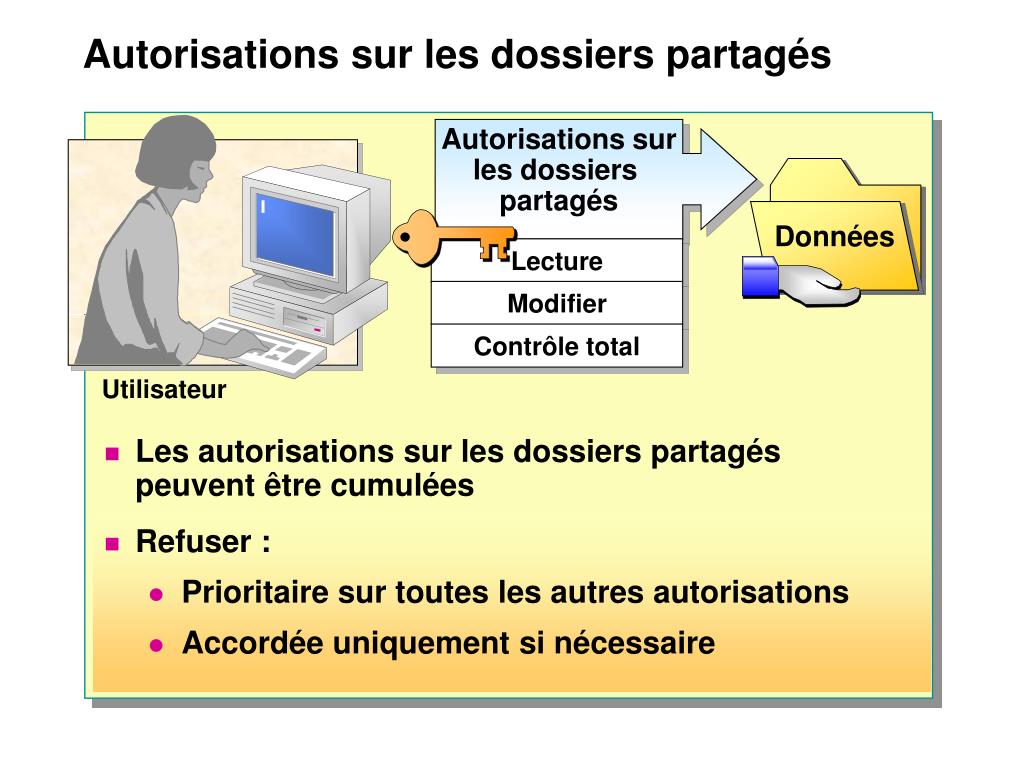

7. Données Autorisations sur les dossiers partagés Autorisations surles dossiers partagés Lecture Modifier Contrôle total Utilisateur • Les autorisations sur les dossiers partagés peuvent être cumulées • Refuser : • Prioritaire sur toutes les autres autorisations • Accordée uniquement si nécessaire

8. Octroi d'autorisations et modification des paramètres des dossiers partagés • Lorsque vous accordez des autorisations sur les dossiers partagés : • Un dossier partagé peut résider sur un disque dur au format NTFS, FAT ou FAT32 • Les utilisateurs peuvent également avoir besoin de l'autorisation NTFS appropriée sur un volume NTFS • Vous pouvez modifier les paramètres des dossiers partagés : • Arrêt du partage d'un dossier • Modification du nom du partage • Modification des autorisations • Création de plusieurs partages pour un dossier partagé • Suppression d'un partage

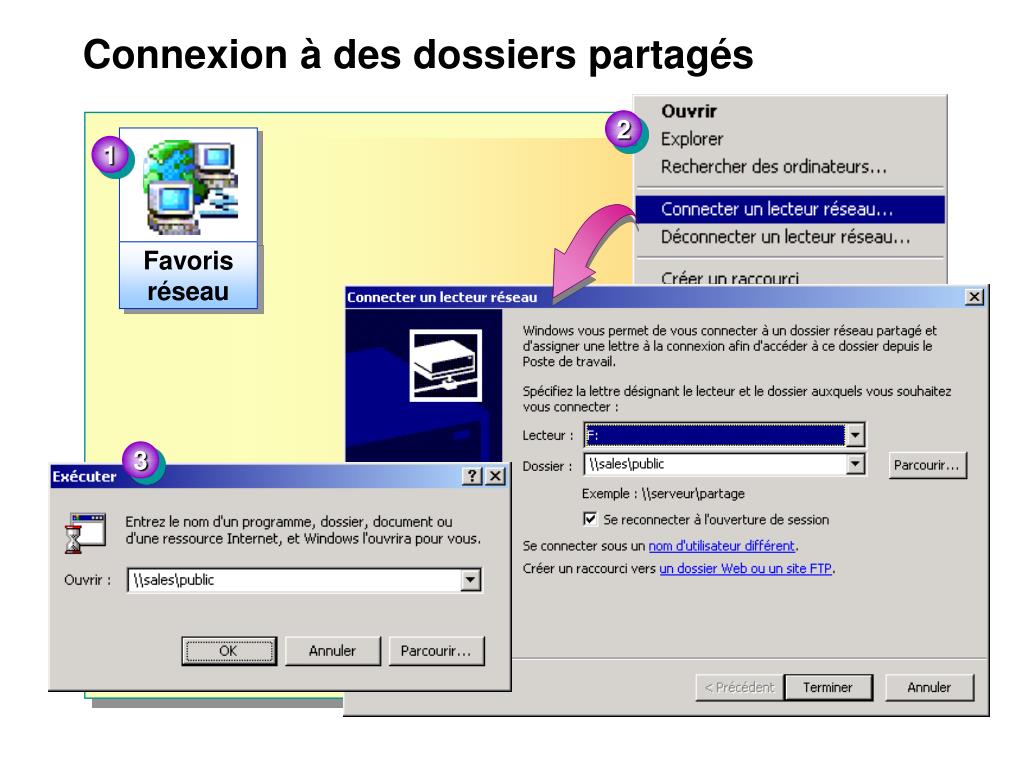

9. Favoris réseau Connexion à des dossiers partagés 2 1 3

10. CT Public Volume NTFS Combinaison d'autorisations NTFS et d'autorisations sur les dossiers partagés Les règles suivantes s'appliquent : • Les autorisations NTFS sont obligatoires sur les volumes NTFS • Les utilisateurs doivent disposer des autorisations NTFS appropriées et d'autorisations sur les dossiers partagés • L'autorisation plus restrictive de la combinaison d'autorisations NTFS ou de la combinaison d'autorisations sur les dossiers partagés s'applique Utilisateurs Fichier1 Lecture Fichier2 Contrôle total

11. Partage Objet C$, D$, E$ La racine de chaque partition est automatiquement partagée Admin$ Le dossier C:\Winnt est partagé en tant qu'Admin$ Print$ Le dossier contenant les fichiers des pilotes d'imprimante est partagé en tant que Print$ (créé au moment de l'installation de la première imprimante) Utilisation des dossiers partagés d'administration • Les dossiers partagés d'administration permettent aux administrateurs de réaliser des tâches administratives • Les dossiers partagés d'administration sont masqués aux utilisateurs sans droits administratifs • Par défaut, les administrateurs disposent de l'autorisation Contrôle total

12. Dossier1 Dossier2 Publication d'un dossier partagé dans Active Directory Serveur1 Active Directory Publication vers Active Directory • Les utilisateurs peuvent facilement trouver des dossiers partagés même si leur emplacement physique a changé • Vous pouvez publier tous les dossiers partagés accessibles au moyen d'un nom UNC Publié Dossier1 Dossier2 Serveur2 Publication vers Active Directory

13. Atelier A : Partage et sécurisation des ressources réseau

14. Configuration de dossiers partagés à l'aide du système DFS • Présentation du système DFS • Types de racines DFS • Accès aux ressources disque par l'intermédiaire du système DFS • Création d'une racine DFS • Ajout de liens DFS • Ajout de réplicas pour la tolérance de panne • Configuration de la duplication

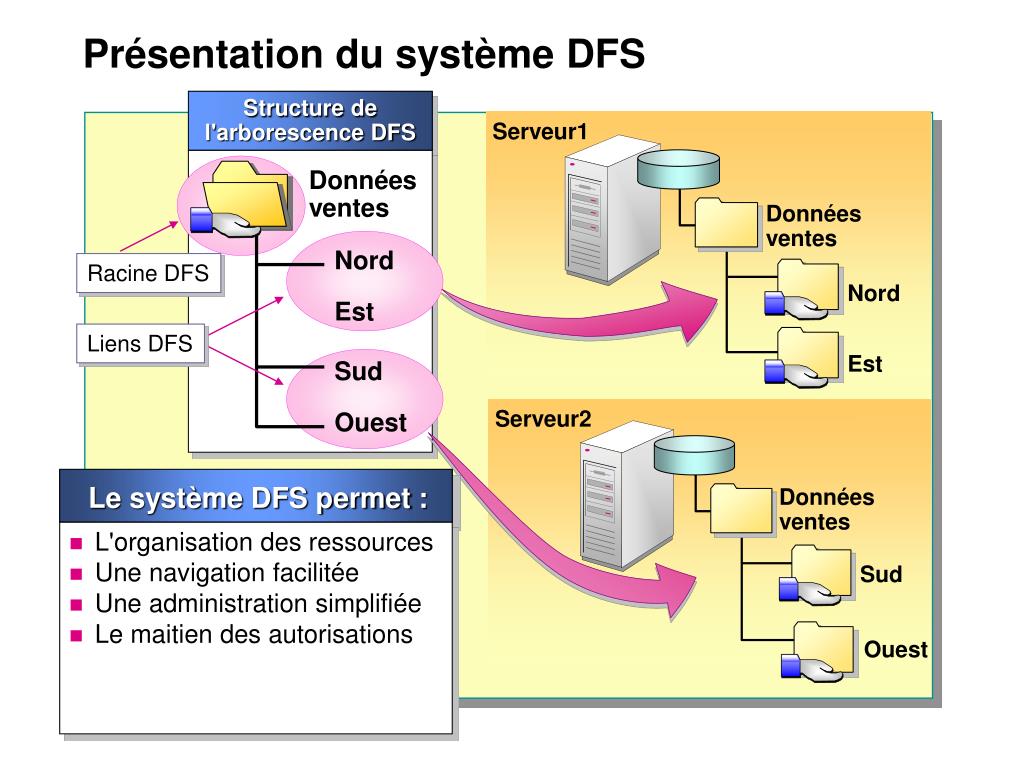

15. Structure del'arborescence DFS Serveur1 Données ventes Données ventes Nord Racine DFS Nord Est Liens DFS Est Sud Serveur2 Ouest Le système DFS permet : Données ventes • L'organisation des ressources • Une navigation facilitée • Une administration simplifiée • Le maitien des autorisations Sud Ouest Présentation du système DFS

16. Racine DFS autonome Racine DFS de domaine • Stockée sur un seul ordinateur • N'utilise pas Active Directory • Ne peut pas disposer des dossiers partagés au niveau de la racine DFS • Ne peut prendre en charge qu'un seul niveau de liens DFS • Hébergée sur des contrôleurs de domaine ou serveurs membres • La topologie DFS est automatiquement stockée dans Active Directory • Peut disposer des dossiers partagés au niveau de la racine DFS • Peut prendre en charge plusieurs niveaux de liens DFS Types de racines DFS • Une racine DFS constitue le niveau le plus élevé de la topologie DFS • Les types de racines DFS sont :

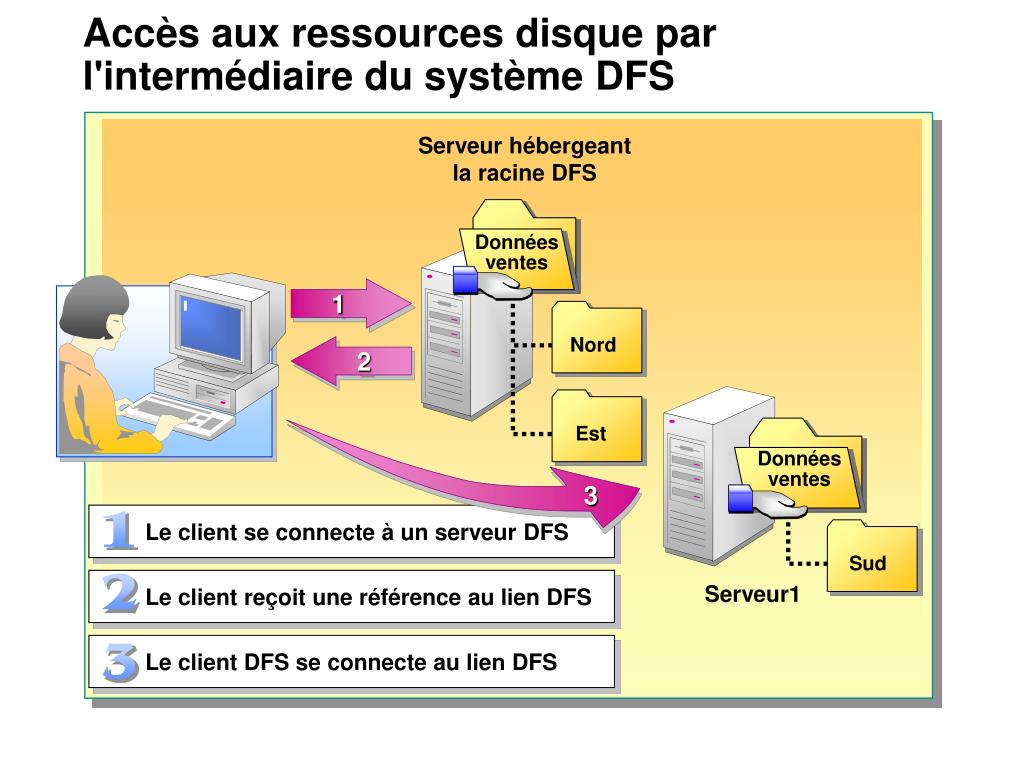

17. Nord Est Donnéesventes Donnéesventes Le client se connecte à un serveur DFS Le client reçoit une référence au lien DFS Le client DFS se connecte au lien DFS Accès aux ressources disque par l'intermédiaire du système DFS Serveur hébergeant la racine DFS 1 2 3 Sud Serveur1

18. Création d'une racine DFS Pour créer une racine DFS Ouvrez la console Système de fichiers distribués Cliquez sur Nouvelle racine DFS Configurez les options de l'Assistant Création d'une racine DFS : Sélectionnez le type de racine DFS Spécifiez le domaine hôte pour la racine DFS Spécifiez le serveur hôte pour la racine DFS Spécifiez le partage de racine DFS Indiquez le nom de la racine DFS

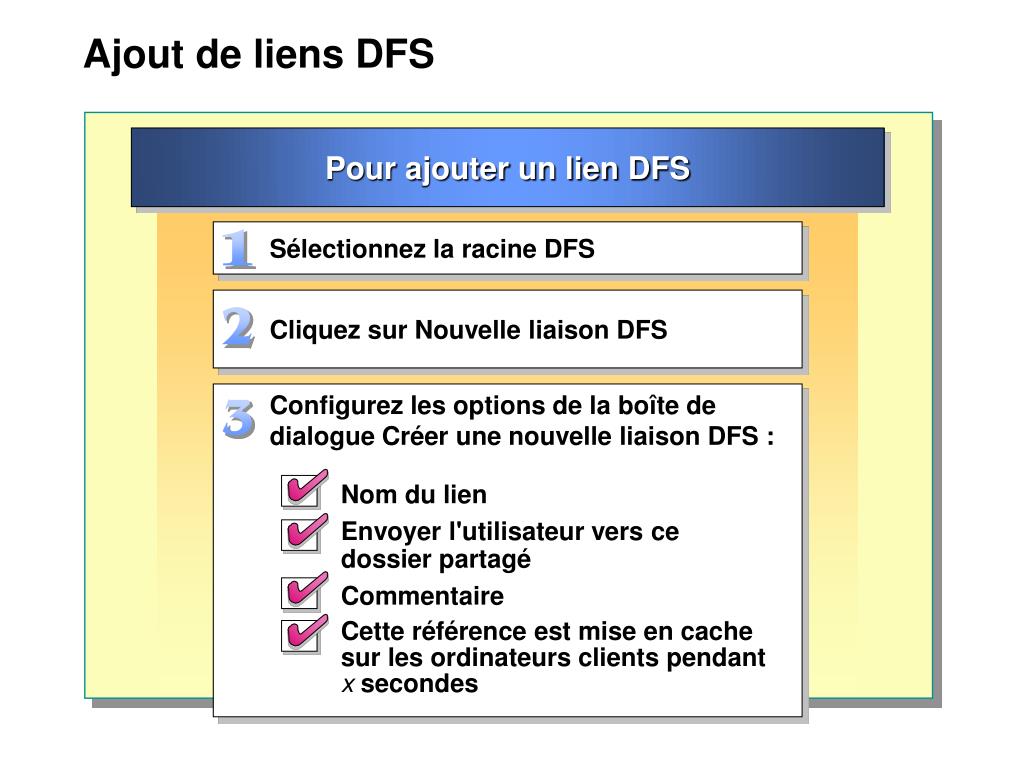

19. Pour ajouter un lien DFS Sélectionnez la racine DFS Ajout de liens DFS Cliquez sur Nouvelle liaison DFS Configurez les options de la boîte de dialogue Créer une nouvelle liaison DFS : Nom du lien Envoyer l'utilisateur vers ce dossier partagé Commentaire Cette référence est mise en cache sur les ordinateurs clients pendantxsecondes

20. Données ventes Données ventes Données ventes Nord Nord Nord Nord Serveur1 Serveur3 Est Est Est Est Serveur2 Données ventes Ajout de réplicas pour la tolérance de panne Partage DFS Les réplicas fournissent : • Tolérance de panne • Répartition de la charge

21. Nord Nord Active Directory Est Est Données ventes Données ventes Configuration de la duplication Serveur1 hébergeant la racine DFS (Maître initial) Serveur2 hébergeant la racine DFS

22. Atelier B : Configuration d'une racine DFS de domaine

23. Contrôle des acquis • Présentation des dossiers partagés • Création de dossiers partagés • Combinaison d'autorisations NTFS et d'autorisations sur les dossiers partagés • Utilisation des dossiers partagés d'administration • Publication d'un dossier partagé dans Active Directory • Configuration de dossiers partagés à l'aide du système DFS
