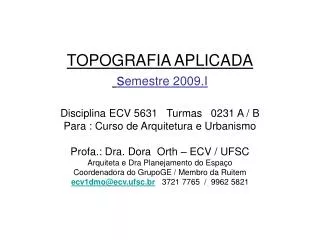

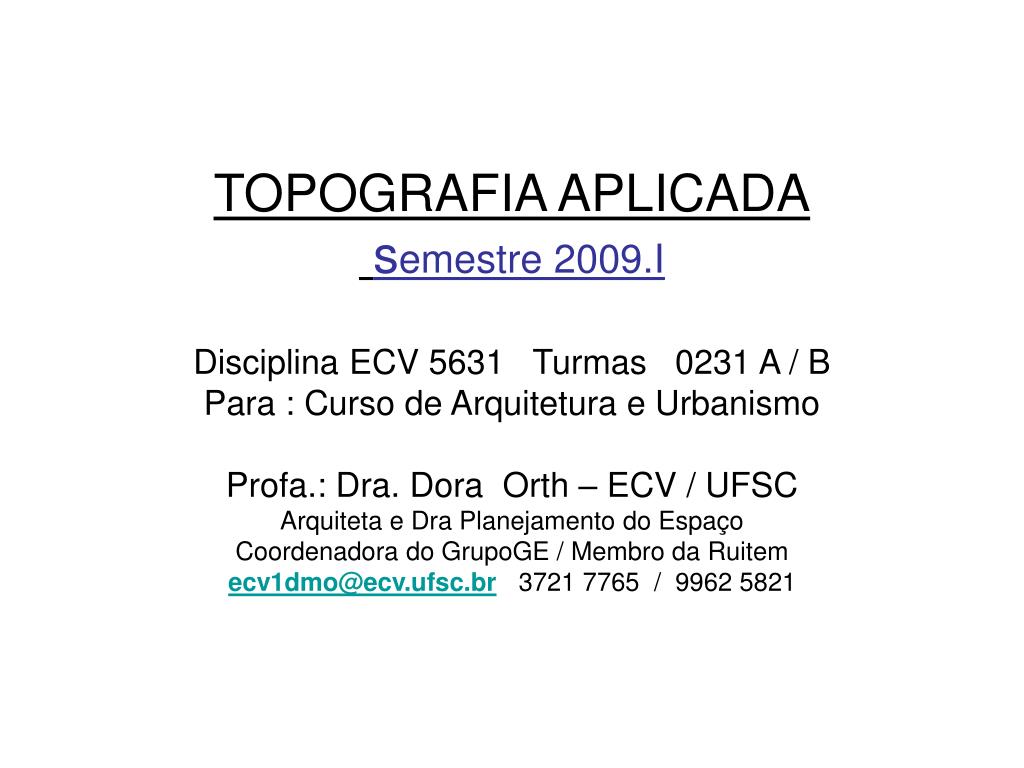

  1. TOPOGRAFIA APLICADAsemestre 2009.I Disciplina ECV 5631 Turmas 0231 A / B Para : Curso de Arquitetura e Urbanismo Profa.: Dra. Dora Orth – ECV / UFSC Arquiteta e Dra Planejamento do Espaço Coordenadora do GrupoGE / Membro da Ruitem ecv1dmo@ecv.ufsc.br 3721 7765 / 9962 5821

  2. Unidade 01 – Introdução a Topografia. Conceito. Objeto. Divisão. Relação com a Geodésia. Complemento: • Plano de ensino ... Detalhamento !!! • Artigo “Novas Tecnologias....” 

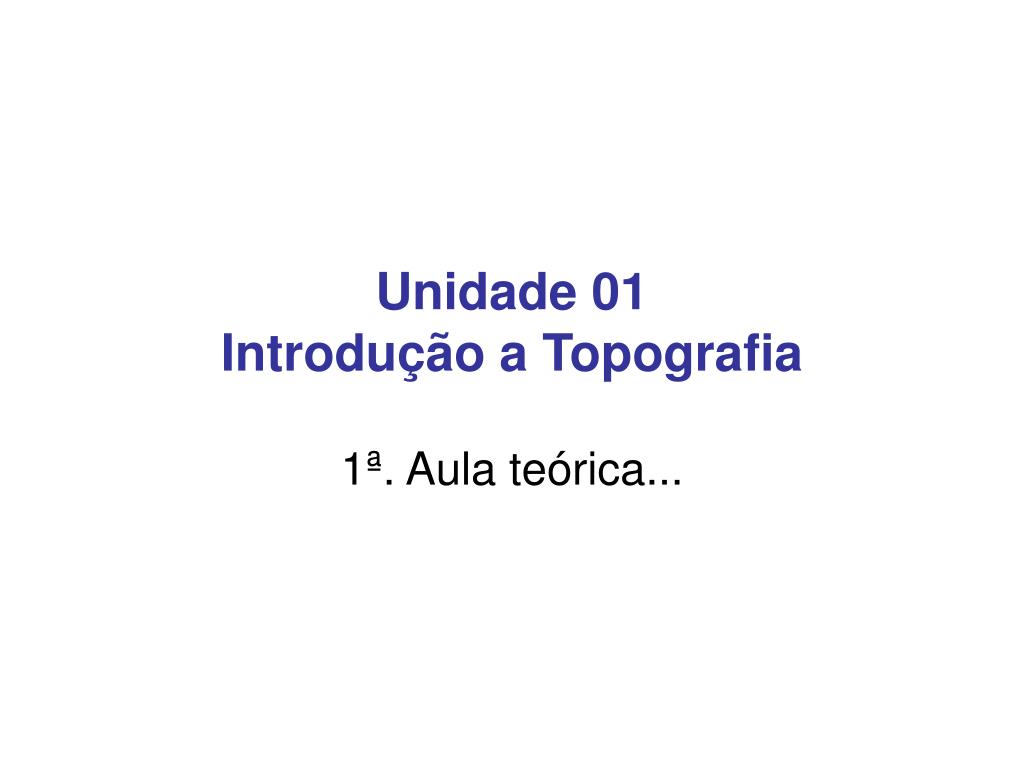

  3. Unidade 01 Introdução a Topografia 1ª. Aula teórica...

  4. Unidade 01 – Introdução a Topografia. Conceito. Objeto. Divisão. Relação com a Geodésia.

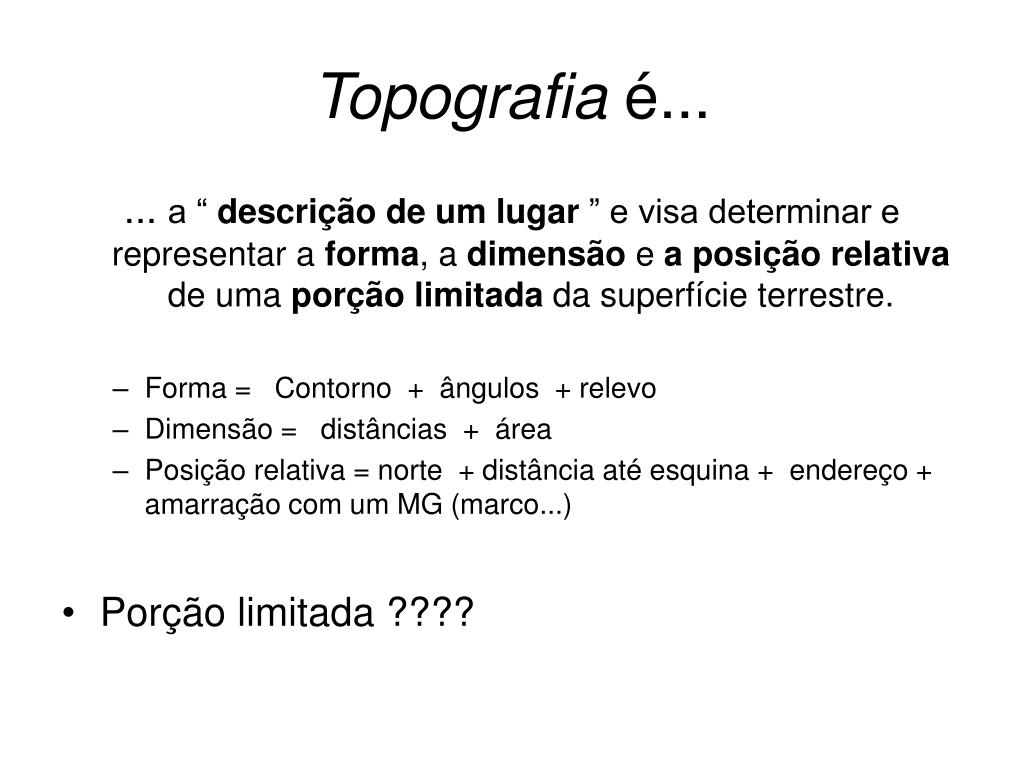

  5. Topografia é... ... a “ descrição de um lugar ” e visa determinar e representar a forma, a dimensão e a posição relativa de uma porção limitada da superfície terrestre. • Forma = Contorno + ângulos + relevo • Dimensão = distâncias + área • Posição relativa = norte + distância até esquina + endereço + amarração com um MG (marco...) • Porção limitada ????

  6. Norte (Mag/Verd??) Lote (Área) Rua João Escala.: 1:1.000 Objetoporção limitada= até 30 Km de extensão máxima = plano ou superfície topográfica.... Para poder menosprezar curvatura da Terra...

  7. DIVISÃO DA TOPOGRAFIA( para efeito didático ) • Topologia = “ estudo de um lugar ” ou... estudo das formas da superfície da Terra e das leis que regem seu modelado, assim como, trata a manipulação e utilização de plantas topográficas visando conhecer, avaliar e projetar sobre um espaço territorial (ver Parte I da Apostila). • Topometria = “ medição de um lugar ” ou levantamentos topográficos através de métodos clássicos de medida de distâncias, ângulos e diferenças de nível e a representação do relevo em plantas topográficas(ver Parte II da Apostila).

  8. RELAÇÃO COM A GEODÉSIA Topografia é uma técnica aplicada, na forma de uma simplificação da Geodésia, usando como base a geometria e trigonometria planas, destinada ao uso cotidiano de engenheiros, arquitetos, geógrafos etc.

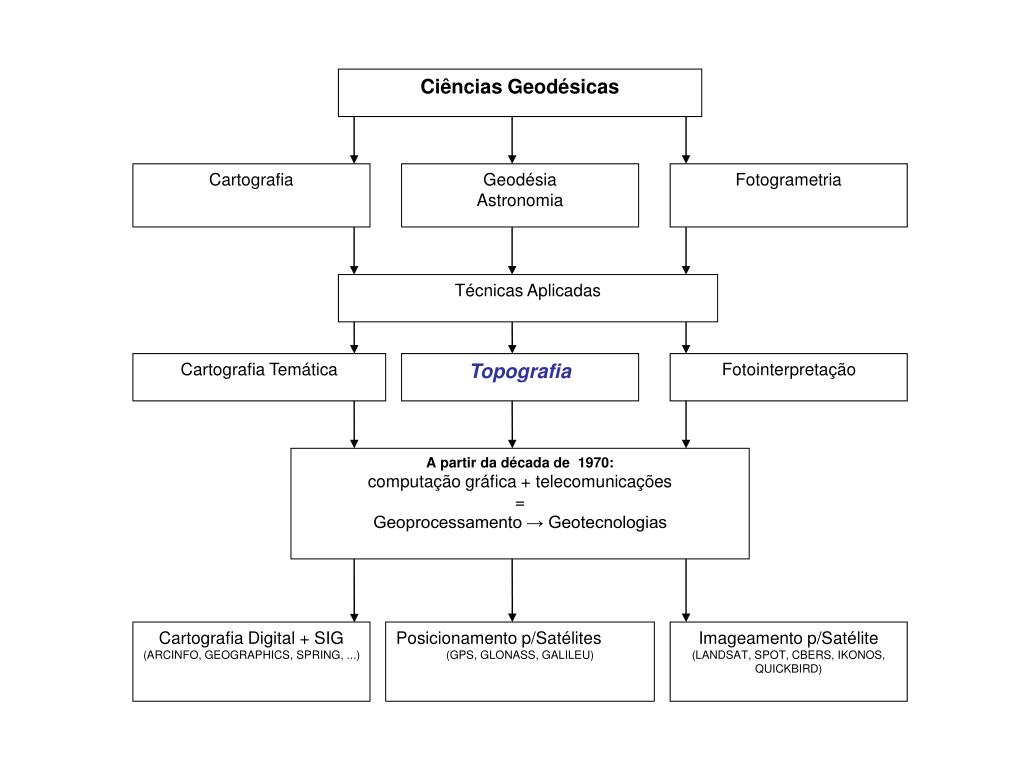

  9. Ciências Geodésicas Cartografia Geodésia Astronomia Fotogrametria Técnicas Aplicadas Cartografia Temática Topografia Fotointerpretação A partir da década de 1970: computação gráfica + telecomunicações = Geoprocessamento → Geotecnologias Cartografia Digital + SIG (ARCINFO, GEOGRAPHICS, SPRING, ...) Posicionamento p/Satélites (GPS, GLONASS, GALILEU) Imageamento p/Satélite (LANDSAT, SPOT, CBERS, IKONOS, QUICKBIRD)

  10. Aplicações... É base para todas as atividades que consideram a posição geográfica... Como: engenharias, arquitetura, urbanismo, geografia, agronomia, ...

  11. PLANO DE ENSINO SEMESTRE 2009.1

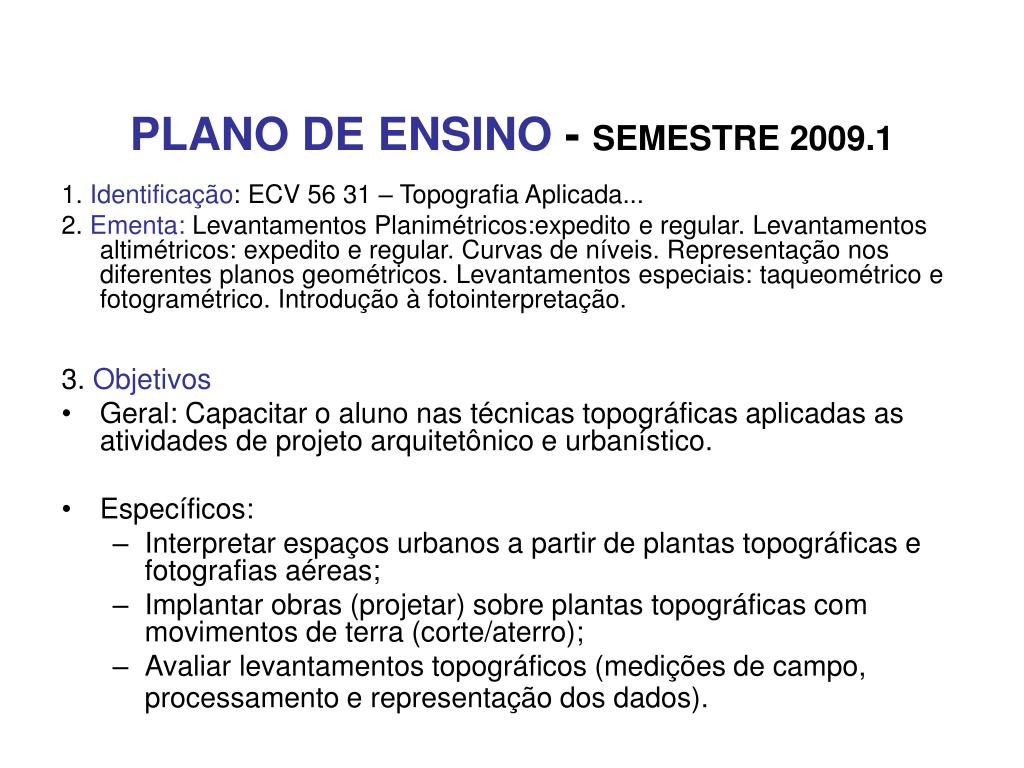

  12. PLANO DE ENSINO - SEMESTRE 2009.1 1. Identificação: ECV 56 31 – Topografia Aplicada... 2. Ementa: Levantamentos Planimétricos:expedito e regular. Levantamentos altimétricos: expedito e regular. Curvas de níveis. Representação nos diferentes planos geométricos. Levantamentos especiais: taqueométrico e fotogramétrico. Introdução à fotointerpretação. 3. Objetivos • Geral: Capacitar o aluno nas técnicas topográficas aplicadas as atividades de projeto arquitetônico e urbanístico. • Específicos: • Interpretar espaços urbanos a partir de plantas topográficas e fotografias aéreas; • Implantar obras (projetar) sobre plantas topográficas com movimentos de terra (corte/aterro); • Avaliar levantamentos topográficos (medições de campo, processamento e representação dos dados).

  13. 4. Conteúdo Programático(GERAL) APRESENTAÇÃO DA DISCIPLINA = 1ªe 2ª semanas Detalhamento: • PARTE I - TOPOLOGIA = março e abril • PARTE II - TOPOMETRIA = maio e junho FECHAMENTO DA DISCIPLINA = jul/2009

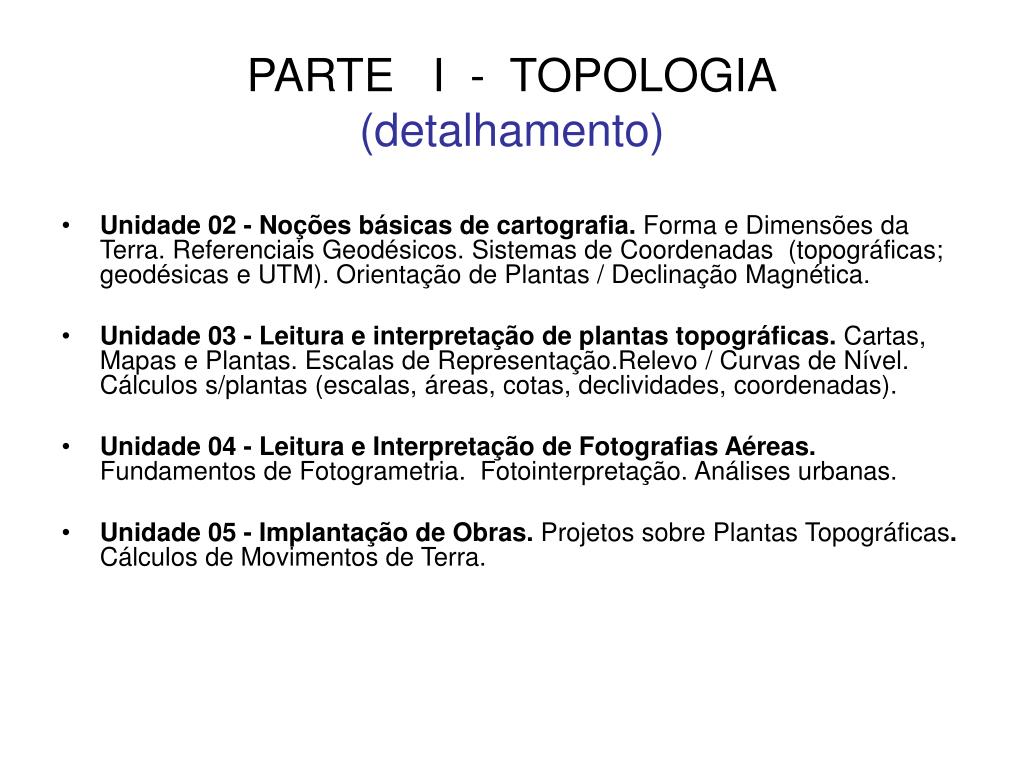

  14. PARTE I - TOPOLOGIA(detalhamento) • Unidade 02 - Noções básicas de cartografia. Forma e Dimensões da Terra. Referenciais Geodésicos. Sistemas de Coordenadas (topográficas; geodésicas e UTM). Orientação de Plantas / Declinação Magnética. • Unidade 03 - Leitura e interpretação de plantas topográficas. Cartas, Mapas e Plantas. Escalas de Representação.Relevo / Curvas de Nível. Cálculos s/plantas (escalas, áreas, cotas, declividades, coordenadas). • Unidade 04 - Leitura e Interpretação de Fotografias Aéreas. Fundamentos de Fotogrametria. Fotointerpretação. Análises urbanas. • Unidade 05 - Implantação de Obras. Projetos sobre Plantas Topográficas. Cálculos deMovimentos de Terra.

  15. PARTE II - TOPOMETRIA (detalhamento) • Unidade 06 - Medição de distancias, ângulos e alturas. Instrumentos. Erros e cuidados. • Unidade 07 - Levantamentos Topográficos Regulares. Tipos, métodos e técnicas de medições de campo (planimétricos e altimétricos). Densificação de pontos altimétricos. Croquis e Cadernetas de campo. • Unidade 08 - Processamento de dados de campo. Ajustamento erros planimétricos / altimétricos. Cálculo de coordenadas e áreas. • Unidade 09 - Desenho de Planta Topográfica. Exercício prático final de representação dos dados topográficos e avaliação dos resultados (planilhas de cálculo e representação cartográfica). • Unidade 10 – Levantamentos Topográficos Expeditos. Técnicas de medições de campo e representação dos dados.

  16. 5. Metodologia • Aulas = 50% teóricas e 50% práticas. • As aulas teóricas são compostas de exposições sobre as bases teóricas e técnicas necessárias às aulas práticas. • Os alunos contam com uma apostila didática ... • As aulas práticas são compostas de exercícios em aula/laboratório e exercícios de campo • As atividades práticas são desenvolvidas essencialmente pelos alunos, no LABCIG/ECV/UFSC, sob a orientação da professora e monitores. • A participação efetiva nas mesmas é essencial para a compreensão do conteúdo da disciplina.

  17. 6. Avaliação • 02 provas individuais + participação!!! • Para aprovação é exigido: • Ter freqüência mínima de 75% das aulas dadas; • Obter NOTA final > ou = à 6,0 resultante da: • média do semestre = 02 notas provas + 1 nota particip/3, ou • média do semestre + nota da prova de recuperação/2. • OBS.: O aluno só terá direito à prova de recuperação se tiver média semestral entre 3,0 e 5,5 inclusive. Abaixo de 3,0 = reprovado; acima de 5,5 = aprovado.

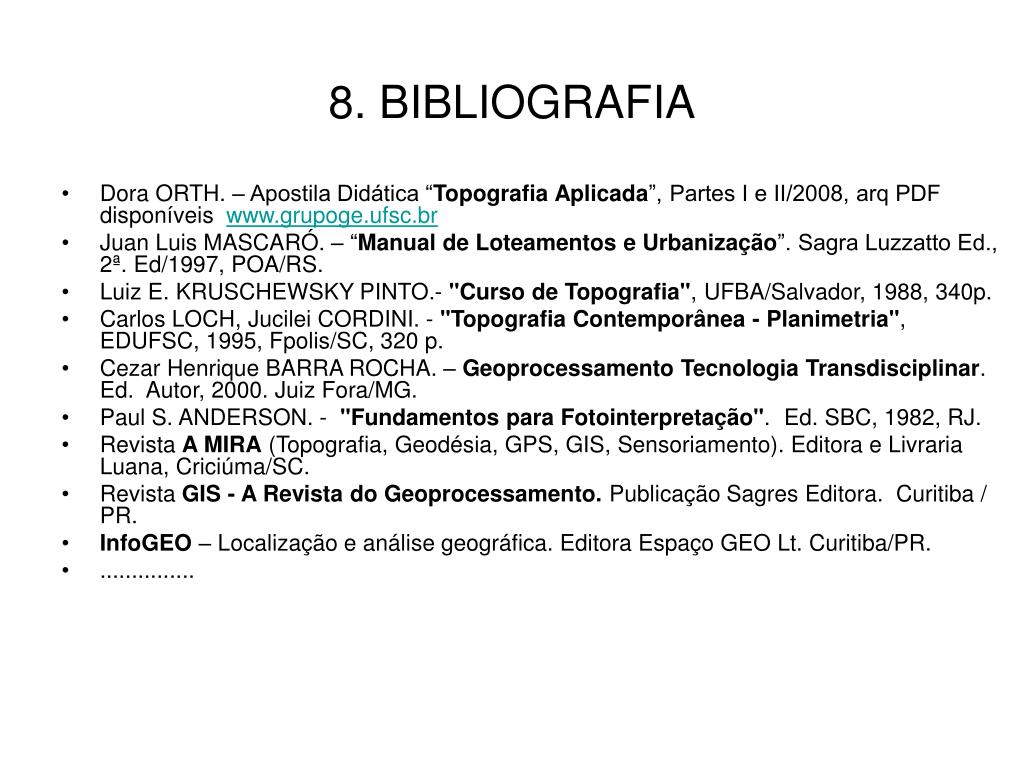

  18. 8. BIBLIOGRAFIA • Dora ORTH. – Apostila Didática “Topografia Aplicada”, Partes I e II/2008, arq PDF disponíveis www.grupoge.ufsc.br • Juan Luis MASCARÓ. – “Manual de Loteamentos e Urbanização”. Sagra Luzzatto Ed., 2ª. Ed/1997, POA/RS. • Luiz E. KRUSCHEWSKY PINTO.- "Curso de Topografia", UFBA/Salvador, 1988, 340p. • Carlos LOCH, Jucilei CORDINI. - "Topografia Contemporânea - Planimetria", EDUFSC, 1995, Fpolis/SC, 320 p. • Cezar Henrique BARRA ROCHA. – Geoprocessamento Tecnologia Transdisciplinar. Ed. Autor, 2000. Juiz Fora/MG. • Paul S. ANDERSON. - "Fundamentos para Fotointerpretação". Ed. SBC, 1982, RJ. • Revista A MIRA (Topografia, Geodésia, GPS, GIS, Sensoriamento). Editora e Livraria Luana, Criciúma/SC. • Revista GIS - A Revista do Geoprocessamento. Publicação Sagres Editora. Curitiba / PR. • InfoGEO – Localização e análise geográfica. Editora Espaço GEO Lt. Curitiba/PR. • ...............

  19. Tema de casa Ler e entender texto do artigo “Novas tecnologias....” que se encontra na apostila.... (download a partir do site www.grupoge.ufsc.br)
