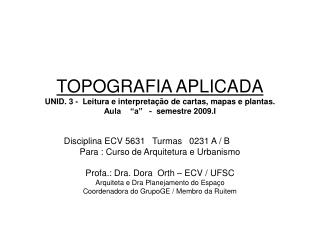

TOPOGRAFIA APLICADAUNID. 3 - Leitura e interpretação de cartas, mapas e plantas.Aula “a” - semestre 2009.I

Disciplina ECV 5631 Turmas 0231 A / B

Para : Curso de Arquitetura e Urbanismo

Profa.: Dra. Dora Orth – ECV / UFSC

Arquiteta e Dra Planejamento do Espaço

Coordenadora do GrupoGE / Membro da Ruitem

unid 3 leitura e interpreta o de cartas mapas e plantas
UNID. 3 - Leitura e interpretação de cartas, mapas e plantas.

Aula “a” Aula “b”

3.1) Cartas, Mapas e Plantas

3.2) Escalas de Representação Cartográfica

  • Início cálculos ... escalas, áreas e coordenadas planas

3.3) Relevo / Curvas de Nível

  • Formas do relevo

b)Representação do Relevo por Curvas

3.4) Cálculos cotas, declividades e coordenadas altimétricassobre plantas topográficas

3 1 cartas mapas e plantas topogr ficas
3.1 – Cartas, mapas e plantas topográficas

O que são?

  • Representações gráficas bidimensionais com a localização de objetos ou fenômenos em relação a superfície terrestre.

Quais as características?

  • Projeção ortogonal de pontos levantados em campo sobre um plano.
  • Esses pontos (isolados ou formando linhas) formam as feições cartográficas (naturais ou construídas) ou conjuntos de informações espaciais (águas, relevo, vegetação, vias, obras públicas, divisões administrativas, toponímias etc.).
classifica o em rela o a forma e conte do de representa o
Classificação em relação a forma e conteúdo de representação:
  • Cartas básicas e cartas temáticas
  • Cartas sistemáticas / mapas individuais
  • Cartas náuticas / Mapas Mundi / Plantas Topográficas
slide9
Figura 04 –O Brasil dividido em 46 folhas para formar a Carta do Brasil ao milionésimo (Ricobom, 2008, p. 14)
3 2 escalas de representa o cartogr fica

10

0

10

20

30

Subdivisões EM 10 PARTES IGUAIS

3.2 Escalas de representação cartográfica
  • Grandes (1:500 /1:10.000) ou pequenas (1:50.000 / 1:100.000) ????
  • Numéricas (notações usuais 1:1000 ou 1/1000 ou E = 1/1000) ou Gráficas ???

Observações:

  • 1:1.000 significa que 1 unidade métrica na planta = 1000 unidades no terreno
  • As unidades podem ser cm, m ou Km.
vantagens
Vantagens...

Em reduções e ampliações da representação cartográfica:

  • a escala gráfica se adapta ...
  • a escala numérica deve ser refeita...
c precis o de representa o e de levantamento de dados
c) Precisão de representação e de levantamento de dados
  • Segundo a ABNT, o erro gráfico máximo admissível numa planta topográfica será de 0,2 mm ou 0,0002 m, pois equivale a largura média de um traço no papel...
  • Quanto representa 0,2 mm no terreno depende da escala de representação.
  • Dessa forma...

“quanto maior for a escala (denominador pequeno), maior será o desenho de cada elemento e maior deverá ser a precisão de levantamento do dado para sua representação”.

dado x representa o
dado x representação
  • Há uma forte relação entre a precisão de representação de um dado e a precisão de levantamento desse dado...

Não se pode representar um dado com uma precisão gráfica superior a precisão real do dado levantado!

carta analógica x carta digital

exemplos de aplica es de grandes escalas de representa o gr fica plantas
Exemplos de aplicações de grandes escalas de representação gráfica (plantas).

Grandes escalas

  • E= 1/25, 1/50, 1/100 = detalhes de construções, pequenas construções etc.
  • E= 1/200, 1/250, 1/500 = edifícios, terraplenagens, lotes urbanos...
  • E= 1/500, 1/1000, 1/2500 = glebas rurais, projetos viários etc.
  • E= 1/5.000, 1/10.000, 1/25.000 = áreas urbanos, áreas municipais

Grandes ou pequenas escalas???

  • E= 1/50.000, 1/100.000 = mapas regionais
como garantir precis o nos levantamentos de dados topogr ficos
Como garantir precisão nos levantamentos de dados topográficos?

A precisão nos levantamentos de dados topográficos depende:

  • dos métodos, técnicas e procedimentos utilizados nas medições de campo e
  • processamento dos dados levantados
  • características dos equipamentos utilizados (medições e processamentos).
como garantir precis o na representa o de dados topogr ficos
Como garantir precisão na representação de dados topográficos?

A precisão na representação depende:

  • da precisão dos dados,
  • da escala de representação,
  • dos materiais e técnicas utilizadas na representação topográfica.

Exemplos:

  • O uso de coordenadas para o posicionamento dos dados na planta ou no campo, garante maior precisão do que o uso de ângulos e distâncias.
  • O uso de dados na forma de números garante maior precisão do que dados na forma gráfica.
3 4 c lculos sobre plantas topogr ficas
3.4 – Cálculos sobre plantas topográficas

Para a interpretação de plantas topográficas

e elaboração de projetos de implantação de obras, usam-se vários tipos de cálculos que permitem qualificar e quantificar o terreno representado e seu relevo:

  • Escalas,
  • áreas,
  • coordenadas planas
  • cotas, declividades e coordenadas altimétricas (próxima semana!),
a verifica o de escalas
a) Verificação de escalas
  • A verificação de uma escala de representação pode ser feita sempre que se tenham condições de conhecer algumas das medidas reais do objeto ou espaço representado.
  • Em Topografia pode-se fazer medições em campo ou em outra planta confiável em escala, de preferência em escala maior (desenho mais detalhado) a aquela que está sendo verificada.
b c lculos de reas m todos anal ticos e m todos gr ficos
b) Cálculos de áreas : métodos analíticos e métodos gráficos.
  • Os métodos analíticos de cálculo de áreas são aqueles que utilizam dimensões cotadas para o cálculo. Nenhuma dimensão é dependente de sua representação gráfica em planta, que naturalmente terá menor precisão do que as dimensões medidas no terreno.
  • Os métodos gráficos permitem o uso de dimensões tiradas graficamente (com escalímetro) da planta topográfica para o cálculo da área, o que resulta em perda de precisão...
c lculo de reas por figuras geom tricas
Cálculo de áreas por figuras geométricas
  • Os métodos analíticos e gráficos utilizam fórmulas geométricas tradicionais de cálculo de áreas.
  • Procedimentos:
    • Divide-se o terreno em figuras geométricas conhecidas;
    • A soma das áreas de cada figura, dá a área do terreno....

Relembrando:

    • Quadrado = base x altura
    • Triângulo qualquer = base x altura (perpendiculares entre si)
    • Triângulo retângulo = base x altura ÷ 2
    • Trapézio = média das bases (maior e menor) x altura
c lculo de coordenadas planas
Cálculo de coordenadas planas..
  • Interpolação ..... ?????? Técnica matemática para calcular o valor ou posicão de um ponto qualquer sobre uma reta de valores contínuos com dois polos (P1 e P2) de valores conhecidos.

P1

P2
