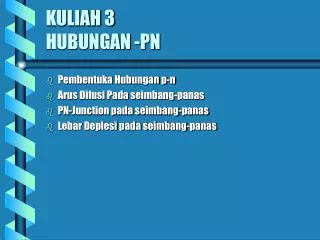

  1. KULIAH 3HUBUNGAN -PN • Pembentuka Hubungan p-n • Arus Difusi Pada seimbang-panas • PN-Junction pada seimbang-panas • Lebar Deplesi pada seimbang-panas

  2. Pembentukan Hubungan P-N • Dibentuk dari substrat kristal yang yang dirubah menjadi tipe-n (menambah donor) & dan bagian lain menjadi tipe -p (menambah aseptor) • Pada keadaan kesetimbangan terjadi: 1. Daerah tipe-p netral 2. Daerah muatan ruang tipe-p 3. Daerah muatan ruang tipe-n 4. Daerah tipe-n netral • Daerah 2 dan 3 disebut lapisan Deplesi (dipole listrik) • Medan listrik terdapat pada lapisan deplesi walaupun hubungan p-n tidak diberi tegangan

  3. Arus Difusi Pada seimbang-panas • Konsentrasi Hole dan Elektron Diasumsikan terletak pada daerah antara -Xpo dan Xno. • Jno = 0 dan Jpo = 0 menyebabkan keadaan setimbang-panas. • Konsentrasi elektron antara X = 0 dan Xno rata-rata : • Jika no(x) < Nd, Daerah transisi pada Sisi - n • Pada sisi-p rapat muatan negatif jika konsentrasi hole antara X = -Xpo dan X = 0

  4. Cont.

  5. Pada daerah Bulk dari junction rapat  = 0 Dekat junction rapat muatan ‡0 Pada sisi n- junction dalam daerah transisi 0< X<Xno. Pada sisi ini, Na= 0 & po =0 Untuk perhitungan, diasumsikan: Daerah 1 & 4 = bulk. 2 dan 3= Deplesi PN-Junction pada seimbang-panas

  6. Cont

  7. Lebar Deplesi pada seimbang-panas • Junction asimetrik : • Lebar deplesi dengan doping terendah:

  8. Untuk Tegangan Dioda nol : VD = 0 Hukum Tegangan Kirchhoff Grafik Potensial Hubungan pn. Hubungan-pn Bias Reverse

  9. Bias reverse VD < 0 Potensial barrier Daerah deplesi : Hubungan-pn Bias Reverse (cont.)

  10. Hubungan-pn Bias Reverse (cont.)

  11. Hubungan-pn Bias Reverse (cont.) • Lebar Xpo, Xno dan Xdo pada setimbang panas :

  12. Pada lapisan deplesi terdapat muatan negatif dan positif. Hal ini dapat dipandang sebagai Kapasitor. Tegangan total vD = Tegangan DC + Tegangan Signal Kecil. Muatan total daerah deplesi =Muatan DC + Muatan Signal kecil Kapasitansi

  13. Deplesi Kapasitansi (Cj) ditentukan oleh fungsi: Dan: Kapasitansi (cont)

  14. Kapasitansi (cont)

  15. Kapasitansi (cont) • Persamaan kapasitor dari plat paralel: • untuk:
