  1. 文档密级：内部公开 AR G3企业路由器产品介绍 2012.04 企业网MO

  2. 目录 企业路由器产品对比 2 AR G3产品配置说明 3 AR G3产品应用场景 4 1 AR G3主机及板卡介绍

  3. AR G3产品全家福 VRP inside AR3260 AR3200 系列 总部 (150~500用户) AR2220 AR2240 AR2200 系列 NEW NEW 中型分支(50~150用户) AR1220 AR1220V AR1220W/1220VW AR1200 系列 • AR1220W-S AR1220-S 小型分支(10~50 用户)

  4. AR G3命名规则 AR G3的名称包含以下几个部分： 【AR】【B1 B2 B3 B4】【C1】【-D1】

  5. AR 1200系列 2 SIC 接口卡插槽 固定2GE接口 固定8FE接口 AR1220/AR1220-S主机后视图 2 SIC 接口卡插槽 固定2GE接口 固定8FE接口 POE电源接口 AR1220V主机后视图 外置WLAN天线，支持802.11b/g/n POE电源接口 AR1220W/1220VW/ 1220W-S 后视图

  6. AR 2200系列 AR2220 主机前视图 3GE(1 GE Combo) 4个SIC接口卡插槽 AR2220 主机后视图 2个WSIC接口卡插槽 AR2240 主机前视图 3GE(2 GE Combo) 4个SIC接口插槽 2个WSIC接口插槽 AR2240 主机后视图 2个XSIC接口插槽

  7. AR 3200系列 SRU80 高性能主控板，V2R1暂不支持双主控 AR3260主机前视图 固定4个SIC接口插槽 2个WSIC接口插槽 4个XSIC接口插槽 AR3260主机后视图

  8. AR G3支持的板卡种类 • AR G3支持3种接口卡： • SIC接口卡 • WSIC接口卡 • XSIC接口卡 • 2个SIC接口卡槽位可通过灵活拆分滑道拆除后可以变成1个双宽的WSIC接口卡槽位 • 2个WSIC接口卡槽位可通过灵活拆分滑道拆除后可以变成1个双高的XSIC接口卡槽位 • 每槽位交换容量: • SIC和WSIC插槽 2Gbps；XSIC插槽 20Gbps SIC接口卡 SIC接口卡 WSIC接口卡 WSIC接口卡 XSIC接口卡

  9. AR G3 WAN接口模块（1） E1 SIC接口卡： 1E1/T1-M 1/2端口通道化E1/T1/PRI/VE1 多功能接口模块 完成E1的数据流的收发及处理，也可以配置为VE1完成语音、数据、传真信号的处理 2E1/T1-M 1E1-F 1/2端口非通道化E1/T1多功能接口模块 2E1-F 以太 SIC接口卡： 2端口10M/100M 电口以太网WAN接口模块 2FE 1GEC 1端口GE Combo 以太网WAN接口 同异步 SIC接口卡： 1端口增强型同/异步串口接口模块 支持的协议包括：V.24、V.35、X.21、RS449、RS530 1SA

  10. AR G3 WAN接口模块（2） ADSL2+ SIC接口卡： 1端口ADSL over POTS 接口模块，支持ANNEX A/M 1ADSL-A/M 1端口ADSL over ISDN接口模块，支持ANNEX B 1ADSL-B/M G.SHDSL SIC接口卡： 1端口4线对G.SHDSL 接口模块 4G.SHDSL ISDN SIC接口卡： 1端口ISDN数据接入模块，实现ISDN数据流的收发及处理 1BST CPOS SIC接口卡： 1端口155M CPOS 接口模块 1CPOS

  11. AR G3以太交换接口模块 以太交换 WSIC接口卡： 8FE/1GE 8端口百兆(RJ45)+1端口千兆(RJ45)-L2/L3以太网电接口模块。支持二层/三层数据传输，每个端口能实现自适应，有全双工和半双工两种工作方式。 以太交换 XSIC接口卡： 24GE 24端口千兆(RJ45)-L2/L3以太网电接口卡。支持二层/三层数据传输，每个端口能实现自适应，有全双工和半双工两种工作方式。

  12. AR G3语音接口模块 模拟语音 SIC接口卡： 4路FXS和1路FXO接口的接入模块，实现语音信号在数据通信网络上的传输。 4FXS1FXO ISDN S/T语音 SIC接口卡： 2端口ISDN语音接入模块，实现ISDN语音信号在数据通信网络上的接入、压缩和解压缩。 2BST

  13. 第三代AR，引领多业务时代 • 双模网络，灵活接入 • 多业务合一，融合开放 • 第三代架构，领先性能 华为AR G3 性能（KPPS） 业界水平 x2 3 • 多核处理器，性能是业界两倍 • 160G交换容量，业务无阻塞运转 • 首款双主控接入路由器，可靠永续 • 光纤与3G无缝融合，互联更便捷 • PON接入，极速宽带体验 • 24端口千兆以太板卡， 路由交换一体化进入高密GE时代 IP 承载网 2 AR G3 语音PBX • 一体化办公，支持统一通信/彩信网关/企业总机/防病毒 • OSP开放业务平台，打造IT沃尔玛超市 • 统一的VRP软件平台，成熟稳定 1 VPN网关 交换机 无线 AP 防火墙 All-in-One Box

  14. 第三代AR与前两代的比较

  15. 采用通用平台，实现跨板VLAN链路捆绑 VRP inside 广域网 AR G3：路由交换一体化 总线带宽：GE/2.5G/10G 板卡2 板卡1 VLAN 5/6/N Trunk …… …… 无阻塞交换 VLAN N VLAN 5 VLAN 6 VLAN N VLAN 5 VLAN 6 基于通用的VRP平台，路由交换一体化，配置维护风格完全一致。 支持跨板卡的VLAN交换/镜像/生成树/链路捆绑，用户接入和维护更灵活。 以太交换板卡内全线速，板卡间带宽从GE，2.5GE到10GE，高性能。

  16. 硬件级QoS, 转发性能不打折扣 开启QoS后的转发性能不受影响 转发性能 转发性能 开启QoS后的转发性能 35% V.S. 不开启QoS 传统企业网关 不开启QoS AR G3 • 使用软件对QoS进行处理，在对业务进行区分服务时却降低了30%~40%的转发性能。 • AR G3引入高端路由器的硬件QoS技术，在保证业务质量同时，对转发性能影响为0 流畅的语音沟通 流畅的视频会议 高效协作办公 高效生产管理 高质量的统一通信

  17. 全面可靠技术，为业务保驾护航 AR G3 堆叠 分布式 热拔插 BFD 部件冗余 99.999%全面可靠 多核分布式，一个故障其他继续运行 全系列板卡热拔插 双主控/（AR3200未来支持） 双电源（AR3200、AR2200） AR与交换机堆叠(未来支持)，网络快速收敛 50ms快速倒换

  18. 目录 AR G3主机及板卡介绍 AR G3产品配置说明 3 AR G3产品应用场景 4 1 2 企业路由器产品对比

  19. AR G3与友商产品定位对比 小型分支路由器 Small Branch Office 中型分支路由器 Medium Branch Office 总部路由器 Headquarter AR1200 AR2200 AR3200 ISR3925(E)/3945(E) ISR1921/1941/1941w ISR2901/2911/2921/2951 MSR 201x/202x/20-40 MSR30-1x/3020/ 3040/3060 MSR5040/5060 H3C

  20. AR G3与思科ISR G2产品对应表

  21. AR G3 vs ISR G2竞争一指禅 • AR G3架构领先，性能高 • AR G3 分布式架构，全交换多核转发； • 从GE 到 10G的总线带宽，实现高容量数据交换，无阻塞； • 转发性能强, 25Mbps~1Gbps, 业务体验更优； • 内置IPSec加密功能，客户无需额外购买其他板卡。 • 真正的路由交换一体化，高密度千兆接入，板卡热拔插 • AR G3以太交换板卡与路由器使用同一分布式VRP操作系统，维护配置简单； • 支持到达24端口的高密度千兆接入。 • 全系列各类板卡均支持热插拔，仅需调整对应业务板卡，设备不断电。 • 依托华为在数通、无线、接入、核心网的积淀，兼容性好，融合潜力强 • 华为在固网、移动和IP数据通信领域都进入前三甲，具有良好的技术积累

  22. AR G3与H3C MSR产品对应表

  23. AR G3 vsMSR竞争一指禅 • AR G3架构领先，性能高 • AR G3 分布式架构，全交换多核转发； • 从GE 到 10G的总线带宽，实现高容量数据交换，无阻塞； • 转发性能强, 25Mbps~1Gbps, 业务体验更优； • 内置IPSec加密功能，客户无需额外购买其他板卡。 • AR2200/3200支持3层路由功能及高密度千兆接入，板卡热拔插 • 以太 LAN交换接口卡支持真正的三层交换技术，可实现数据的二三层转发； • 支持到达24端口的高密度千兆接入； • 全系列各类板卡均支持热插拔，仅需调整对应业务板卡，设备不断电。

  24. 目录 企业路由器产品对比 AR G3主机及板卡介绍 2 • AR G3产品应用场景 4 1 3 AR G3产品配置说明

  25. 主机 业务板 AR1200系列路由器整机结构 配套件 AR1220/1220V产品前视图 AR1220 产品后视图 AR1220V 产品后视图 设备外观及接口说明

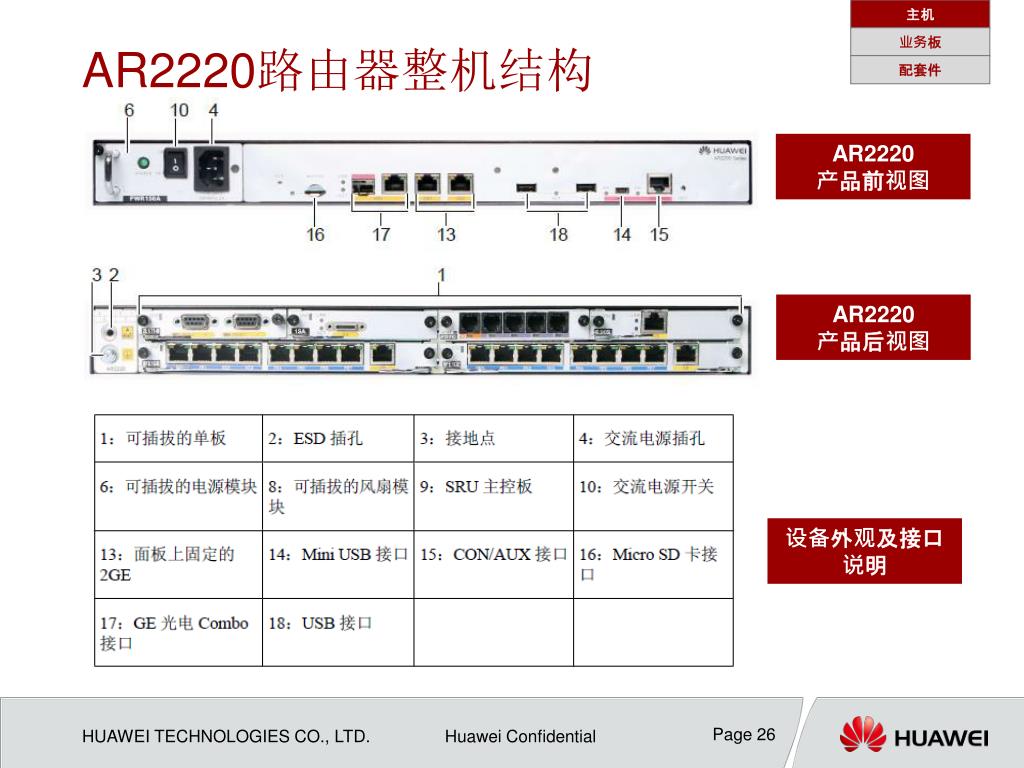

  26. 主机 业务板 AR2220路由器整机结构 配套件 AR2220 产品前视图 AR2220 产品后视图 设备外观及接口说明

  27. 主机 业务板 AR2240路由器整机结构 配套件 AR2240 产品前视图 AR2240 产品后视图 设备外观及接口说明

  28. 主机 业务板 AR3260路由器整机结构 配套件 AR3260 产品前视图 AR3260 产品后视图 设备外观及接口说明

  29. 主机 业务板 SRU40/SRU80主控板 配套件 SRU 主控板分为SRU40 和SRU80。 V2R1C00版本： SRU40是AR2240 机箱的主控处理单元。 SRU80是AR3260 机箱的主控处理单元。支持可插拔维护。 SRU40/SRU80 SRU规格：

  30. 主机 业务板 AR G3板卡组合方式示意 配套件 SIC: Smart Interface card，灵活接口卡 WSIC: Double-Width SIC ，双宽SIC卡 XSIC: Double-Height WSIC，双高WSIC卡 EXSIC: Double-Width XSIC，双宽XSIC卡 基于标准化设计，各种业务板卡灵活组合，充分利用槽位资源，保护投资。 • 配置原则： • 2 个SIC 槽位可以通过拆卸滑道合并为1 个WSIC 槽位。 • 2 个SIC 槽位+下面的WSIC 槽位可以通过拆卸滑道合并为1 个XSIC 槽位。 • 2 个XSIC 槽位可以通过拆卸滑道合并为1 个EXSIC 槽位。 • 槽位能合不能拆。 • 槽位合并后的新槽位号取两者中的较大者。

  31. 主机 业务板 AR1200及AR2220设备槽位说明 配套件 AR1220（V）：槽位1 和槽位2 合并为新槽位2。 • AR2220： • 槽位1 和槽位2 合并为新槽位2。 • 槽位3 和槽位4 合并为新槽位4。 • 新槽位2 和槽位5 合并为新槽位5。 • 新槽位4 和槽位6 合并为新槽位6。

  32. 主机 业务板 AR2240设备槽位说明 配套件 • AR2240： • 槽位1 和槽位2 合并为新槽位2。 • 槽位3 和槽位4 合并为新槽位4。 • 新槽位2 和槽位5 合并为新槽位5。 • 新槽位4 和槽位6 合并为新槽位6。 • 槽位7 和槽位8 合并为新槽位8。

  33. 主机 业务板 AR3260设备槽位说明 配套件 • 3260： • 槽位1 和槽位2 合并为新槽位2。 • 槽位3 和槽位4 合并为新槽位4。 • 新槽位2 和槽位5 合并为新槽位5。 • 新槽位4 和槽位6 合并为新槽位6。 • 槽位7 和槽位8 合并为新槽位8。 • 槽位9 和槽位10 合并为新槽位10。 • 槽位13 和槽位14 合并为新槽位14。

  34. 主机 业务板 1/2 端口-通道化E1/T1/PRI/VE1 多功能接口卡 配套件 1E1T1-M/2E1T1-M 是AR G3系列产品的E1/T1/PRI/VE1 处理单元，分别实现了1 个和 2 个E1/T1/PRI/VE1 接口的处理功能。PRI（Primary Rate Interface）表示ISDN 的基群速 率接口。 可安装于AR G3机箱的SIC 槽位。 1E1T1-M 2E1T1-M • 主要功能说明： • 完成E1/T1 数据流的收发及处理。 • 提供CE1/T1（Channel E1/T1）接入。 • 实现ISDN PRI 功能。

  35. 主机 业务板 通道化E1/T1/PRI接口属性 配套件 通道化E1 接口属性： 通道化T1 接口属性：

  36. 主机 业务板 E1线缆配置说明 配套件 ` 模块接口端：DB-9连接器 网络端：RJ45水晶头，对应120欧平衡非屏蔽双绞线电缆（E1线缆），100欧平衡非屏蔽双绞线电缆（T1线缆） 当选择E1/T1接口的RJ45水晶头的电缆时，还需要根据电缆的数量按1:1比例每个E1/T1接口再配置一个RJ45连接器，原因也是为了方便用户或用服人员对电缆长度进行扩展。 模块接口端：DB-9连接器 网络端：BNC头，对应75欧非平衡同轴电缆 当选择了E1接口的BNC头的电缆时，还需要根据电缆的数量按1:2比例每个E1接口再配置两个同轴连接器，原因是为了方便用户或用服人员对电缆长度进行扩展。

  37. 主机 业务板 2 端口-FE WAN 接口卡 配套件 2 端口百兆以太网电接口板（RJ45）。 可安装于AR G3机箱的SIC 槽位。 2FE • 主要功能说明： • 2FE 提供2 个FE电口的数据接入以及线速交换功能。 • 当用户采用5 类双绞线（交叉网线和直通网线均支持）时，可支持100m 的传输距离。 • 2 个FE 电接口可以组成1 个200Mbit/s 线速的上行接口。 • 2 个FE 接口可以工作在100Mbit/s、10Mbit/s 两种速度下，且能实现自适应。 • 接口有全双工和半双工两种工作方式，其中全双工是比较常用的工作方式。

  38. 主机 业务板 1 端口-同/异步WAN 接口卡 配套件 1 个端口增强型高速同/异步串口模块。 可安装于AR G3机箱的SIC 槽位。 1SA • 主要功能说明： • 同步串口可作为DCE 或者DTE，支持多种物理层协议：V.24/V.35/X.21 等协议，最大速率为2.048Mbit/s。 • 异步串口支持RS232 协议，最大速率为115.2kbit/s。 • 单板通过GE 带内通道提供系统管理通道，并可通过系统管理通道实现在线升级。 • 单板采用背板提供的12V 电源进行供电，并提供上下电控制功能，电流监测功能。 • 支持热插拔功能。

  39. 主机 业务板 同/异步串口电缆配置说明 配套件 • 同/异步串口电缆的连接关系如下： • 一端为DB28 连接器，连接到单板上的DB28 接口。另一端根据线路的特性连接到以下设备： • 如果广域网是DDN 线路，请将电缆与CSU/DSU 的接口相连。 • 如果广域网是拨号线路，请将电缆与模拟Modem 的串口相连。 同/异步串口电缆种类：

  40. 主机 业务板 1 端口-ADSL2+ ANNEX A/M 及ADSL2+ ANNEX B WAN 接口卡 配套件 ADSL2+ ANNEX A/M业务接入模块，兼容支持Annex A 和Annex M。 ADSL2+ ANNEX B业务接入模块，兼容支持Annex B。 可安装于AR G3机箱的SIC 槽位。 ADSL-B ADSL-A/M

  41. 主机 业务板 1 端口-4 线对G.SHDSL WAN 接口卡 配套件 4 线对 G.SHDSL 接入，提供独立的CPU 和管理接口。 可安装于AR G3机箱的SIC 槽位。 4G.SHDSL G.SHDSL说明： 单线对高比特率数据用户线（Single-Pair High-Speed Digital Subscriber Line）， 采用TCPAM（Trellis Coded Pulse Amplitude Modulation，网格编码脉冲幅度调制）编码方式，可以提供对称的最高能达到5.696Mbit/s 的速率，同时支持2/3/4 线绑定功能。传输速率可以根据线路长度以及线路条件自动匹配，其传送的距离相比ADSL 更远。

  42. 主机 业务板 9 端口-8FE/1GE L2/L3 以太接口卡 配套件 8 端口百兆+1 端口千兆以太网电接口板（RJ45），主要实现9 路以太网的二层交换功能，也可以实现三层交换功能。 可安装于AR 2200/3200机箱的WSIC 槽位。 8FE1GE • 主要功能说明： • 当用户采用5 类双绞线（交叉网线和直通网线均支持）时，可支持100m 的传输距离。 • 当用户采用5 类双绞线（交叉网线和直通网线均支持）时，可支持任意8 个FE 接口间的100Mbit/s 线速转发。 • 8 个FE 接口可以工作在100Mbit/s、10Mbit/s 两种速度下，1 个GE 接口可以工作在1000Mbit/s、100Mbit/s、10Mbit/s 三种速度下，且能实现自适应。 • 接口有全双工和半双工两种工作方式，其中全双工是比较常用的工作方式。

  43. 主机 业务板 24 端口-GE L2/L3 以太接口卡 配套件 24 端口千兆以太网电接口板（RJ45），主要实现24 路以太网的二层交换功能，也可以实现三层交换功能。 可安装于AR G3机箱的XSIC 槽位。 24GE • 主要功能说明： • 当用户采用5 类双绞线（交叉网线和直通网线均支持）时，可支持100m 的传输距离。 • 当用户采用5 类双绞线（交叉网线和直通网线均支持）时，可支持任意接口间的1000Mbit/s 线速转发。 • 接口可以工作在1000Mbit/s、100Mbit/s、10Mbit/s 三种速度下，且能实现自适应。 • 接口有全双工和半双工两种工作方式，其中全双工是比较常用的工作方式。

  44. 主机 业务板 5 端口-4FXS/1FXO 语音接口卡 配套件 语音模块，提供5 个RJ11 接口，支持4 路POTS 功能的FXS 接口和1 路POTS 功能的FXO 接口。 可安装于AR 1220V机箱的SIC 槽位。 4FXS1FXO • 主要功能说明： • 4FXS1FXO 板在主控板的配合下主要完成语音通话功能，同时第1 个FXS 接口和FXO接口配合，可以实现掉电逃生语音通道功能。 • FXS和FXO接口说明： • FXS 接口：模拟用户线接口，提供普通模拟电话、传真及电话交换机AT0 环路中继的接入。 • FXO 接口：环路中继线接口，提供电话交换机普通用户线的接入。

  45. 主机 业务板 AR1200系列V2R1C00单板速查表 配套件 AR1220（V）系列支持SIC 卡。 AR1220 不支持语音接口卡，AR1220V 支持语音接口卡。

  46. 主机 业务板 AR2200系列V2R1C00单板速查表 配套件 AR2220 支持SIC 卡、WSIC 卡和XSIC 卡。 AR2240 支持SIC 卡、WSIC 卡、XSIC 卡和EXSIC 卡。 AR2220 和AR2240 不支持语音接口卡。

  47. 主机 业务板 AR3200系列V2R1C00单板速查表 配套件 AR3260 支持SIC 卡、WSIC 卡、XSIC 卡和EXSIC 卡。 AR3260 不支持语音接口卡。

  48. 主机 业务板 AR G3内存、Flash、SD存储卡及U盘配置 配套件 内存/SD存储卡配置： AR1200系列主机自带256M Flash，不支持Micro SD卡扩展。 AR2200/3200系列主机自带16M Flash，支持Micro SD卡扩展（目前有2GB/4GB两种Micro SD卡。） U盘配置： AR1220主机前视图 主机固定2个标准USB接口 AR G3系列提供两个USB插槽，做用户外部数据存储或者连接3G USB Modem。如果客户要求配置U盘，则根据用户的要求选定U盘，U盘单独发货。

  49. 主机 业务板 电源配置 配套件 冗余电源配置： AR2240/3260 主机可支持冗余电源模块。 主机默认自带一个350W的交流电源模块，如需要支持冗余电源，需要另外配置一块PWR350A电源模块。 PWR350A电源模块

  50. 主机 业务板 POE配置说明 配套件 POE配置： POE接口 POE外置电源接口 AR1200系列主机自带的8FE LAN接口中有4个FE接口支持POE功能。 如果要支持POE功能，需要通过AR1200系列主机自带的POE电源接口连接外置的PoE电源模块。 POE电源模块： • 90V AC ～ 264V AC 输入 • 在自然散热条件下输出48V/100W
