  1. NS1000 Rejestracja Terminali

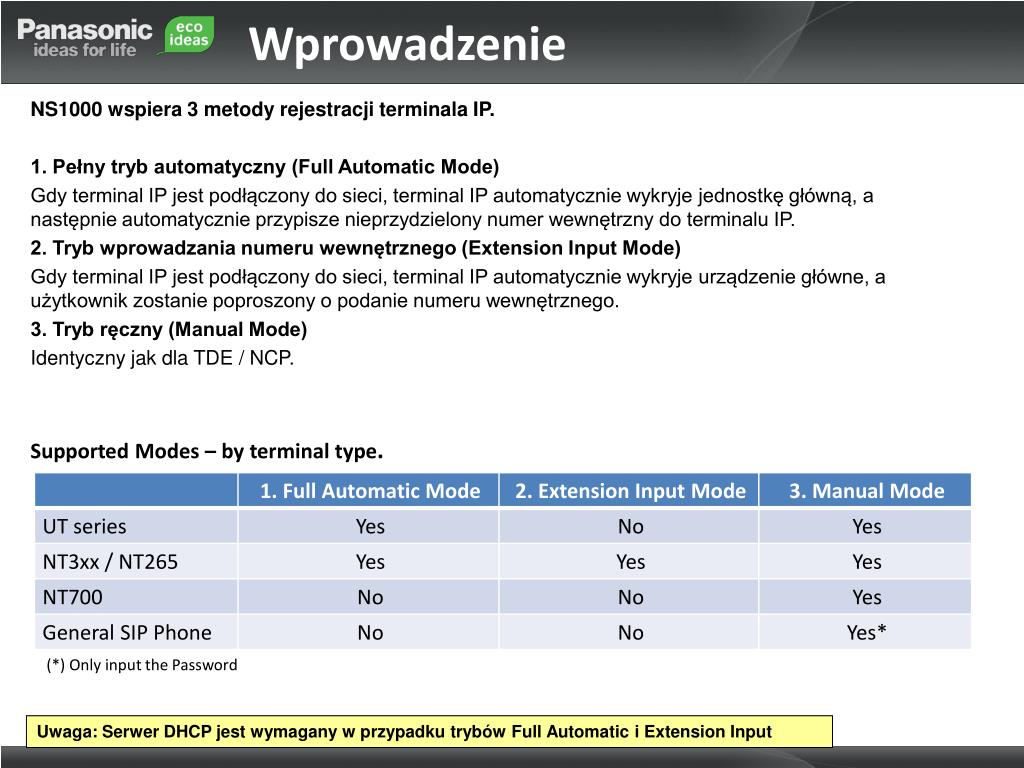

  2. Wprowadzenie • NS1000 wspiera 3 metody rejestracji terminala IP. • 1. Pełny tryb automatyczny (Full Automatic Mode) • Gdy terminal IP jest podłączony do sieci, terminal IP automatycznie wykryje jednostkę główną, a następnie automatycznie przypisze nieprzydzielony numer wewnętrzny do terminalu IP. • 2. Tryb wprowadzania numeru wewnętrznego (Extension Input Mode) • Gdy terminal IP jest podłączony do sieci, terminal IP automatycznie wykryje urządzenie główne, a użytkownik zostanie poproszony o podanie numeru wewnętrznego. • 3. Tryb ręczny (Manual Mode) • Identyczny jak dla TDE / NCP. Supported Modes – by terminal type. (*) Only input the Password Uwaga: Serwer DHCP jest wymagany w przypadku trybów Full Automatic i Extension Input

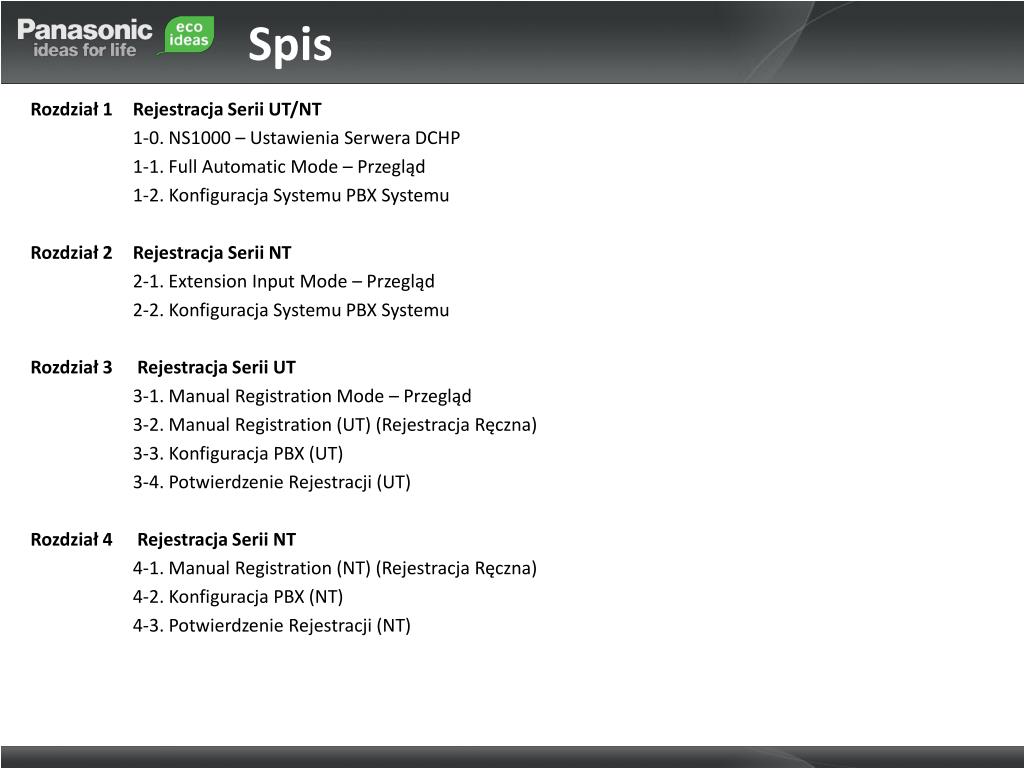

  3. Spis • Rozdział 1 Rejestracja Serii UT/NT • 1-0. NS1000 – Ustawienia Serwera DCHP • 1-1. Full Automatic Mode – Przegląd • 1-2. Konfiguracja Systemu PBX Systemu • Rozdział 2 Rejestracja Serii NT • 2-1. Extension Input Mode – Przegląd • 2-2. Konfiguracja Systemu PBX Systemu • Rozdział 3 Rejestracja Serii UT • 3-1. Manual Registration Mode – Przegląd • 3-2. Manual Registration (UT) (Rejestracja Ręczna) • 3-3. Konfiguracja PBX (UT) • 3-4. Potwierdzenie Rejestracji (UT) • Rozdział 4 Rejestracja Serii NT • 4-1. Manual Registration (NT) (Rejestracja Ręczna) • 4-2. Konfiguracja PBX (NT) • 4-3. Potwierdzenie Rejestracji (NT)

  4. Spis • Rozdział 5 Instalacja DECT CS • 5-0. Instalacja DECT CS • Rozdział 6 Inne Terminale - Rejestracja • 6-0. Rejestracja • 6-1. Wyrejestrowanie (De-registration)

  5. Rozdział 1 Rejestracja Serii UT/NTTryb „Full Automatic”

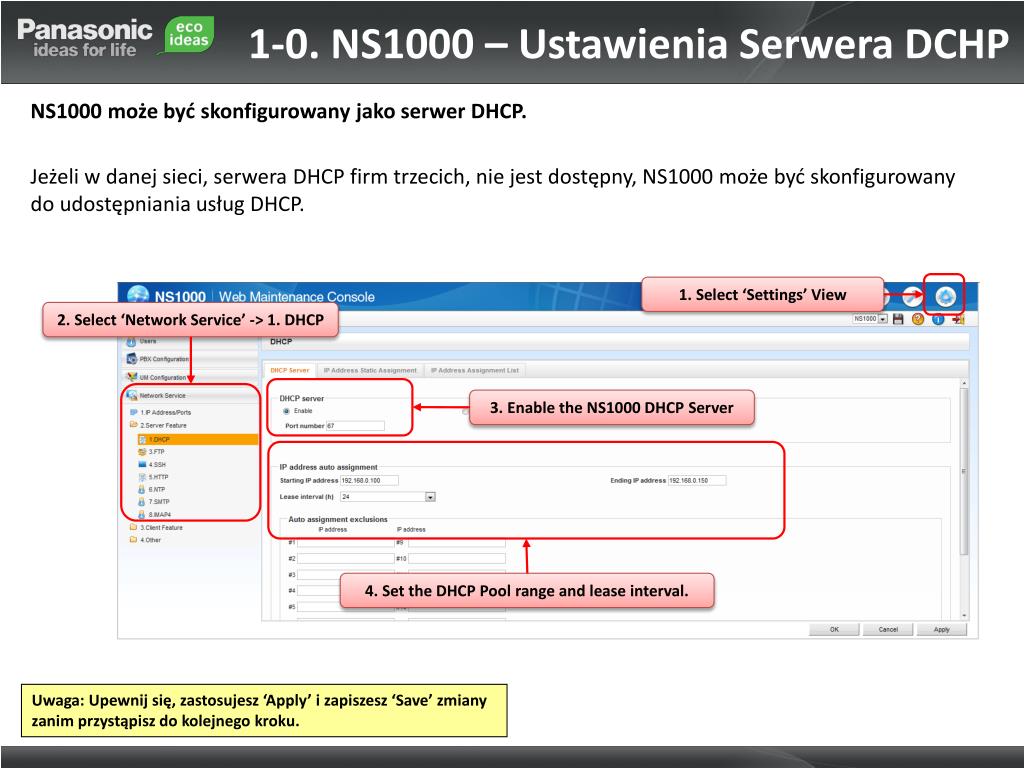

  6. 1-0. NS1000 – Ustawienia Serwera DCHP • NS1000 może być skonfigurowany jako serwer DHCP. • Jeżeli w danej sieci, serwera DHCP firm trzecich, nie jest dostępny, NS1000 może być skonfigurowany do udostępniania usług DHCP. Thank you !The END 1. Select ‘Settings’ View 2. Select ‘Network Service’ -> 1. DHCP 3. Enable the NS1000 DHCP Server 4. Set the DHCP Pool range and lease interval. Uwaga: Upewnij się, zastosujesz ‘Apply’ i zapiszesz ‘Save’ zmiany zanim przystąpisz do kolejnego kroku.

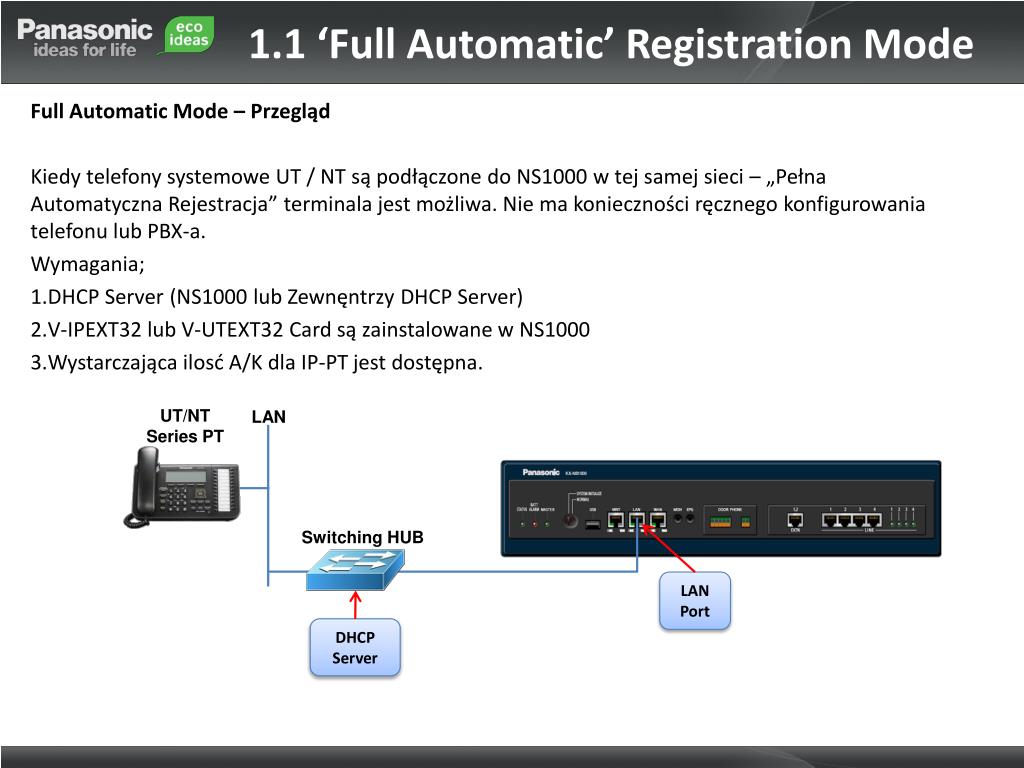

  7. 1.1 ‘Full Automatic’ Registration Mode • Full Automatic Mode – Przegląd • Kiedy telefony systemowe UT / NT są podłączone do NS1000 w tej samej sieci – „Pełna Automatyczna Rejestracja” terminala jest możliwa. Nie ma konieczności ręcznego konfigurowania telefonu lub PBX-a. • Wymagania; • DHCP Server (NS1000 lubZewnęntrzy DHCP Server) • V-IPEXT32 lub V-UTEXT32 Card są zainstalowane w NS1000 • Wystarczająca ilosć A/K dla IP-PT jest dostępna. UT/NT Series PT LAN Switching HUB LAN Port DHCP Server

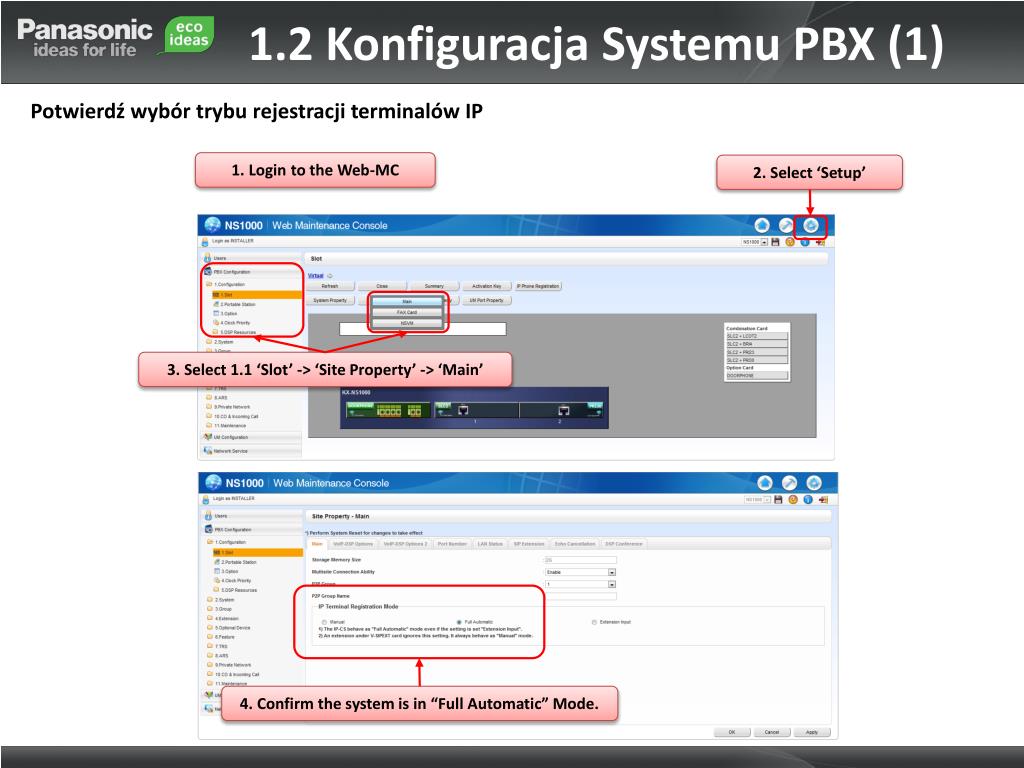

  8. 1.2 Konfiguracja Systemu PBX(1) • Potwierdź wybór trybu rejestracji terminalów IP 1. Login to the Web-MC 2. Select ‘Setup’ 3. Select 1.1 ‘Slot’ -> ‘Site Property’ -> ‘Main’ 4. Confirm the system is in “Full Automatic” Mode.

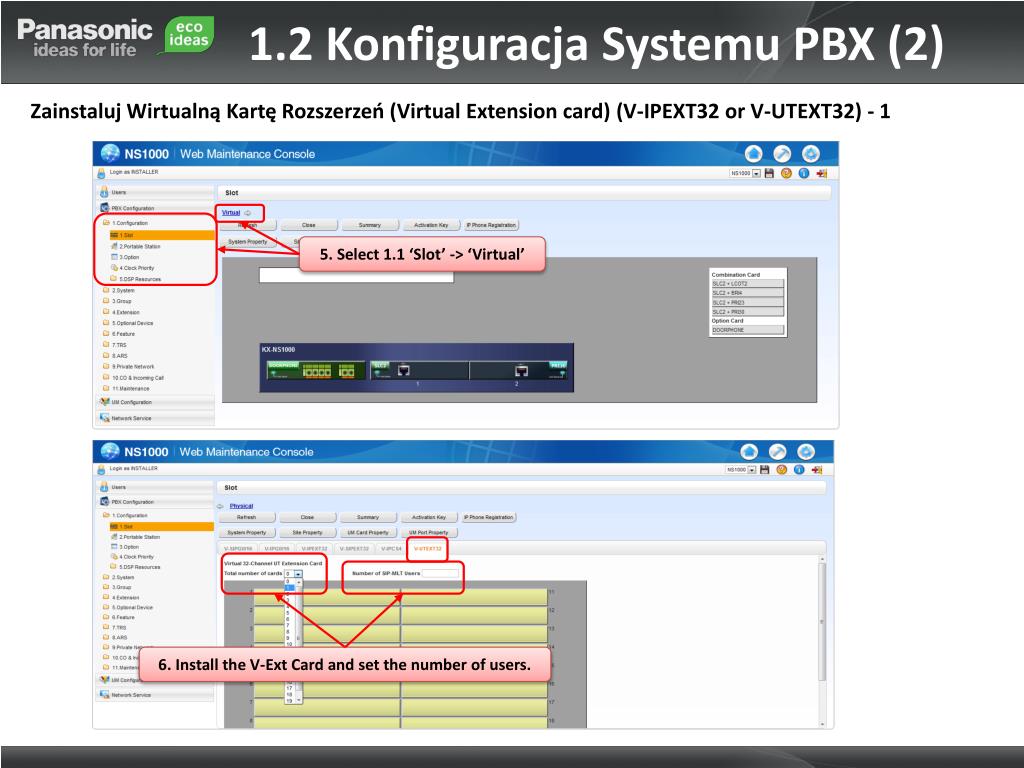

  9. 1.2 Konfiguracja Systemu PBX (2) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-IPEXT32 or V-UTEXT32) - 1 5. Select 1.1 ‘Slot’ -> ‘Virtual’ 6. Install the V-Ext Card and set the number of users.

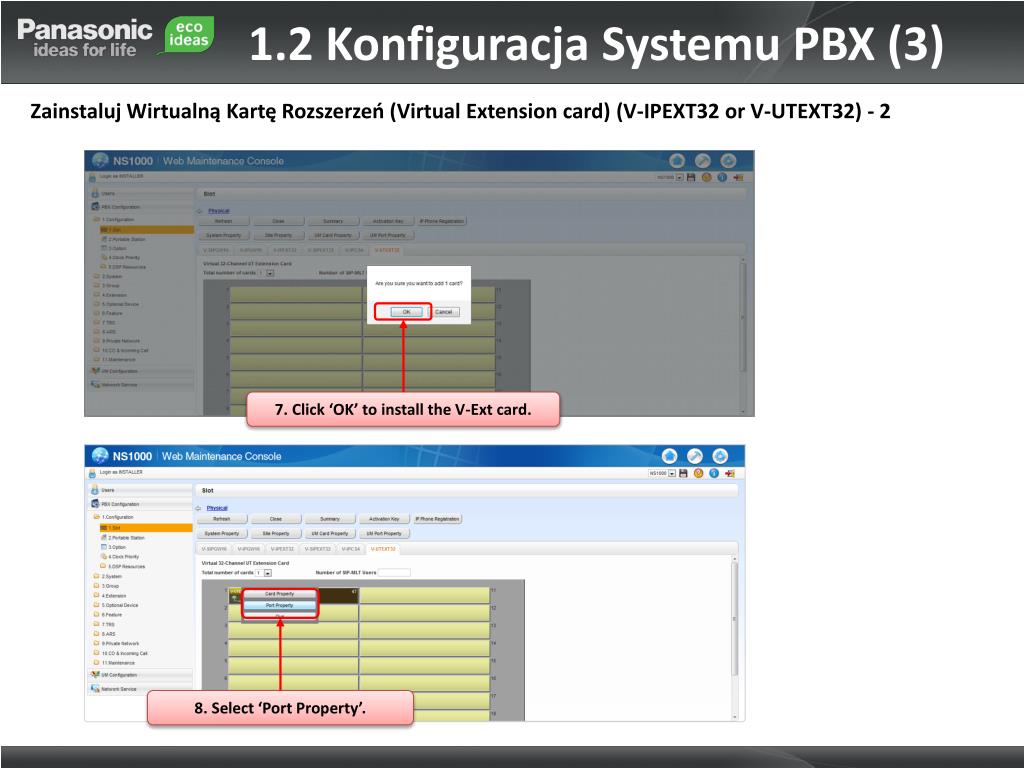

  10. 1.2 Konfiguracja Systemu PBX (3) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-IPEXT32 or V-UTEXT32) - 2 7. Click ‘OK’ to install the V-Ext card. 8. Select ‘Port Property’.

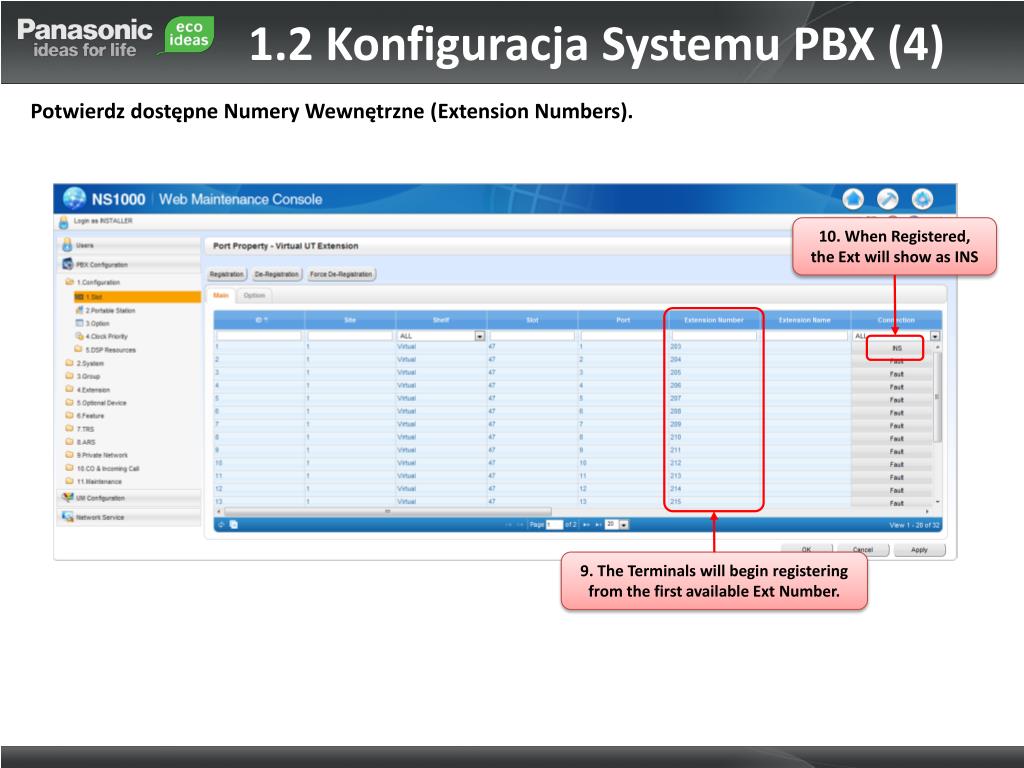

  11. 1.2 Konfiguracja Systemu PBX (4) • Potwierdz dostępne Numery Wewnętrzne (Extension Numbers). 10. When Registered, the Ext will show as INS 9. The Terminals will begin registering from the first available Ext Number.

  12. Rozdział 2 Rejestracja Serii NTTryb „Extension Input”

  13. 2.1 ‘Extension Input’ Registration Mode • Extension Number Mode – Przegląd • Kiedy telefony NT są podłączone do NS1000 w tej samej sieci – możliwa jest Rejestracja Terminala poprzez wprowadzenie tylko żądanego numeru wewnętrznego. Nie ma konieczności ręcznego ustawienia telefonu PBX-a. • Wymagania; • DHCP Server (NS1000 lubZewnęntrzy DHCP Server) • Karta V-IPEXT32 jest zainstalowana w NS1000 • Wystarczająca ilosć A/K dla IP-PT jest dostępna. UT/NT Series PT LAN Switching HUB LAN Port DHCP Server

  14. 2.2 Konfiguracja Systemu PBX (1) • Potwierdź wybór trybu rejestracji terminalów IP 1. Login to the Web-MC 2. Select ‘Setup’ 3. Select 1.1 ‘Slot’ -> ‘Site Property’ -> ‘Main’ 4. Confirm the system is in “Extension Input” Mode.

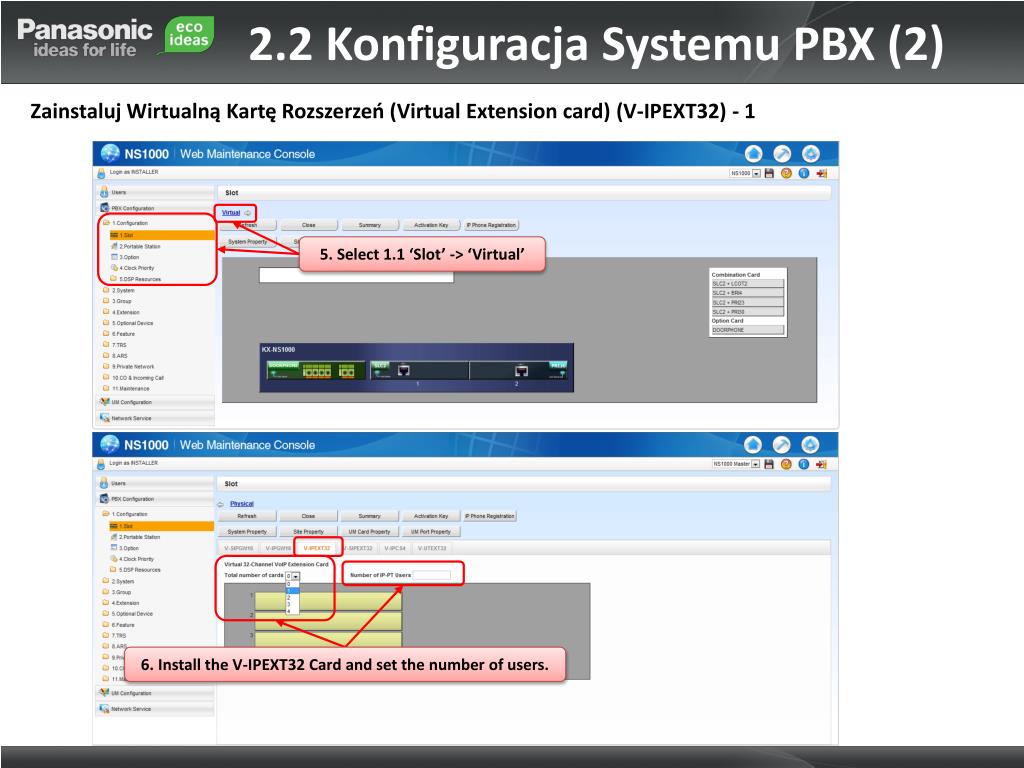

  15. 2.2 Konfiguracja Systemu PBX (2) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-IPEXT32) - 1 5. Select 1.1 ‘Slot’ -> ‘Virtual’ 6. Install the V-IPEXT32 Card and set the number of users.

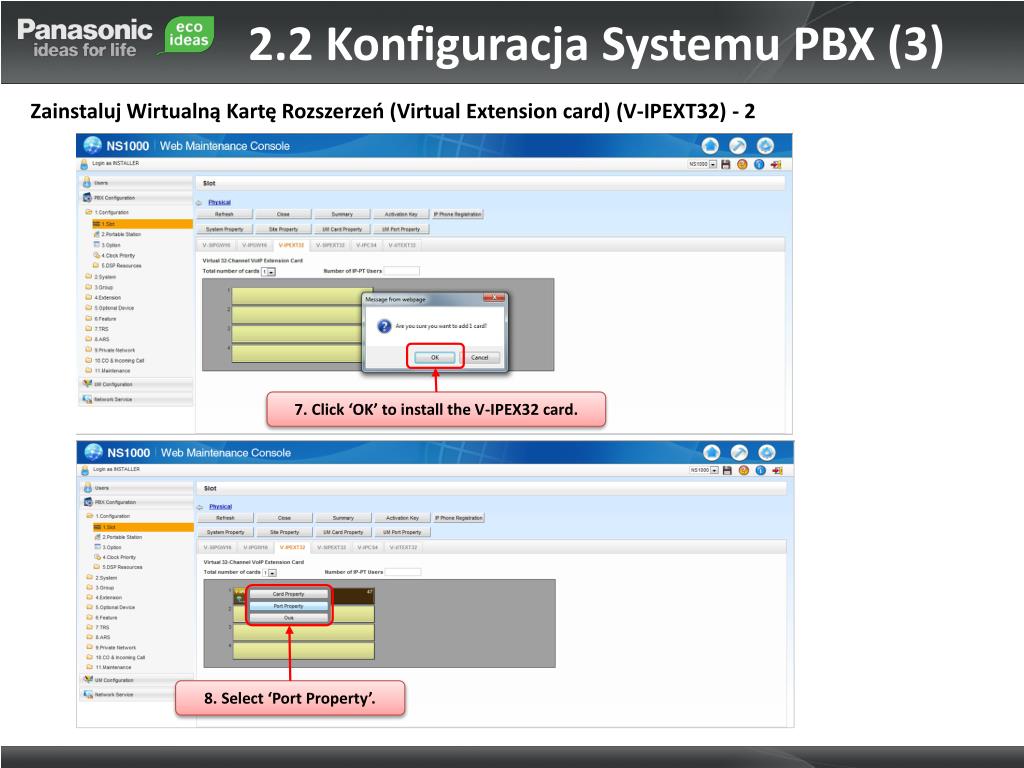

  16. 2.2 Konfiguracja Systemu PBX (3) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-IPEXT32) - 2 7. Click ‘OK’ to install the V-IPEX32 card. 8. Select ‘Port Property’.

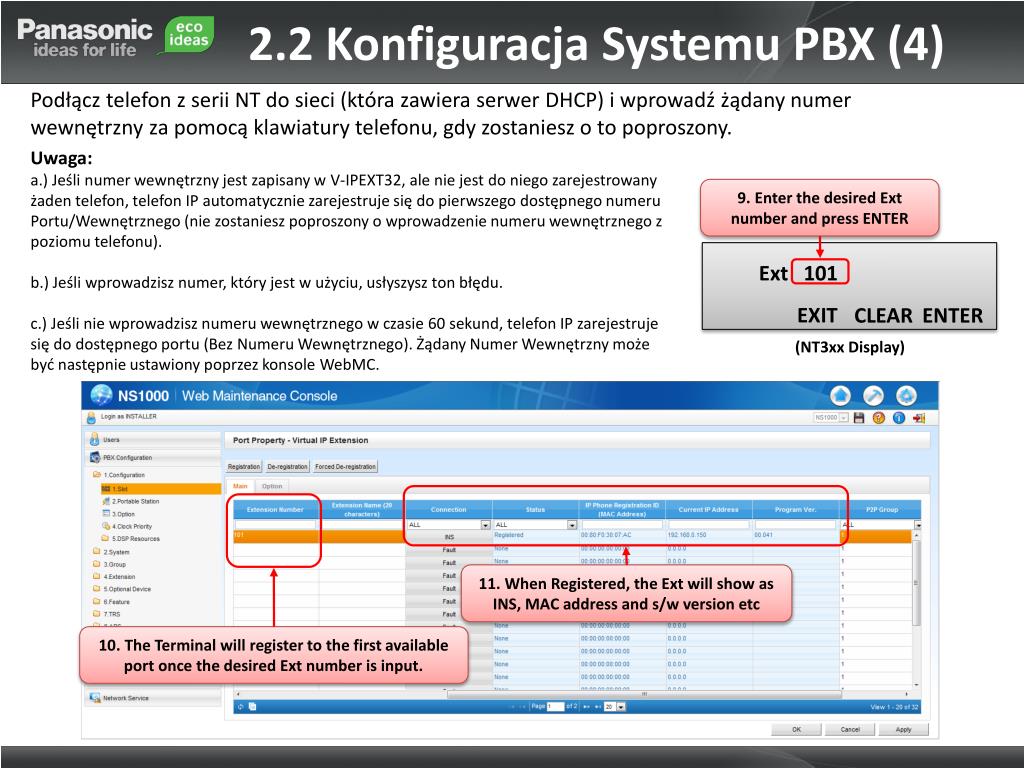

  17. 2.2 Konfiguracja Systemu PBX (4) • Podłącz telefon z serii NT do sieci (która zawiera serwer DHCP) i wprowadź żądany numer wewnętrzny za pomocą klawiatury telefonu, gdy zostaniesz o to poproszony. Uwaga: a.) Jeśli numer wewnętrzny jest zapisany w V-IPEXT32, ale nie jest do niego zarejestrowany żaden telefon, telefon IP automatycznie zarejestruje się do pierwszego dostępnego numeru Portu/Wewnętrznego (nie zostaniesz poproszony o wprowadzenie numeru wewnętrznego z poziomu telefonu). b.) Jeśli wprowadzisz numer, który jest w użyciu, usłyszysz ton błędu. c.) Jeśli nie wprowadzisz numeru wewnętrznego w czasie 60 sekund, telefon IP zarejestruje się do dostępnego portu (Bez Numeru Wewnętrznego). Żądany Numer Wewnętrzny może być następnie ustawiony poprzez konsole WebMC. 9. Enter the desired Ext number and press ENTER Ext 101 EXIT CLEAR ENTER (NT3xx Display) 11. When Registered, the Ext will show as INS, MAC address and s/w version etc 10. The Terminal will register to the first available port once the desired Ext number is input.

  18. Rozdział 3 Rejestracja Serii UTTryb „MANUAL”

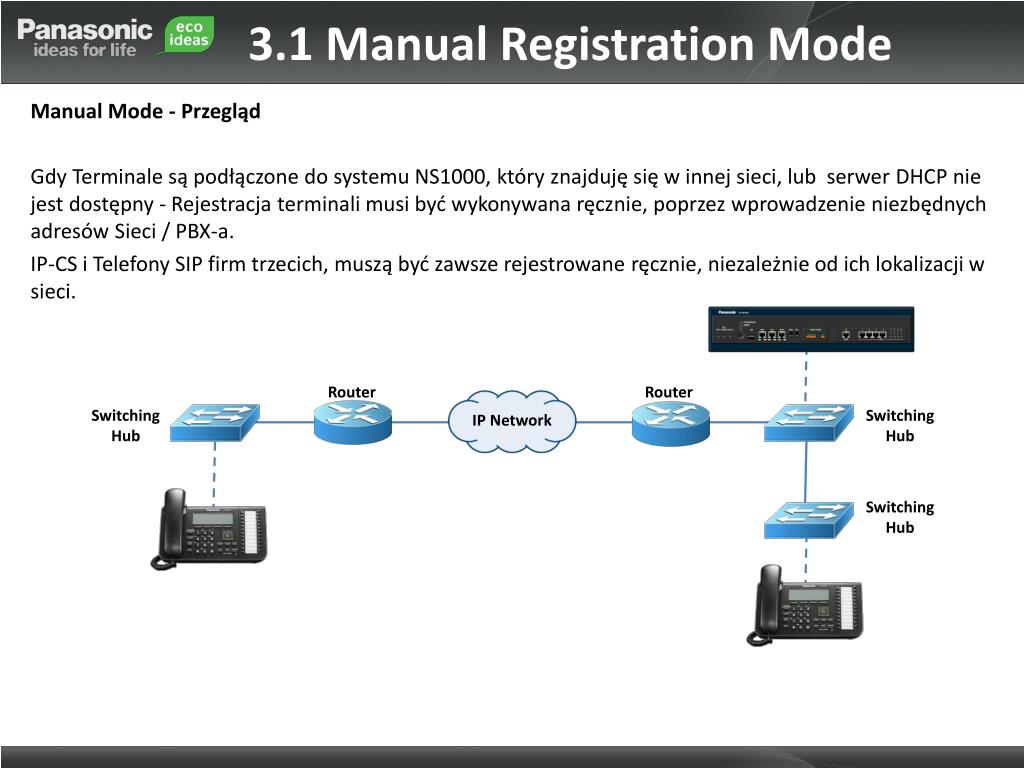

  19. 3.1 Manual Registration Mode • Manual Mode - Przegląd • Gdy Terminale są podłączone do systemu NS1000, który znajduję się w innej sieci, lub serwer DHCP nie jest dostępny - Rejestracja terminali musi być wykonywana ręcznie, poprzez wprowadzenie niezbędnych adresów Sieci / PBX-a. • IP-CS i Telefony SIP firm trzecich, muszą być zawsze rejestrowane ręcznie, niezależnie od ich lokalizacji w sieci. Router Router Switching Hub Switching Hub IP Network Switching Hub

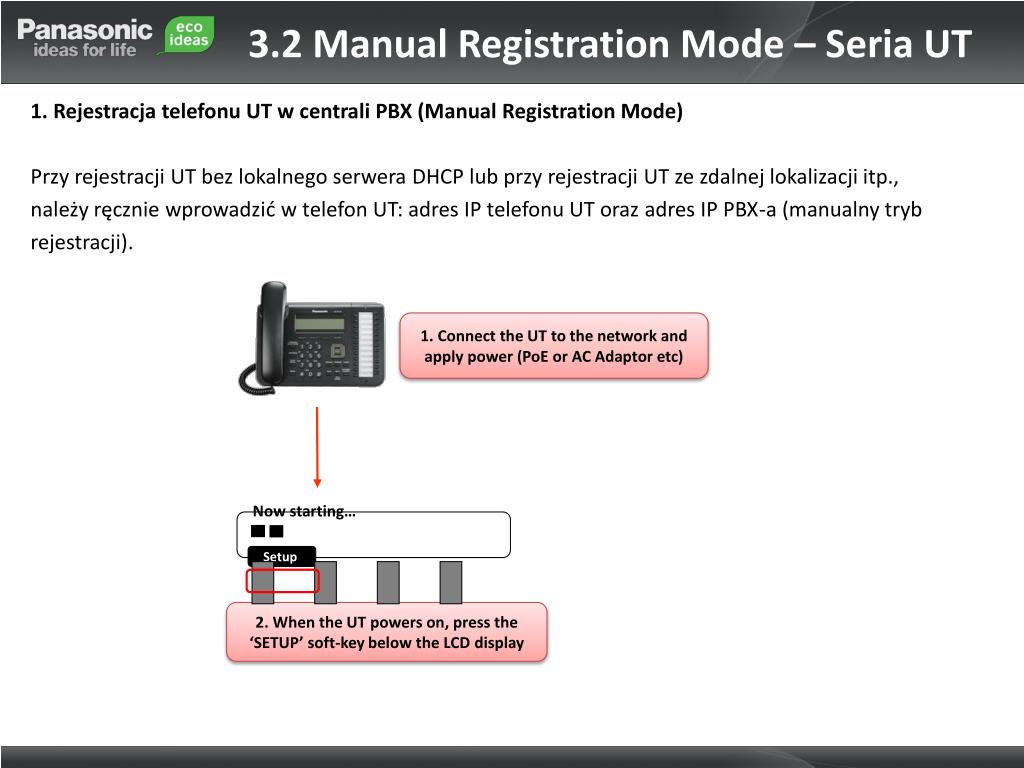

  20. 3.2 Manual Registration Mode – Seria UT • 1. Rejestracja telefonu UT w centrali PBX (Manual Registration Mode) • Przy rejestracji UT bez lokalnego serwera DHCP lub przy rejestracji UT ze zdalnej lokalizacji itp., • należy ręcznie wprowadzić w telefon UT: adres IP telefonu UT oraz adres IP PBX-a (manualny tryb • rejestracji). 1. Connect the UT to the network and apply power (PoE or AC Adaptor etc) Now starting… Setup 2. When the UT powers on, press the ‘SETUP’ soft-key below the LCD display

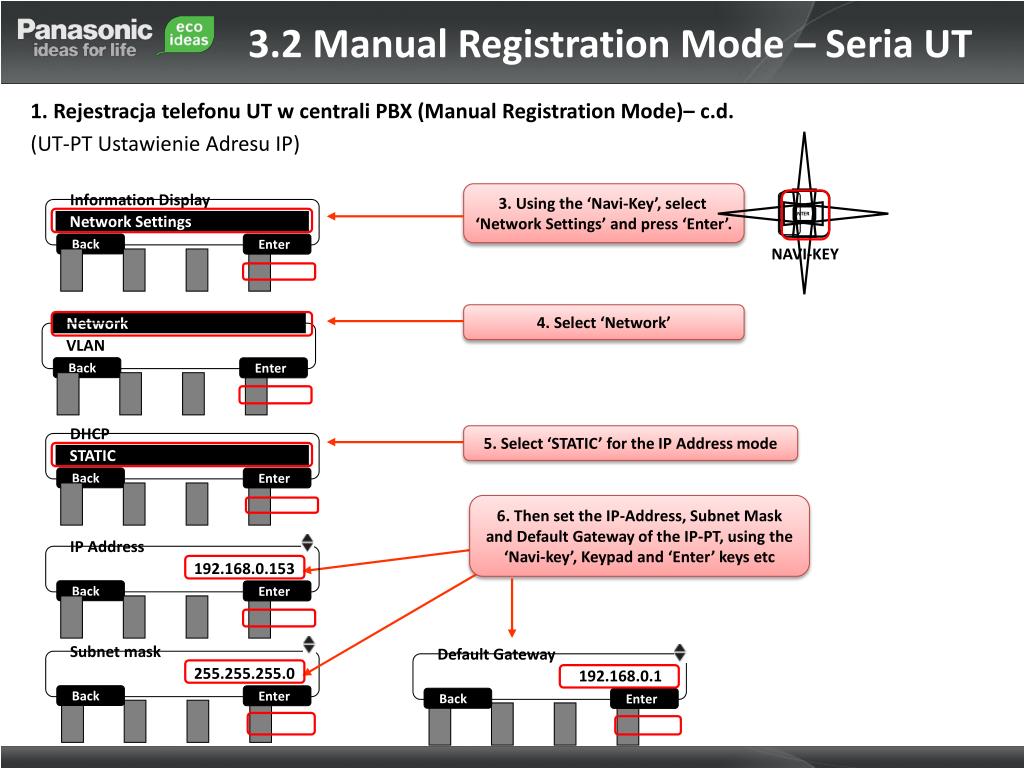

  21. 3.2 Manual Registration Mode – Seria UT ENTER • 1. Rejestracja telefonu UT w centrali PBX (Manual Registration Mode)– c.d. • (UT-PT Ustawienie Adresu IP) 3. Using the ‘Navi-Key’, select ‘Network Settings’ and press ‘Enter’. Information Display Network Settings Back Enter NAVI-KEY 4. Select ‘Network’ Network VLAN Back Enter DHCP 5. Select ‘STATIC’ for the IP Address mode STATIC Back Enter 6. Then set the IP-Address, Subnet Mask and Default Gateway of the IP-PT, using the ‘Navi-key’, Keypad and ‘Enter’ keys etc IP Address 192.168.0.153 Back Enter Subnet mask Default Gateway 255.255.255.0 192.168.0.1 Back Enter Back Enter

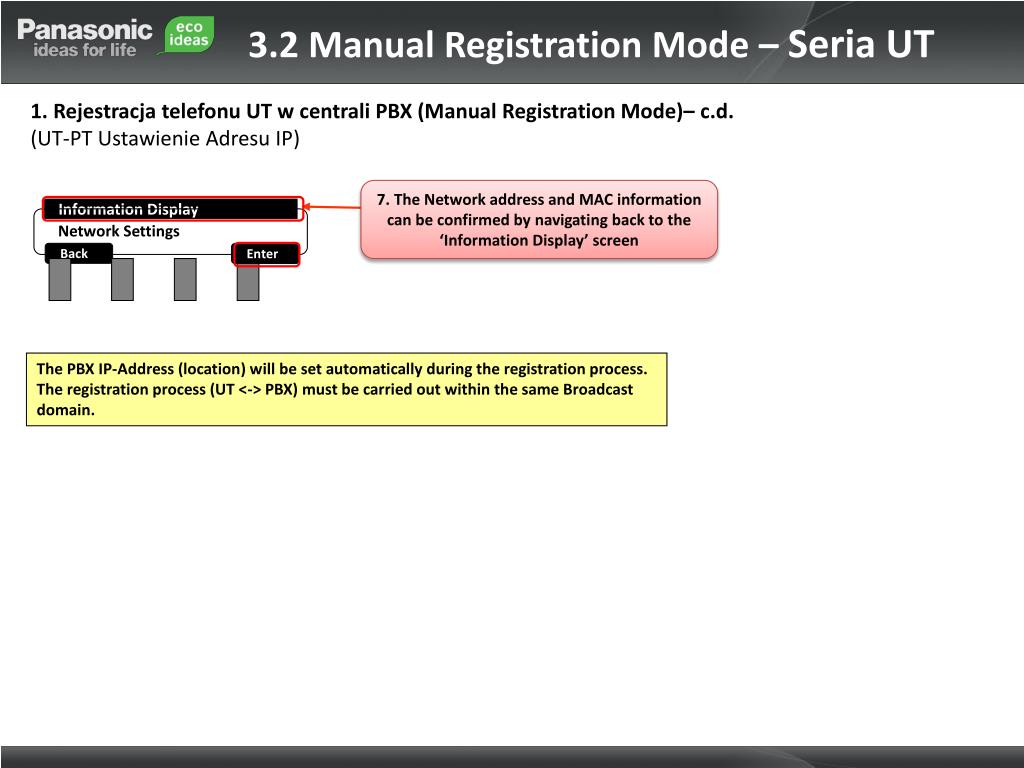

  22. 3.2 Manual Registration Mode – Seria UT • 1. Rejestracja telefonu UT w centrali PBX (Manual Registration Mode)– c.d. (UT-PT Ustawienie Adresu IP) 7. The Network address and MAC information can be confirmed by navigating back to the ‘Information Display’ screen Information Display Network Settings Back Enter The PBX IP-Address (location) will be set automatically during the registration process. The registration process (UT <-> PBX) must be carried out within the same Broadcast domain.

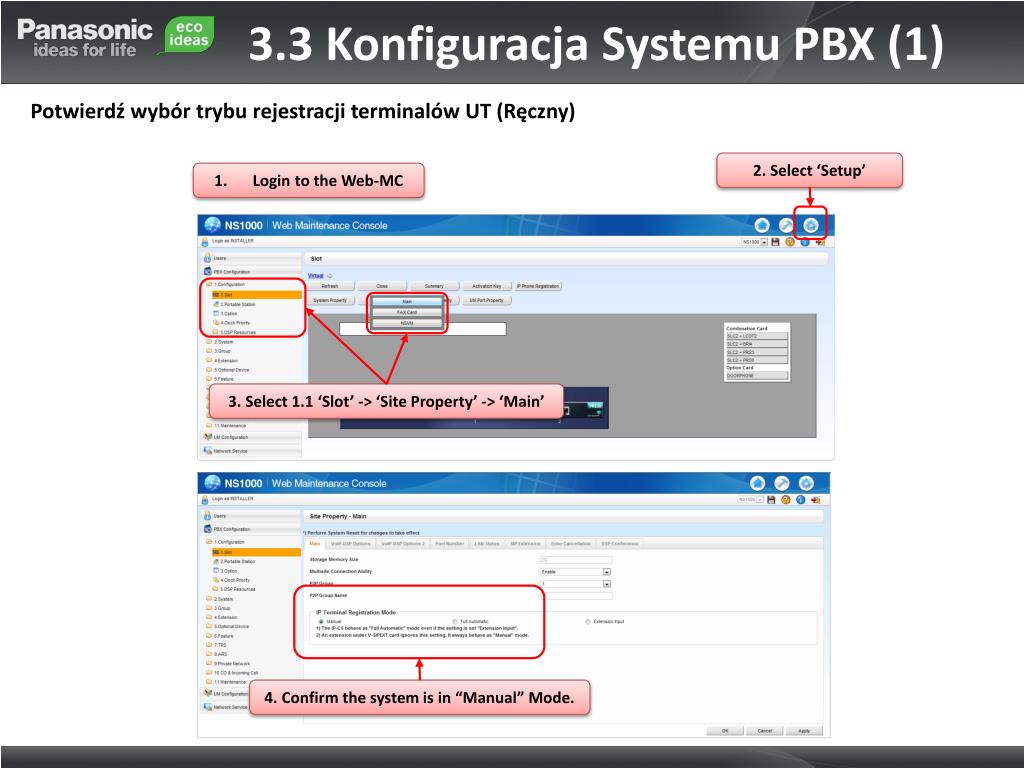

  23. 3.3 Konfiguracja Systemu PBX (1) • Potwierdź wybór trybu rejestracji terminalów UT (Ręczny) 2. Select ‘Setup’ • Login to the Web-MC 3. Select 1.1 ‘Slot’ -> ‘Site Property’ -> ‘Main’ 4. Confirm the system is in “Manual” Mode.

  24. 3.3 Konfiguracja Systemu PBX (2) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-UTEXT32) - 1 5. Select 1.1 ‘Slot’ -> ‘Virtual’ 6. Install the V-UTEXT32 Card and set the number of users.

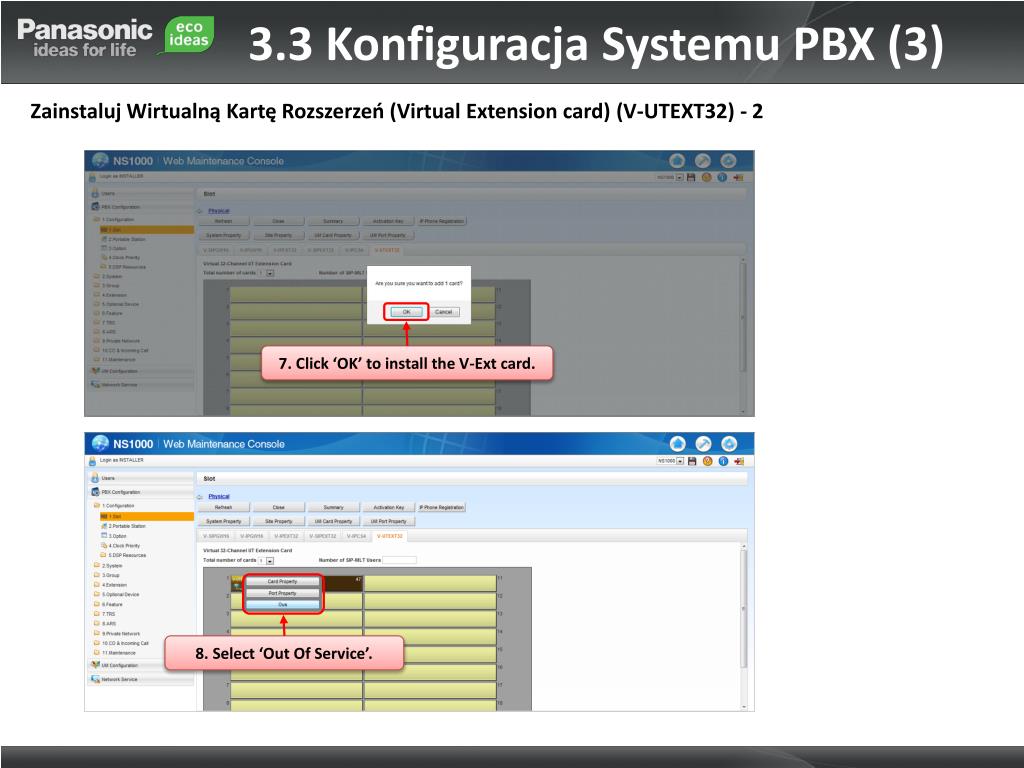

  25. 3.3 Konfiguracja Systemu PBX (3) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-UTEXT32) - 2 7. Click ‘OK’ to install the V-Ext card. 8. Select ‘Out Of Service’.

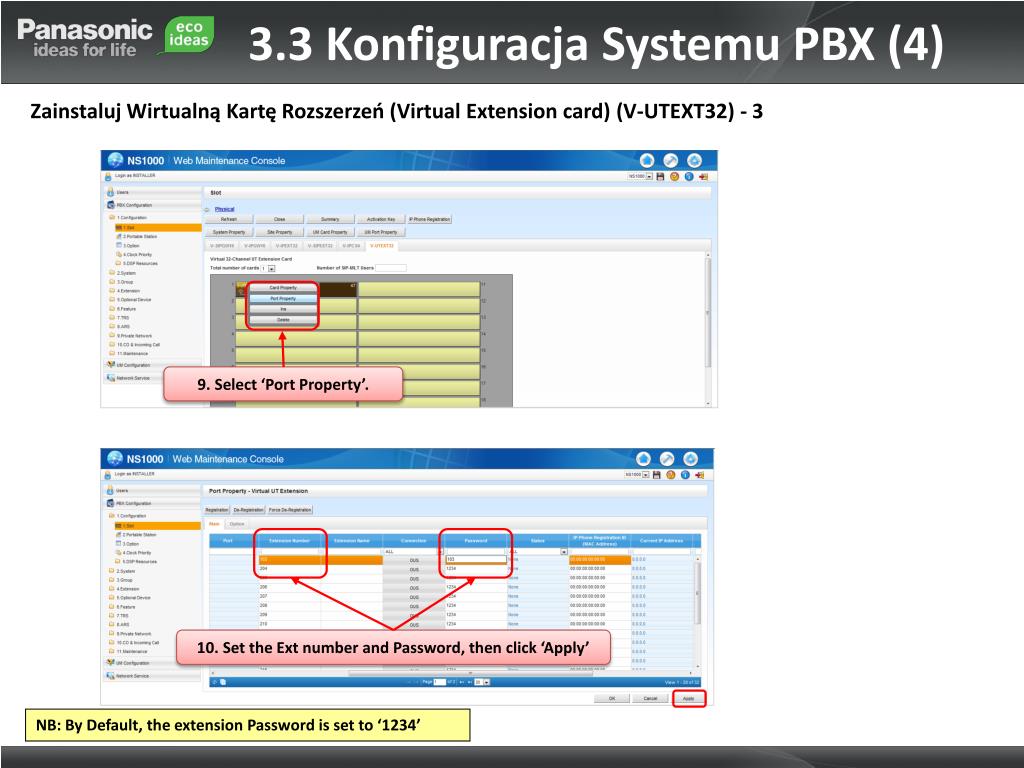

  26. 3.3 Konfiguracja Systemu PBX (4) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-UTEXT32) - 3 9. Select ‘Port Property’. 10. Set the Ext number and Password, then click ‘Apply’ NB: By Default, the extension Password is set to ‘1234’

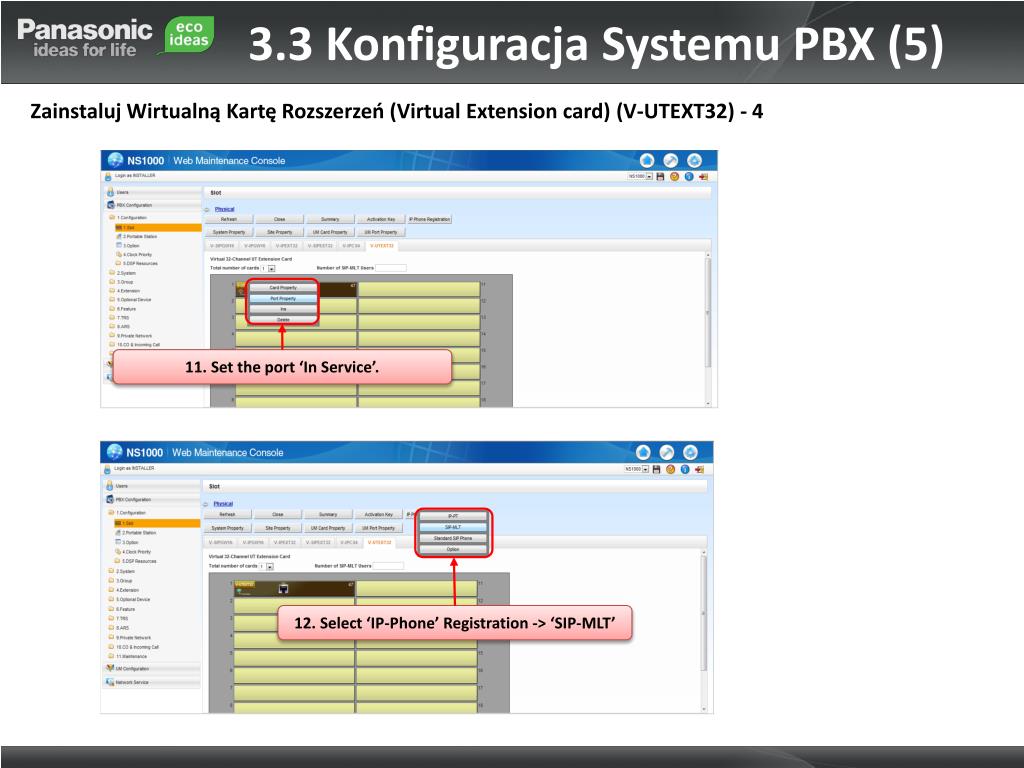

  27. 3.3 Konfiguracja Systemu PBX (5) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-UTEXT32) - 4 11. Set the port ‘In Service’. 12. Select ‘IP-Phone’ Registration -> ‘SIP-MLT’

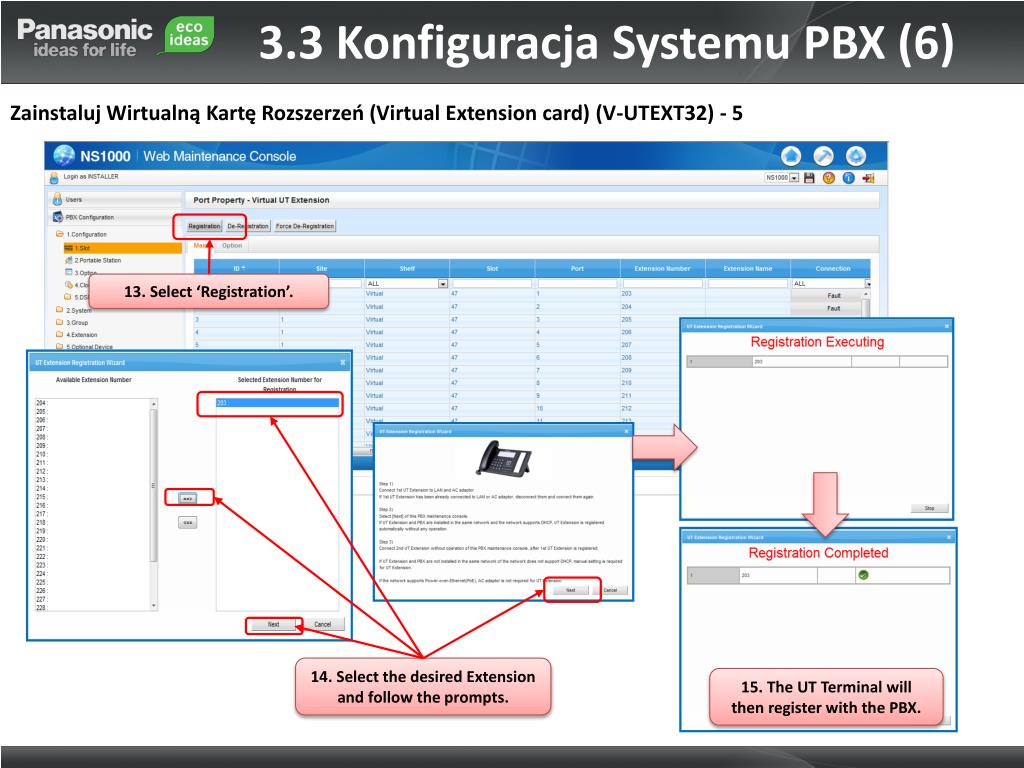

  28. 3.3 Konfiguracja Systemu PBX (6) Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-UTEXT32) - 5 13. Select ‘Registration’. 14. Select the desired Extension and follow the prompts. 15. The UT Terminal will then register with the PBX.

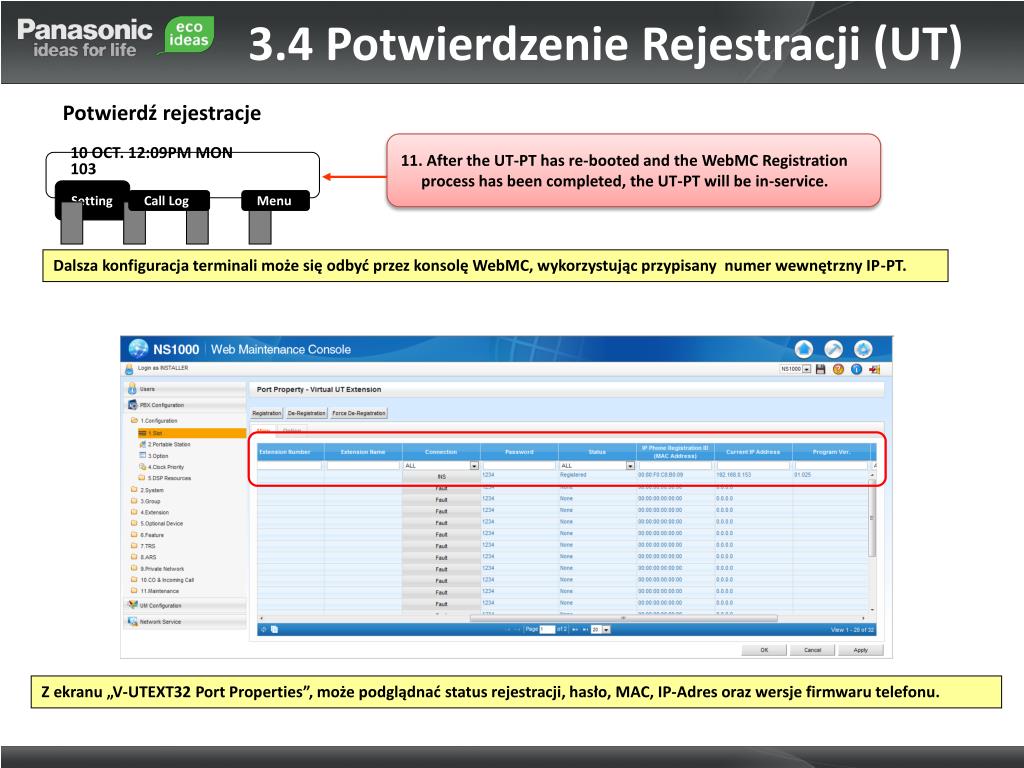

  29. 3.4Potwierdzenie Rejestracji (UT) Potwierdź rejestracje 11. After the UT-PT has re-booted and the WebMC Registration process has been completed, the UT-PT will be in-service. 10 OCT. 12:09PM MON 103 Setting Call Log Menu Dalsza konfiguracja terminali może się odbyć przez konsolę WebMC, wykorzystując przypisany numer wewnętrzny IP-PT. Z ekranu „V-UTEXT32 Port Properties”, może podglądnać status rejestracji, hasło, MAC, IP-Adres oraz wersje firmwaru telefonu.

  30. Rozdział 4 Rejestracja Serii NTTryb „MANUAL”

  31. 4.1 Manual Registration Mode – Seria NT • 1. Rejestracja telefonu NT w centrali PBX (Manual Registration Mode) • Przy rejestracji NT bez lokalnego serwera DHCP lub przy rejestracji NT ze zdalnej lokalizacji itp., • należy ręcznie wprowadzić w telefon NT: adres IP telefonu oraz adres IP PBX-a (manualny tryb • rejestracji). 1. Connect the IP-PT to the network and apply power (PoE or AC Adaptor etc) 2. When the IP-PT powers on, press the ‘SETUP’ soft-key below the LCD display Searching… SETUP

  32. 4.1 Manual Registration Mode – Seria NT • 1. Rejestracja telefonu NT w centrali PBX (Manual Registration Mode) – c.d. • (NTUstawienie Adresu IP) Menu 3. Using the ‘Navi-Key’, select ‘Network’ and press ‘Enter’. -> Network PBX IP Port QoS STORE EXIT CONT ENTER DHCP Enable Disable 4. Set DHCP to ‘Disable’ IP Address 0. 0. 0. 0. Subnet Mask 0. 0. 0. 0. NEXT EXIT ENTER 5. Then set the IP-Address, Subnet Mask and Default Gateway of the IP-PT, using the ‘Navi-key’, Keypad and ‘Enter’ keys etc DHCP Enable Disable Default Gateway 0. 0. 0. 0. EXIT PREV ENTER 6. When complete, press the ‘Enter’ key.

  33. 4.1 Manual Registration Mode – Seria NT • 1. Rejestracja telefonu NT w centrali PBX (Manual Registration Mode) – c.d. • (NTUstawienie Adresu IP) Menu 7. Using the ‘Navi-Key’, select ‘PBX’ and press ‘Enter’. Network -> PBX IP Port QoS STORE EXIT CONT ENTER 8. Then set the IP-Address of the IP-PT, using the ‘Navi-key’, Keypad and ‘Enter’ keys etc PBX IP Address ? 0. 0. 0. 0. EXIT CLEAR ENTER 9. When complete, press the ‘ENTER’ key to return to the ‘Menu’ screen. Menu Network -> PBX IP Port QoS 10. Press ‘Store’ to save the settings in the IP-PT and re-boot the unit. Telefon NT może być zarejestrowany w centrali PBX za pomocą WebMC. STORE EXIT CONT ENTER

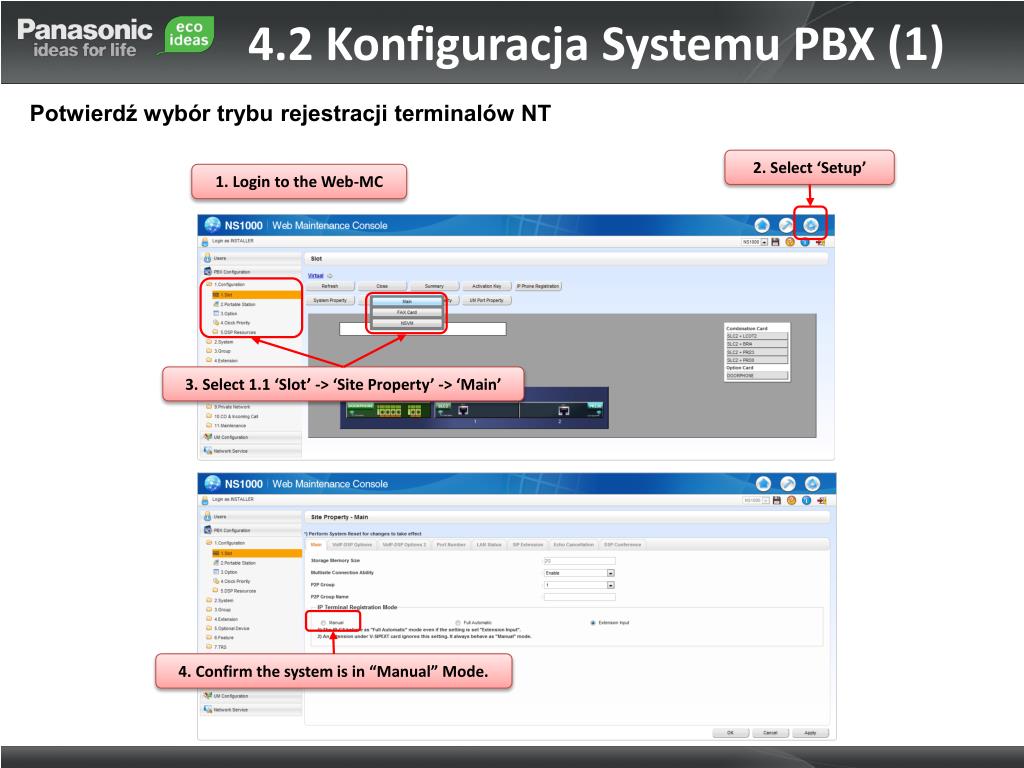

  34. 4.2 Konfiguracja Systemu PBX (1) Potwierdź wybór trybu rejestracji terminalów NT 2. Select ‘Setup’ 1. Login to the Web-MC 3. Select 1.1 ‘Slot’ -> ‘Site Property’ -> ‘Main’ 4. Confirm the system is in “Manual” Mode.

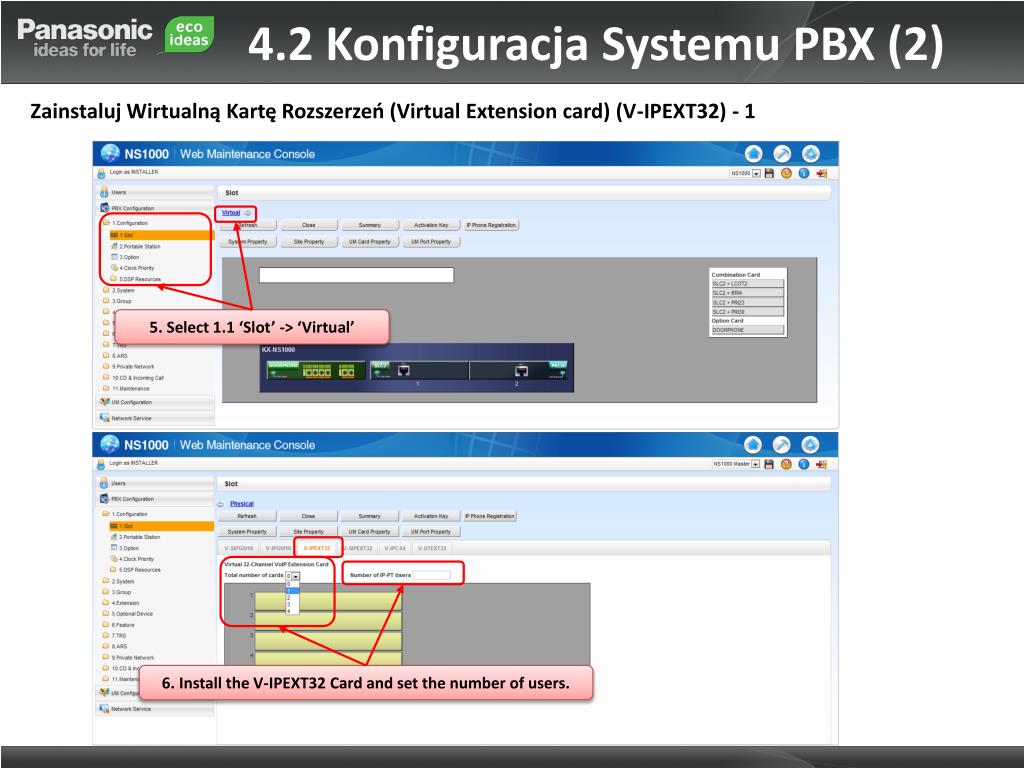

  35. 4.2 Konfiguracja Systemu PBX (2) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-IPEXT32) - 1 5. Select 1.1 ‘Slot’ -> ‘Virtual’ 6. Install the V-IPEXT32 Card and set the number of users.

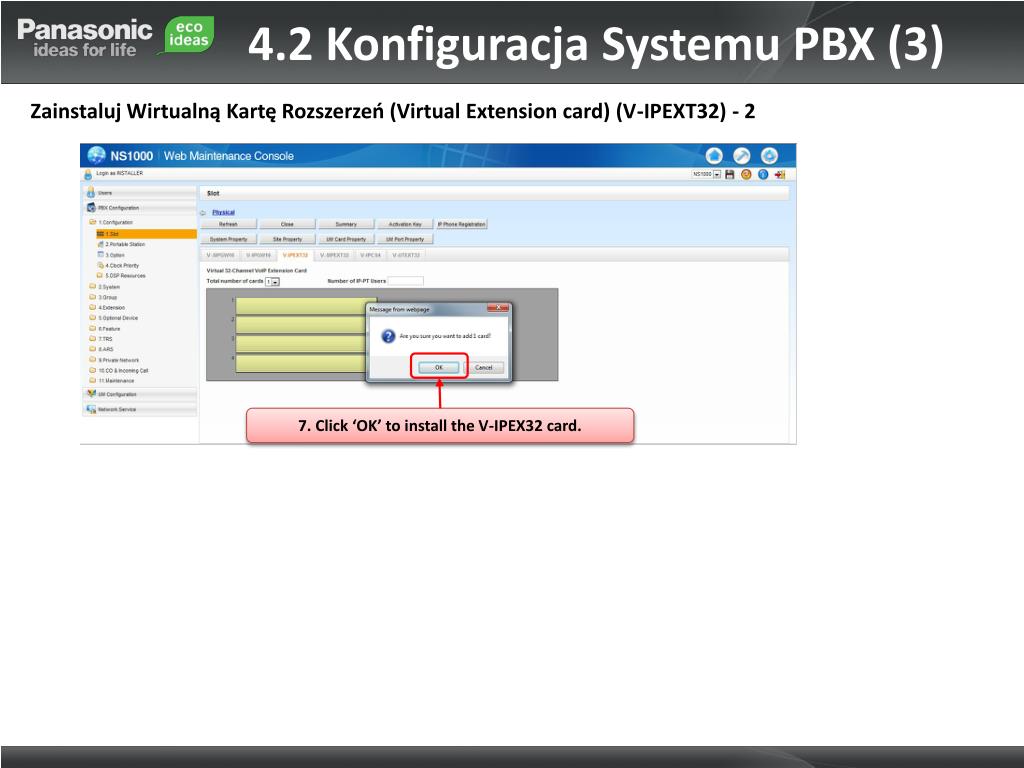

  36. 4.2 Konfiguracja Systemu PBX (3) • Zainstaluj Wirtualną Kartę Rozszerzeń (Virtual Extension card) (V-IPEXT32) - 2 7. Click ‘OK’ to install the V-IPEX32 card.

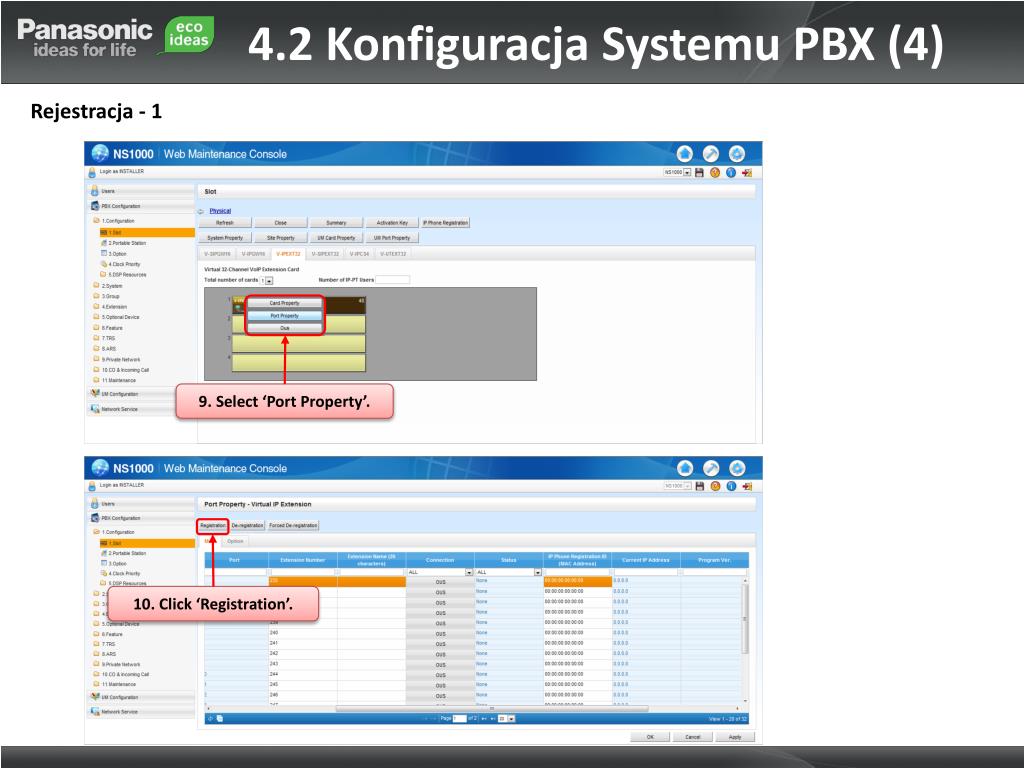

  37. 4.2 Konfiguracja Systemu PBX (4) • Rejestracja - 1 9. Select ‘Port Property’. 10. Click ‘Registration’.

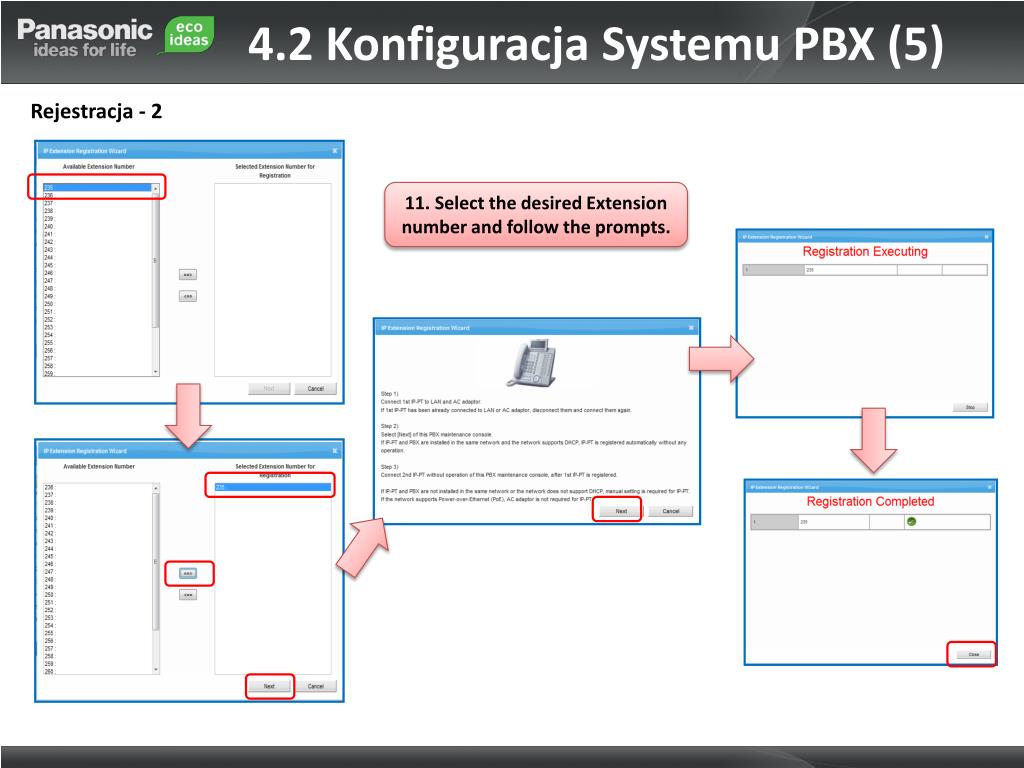

  38. 4.2 Konfiguracja Systemu PBX (5) • Rejestracja - 2 11. Select the desired Extension number and follow the prompts.

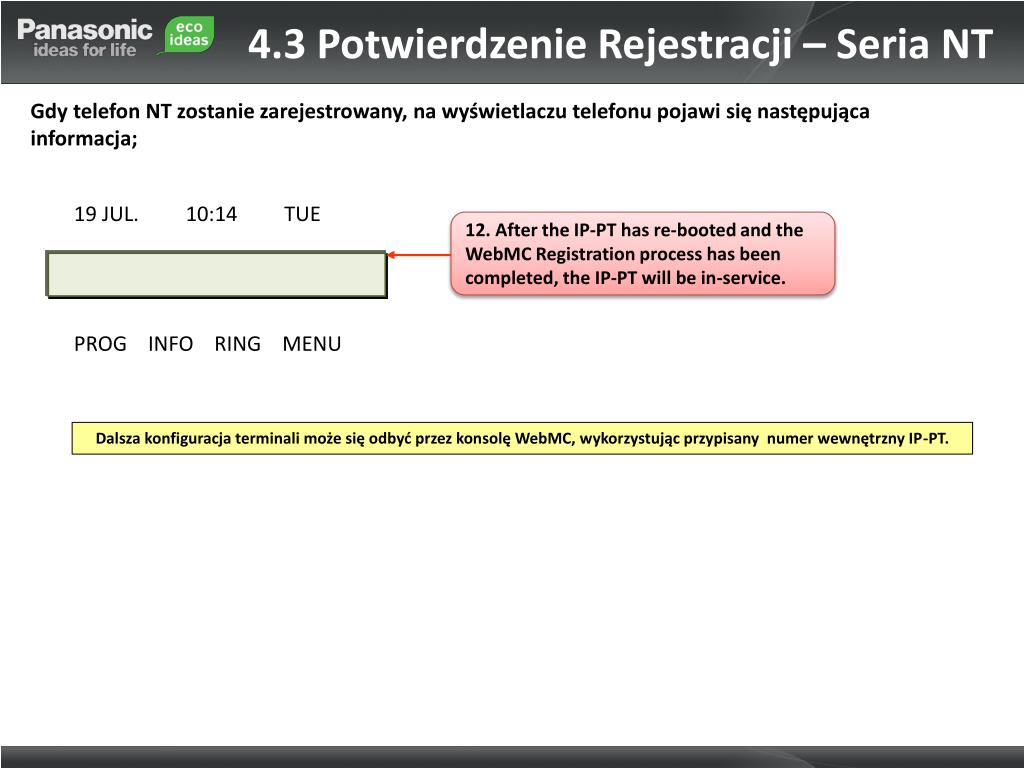

  39. 4.3 Potwierdzenie Rejestracji – Seria NT • Gdy telefon NT zostanie zarejestrowany, na wyświetlaczu telefonu pojawi się następująca informacja; 19 JUL. 10:14 TUE 12. After the IP-PT has re-booted and the WebMC Registration process has been completed, the IP-PT will be in-service. PROG INFO RING MENU Dalsza konfiguracja terminali może się odbyć przez konsolę WebMC, wykorzystując przypisany numer wewnętrzny IP-PT.

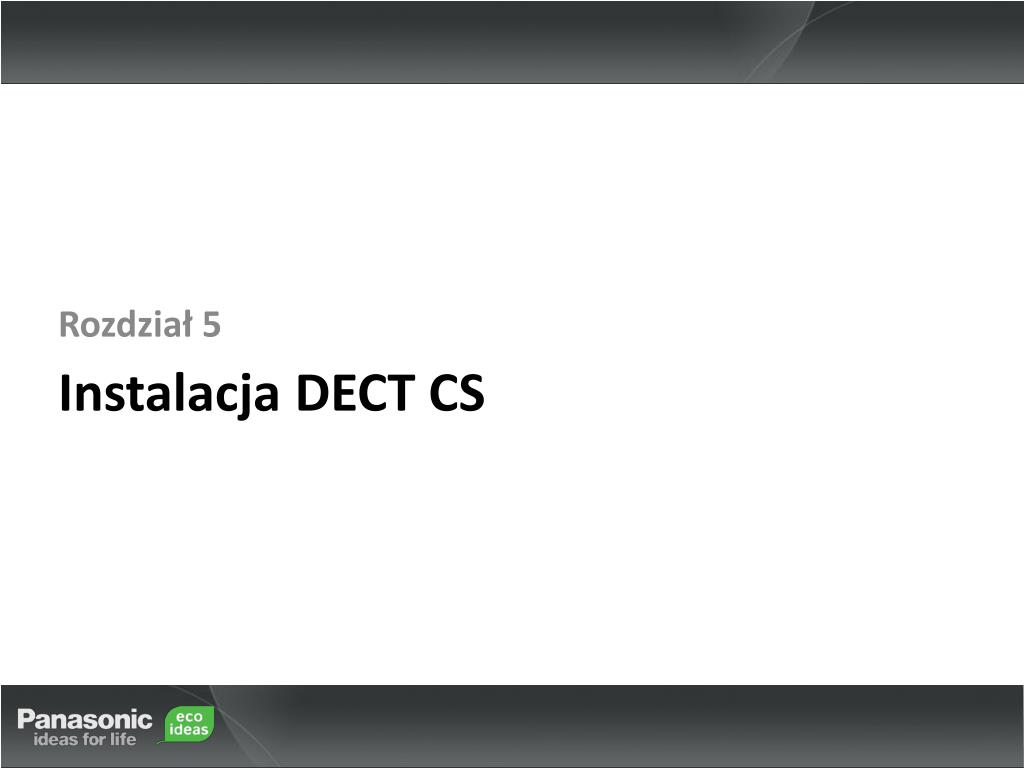

  40. Rozdział 5 Instalacja DECT CS

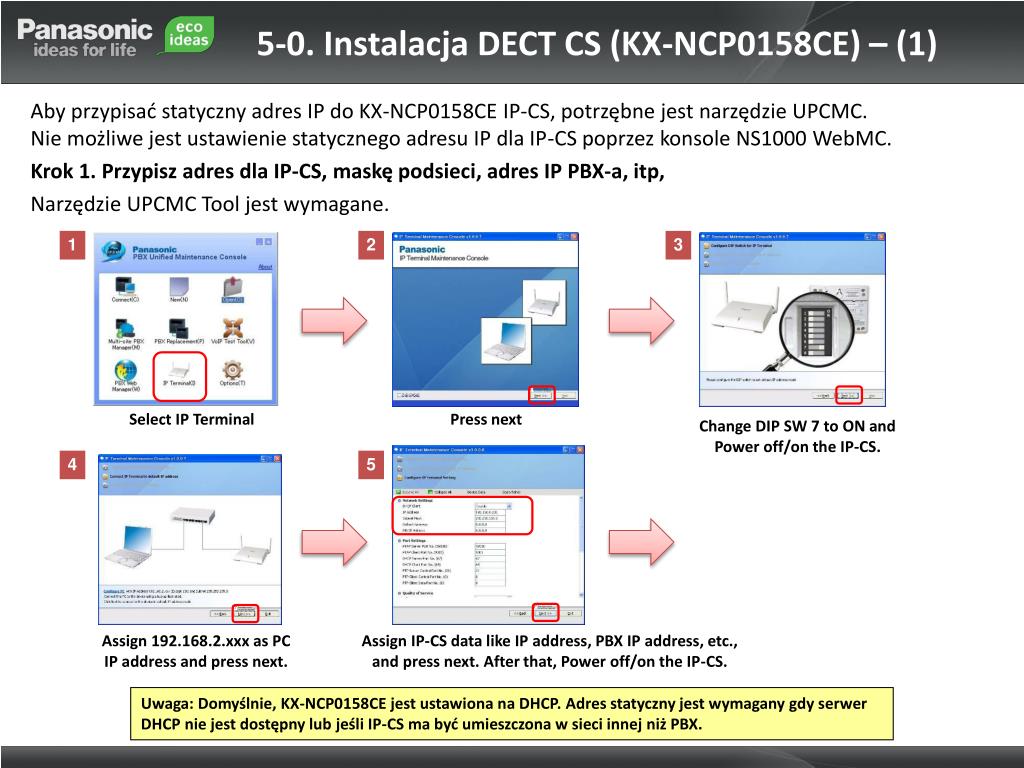

  41. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (1) • Aby przypisać statyczny adres IP do KX-NCP0158CE IP-CS, potrzębne jest narzędzie UPCMC. Nie możliwe jest ustawienie statycznego adresu IP dla IP-CS poprzez konsole NS1000 WebMC. • Krok 1. Przypisz adres dla IP-CS, maskę podsieci, adres IP PBX-a, itp, • Narzędzie UPCMC Tool jest wymagane. 1 2 3 Select IP Terminal Press next Change DIP SW 7 to ON and Power off/on the IP-CS. 4 5 Assign 192.168.2.xxx as PC IP address and press next. Assign IP-CS data like IP address, PBX IP address, etc., and press next. After that, Power off/on the IP-CS. Uwaga: Domyślnie, KX-NCP0158CE jest ustawiona na DHCP. Adres statyczny jest wymagany gdy serwer DHCP nie jest dostępny lub jeśli IP-CS ma być umieszczona w sieci innej niż PBX.

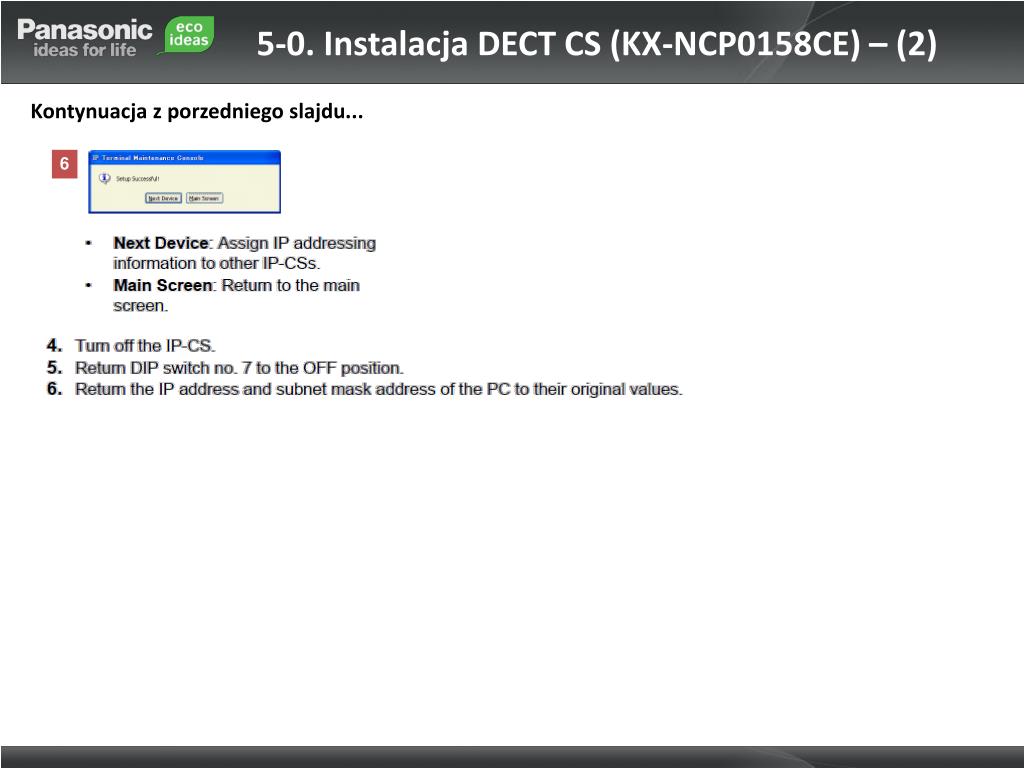

  42. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (2) • Kontynuacja z porzedniego slajdu... 6

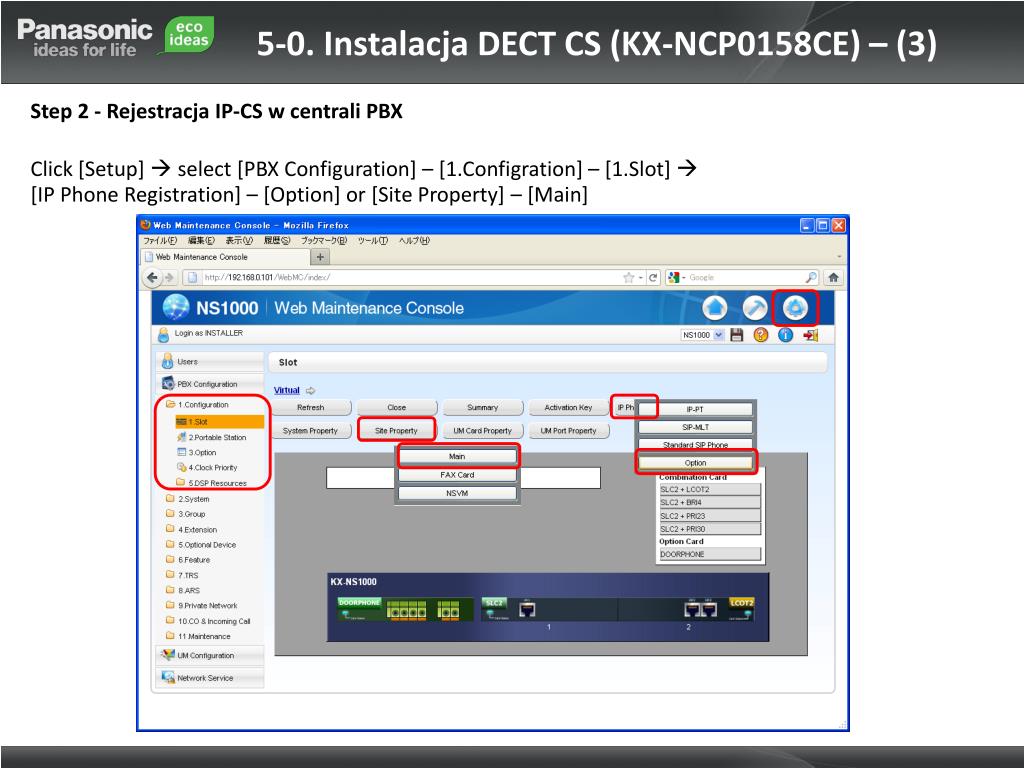

  43. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (3) • Step 2 - Rejestracja IP-CS w centrali PBX • Click [Setup]  select [PBX Configuration] – [1.Configration] – [1.Slot]  • [IP Phone Registration] – [Option] or [Site Property] – [Main]

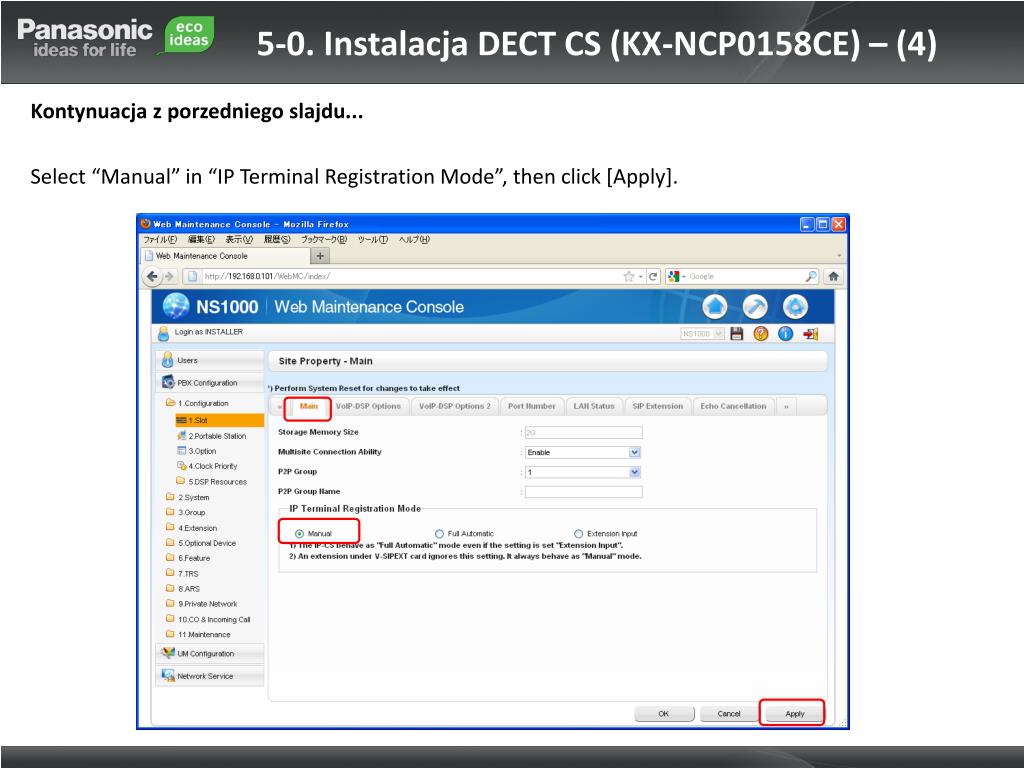

  44. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (4) • Kontynuacja z porzedniego slajdu... • Select “Manual” in “IP Terminal Registration Mode”, then click [Apply].

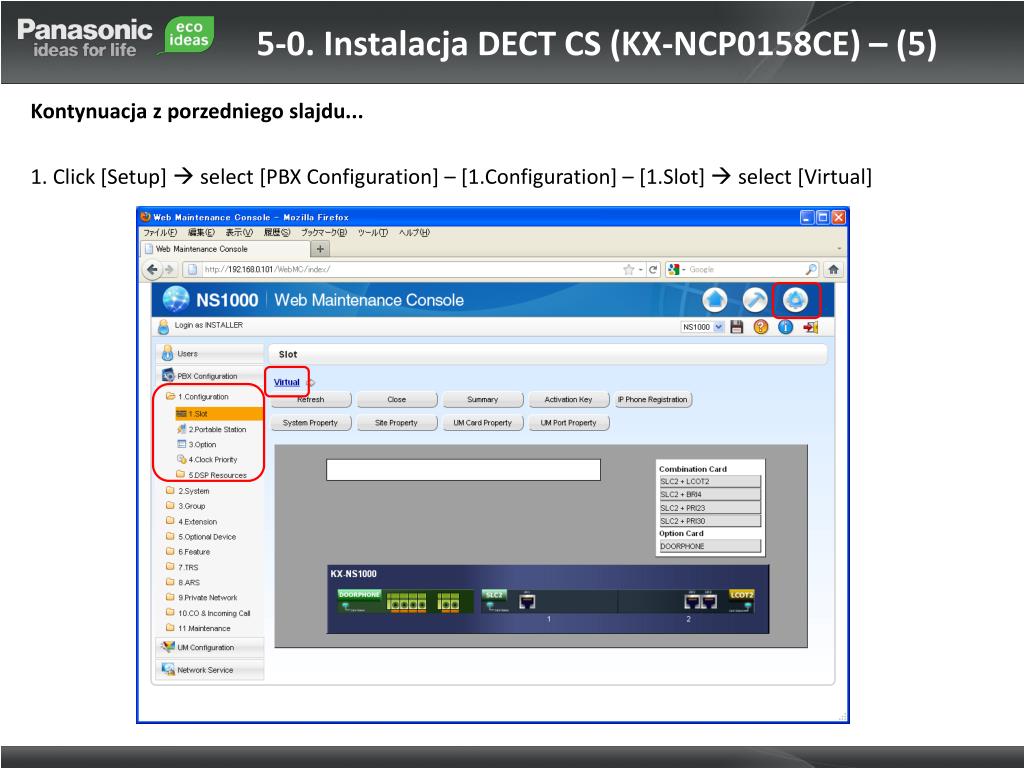

  45. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (5) • Kontynuacja z porzedniego slajdu... • 1. Click [Setup]  select [PBX Configuration] – [1.Configuration] – [1.Slot]  select [Virtual]

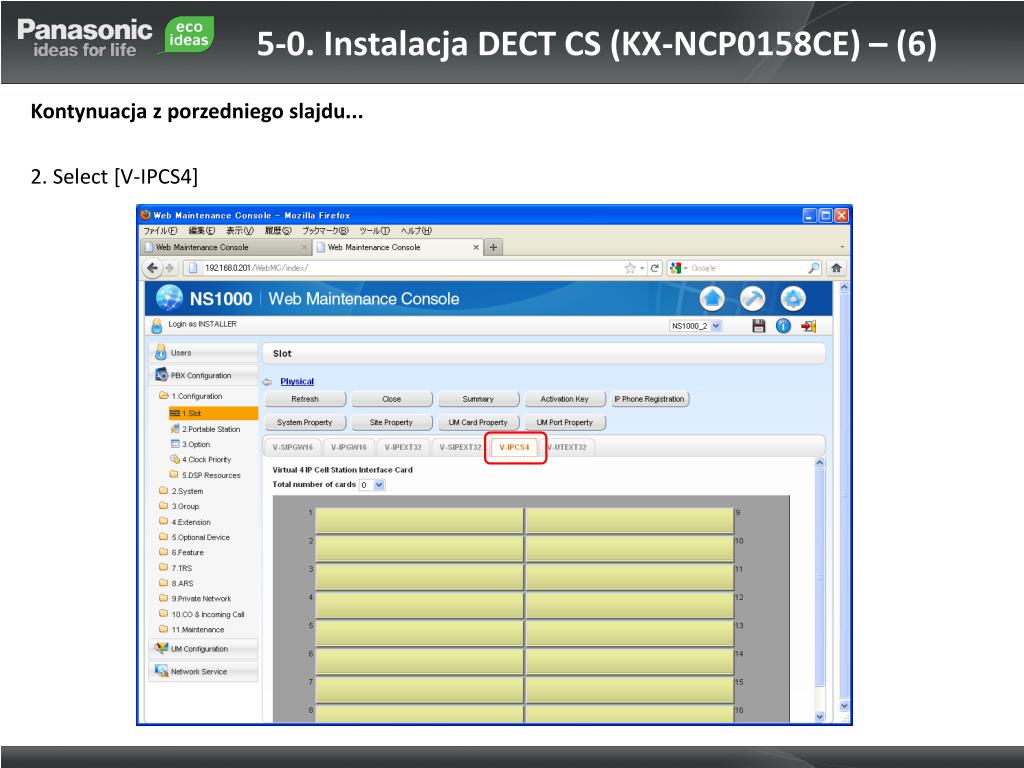

  46. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (6) • Kontynuacja z porzedniego slajdu... • 2. Select [V-IPCS4]

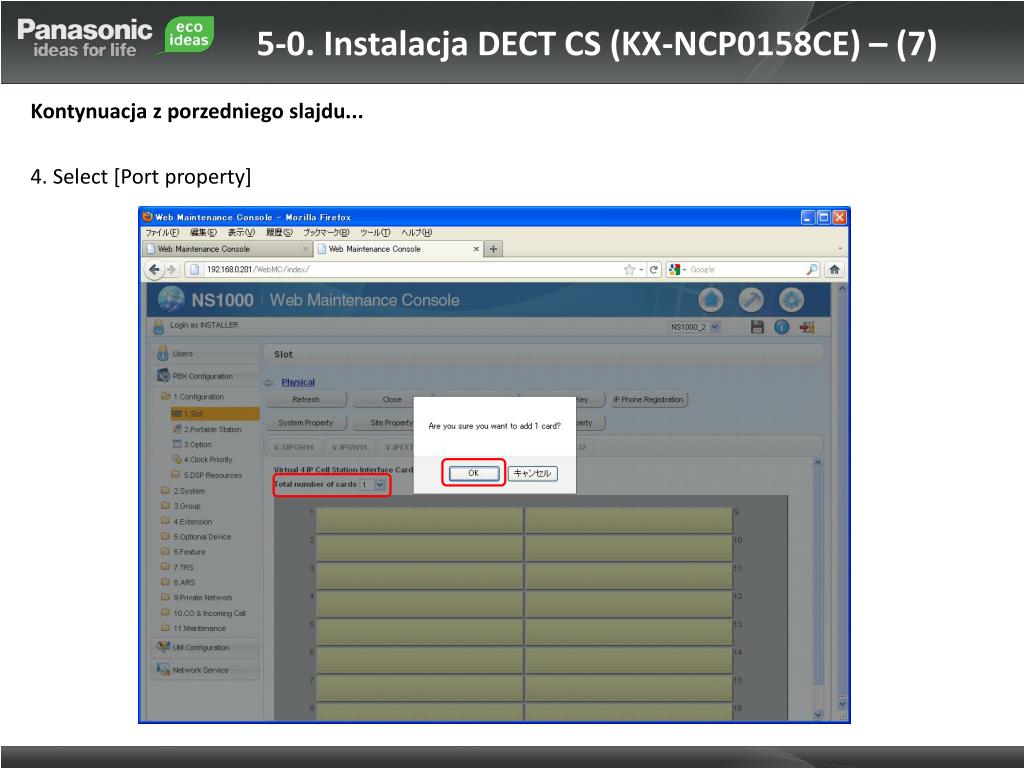

  47. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (7) Kontynuacja z porzedniego slajdu... 4. Select [Port property]

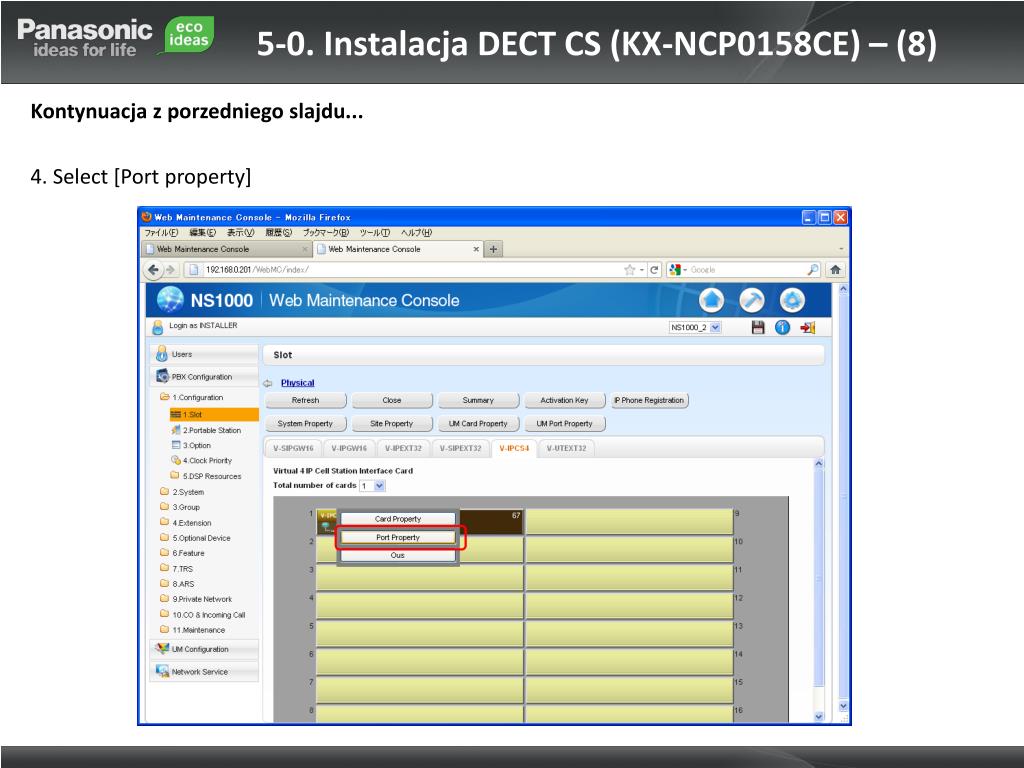

  48. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (8) • Kontynuacja z porzedniego slajdu... • 4. Select [Port property]

  49. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (9) • Kontynuacja z porzedniego slajdu... • 5. Click [Registration]

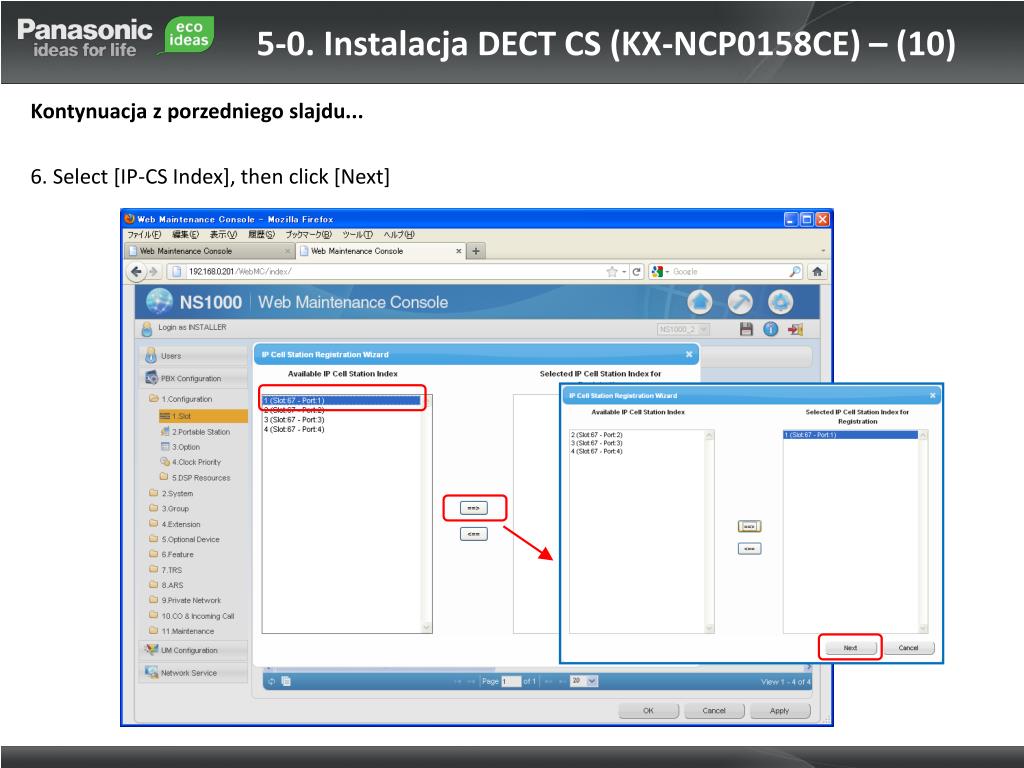

  50. 5-0. Instalacja DECT CS (KX-NCP0158CE) – (10) • Kontynuacja z porzedniego slajdu... • 6. Select [IP-CS Index], then click [Next]
