EL SISTEMA CIRCULATORI DELS VERTEBRATS Anatomia comparada del cor i dels arcs aòrtics

Z OO ID GRUP D’INNOVACIÓ DOCENT EN ZOOLOGIA Dept. de Biologia Animal. Facultat de Biologia. Avgda. Diagonal 645. 08028-Barcelona. EL SISTEMA CIRCULATORI DELS VERTEBRATS Anatomia comparada del cor i dels arcs aòrtics. C. Sanpera, G. Llorente & X. Ruiz. EL SISTEMA CIRCULATORI DELS VERTEBRATS.

traci
Download Presentation

EL SISTEMA CIRCULATORI DELS VERTEBRATS Anatomia comparada del cor i dels arcs aòrtics

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

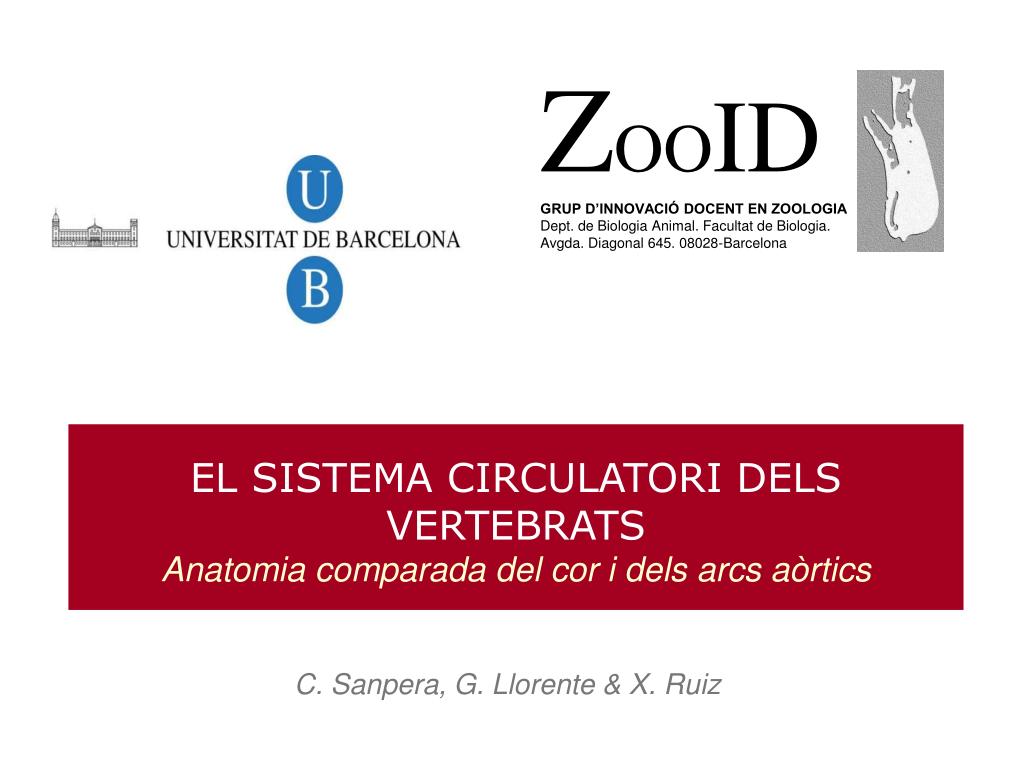

  1. ZOOID GRUP D’INNOVACIÓ DOCENT EN ZOOLOGIA Dept. de Biologia Animal. Facultat de Biologia. Avgda. Diagonal 645. 08028-Barcelona EL SISTEMA CIRCULATORI DELS VERTEBRATSAnatomia comparada del cor i dels arcs aòrtics C. Sanpera, G. Llorente & X. Ruiz

  2. EL SISTEMA CIRCULATORI DELS VERTEBRATS Anatomia comparada del cor i dels arcs aòrtics C. Sanpera, G. Llorente & X. Ruiz

  3. TRANSPORT GASOS NUTRIENTS RESÍDUS HORMONES CALOR HOMEÒSTASI CANVIS PRESSIÓ EQUILIBRI HÍDRIC REGULACIÓ TÈRMICA SISTEMA CIRCULATORI DELS VERTEBRATS : FUNCIONS DEFENSA CEL·LULAR NO CEL·LULAR C. Sanpera, G. Llorente & X. Ruiz

  4. SISTEMA CIRCULATORI DELS VERTEBRATS : VASOS ARTERIES: Transport de sang des del cor VENES: Transport de sang cap al cor CAPILARS: Intercanvi sang - teixits C. Sanpera, G. Llorente & X. Ruiz

  5. SISTEMA CIRCULATORI DELS VERTEBRATS: CIRCULACIÓ SENZILLA. CIRCULACIÓ DOBLE La sang fa un circuit doble dins el cos. El cor està dividit en 2 bombes que alimenten 2 circuits (respiratori i sistèmic) La sang segueix un sol circuit dins el cos. El cor és una bomba única C. Sanpera, G. Llorente & X. Ruiz

  6. ANATOMIA DEL COR DELS VERTEBRATS CANVIS MORFOFUNCIONALS C. Sanpera, G. Llorente & X. Ruiz

  7. OSTEICTI CONDRICTI CONDRICTIS I OSTEÍCTIS • Cor: 1 sola bomba amb 4 cambres disposades seqüencialment (sinus venòs, atri, ventricle, conus/bulbus arteriosus) • Sistema respiratori: brànquies • Arcs aòrtics: 5 en condrictis; 4 en osteictis C. Sanpera, G. Llorente & X. Ruiz

  8. a. aòrtics atri s. venòs ventricle bulbus arteriosus aorta ventral MODEL I: OSTEICTI vena cardinal vena hepàtica Cor d’un osteicti en norma dorsal Cor d’un osteicti en norma lateral C. Sanpera, G. Llorente & X. Ruiz

  9. ‘shunts’ musculars Respiració branquial: ‘shunts’ tancats Cor parcialment tabicat Respiració pulmonar: ‘shunts’ oberts PEIXOS PULMONATS • Cor: Parcialment dividit amb 4 cambres disposades seqüencialment (sinus venòs, atri, ventricle, b. arteriosus) • Sistema respiratori: brànquies i/o pulmons • Arcs aòrtics: 5. • aa II, V, VI: amb brànquies • aa III i IV: sense brànquies C. Sanpera, G. Llorente & X. Ruiz

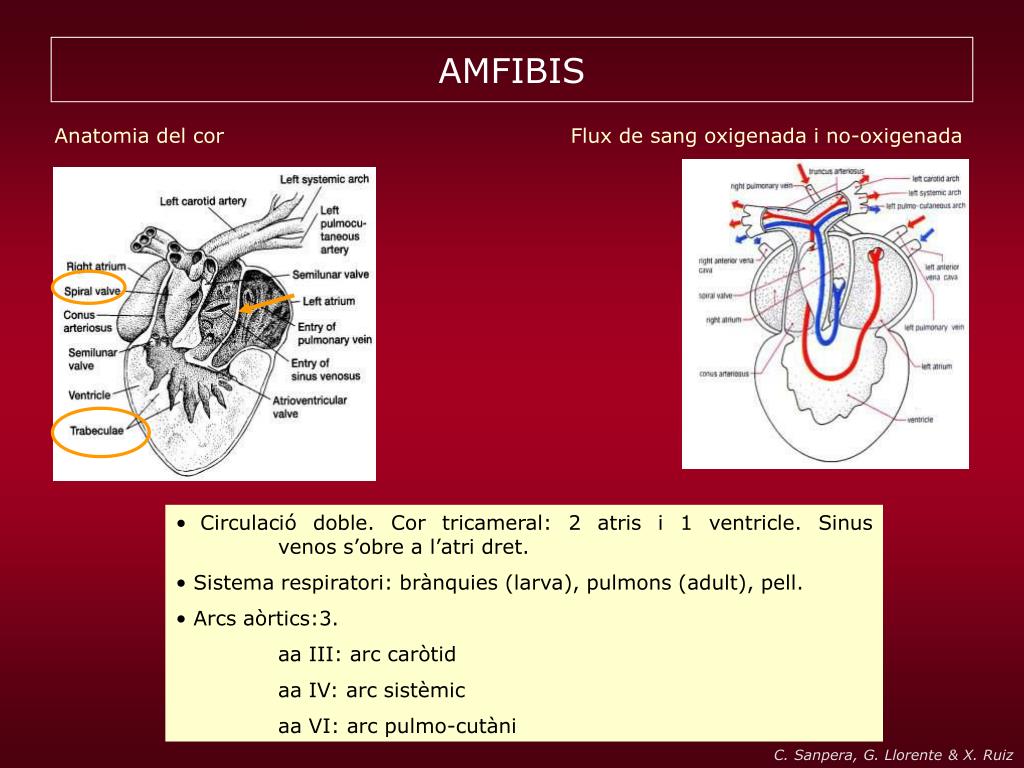

  10. AMFIBIS Anatomia del cor Flux de sang oxigenada i no-oxigenada • Circulació doble. Cor tricameral: 2 atris i 1 ventricle. Sinus venos s’obre a l’atri dret. • Sistema respiratori: brànquies (larva), pulmons (adult), pell. • Arcs aòrtics:3. • aa III: arc caròtid • aa IV: arc sistèmic • aa VI: arc pulmo-cutàni C. Sanpera, G. Llorente & X. Ruiz

  11. a. caròtid a. pulmo-cutàni truncus arteriosus a. sistèmic atri esquerre atri dret Vàlvula espiral Sinus venos Ventricle (trabècules) MODEL II: AMFIBIS (Rana) Model de cor de granota (ventral) Model de cor de granota (dorsal) C. Sanpera, G. Llorente & X. Ruiz

  12. LARVA URODEL a. caròtid a. pulmo-cut a. sistémic URODEL ADULT AMFIBIS: arcs aòrtics • Canvis durant la metamorfosi: • Reabsorció de les brànquies • Reabsorció del ductus carotidus • En Anurs: Reabsorció del aa V i del • ductus arteriosus ANUR ADULT C. Sanpera, G. Llorente & X. Ruiz

  13. ANÀPSIDS (QUELONIS) I DIÀPSIDS (LEPIDOSAURIS) • Cor tricameral: 2 atris i 1 ventricle • Ventricle amb septe interatrial (parcialment dividit) que delimita tres cavitats funcionals: cavum arteriosum, cavum venosum i cavum pulmonale C. Sanpera, G. Llorente & X. Ruiz

  14. a. sistèmic E a. Sistèmic D a. caròtids a. Sistèmic E a. pulmonar a. Pulmonar Cavum arteriosum Atri esquerre Septe interventr Cavum venosum Atri dret ventricle Cavum pulmonale MODEL III: QUELONI C. Sanpera, G. Llorente & X. Ruiz

  15. Sinus venosus Vena pulmonar A.D. A.I. Cavum venosum Cavum arteriosum Cavum pulmonale Cavum venosum Arteria pulmonar Arco Sist I Arco Sist D APNEA ANÀPSIDS I DIÀPSIDS (LEPIDOSAURIS): arcs aòrtics i circulació C. Sanpera, G. Llorente & X. Ruiz

  16. A. sistèmic D A. caròtids A. sistèmic E A. pulmonar V. pulmonar Cor de cocodril en norma ventral Cor de cocodril en norma dorsal MODEL IV: COCODRIL C. Sanpera, G. Llorente & X. Ruiz

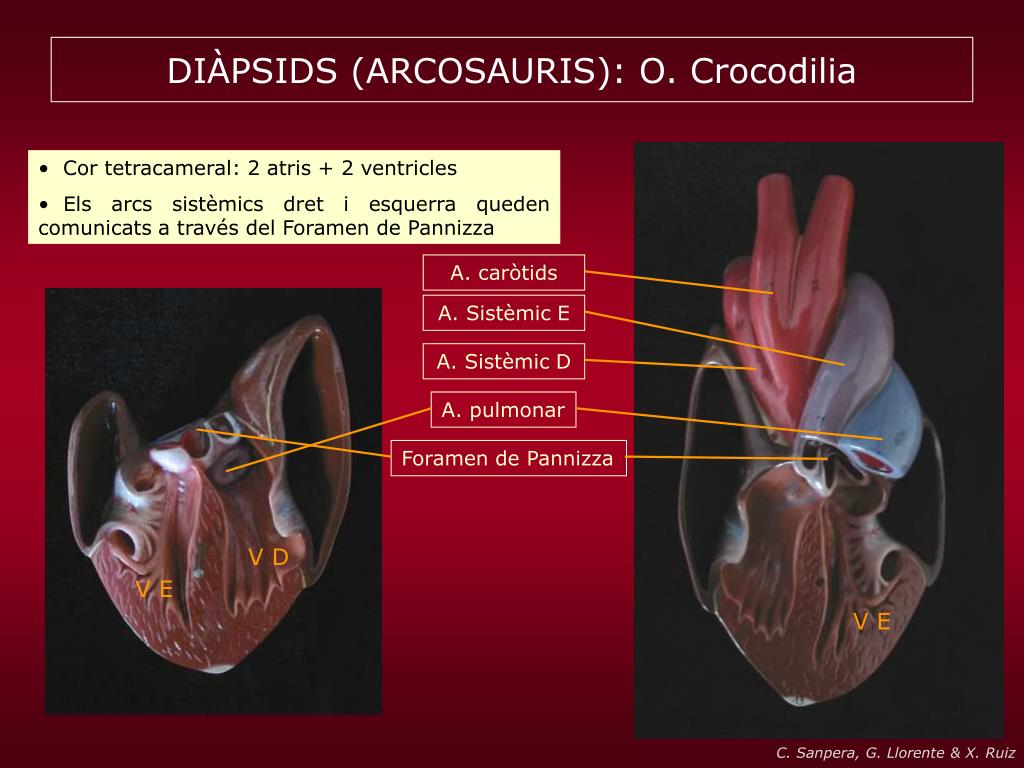

  17. DIÀPSIDS (ARCOSAURIS): O. Crocodilia • Cor tetracameral: 2 atris + 2 ventricles • Els arcs sistèmics dret i esquerra queden comunicats a través del Foramen de Pannizza A. caròtids A. Sistèmic E A. Sistèmic D A. pulmonar Foramen de Pannizza V D V E V E C. Sanpera, G. Llorente & X. Ruiz

  18. Sinus venosus Vena pulmonar A.D. A.E. Ventricle D Ventricle E Apnea Arco Sist D Arco Sist E Arteria pulmonar Resp. aèria Foramen Pannizza DIÀPSIDS (ARCOSAURIS): arcs aòrtics i circulació Resp. Aèria Apnea C. Sanpera, G. Llorente & X. Ruiz

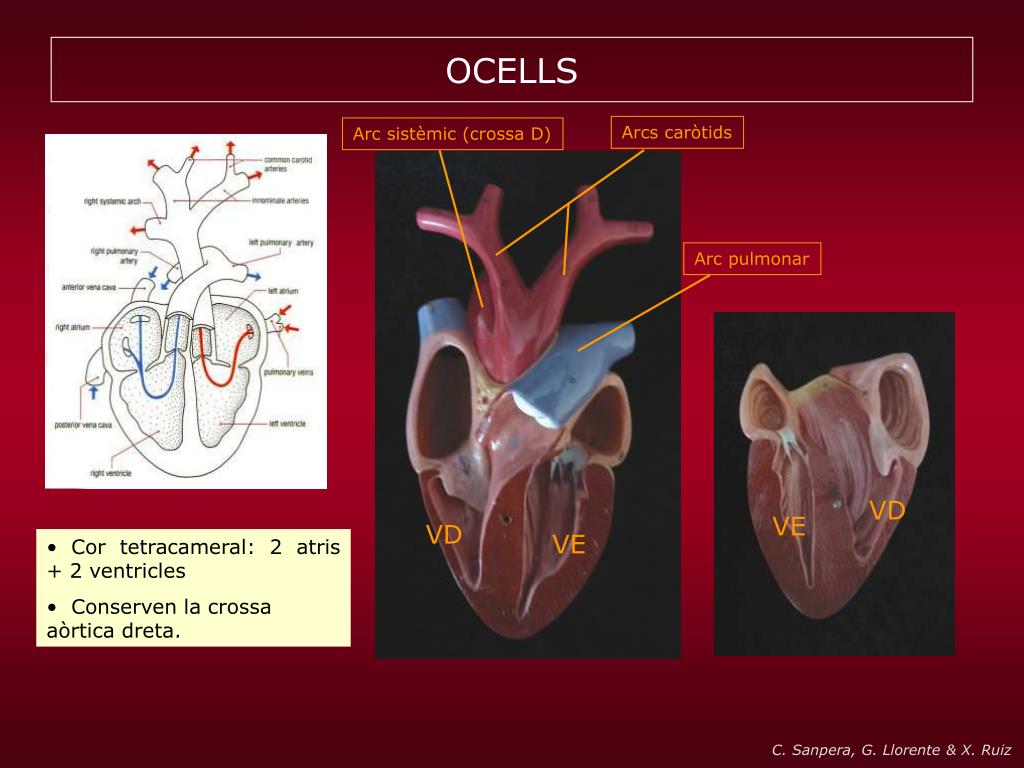

  19. Arcs caròtids Arc sistèmic (crossa D) Arc pulmonar VD VE VD VE OCELLS • Cor tetracameral: 2 atris + 2 ventricles • Conserven la crossa aòrtica dreta. C. Sanpera, G. Llorente & X. Ruiz

  20. OCELLS A. caròtids • sistèmic • (crossa D) A. pulmonar V. pulmonar V. cava C. Sanpera, G. Llorente & X. Ruiz

  21. MAMÍFERS • Cor tetracameral: 2 atris + 2 ventricles • Conserven la crossa aòrtica esquerra. C. Sanpera, G. Llorente & X. Ruiz

  22. MAMÍFERS A. caròtids • sistèmic • (crossa E) A. pulmonar V. pulmonar V. cava C. Sanpera, G. Llorente & X. Ruiz

  23. Vols saber més? • Links: • http://www.emc.maricopa.edu/faculty/farabee/BIOBK/BioBookcircSYS.html#Vertebrate Cardiovascular Syste • Descripció sobre sistemes circulatoris de vertebrats – circulació senzilla i doble, amb esquemes. Estudi del cor i la circulació en els mamífers. • http://sln.fi.edu/biosci/systems/circulation.html. • Sistema circulatori en humans. Bones imatges. • http://www.biology.eku.edu/RITCHISO/342notes9.html • Anatomia comparada del cor i els arcs aòrtics dels vertebrats, amb una animació de la circulació en el cor dels cocodrils • http://campus.murraystate.edu/academic/faculty/terry.derting/anatomyatlas/Index.htm • Atles d’anatomia amb imatges de circulatori de peixos i amfibis. C. Sanpera, G. Llorente & X. Ruiz
