  1. MESH Hazırlayan Zuhal AK Ocak, 2008

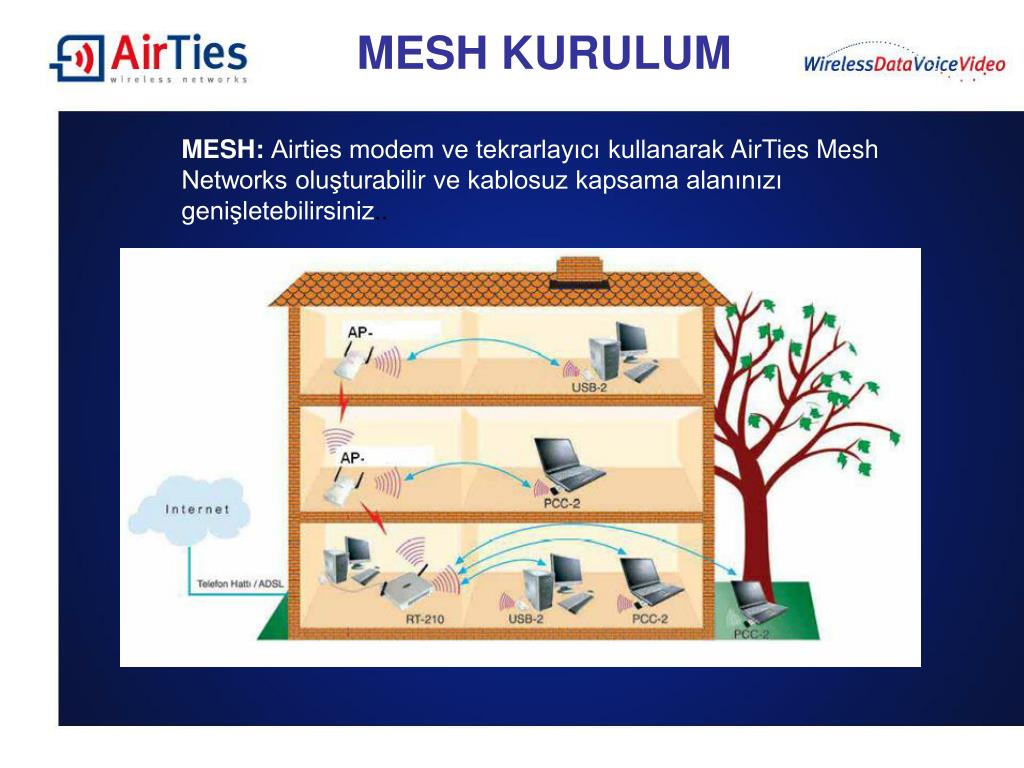

  2. MESH KURULUM • MESH: Airties modem ve tekrarlayıcı kullanarak AirTies Mesh Networks oluşturabilir ve kablosuz kapsama alanınızı genişletebilirsiniz..

  3. Erişim noktası , Tekrarlayıcı ,Köprü : İç ortam cihazları : - Ap-200 - Ap-300 - Ap-301 - Ap-400 : Dış ortam cihazları : - Wob-100 - Wob-200 - Wob-201

  4. İç Ortam Cihazları 1- Erişim Noktası olarak kullanım • AirTies yada AirTies olmayan kablolu modem ile kullanımda AP- nin Çalışma Modu “Erişim Noktası” olarak seçilmeli. • AirTies olmayan kablosuz modemler ile kullanımda AP –nin Çalışma Modu “Erişim Noktası” olarak seçilmeli.

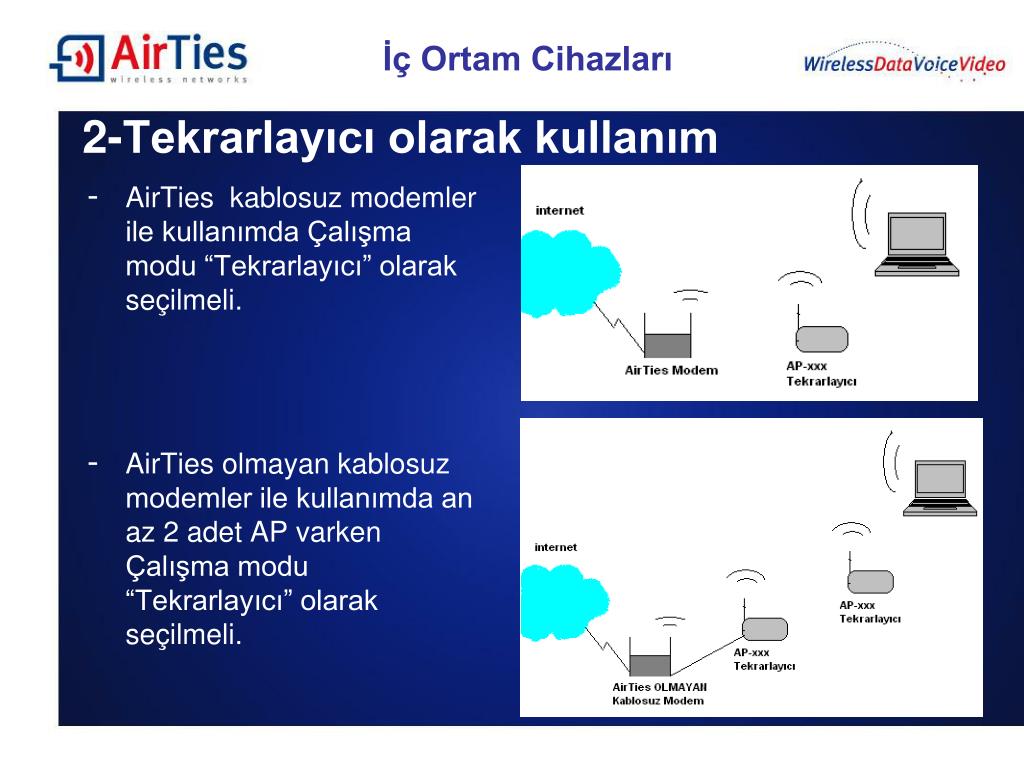

  5. İç Ortam Cihazları 2-Tekrarlayıcı olarak kullanım • AirTies kablosuz modemler ile kullanımda Çalışma modu “Tekrarlayıcı” olarak seçilmeli. • AirTies olmayan kablosuz modemler ile kullanımda an az 2 adet AP varken Çalışma modu “Tekrarlayıcı” olarak seçilmeli.

  6. İç Ortam Cihazları 3-Köprü olarak kullanım • Kablosuz ağa bağlanabilme özelliği olmayan bir PC yada Laptop abu özelliği kazandırmak için Ap –xxx nin Çalışma modu “Köprü” olarak seçilir. - Printer, Play Station ,… gibi cihazların kablosuz networke dahil olmalarını sağlar.

  7. Dış Ortam Cihazları 1- Erişim Noktası olarak kullanım - Herhangi bir marka kablolu yada kablosuz modem ile kullanırken “Erişim noktası” olarak kullanılmalı.

  8. Dış Ortam Cihazları 2-Tekrarlayıcı olarak kullanım - İki nokta arasında bağlantı kurarken Tekrarlayıcı olarak kullanılmalı. Yönlü anten tercih edilmeli.

  9. MESH KURULUM ESASLARI • Tüm cihazlar tekrarlayıcı modda olmalı. • Tüm cihazlar aynı kanalda olmalı • Tüm cihazlar aynı wep şifre ile yapılandırıl-malı. • Tüm cihazlar kendinden önceki ve sonraki cihazları arayüzünde işaretlemeli. • Cihazların birbirlerini görme sinyalleri %50 veya -%30 (sıfıra yakın değer büyüktür) un üzerinde olmalı.

  10. MESH KURULUM Teşekkürler ..
