  1. 中央电大远程开放教育网址: Http://www.open.edu.cn 《计算机组成原理》主持教师电子邮件: lmq@mail.mastvu.ah.cn

  2. 四. 虚拟存储器的运行原理

  3. 虚拟存储器是指用磁盘一 片存储空间来弥补主存空间的 不足,使得程序人员能够使用 比主存实际容量更大的存储空 间来编写和运行程序。

  4. 在操作系统和相应硬 件的支持下,数据在磁盘 和主存之间按程序运行的需要自动成批量地完成交换。

  5. 虚拟存储器中经常使用两种基本管理技术: • 段式存储管理, • 页式存储管理。 • 核心问题都在于处理 • 数据的存放与调度。

  6. 段表内容及其管理 逻辑地址 段表基地址 段号 段内地址 + + 主存实际地址 段 表 段始地址 段长 装入位

  7. 页表内容和页式管理 虚地址 虚页号页内地址 - 页表基地址 实地址(读写内存用) + 实页号 页内地址 按地址读 实页号 慢表 虚 页号 实 页号 比较(按内容选) (在内存中)控制位 有效位 快表(专设硬件)

  8. 五. 外存设备 磁表面存储设备 存储原理与组成 (磁盘、磁带设备) 光盘设备的 存储原理与组成 磁盘阵列与容错技术

  9. 常用磁记录方式波形图 位周期 位信息 1 0 1 1 1 0 0 0 1 NRZ NRZ1 PM FM MFM

  10. 硬 磁 盘 设 备 磁头 取数臂 定位驱动器 密封罩 磁 盘 组 速度 传感器 主轴 小车 通风机 传动皮带 滤尘器 主电机 硬磁盘驱动器结构示意图

  11. 磁 带 机 设 备 收带盘 放带盘 读写磁头 压轮 刹块 导轮 增压风口供 刹带柱 。 。 。 。 。 。 。 。 。 。 。 。 磁带 。 。 左主动轮 。 。 。 。 。 。 。 。 。 。 。 小孔 右主动轮 真空积带箱 抽风口 双压轮真空积带箱式磁带机

  12. 写一次型光盘光学系统示意图 光盘 聚焦系统,物镜 激光器 调制信号 旋转台 光束分离器 写光束 He-Ne 90% 径向跟踪反射镜 调制器 10% 光束分离器 读出信号

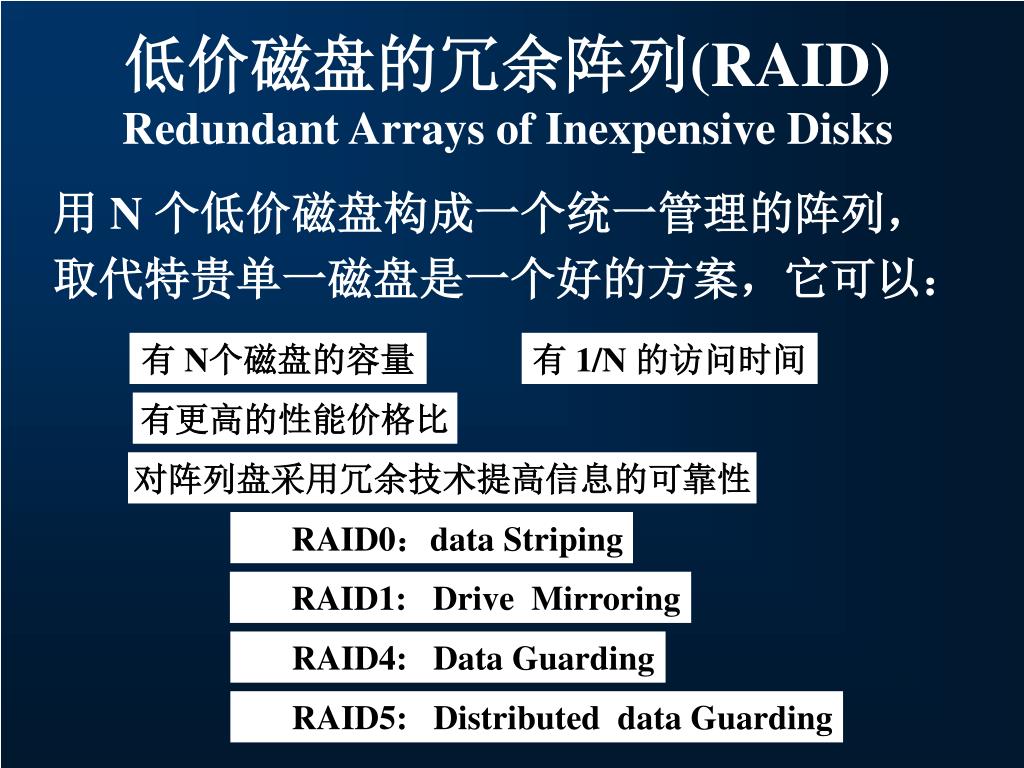

  13. 低价磁盘的冗余阵列(RAID)Redundant Arrays of Inexpensive Disks 用 N 个低价磁盘构成一个统一管理的阵列, 取代特贵单一磁盘是一个好的方案,它可以: 有 N个磁盘的容量 有 1/N 的访问时间 有更高的性能价格比 对阵列盘采用冗余技术提高信息的可靠性 RAID0:data Striping RAID1: Drive Mirroring • RAID4: Data Guarding RAID5: Distributed data Guarding
