Presentation Transcript


  1. 學習目標

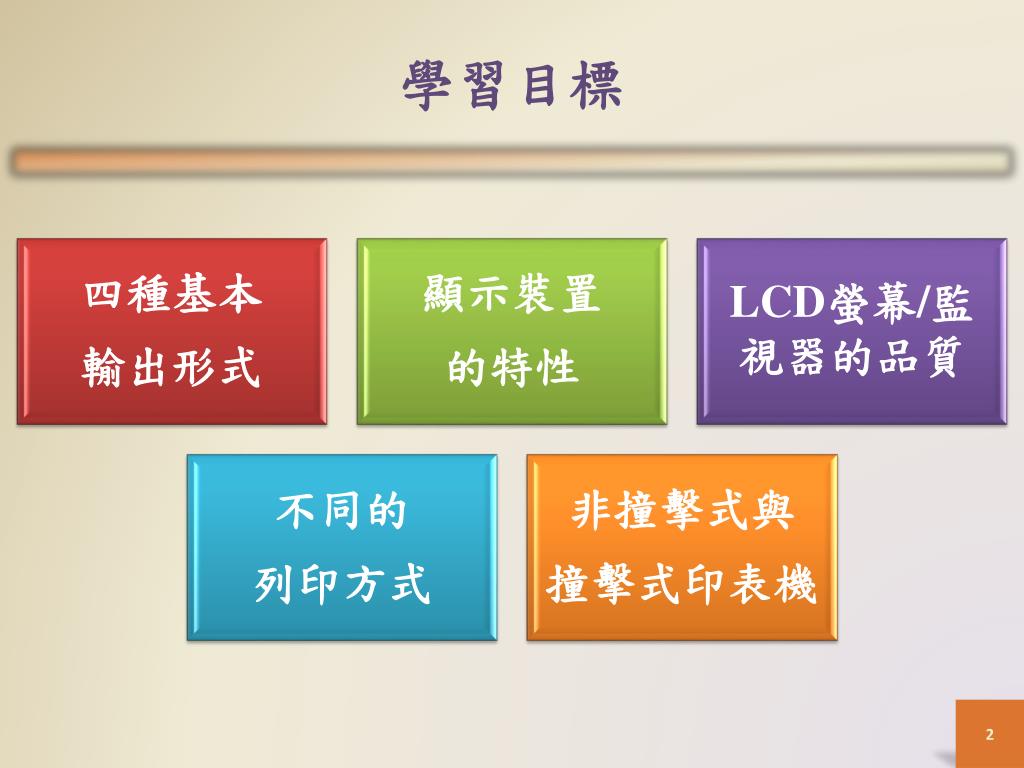

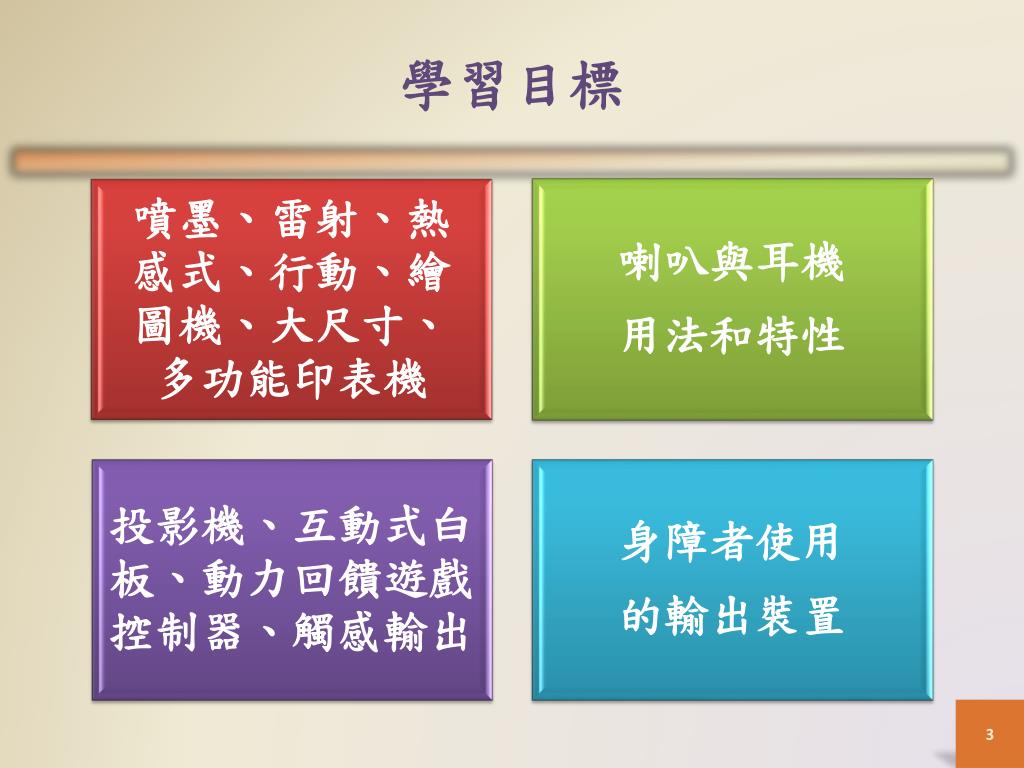

  2. 學習目標

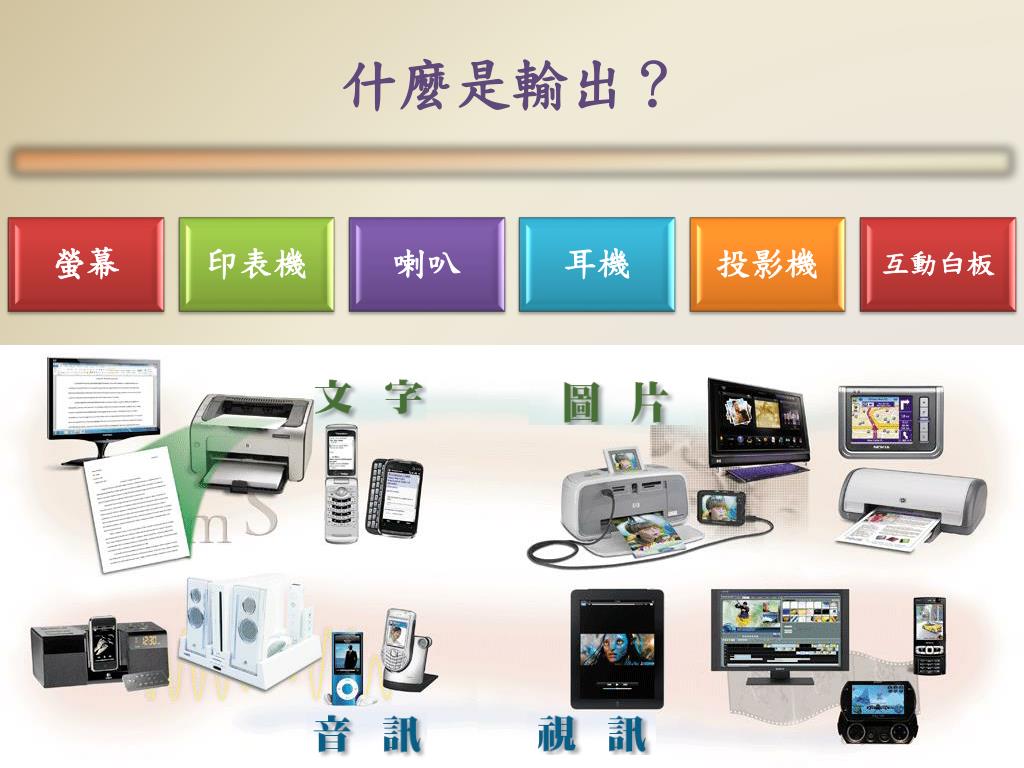

  3. 什麼是輸出?

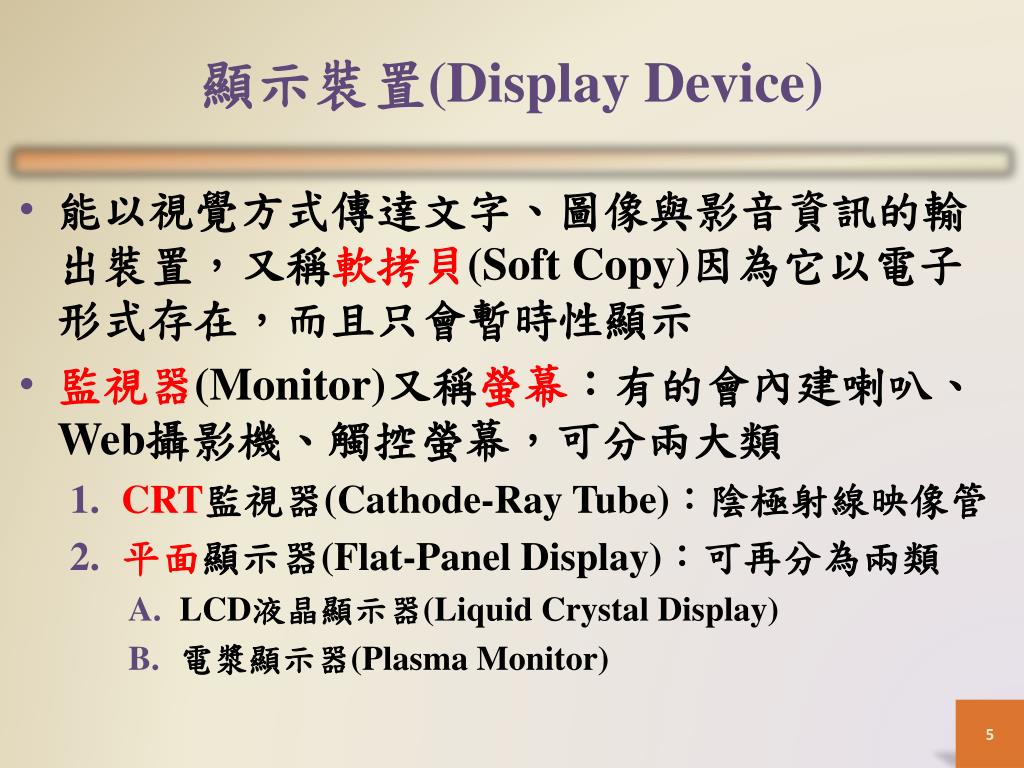

  4. 顯示裝置(Display Device) • 能以視覺方式傳達文字、圖像與影音資訊的輸出裝置,又稱軟拷貝(Soft Copy)因為它以電子形式存在,而且只會暫時性顯示 • 監視器(Monitor)又稱螢幕:有的會內建喇叭、Web攝影機、觸控螢幕,可分兩大類 • CRT監視器(Cathode-Ray Tube):陰極射線映像管 • 平面顯示器(Flat-Panel Display):可再分為兩類 • LCD液晶顯示器(Liquid Crystal Display) • 電漿顯示器(Plasma Monitor)

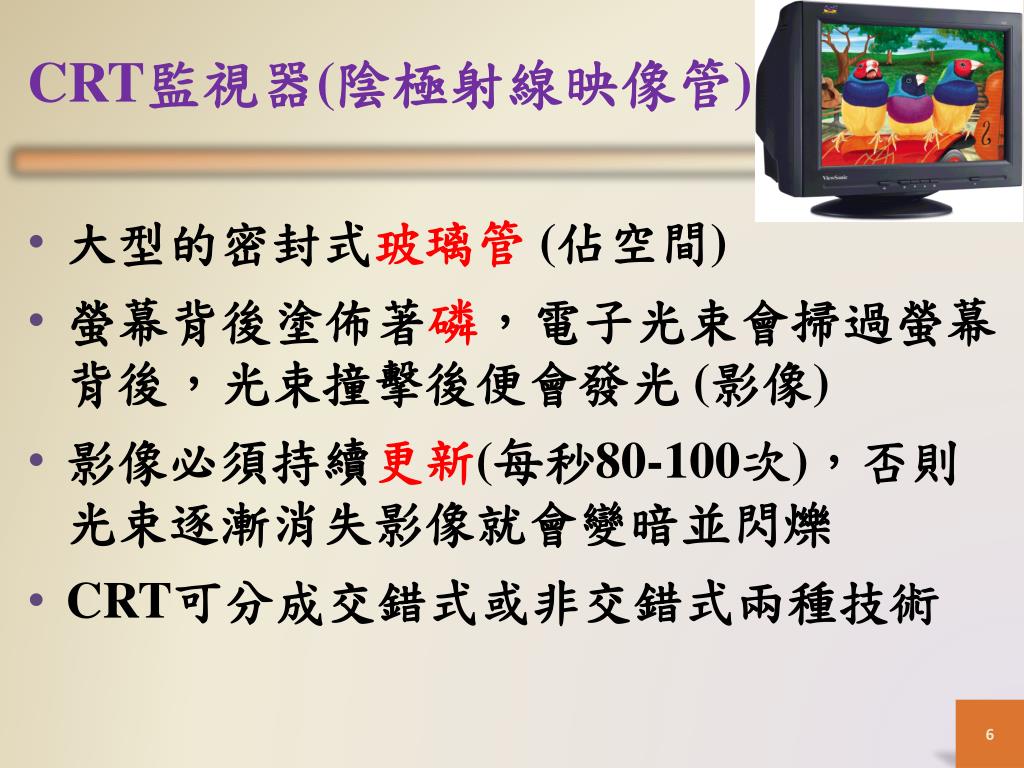

  5. CRT監視器(陰極射線映像管) • 大型的密封式玻璃管(佔空間) • 螢幕背後塗佈著磷,電子光束會掃過螢幕背後,光束撞擊後便會發光 (影像) • 影像必須持續更新(每秒80-100次),否則光束逐漸消失影像就會變暗並閃爍 • CRT可分成交錯式或非交錯式兩種技術

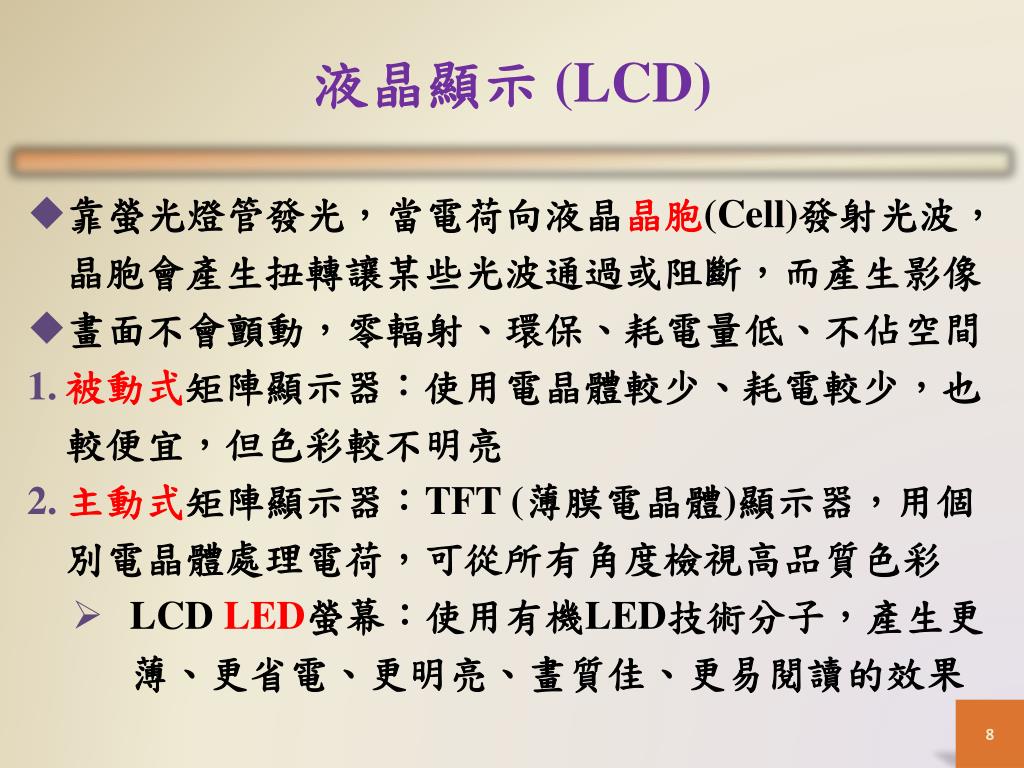

  6. 液晶顯示(LCD) • 靠螢光燈管發光,當電荷向液晶晶胞(Cell)發射光波,晶胞會產生扭轉讓某些光波通過或阻斷,而產生影像 • 畫面不會顫動,零輻射、環保、耗電量低、不佔空間 • 被動式矩陣顯示器:使用電晶體較少、耗電較少,也較便宜,但色彩較不明亮 • 主動式矩陣顯示器:TFT(薄膜電晶體)顯示器,用個別電晶體處理電荷,可從所有角度檢視高品質色彩 • LCD LED螢幕:使用有機LED技術分子,產生更薄、更省電、更明亮、畫質佳、更易閱讀的效果

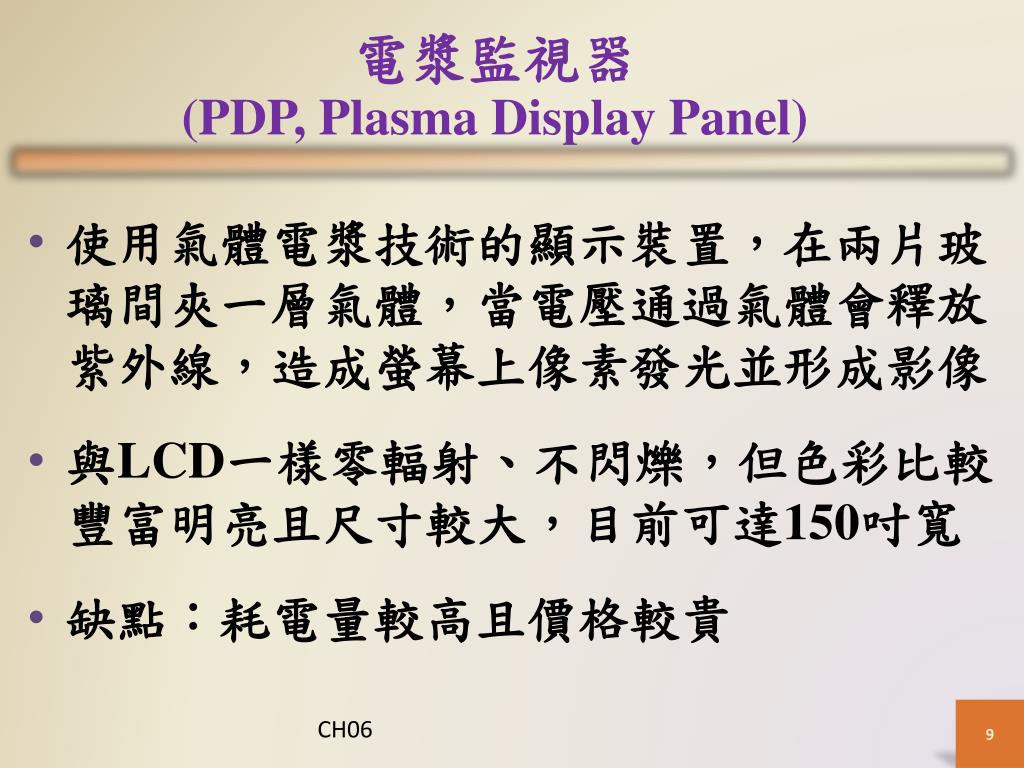

  7. CH06 電漿監視器(PDP, Plasma Display Panel) • 使用氣體電漿技術的顯示裝置,在兩片玻璃間夾一層氣體,當電壓通過氣體會釋放紫外線,造成螢幕上像素發光並形成影像 • 與LCD一樣零輻射、不閃爍,但色彩比較豐富明亮且尺寸較大,目前可達150吋寬 • 缺點:耗電量較高且價格較貴

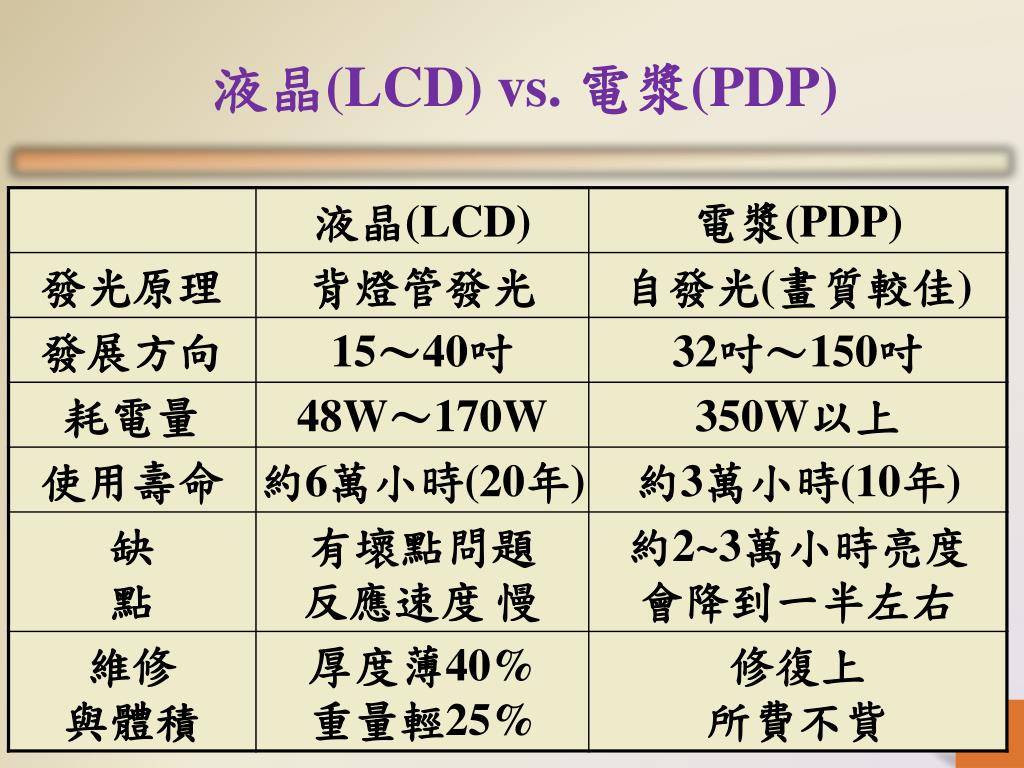

  8. 液晶(LCD) vs. 電漿(PDP)

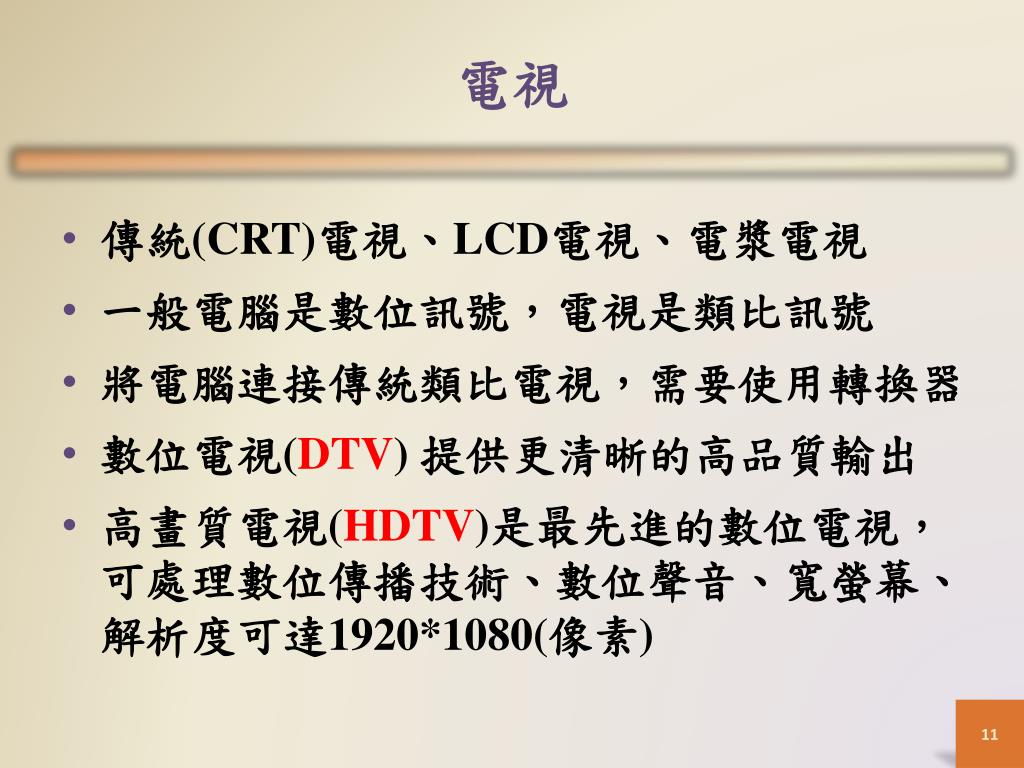

  9. 電視 • 傳統(CRT)電視、LCD電視、電漿電視 • 一般電腦是數位訊號,電視是類比訊號 • 將電腦連接傳統類比電視,需要使用轉換器 • 數位電視(DTV) 提供更清晰的高品質輸出 • 高畫質電視(HDTV)是最先進的數位電視,可處理數位傳播技術、數位聲音、寬螢幕、解析度可達1920*1080(像素)

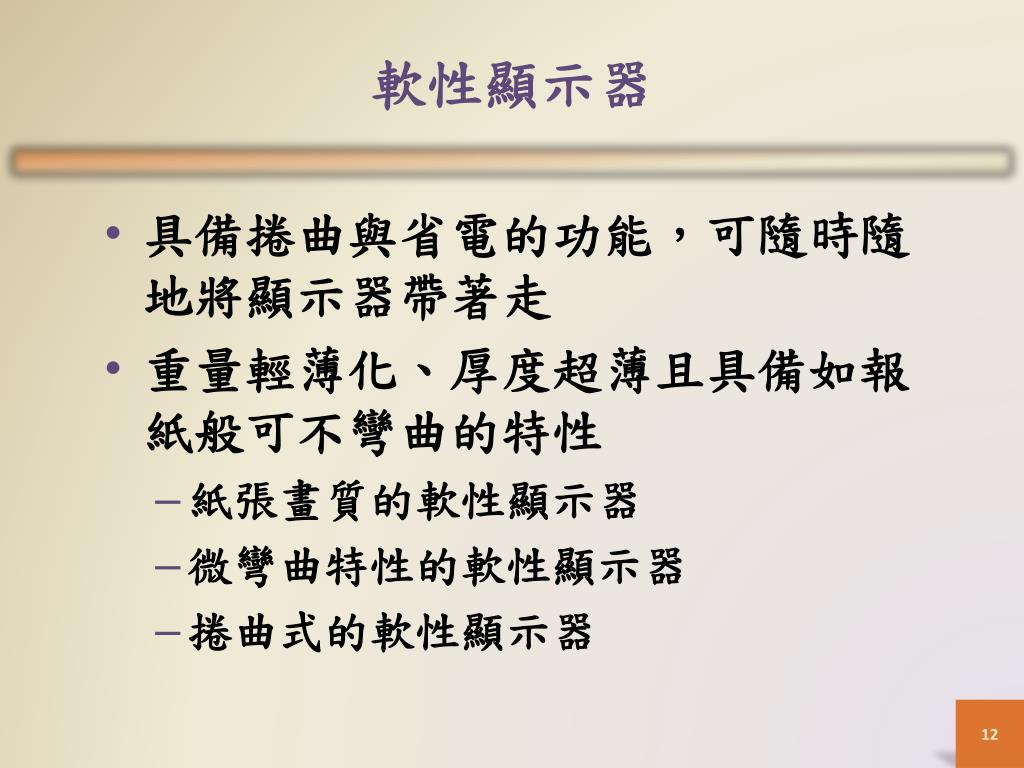

  10. 軟性顯示器 • 具備捲曲與省電的功能,可隨時隨地將顯示器帶著走 • 重量輕薄化、厚度超薄且具備如報紙般可不彎曲的特性 • 紙張畫質的軟性顯示器 • 微彎曲特性的軟性顯示器 • 捲曲式的軟性顯示器

  11. 顯示器的選擇

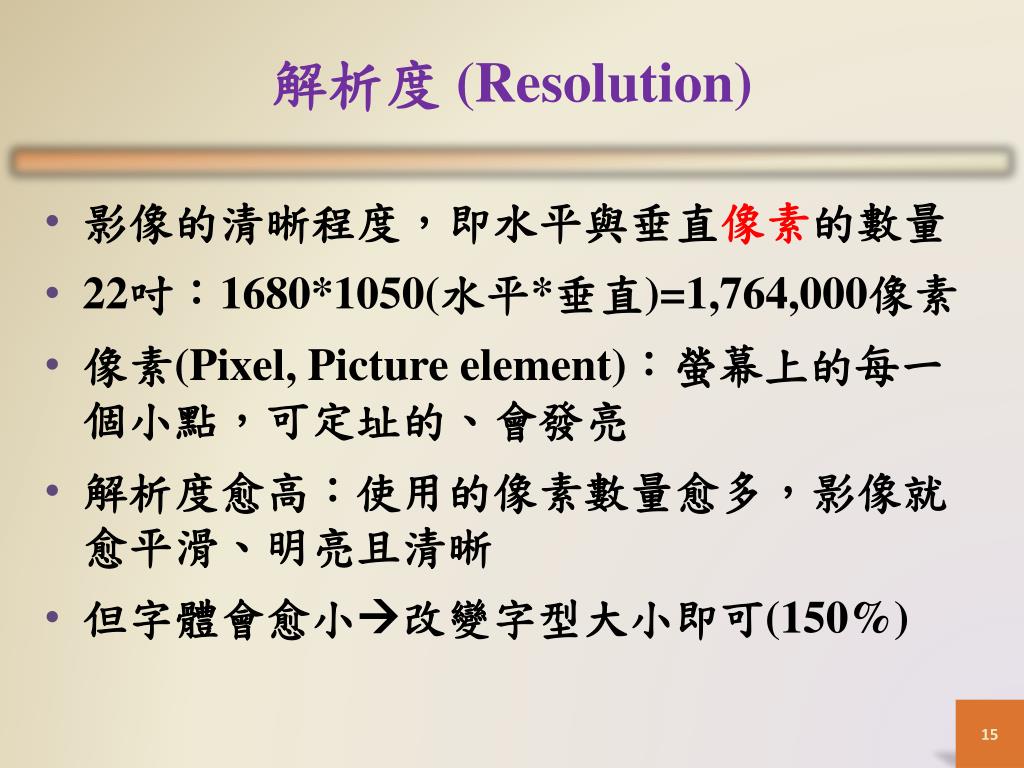

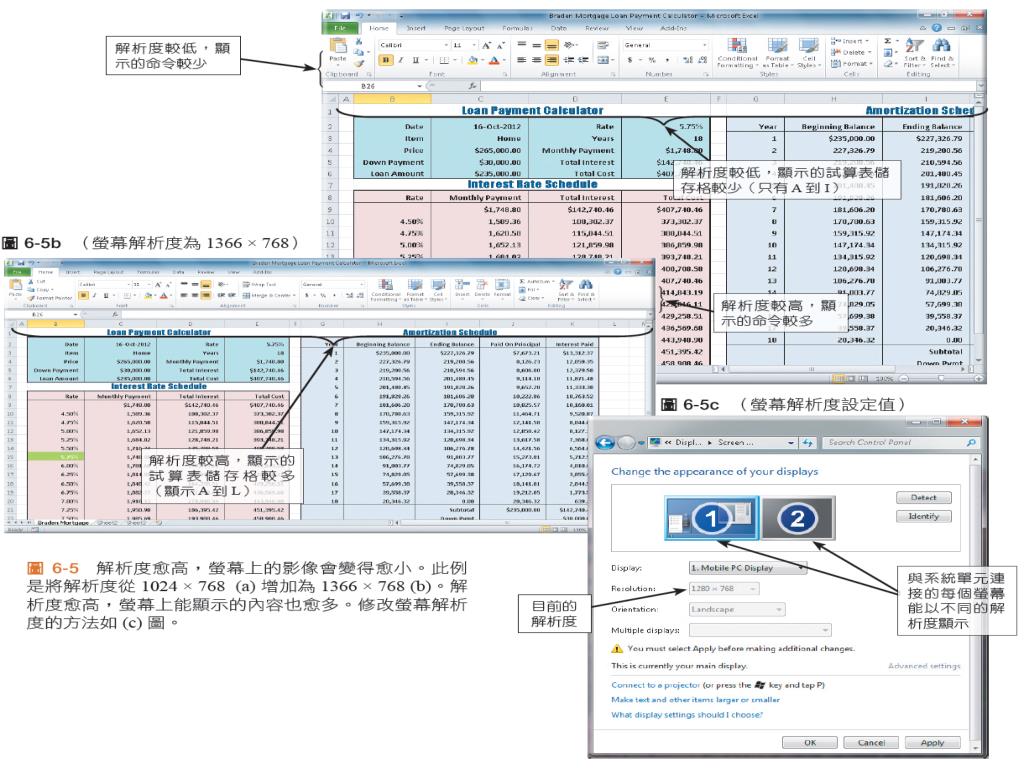

  12. 解析度(Resolution) • 影像的清晰程度,即水平與垂直像素的數量 • 22吋:1680*1050(水平*垂直)=1,764,000像素 • 像素(Pixel, Picture element):螢幕上的每一個小點,可定址的、會發亮 • 解析度愈高:使用的像素數量愈多,影像就愈平滑、明亮且清晰 • 但字體會愈小改變字型大小即可(150%)

  13. 顯示裝置 • 解析度(resolution)是顯示裝置中水平與垂直像素的數量 • 解析度愈高,使用的像素數量愈多,影像就愈平滑、明亮且清晰

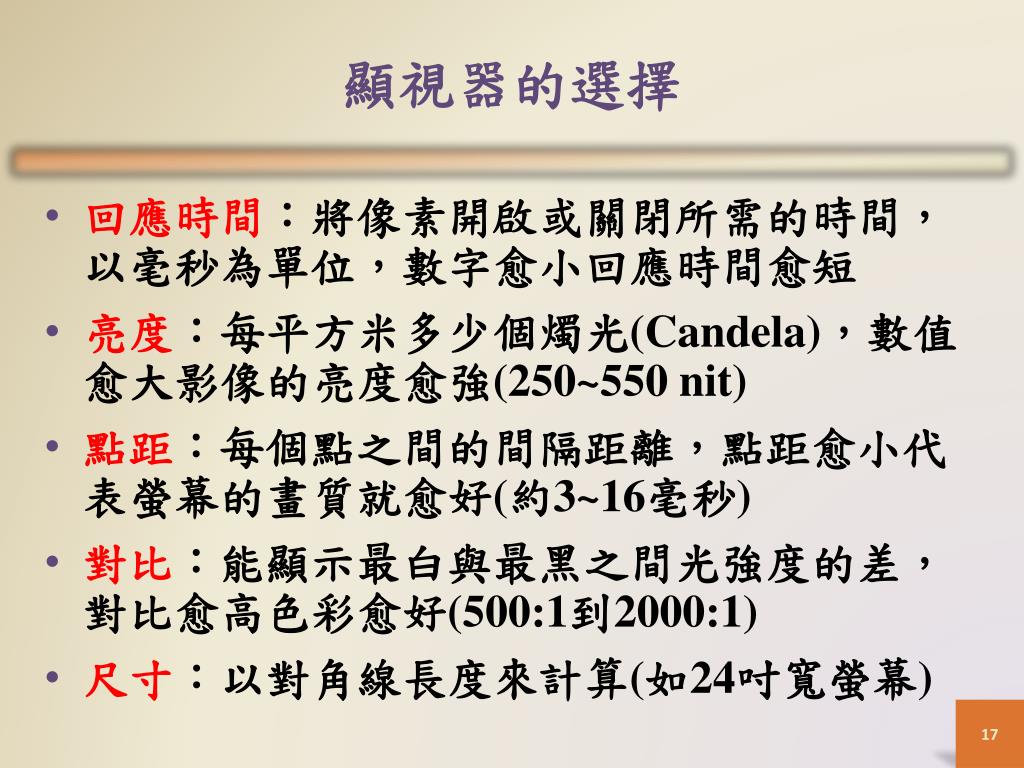

  14. 顯視器的選擇 • 回應時間:將像素開啟或關閉所需的時間,以毫秒為單位,數字愈小回應時間愈短 • 亮度:每平方米多少個燭光(Candela),數值愈大影像的亮度愈強(250~550 nit) • 點距:每個點之間的間隔距離,點距愈小代表螢幕的畫質就愈好(約3~16毫秒) • 對比:能顯示最白與最黑之間光強度的差,對比愈高色彩愈好(500:1到2000:1) • 尺寸:以對角線長度來計算(如24吋寬螢幕)

  15. 圖像處理單元(GPU) • GPU控制顯示裝置上圖形的處理和顯示 • 顯示卡:VGA, Super VGA, XGA(Extended),有的會加記憶體或附散熱風扇,24位元深度(色彩深度)的顯示卡能顯示224 =1670萬種色彩 • VGA、DVI、S-video、HDMI、Display Port

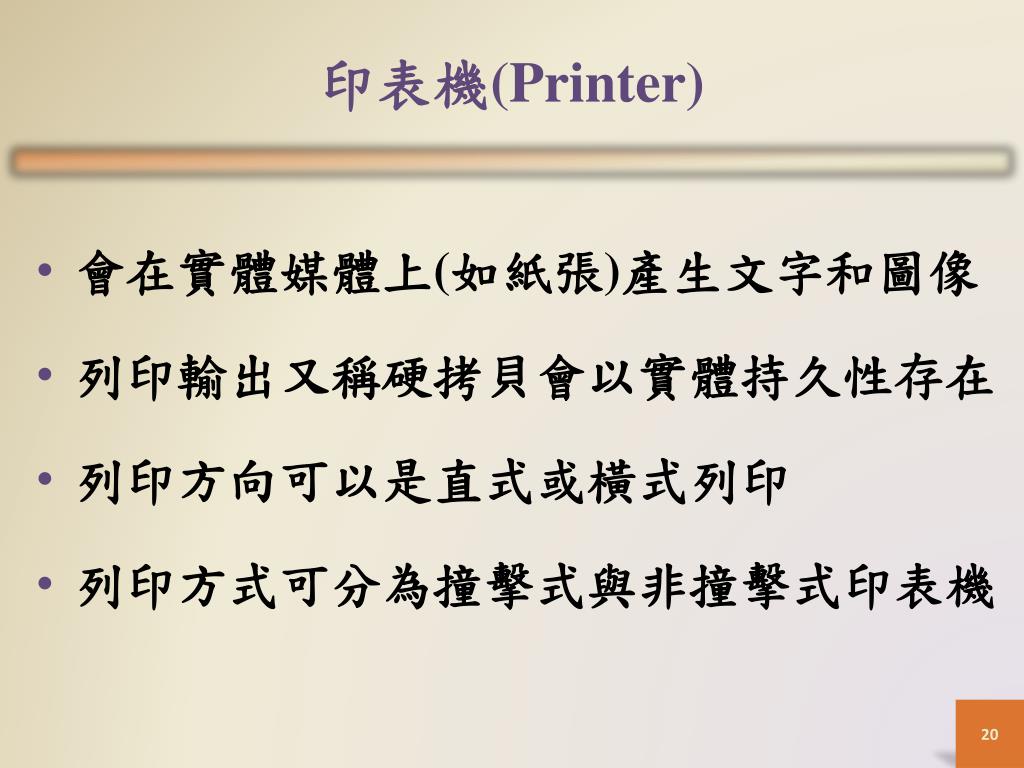

  16. 印表機(Printer) • 會在實體媒體上(如紙張)產生文字和圖像 • 列印輸出又稱硬拷貝會以實體持久性存在 • 列印方向可以是直式或橫式列印 • 列印方式可分為撞擊式與非撞擊式印表機

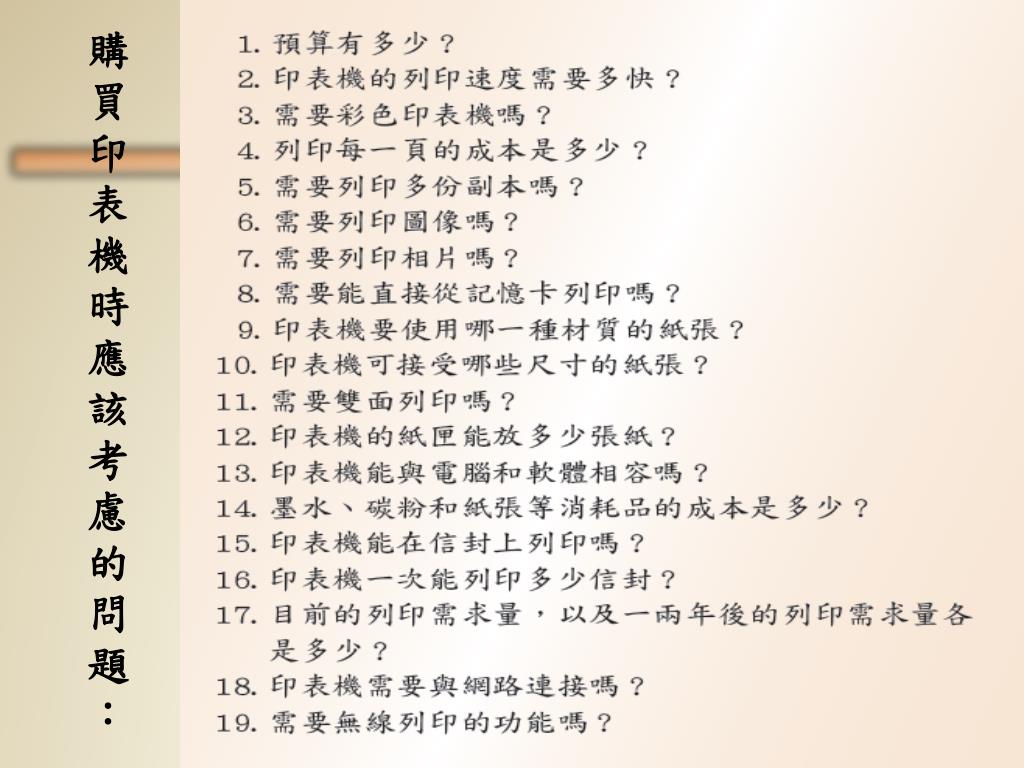

  17. 購買印表機時應該考慮的問題

  18. CH06 印表機

  19. 撞擊式印表機 (Impact Printer) • 以機械裝置對準與紙張接觸的墨水色帶撞擊,而產生字元與圖形(可複印) • 點陣式(Dot-Matrix Printer):利用列印頭機械裝置上的極小金屬撞針,撞擊色帶而產生列印影像 • 行列式(Line Printer):一次可列印一整行的高速撞擊式印表機

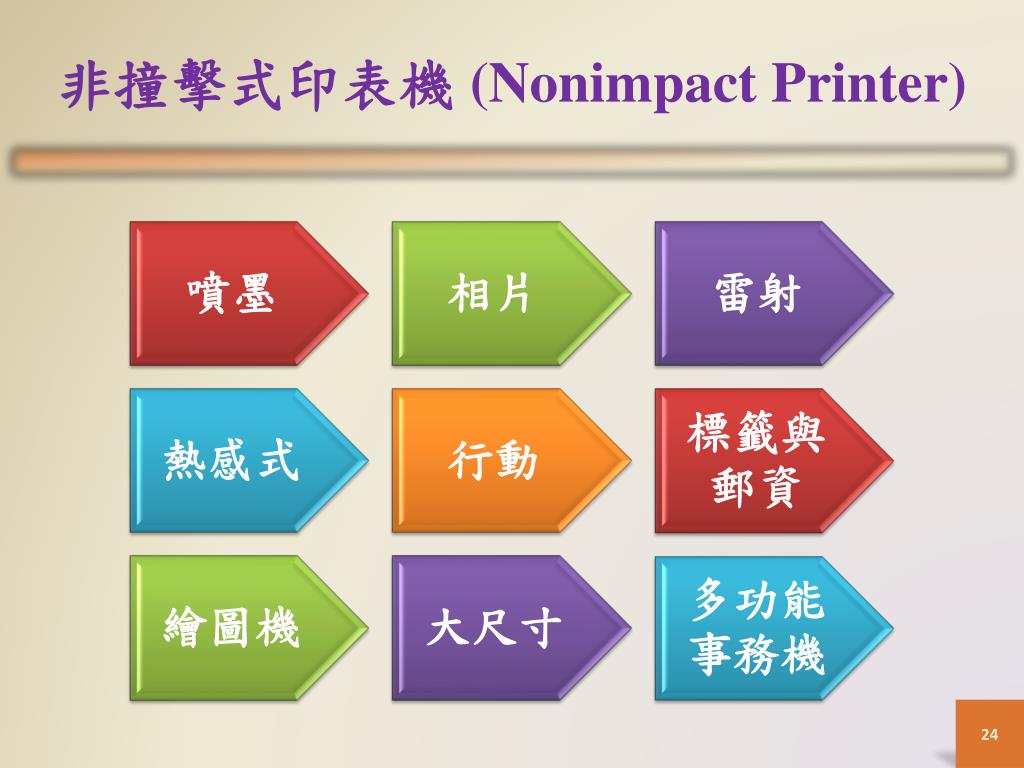

  20. 非撞擊式印表機(Nonimpact Printer)

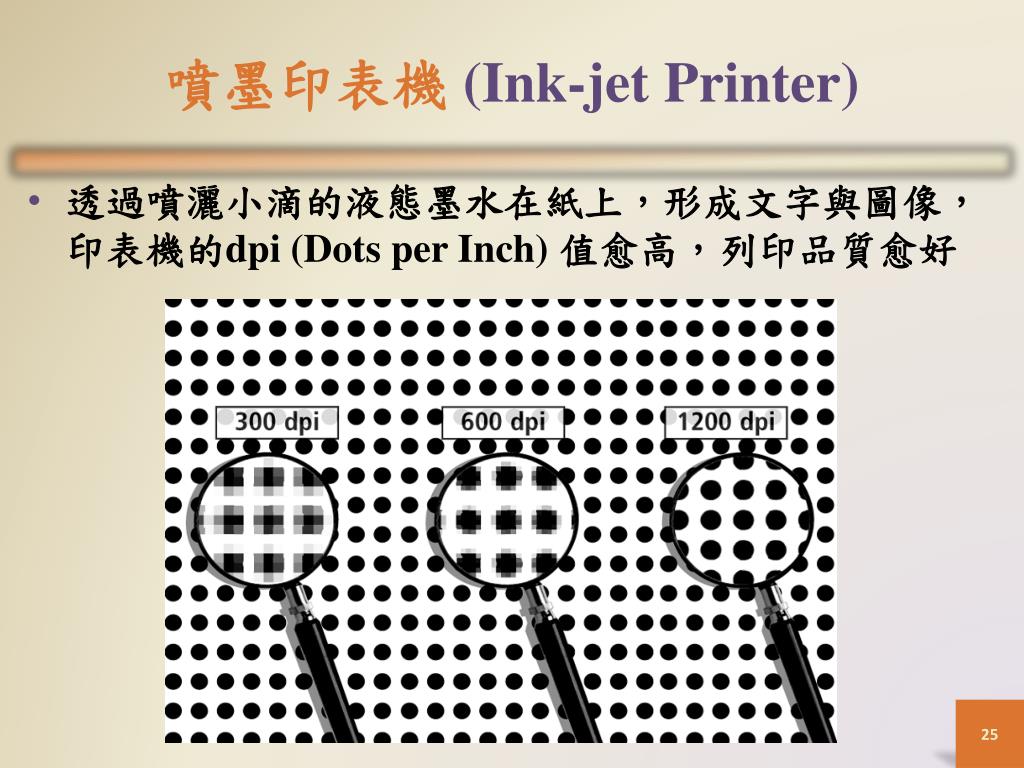

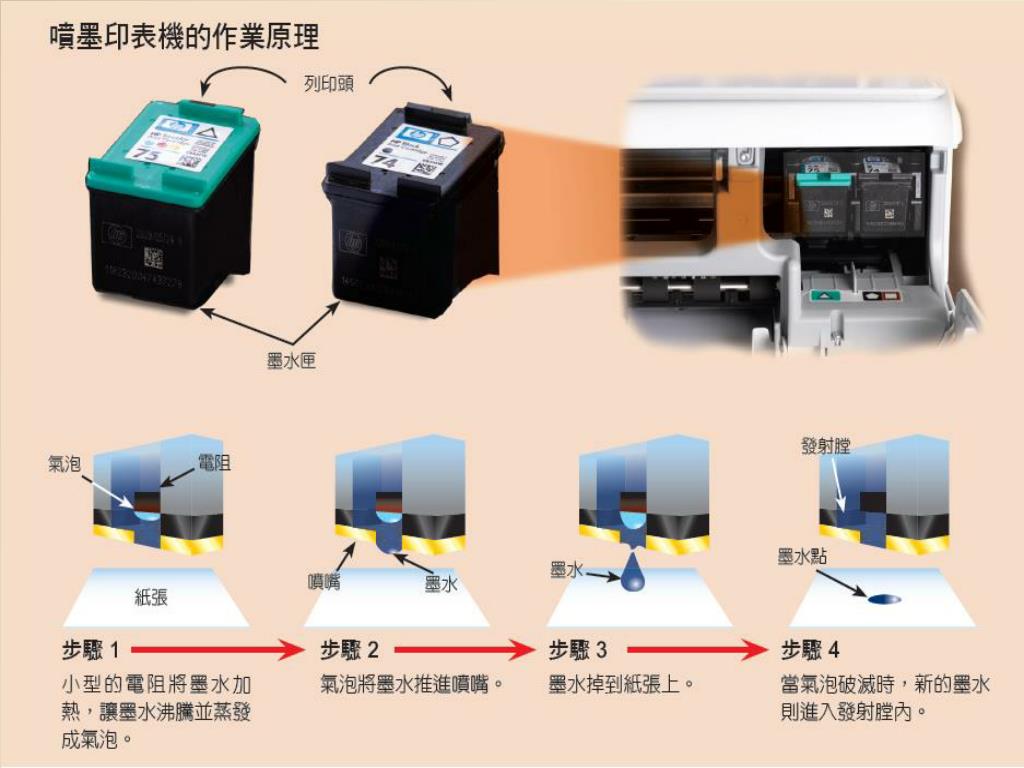

  21. CH06 噴墨印表機(Ink-jet Printer) • 透過噴灑小滴的液態墨水在紙上,形成文字與圖像,印表機的dpi (Dots per Inch) 值愈高,列印品質愈好

  22. CH06

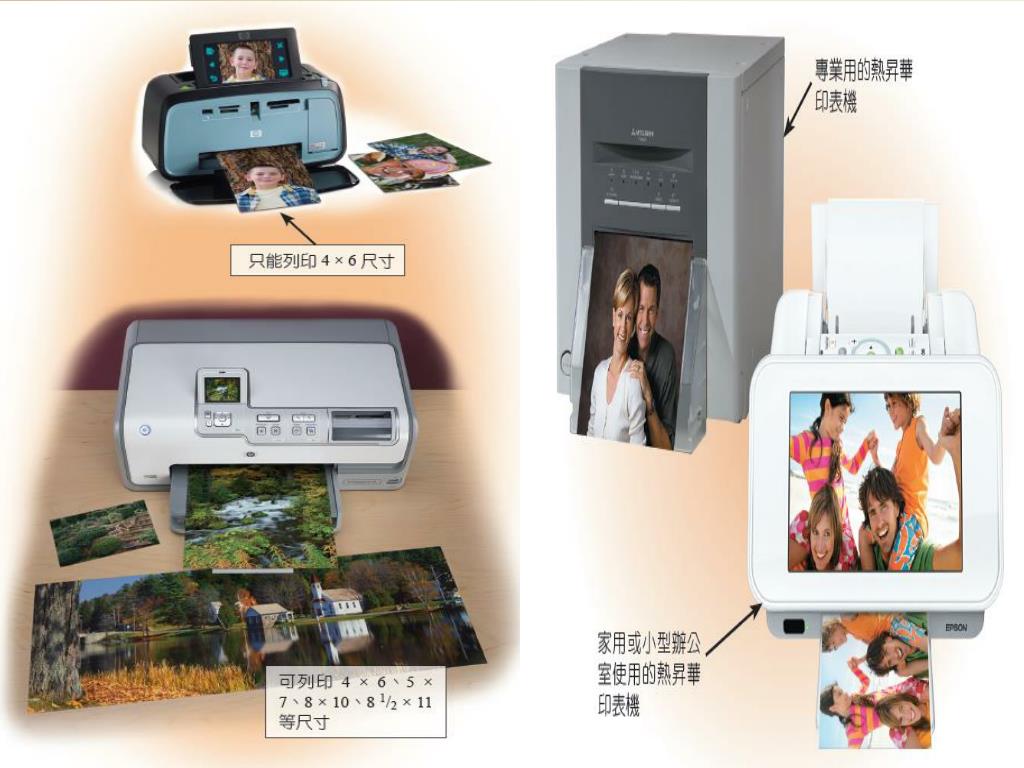

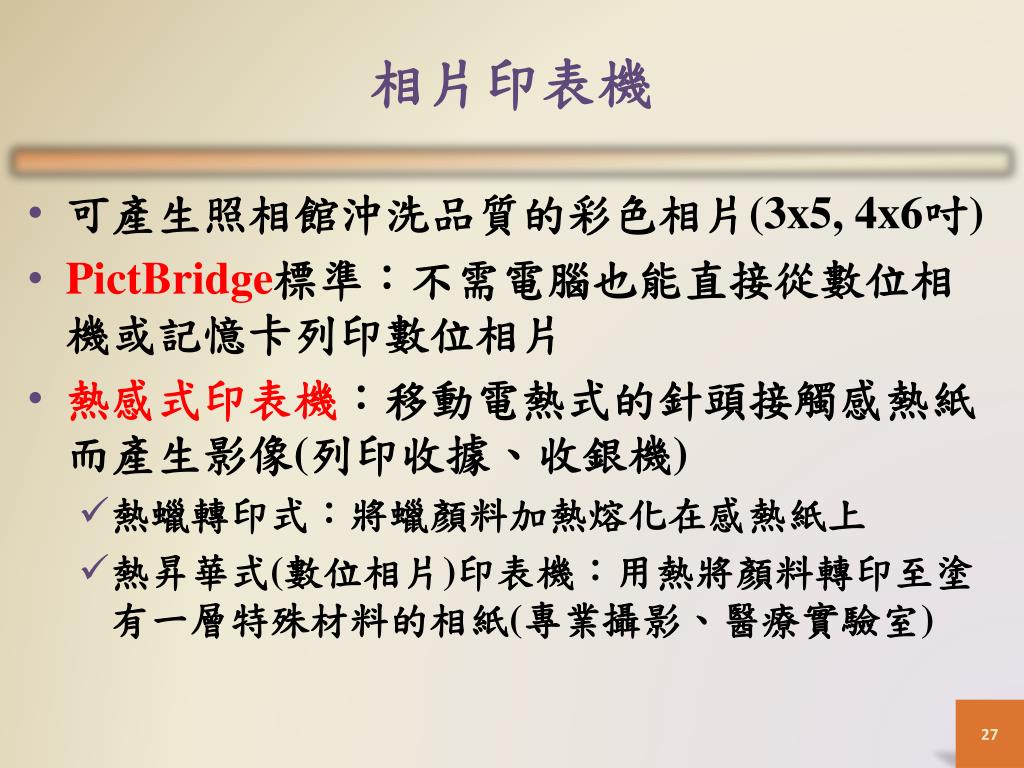

  23. 相片印表機 • 可產生照相館沖洗品質的彩色相片(3x5, 4x6吋) • PictBridge標準:不需電腦也能直接從數位相機或記憶卡列印數位相片 • 熱感式印表機:移動電熱式的針頭接觸感熱紙而產生影像(列印收據、收銀機) • 熱蠟轉印式:將蠟顏料加熱熔化在感熱紙上 • 熱昇華式(數位相片)印表機:用熱將顏料轉印至塗有一層特殊材料的相紙(專業攝影、醫療實驗室)

  24. CH06

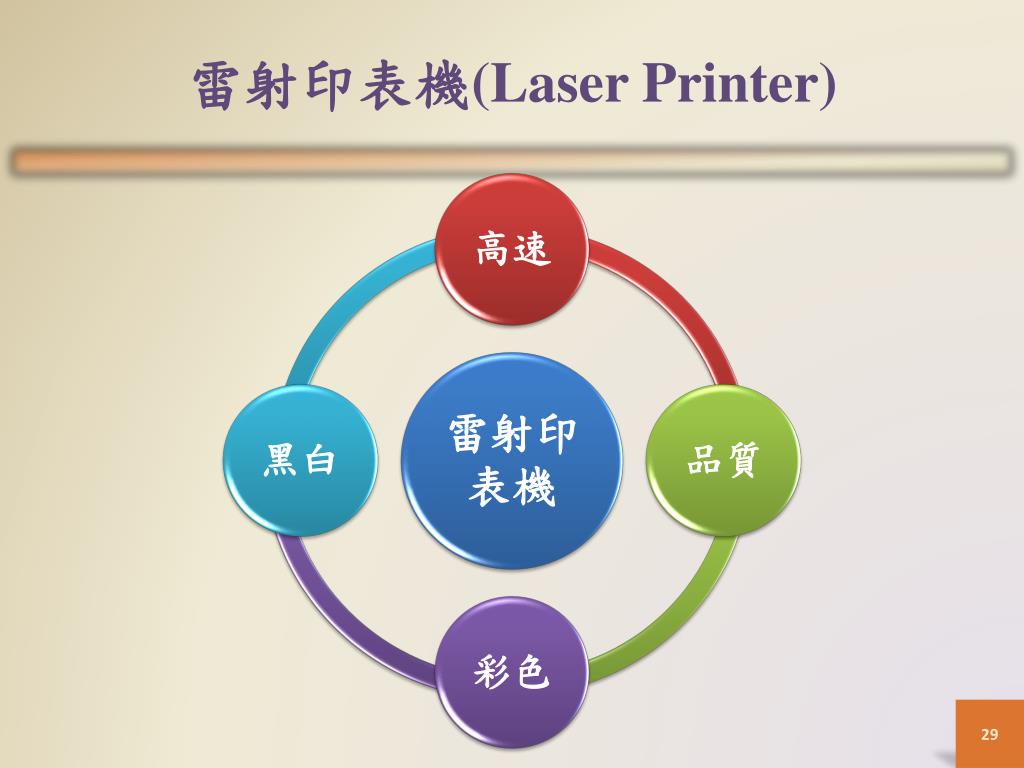

  25. 雷射印表機(Laser Printer)

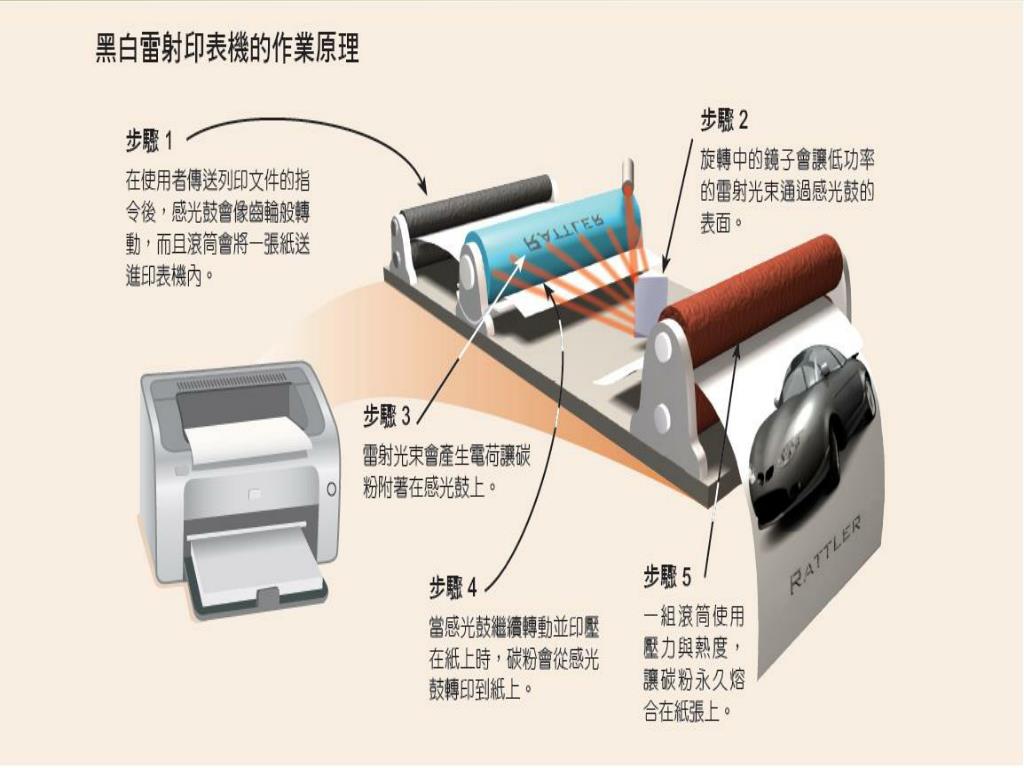

  26. CH06

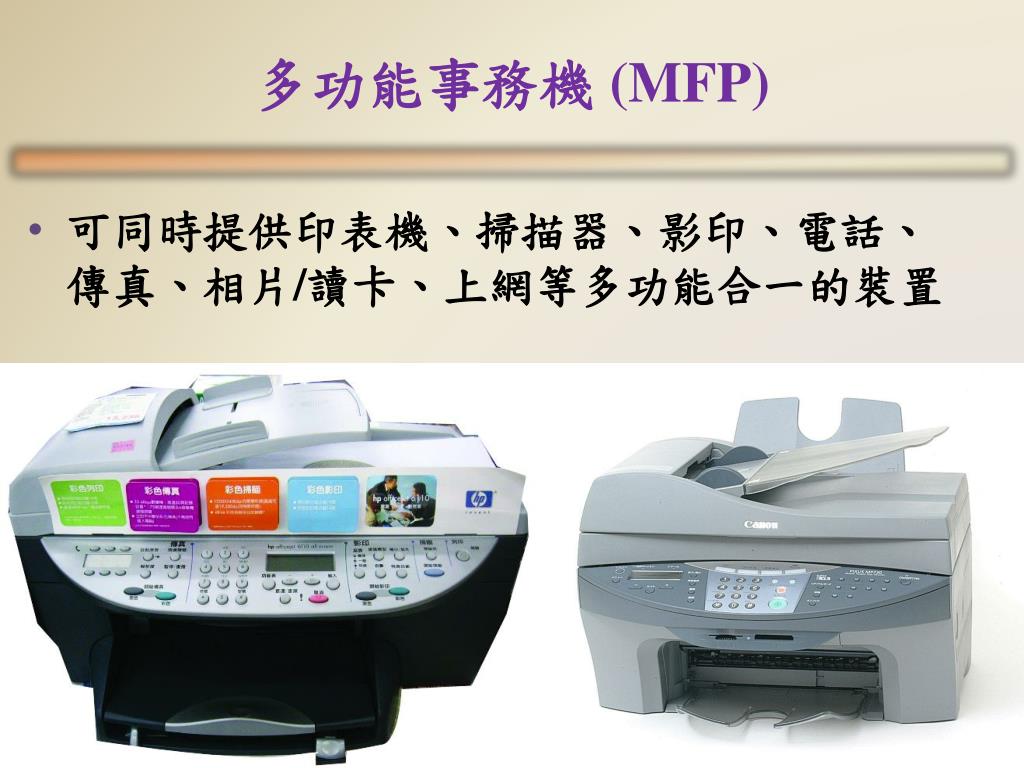

  27. CH06 多功能事務機(MFP) • 可同時提供印表機、掃描器、影印、電話、傳真、相片/讀卡、上網等多功能合一的裝置

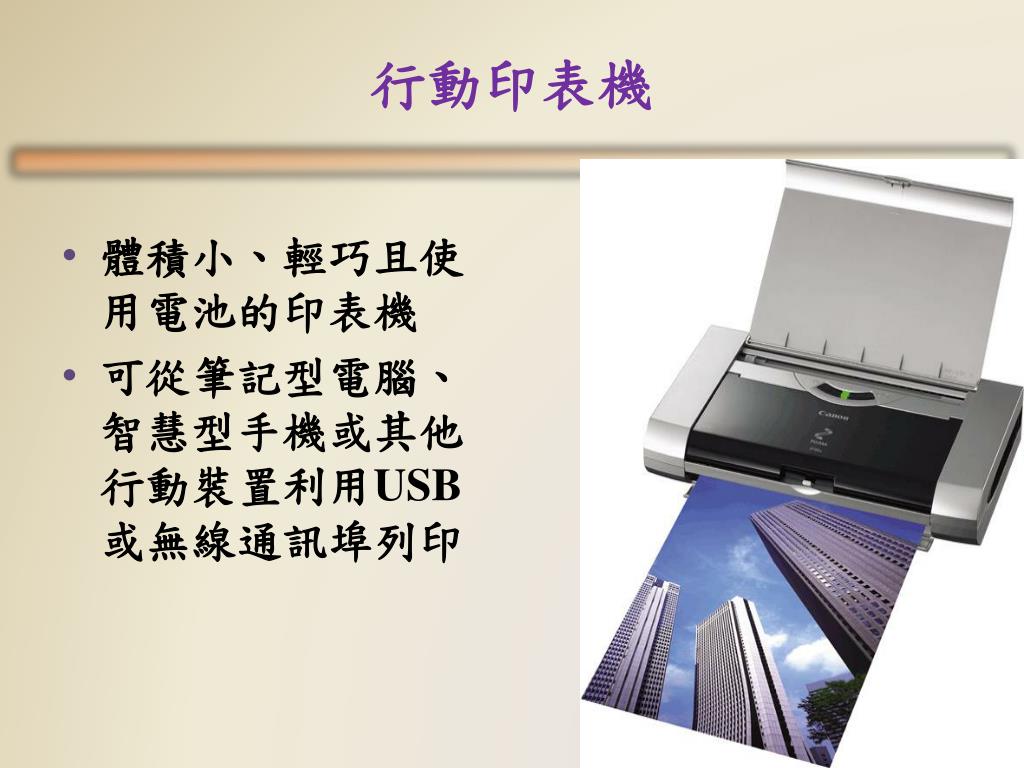

  28. 行動印表機 • 體積小、輕巧且使用電池的印表機 • 可從筆記型電腦、智慧型手機或其他行動裝置利用USB或無線通訊埠列印

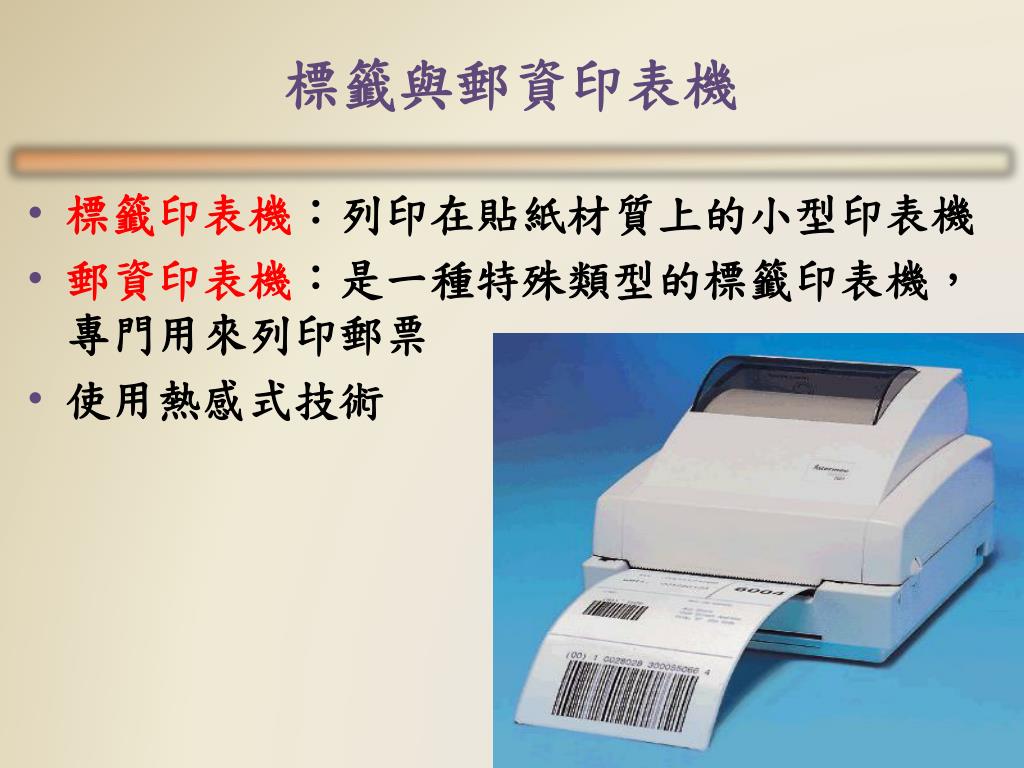

  29. 標籤與郵資印表機 • 標籤印表機:列印在貼紙材質上的小型印表機 • 郵資印表機:是一種特殊類型的標籤印表機,專門用來列印郵票 • 使用熱感式技術

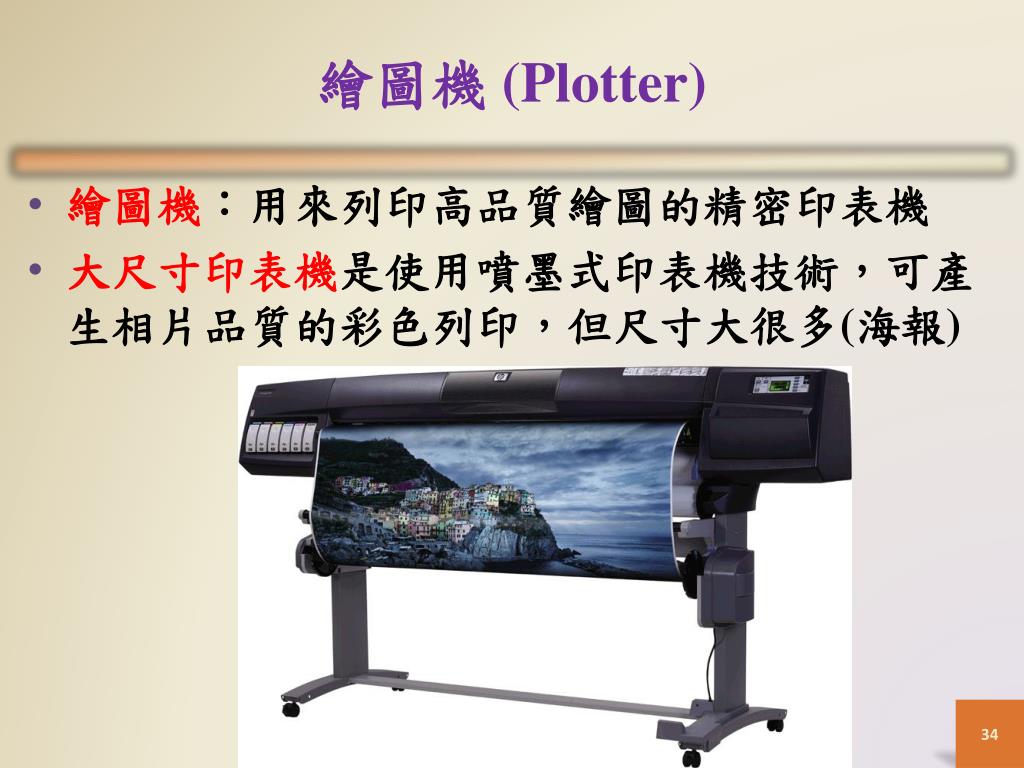

  30. CH06 繪圖機 (Plotter) • 繪圖機:用來列印高品質繪圖的精密印表機 • 大尺寸印表機是使用噴墨式印表機技術,可產生相片品質的彩色列印,但尺寸大很多(海報)

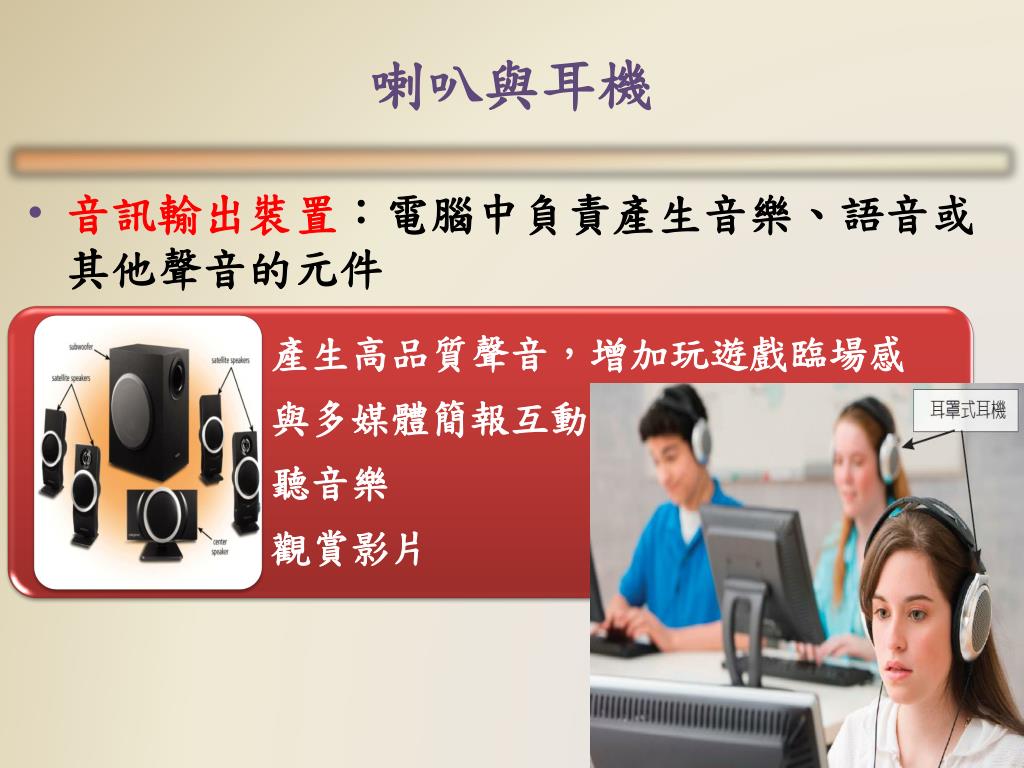

  31. 喇叭與耳機 • 音訊輸出裝置:電腦中負責產生音樂、語音或其他聲音的元件

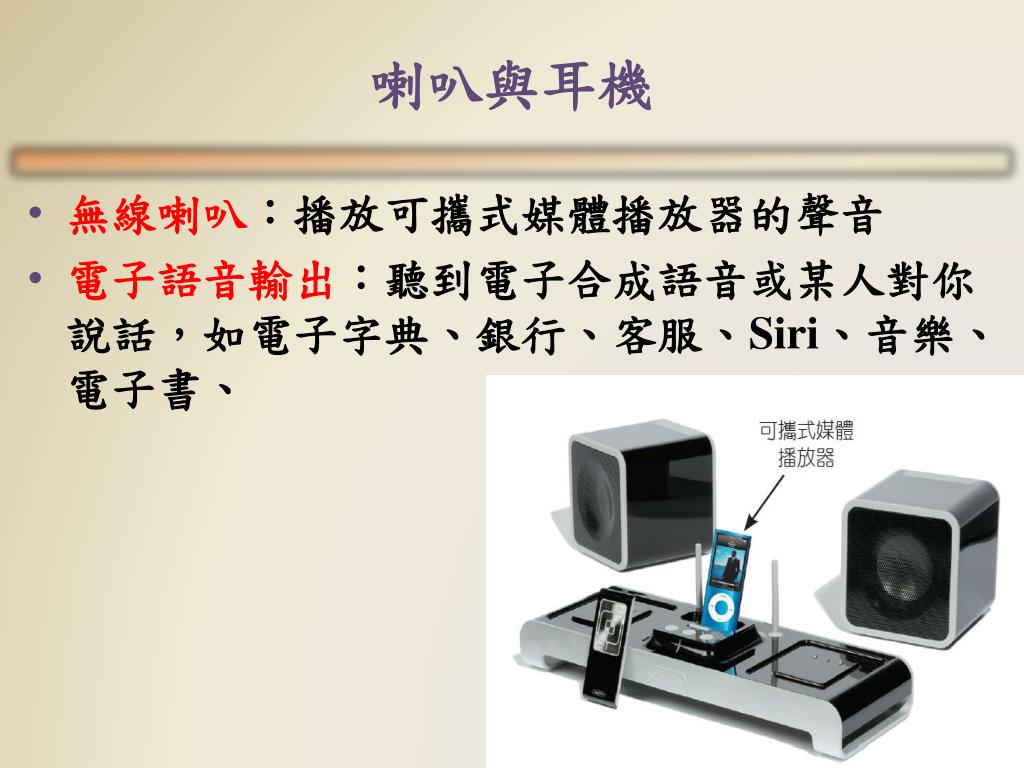

  32. 喇叭與耳機 • 無線喇叭:播放可攜式媒體播放器的聲音 • 電子語音輸出:聽到電子合成語音或某人對你說話,如電子字典、銀行、客服、Siri、音樂、電子書、

  33. 其他輸出

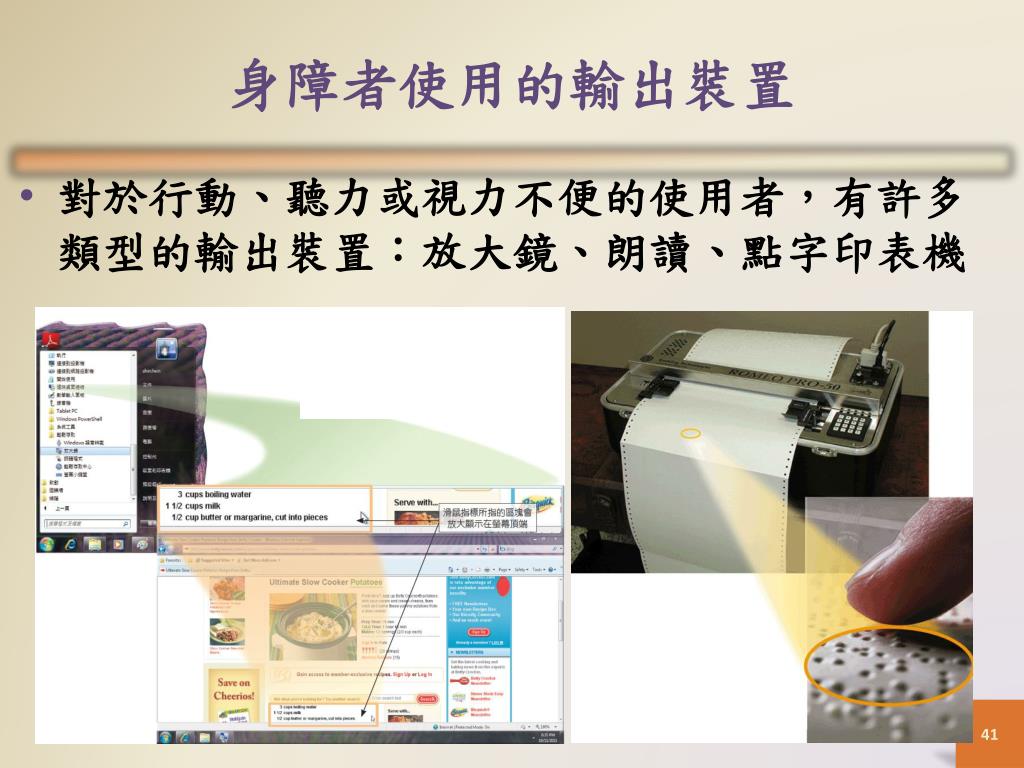

  34. 身障者使用的輸出裝置 • 對於行動、聽力或視力不便的使用者,有許多類型的輸出裝置:放大鏡、朗讀、點字印表機

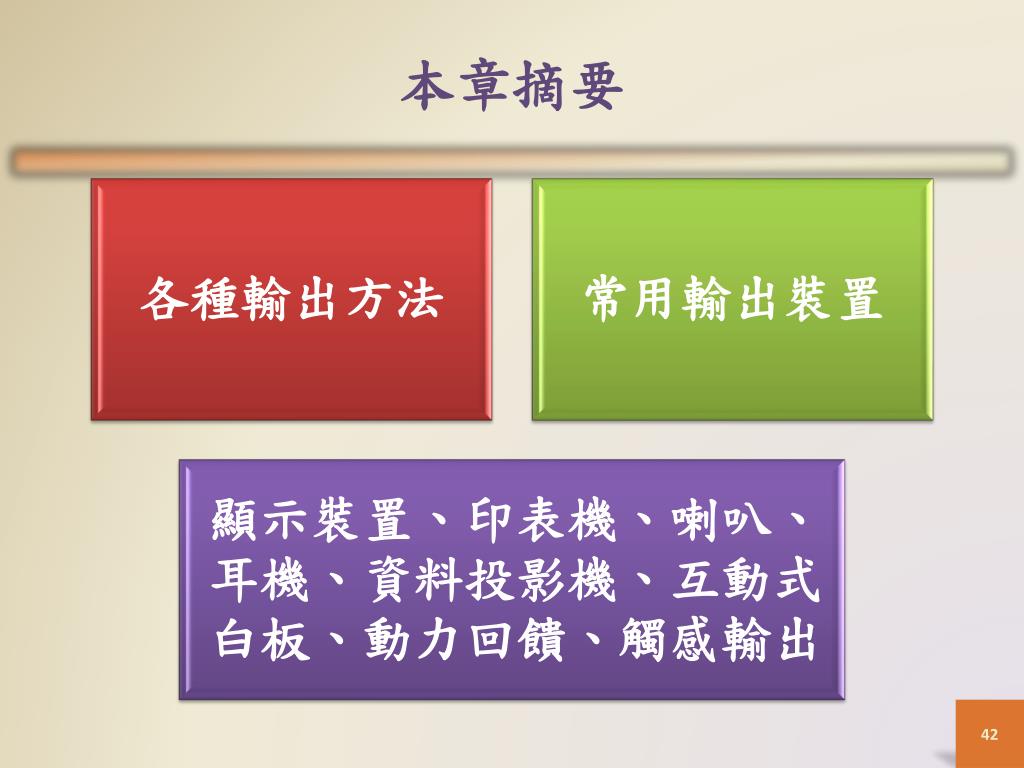

  35. 本章摘要
