Exercícios de cálculo do fator de fricção

Exercícios de cálculo do fator de fricção. Exemplo 1. Calcular o fator de atrito de Fanning em uma tubulação de 0,05 m de diâmetro interno onde escoa óleo de soja. Considerar os dados e velocidades abaixo: Fluido Newtoniano ρ = 800 Kg/m 3 μ = 40 cP v = 0,5 m/s v = 5 m/s. Re = D.v. ρ.

tarika
Download Presentation

Exercícios de cálculo do fator de fricção

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Exercícios de cálculo do fator de fricção • Exemplo 1.Calcular o fator de atrito de Fanning em uma tubulação de 0,05 m de diâmetro interno onde escoa óleo de soja. Considerar os dados e velocidades abaixo: • Fluido Newtoniano • ρ = 800 Kg/m3 • μ = 40 cP • v = 0,5 m/s • v = 5 m/s

  2. Re = D.v.ρ μ a) v = 0,5 m/s Re = 500 < 2100 REGIME LAMINAR Ff = 16/Re Ff = 0,032

  3. Re = D.v.ρ μ b) v = 5 m/s Re = 5.000 > 2100 REGIME TURBULENTO Diagrama de Moody

  4. Diagrama de Moody fF = 0,0095 Re = 5.000

  5. Exemplo 2. • Calcular o fator de atrito de Fanning numa tubulação de 0,05 m de diâmetro onde está escoando purê de banana a 120 ºF. Considerar os dados e velocidades abaixo: • Fluido Pseudoplastico • ρ = 1019 kg/m3 • k = 1,15 kg.sn-2/m • n = 0,478 • v = 0,5 m/s • v = 5 m/s

  6. a) v = 0,5 m/s ReLP = 194 (ReLP)crítico = 2491 ReLP< (ReLP)crítico REGIME LAMINAR fF = 16/ReLP fF = 0,082

  7. b) v = 5 m/s ReLP = 6467 (ReLP)crítico = 2491 REGIME TURBULENTO ReLP > (ReLP)crítico

  8. Diagrama de Dodge-Metzner fF = 0,0055 ReLP = 6467 n = 0,478

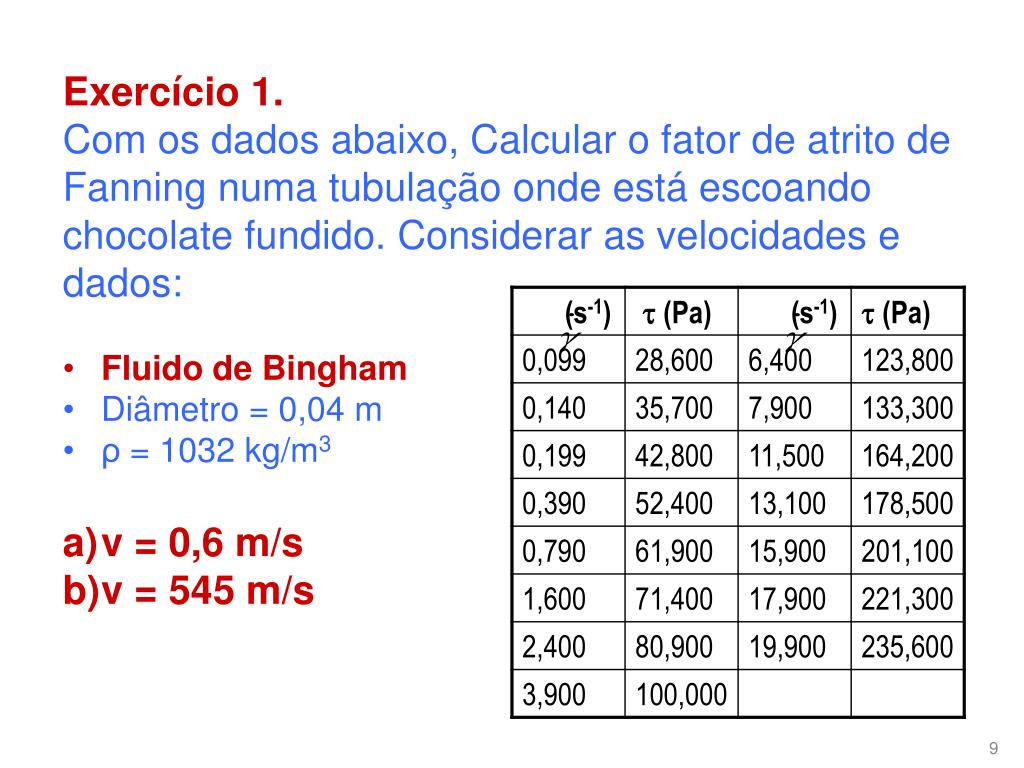

  9. Exercício 1. • Com os dados abaixo, Calcular o fator de atrito de Fanning numa tubulação onde está escoando chocolate fundido. Considerar as velocidades e dados: • Fluido de Bingham • Diâmetro = 0,04 m • ρ = 1032 kg/m3 • v = 0,6 m/s • v = 545 m/s

  10. Exercício 2. Com os dados abaixo, calcular o fator de atrito de Fanning no caso de uma tubulação onde está escoando chocolate fundido. Considerar os dados seguintes: • Fluido • Herschel-Bulkley • Diâmetro = 0,06 m • ρ = 1038 kg/m3 • v = 0,5 m/s • v = 35 m/s
