Mother board

1. Mother board Informations for Physics

2. Mother Board (Main Board) • Chipset • Slot • CPU & CPU Pen • Master Slave • Port • PnP, IEEE, SCSI • Now

3. Chipset • 역할 데이터의 흐름을 원활하게 하기 위해 데이터 이동통로인 버스를 통제하고 감독

4. Chipset • 구조

5. Chipset • North Bridge -CPU-메모리-AGP를 담당 -MCH로 변화함 • South Bridge -USB/IDE/키보드/마우스 등을 담당 -현재는 PCI Slot도 담당 -ICH로 변화함

6. Chipset • 종류 메인보드는 CPU에 맞는 것이 따로 있다. 그래서 메인보드를 구입하려면 선택한 CPU를 지원하는지 확인해야 한다.

7. Slot • 역할 슬롯은 기본적인 PC부품을 장착하기 위한 장치로 버스(BUS)와 연결되어 있어 각종 카드와 CPU 및 램 간에 데이터를 주고받을 수 있게 해준다.

8. Slot • 종류 -AGP -PCI -ISA

9. Slot • AGP Slot 3차원 그래픽이 발달하면서 더욱 빠른 속도로 동작하는 데이터 전송 버스가 필요해짐에 따라 PCI보다 두 배 이상 빠른 AGP (Accelerated Graphics Port) 슬롯이 개발, 데이터 전송 속도가 PCI보다 빠르기 때문에 데이터 전송량이 많은 3D 그래픽 카드에 적합

10. Slot • AGP의 특징 -PCI에 비해 더 빠른 수행가능 -시스템 메모리로의 직접적 접근 가능 -32비트의 버스로 66MHz로 작동 -속도향상을 위해 pipelining 이용 -sideband addressing 이용

11. Slot • AGP Slot

12. Slot • PCI Slot (주변소자 상호연결) PCI (Peripheral Component Interconnect)는 윈도우가 등장하면서 대용량 데이터의 고속 전송이 필요해지자 인텔에서 개발한 32비트 데이터 전송 버스, ISA슬롯보다 크기가 작고 IRQ공유, 플러그 앤 플레이를 지원하기 때문에 최근 출시되는 주변장치는 대부분 PCI슬롯을 사용

13. Slot • ISA Slot ISA (Industry Standard Architecture)는 ‘아이사’ 라고 불리며, 모든 PC에서 사용하고 있는 저속 시스템 버스, 속도가 느려 빠른 장치에는 사용되지 않으며 모뎀, 사운드 카드, 랜 카드 등에 사용된다. 거의 사라지고 있는 슬롯

14. CPU & CPU Pen

15. CPU & CPU Pen

16. Master Slave • IDE (Integrated Driver Electronics)방식 • EIDE (Enhanced IDE) 방식

17. Master Slave • IDE (Integrated Driver Electronics)방식 80486까지 주로 사용되던 인터페이스 방식이다 하드 디스크를 2대까지 연결할 수 있으며, 528MB까지 용량을 지원한다. IDE 하드디스크는 하나의 케이블(포트)에 두 개의 장치를 연결할 수 있는데, 두 개의 장치는 ‘마스터’와 ‘슬레이브’라는 이름으로 구분해야 PC가 혼동하지 않는다.

18. Master Slave • EIDE (Enhanced IDE) 방식 펜티엄 이후부터 지원하는 인터페이스 방식, 4개까지 주변기기 장착이 가능하며 별도의 추가 장비 없이 EIDE 장치만 구입하면 사용할 수 있다. EIDE 방식에는 Primary와 Secondary 수개의 커넥터가 제공된다. 각 커넥터에 각각 2개의 장치를 연결 가능하다.

19. Port • 기능 프린터나 모뎀과 같은 외부 장치를 꽂을 수 있는 컴퓨터 뒤에 있는 커넥터(connector)로 컴퓨터와 장치간의 명령어나 데이터를 전송

20. Port • 종류 -직렬포트 -병렬포트 -PS2포트 -USB포트

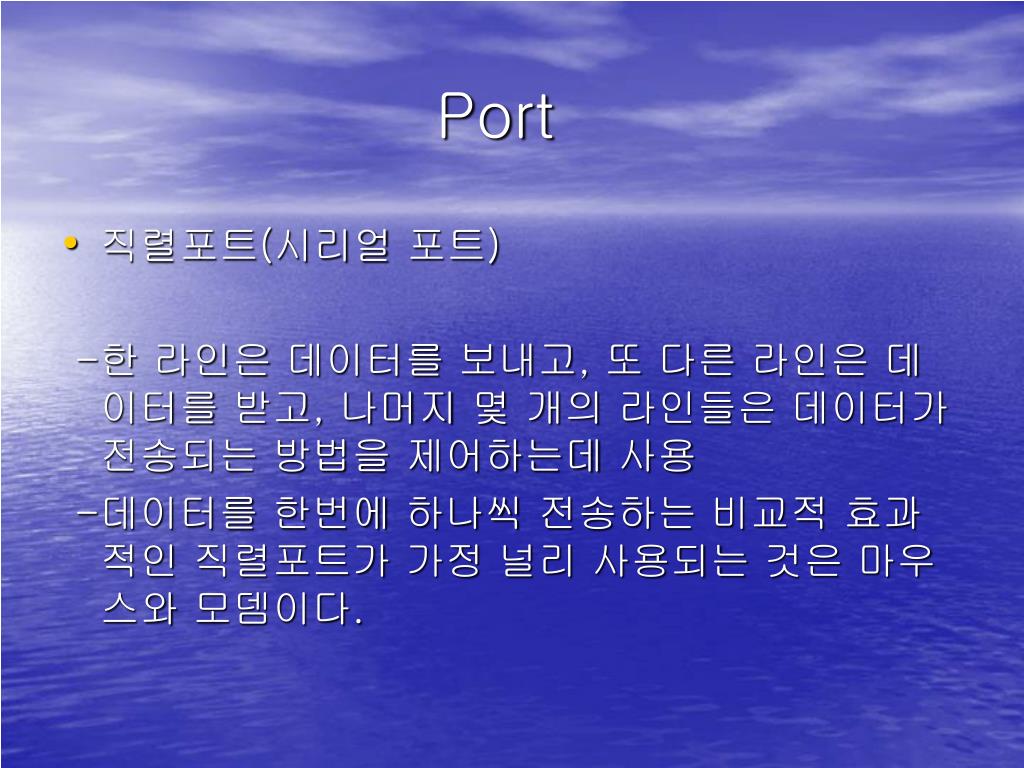

21. Port • 직렬포트(시리얼 포트) -한 라인은 데이터를 보내고, 또 다른 라인은 데이터를 받고, 나머지 몇 개의 라인들은 데이터가 전송되는 방법을 제어하는데 사용 -데이터를 한번에 하나씩 전송하는 비교적 효과적인 직렬포트가 가정 널리 사용되는 것은 마우스와 모뎀이다.

22. Port • 병렬포트(페러렐 포트) -동시에 8개의 선을 통해 8비트의 데이터 전송 -실제로 병렬 포트만 사용 -두 PC 간의 파일 전송에도 사용되며, 노트북에 병렬 포트로 연결하여 사용할 수 있는 주변기기도 대중화되기 시작

23. 시리얼과 페러렐의 현재 -최근 패러렐 방식보다는 시리얼 방식을 선호하는 추세 ( ex. USB 2.0와 IEEE1394 ) -페러렐은 노이즈가 심함 -시리얼은 저렴한 비용으로 속도를 높일 수 있음

24. 시리얼과 페러렐의 현재

25. Port

26. Port • PS2포트 -마우스나 키보드를 PC에 접속하기위해 IBM이 개발한 포트 -빠른 전송을 필요로 하는 프린터를 연결할 때 사용

27. Port • USB포트 *USB (Universal Serial Bus) ; 범용 직렬 버스 *USB는 윈도우98의 출시와 더불어 관심을 끌게 된 직렬 포트의 일종으로서, 오디오플레이어, 조이스틱, 키보드, 전화, 스캐너 및 프린터 등과 같은 주변기기와 컴퓨터 간의 플러그 앤 플레이 인터페이스 *USB의 원리는 직렬 포트와 동일하지만 직렬 포트보다 더 빠르고, 연결하기 편리 *하나의 포트를 다수의 포트로 나누어주기 때문에 다양한 주변장치를 연결

28. PnP (Plug and Plug) • 컴퓨터에 필요한 주변장치를 컴퓨터에 설치하고 컴퓨터는 그 장치가 컴퓨터에 설치되었음을 인식할 수 있는 능력을 주는 표준

29. IEEE • IEEE 1394 고성능 직렬 버스는 FireWire 이라고도 한다. • PC에 주변장치들을 접속하는 새로운 표준으로서, 애플컴퓨터가 개발 • FireWire는 한 개의 플러그와 소켓 접속으로 최대 63개까지의 주변장치들이 부착될 수 있으며, 각 장치는 최고 400 Mbps의 속도로 데이터를 전송가능

30. SCSI • SCSI(Small Computer System Interface) 는 내외장 주변기기를 7개 이상 연결할 수 있으며 속도가 빠르고 호환성이 좋다. • SCSI 방식으로 하드 디스크를 추가하려면 별도의 SCSI 인터페이스 카드를 구입해야 한다.

31. Now… • Dual Channel -메모리의 대역폭을 두 배로 늘림 -CPU와 메모리의 병목현상을 효과적으로제거, 그럼으로써 CPU-Main Board-RAM 사이의 동기화가 가능해짐

32. THANKS ! Imagination is more important than Knowledge !
