Представляет : Михаил Зайцев – SCM Group , Москва

2. Представляет: Михаил Зайцев – SCM Group,Москва

3. Elmag superfici Специалисты в области покраски с постоянно растущим полем деятельности

4. НАША ИСТОРИЯ 1946 основание компании Elmag. Импорт спецоборудования из Германии и производство классических деревообрабатывающих станков. 1962-1970 основание компании Valtorta. Представление на итальянском рынке первой лаконаливной машины и выпуск первой комбинированной двухвальцовой машины для нанесения лака. 1975приобретение компании Superall, позволившее создать Divisione Superfici - компаниюпо производству законченных установок и линий для покраски дерева. 1995 Valtorta присоединяется к группе Elmag. Эта встреча дала силу новым совместным действиям, позволившим создать группу компаний по производству покрасочного оборудования.

5. НАША ИСТОРИЯ 2004 присоединение к группеSCM Присоединившись к SCM Group, компанияELMAGсо своими маркамиSUPERFICIиVALTORTAполучила доступ к мощным технологическим, организационными и финансовым ресурсам, что позволяло ей полностью реализовать свой потенциал роста.

6. Nuovo logo valtorta Linea di prodotto elmag

7. Области деятельности ДЕРЕВО СТЕКЛО

8. Области деятельности ПОЛИГРАФИЯ ПЛАСТМАССЫ

9. ДЕРЕВО ОБОРУДОВАНИЕ ДЛЯ ПОКРАСКИ ПЛИТ плоские поверхности рельефные поверхности

10. ДЕРЕВО ПРОФИЛЬНЫЙ ПОГОНАЖ Оборудование для отделки погонажа (реек) - ОКОННЫЕ КОНСТРУКЦИИ - 3D ЭЛЕМЕНТЫ Оборудование для трехмерной отделки

11. СХЕМА ПОДБОРА ПОКРАСОЧНОГО ОБОРУДОВАНИЯ Геометрические и физические характеристики основы Требуемая отделка Производитель-ность Сопутствующие условия - Доступные площади - Уровень автоматизации и технологий - Законодательные ограничения - Условия окружающей среды - Вспомогательное оборудование - Схема производства - Тип материала основы - Тип наносимого продукта - Размеры - Допуски - Поверхности и кромки - Требуемая производительность - Гибкость производства - Тип лакокрасочного материала - Цвет и глянец - Характеристики поверхности Анализ цикла покраски Разработка технического решения

12. Требования к получаемой поверхности Возможные типы отделки: Открытые поры Частично закрытые поры Закрытые поры

13. Требования к получаемой поверхности Возможные типы отделки: Глянцевая Матовая Прозрачная Прозрачная Матовая Глянцевая Окрашенная Окрашенная

14. Требования к получаемой поверхности Характеристики поверхности: Стойкость к царапинам Стойкость к химическим продуктам Степень блеска лакокрасочного покрытия Прочие характеристики лакокрасочного покрытия: твердость, стойкость к перепадам температуры …

15. Требования к получаемой поверхности Геометрические и физические характеристики основы Материал массив шпон ДВП ДСП МДФ Размеры и допуски

16. Требования к получаемой поверхности Геометрические и физические характеристики основы Verniciatura a velo Плоские поверхности возможные способы Verniciatura a velo Рельефные поверхности Verniciatura a velo необходимый способ

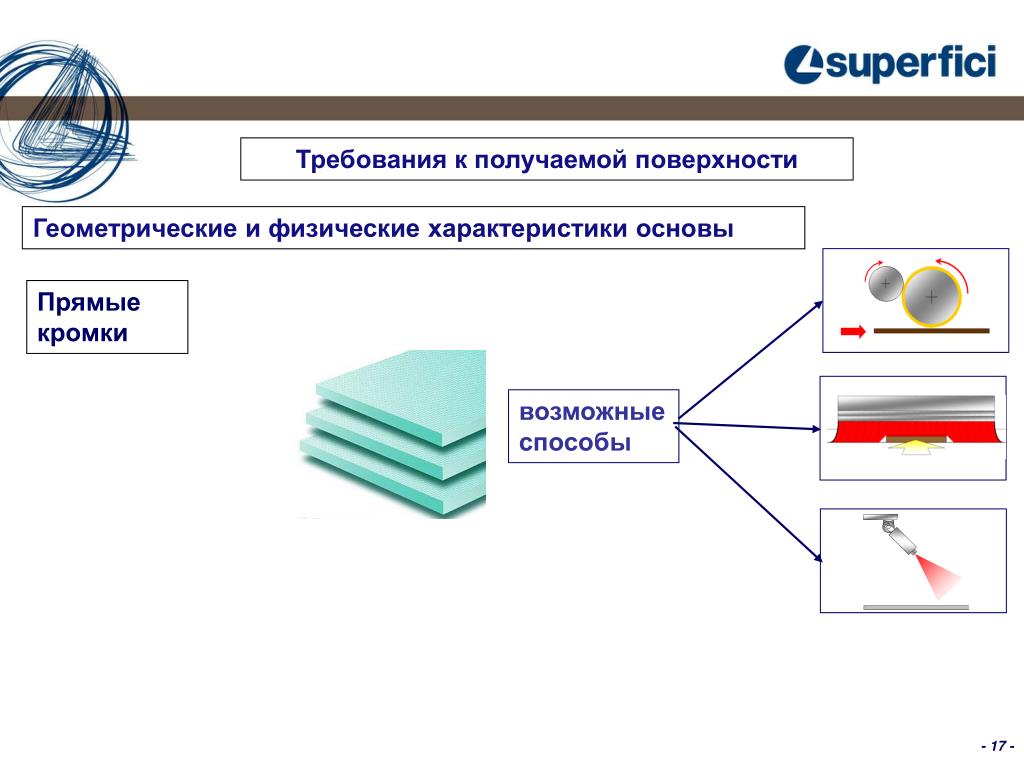

17. Требования к получаемой поверхности Геометрические и физические характеристики основы Verniciatura a velo Прямые кромки Verniciatura a velo возможные способы Verniciatura a velo

18. Требования к получаемой поверхности Геометрические и физические характеристики основы Verniciatura a velo Профильные кромки Verniciatura a velo возможные способы Verniciatura a velo

19. РАСПЫЛИТЕЛЬНЫЕ ПОКРАСОЧНЫЕ УСТАНОВКИ • В методе автоматического распыления лакокрасочный материал наносится • в форме мельчайших капель. • Преимущества: • универсальный метод для покраски плоских и рельефных поверхностей; • очень гибкий метод; • позволяет наносить лакокрасочный материал на кромки плит; Недостатки: • производительность ниже, чем у вальцовой покраски и покраски наливом; • более долгий производственный цикл по сравнению с вальцовой покраской; • эффективность расходования лакокрасочного материала ниже по сравнению с другими методами;

20. РАСПЫЛИТЕЛЬНЫЕ ПОКРАСОЧНЫЕ УСТАНОВКИ • ТИПЫ РАСПЫЛИТЕЛЬНЫХ УСТАНОВОК • В зависимости от схемы окрашивания можно различить три типа автоматических распылительных установок: • распылительная установка с качающейся кареткой • распылительная установка карусельного типа • покрасочный робот

21. РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА С КАЧАЮЩЕЙСЯ КАРЕТКОЙ В этом случае распылительные пистолеты совершают возвратно-поступательное перемещение вдоль направляющих, перпендикулярных направлению подачи заготовок. Скорость возвратно-поступательного перемещения измеряется в количестве циклов в минуту.

22. РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА С КАЧАЮЩЕЙСЯ КАРЕТКОЙ Система подачи заготовок и система возврата лакокрасочного материала ленточный конвейер с пластиковой лентойиустройством для возврата краски и очистки ленты Заход за границу детали при распылении • Существует несколько методов для возврата лакокрасочного материала и чистки транспортерной ленты. • Сухие методы: основываются исключительно на механическом удалении лакокрасочного материала. • Влажные методы: на транспортерную ленту распыляется тот же лакокрасочный материалили растворитель – он растворяет (“реактивирует”) засохший на ленте лакокрасочный материал и тем самым облегчает его последующее механическое удаление.

23. РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА С КАЧАЮЩЕЙСЯ КАРЕТКОЙ Одним из наиболее эффективных влажных методов очистки является так называемый метод“Scrape on wet” – “Скрести по сырому”: РАСТВОРИТЕЛЬ (ИЛИ ВОДА) ЛАКОКРАСОЧНЫЙ МАТЕРИАЛ МОЙКА ЛЕНТЫ ВОЗВРАТ ЛАКОКРАСОЧНОГО МАТЕРИАЛА

24. РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА С КАЧАЮЩЕЙСЯ КАРЕТКОЙ • обрезиненная транспортерная лента с бумажной защитой • Бумага впитывает избыток распыленного лакокрасочного материала и, тем • самым, защищает находящуюся под ней транспортерную ленту. • Преимущества: • большая гибкость, поскольку при таком методе не приходится выполнять промывку системы при переходе на новый тип (цвет) лакокрасочного материала; • промывка выполняется лишь в конце рабочей смены и занимает минимум времени; • экономия на растворителе, который в иных случаях тратится на мойку ленты; Недостатки: • стоимость бумаги; • невозможность возврата лакокрасочного материала.

25. Сухая фильтрация РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА С КАЧАЮЩЕЙСЯ КАРЕТКОЙ Вводимый в установку воздух вытягивается с боковых сторон транспортера, фильтруется от твердых частиц лакокрасочного материала и лишь затем выводится в окружающее пространство. Il rullo foto-inciso КАРТОННЫЕ ФИЛЬТРЫ FILTRI DI CARTONE Воздух последовательно проходит через два фильтрующих элемента: картонный фильтр и, затем, фильтр из синтетического материала, улавливающий наиболее мелкие частицы.

26. РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА С КАЧАЮЩЕЙСЯ КАРЕТКОЙ Сухая фильтрация КАРТОННЫЙ ФИЛЬТР СИНТЕТИЧЕСКИЙ ФИЛЬТР

27. РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА С КАЧАЮЩЕЙСЯ КАРЕТКОЙ ВОДЯНАЯ ЗАВЕСА ВАННА СОЕДИНЕНИЕ С ОЧИСТНЫМ УСТРОЙСТВОМ

28. COMPACT SPRAY Plus Чем меньше, тем больше Меньшая площадь, меньшая стоимость, меньшая сложность, Большая прибыль

29. M a g n u m 3 Без ограничения скорости Высокопроизводительная распылительная установка

30. Автоматические линии распылительной покраски Автоматические покрасочные линии с распылительными установками или роботами в комбинации с вертикальными или тоннельными сушильными камерами. Универсальные технические решения для любого производства.

31. РОБОТИЗИРОВАННАЯ РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА VALTORTA BRAVOROBOT Покраска щитовых деталей производится внутри покрасочной камеры посредством робота-манипулятора. Система выполняет рабочую программу покраски, автоматически адаптируя ее под геометрические характеристики пошагово подаваемых заготовок.

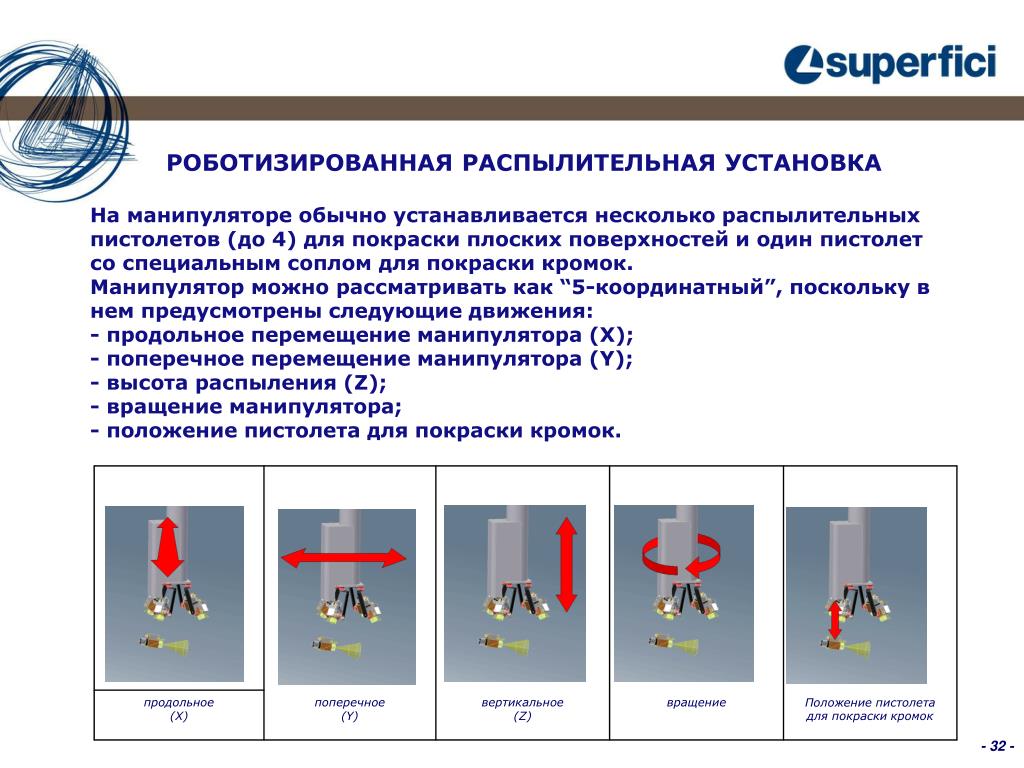

32. продольное (X) поперечное (Y) вертикальное (Z) вращение Положение пистолета для покраски кромок РОБОТИЗИРОВАННАЯ РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА На манипуляторе обычно устанавливается несколько распылительных пистолетов (до 4) для покраски плоских поверхностей и один пистолет со специальным соплом для покраски кромок. Манипулятор можно рассматривать как “5-координатный”, поскольку в нем предусмотрены следующие движения: - продольное перемещение манипулятора (X); - поперечное перемещение манипулятора (Y); - высота распыления (Z); - вращение манипулятора; - положение пистолета для покраски кромок.

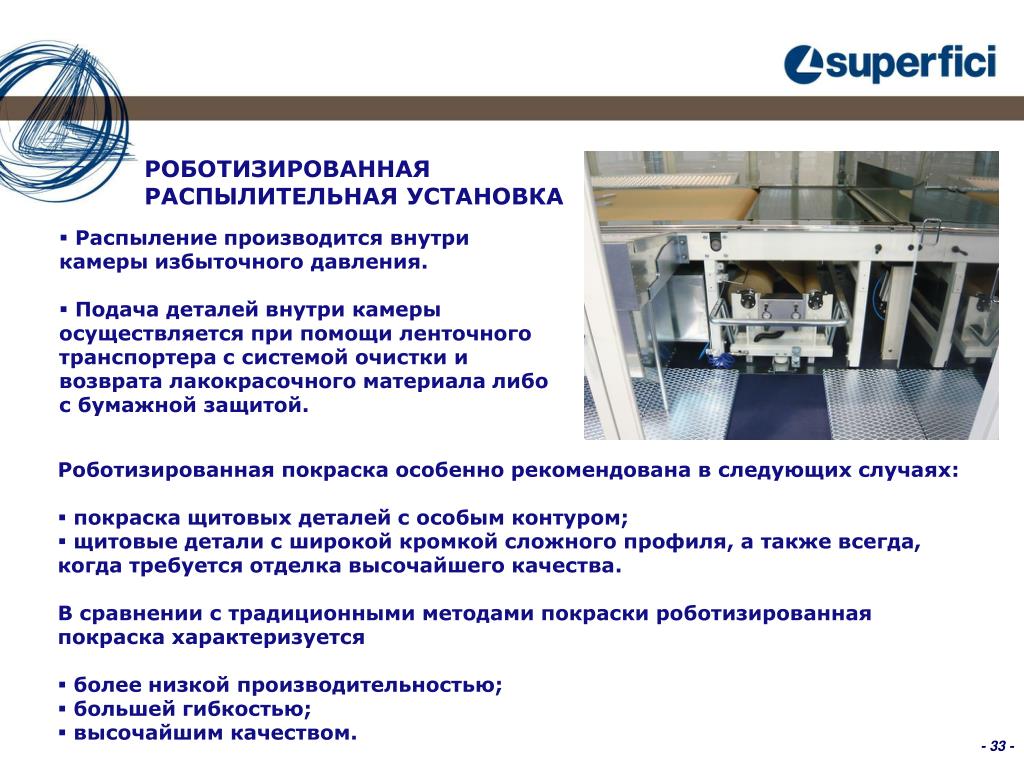

33. РОБОТИЗИРОВАННАЯ РАСПЫЛИТЕЛЬНАЯ УСТАНОВКА • Распыление производится внутри камеры избыточного давления. • Подача деталей внутри камеры осуществляется при помощи ленточного транспортера с системой очистки и возврата лакокрасочного материала либо с бумажной защитой. • Роботизированная покраска особенно рекомендована в следующих случаях: • покраска щитовых деталей с особым контуром; • щитовые детали с широкой кромкой сложного профиля, а также всегда, когда требуется отделка высочайшего качества. • В сравнении с традиционными методами покраски роботизированная покраска характеризуется • более низкой производительностью; • большей гибкостью; • высочайшим качеством.

34. B r a v o r o b o t Гибкая роботизированная покраска Высокопроизводительный покрасочный робот

35. ПРИНЦИП РАБОТЫ Определение геометрии изделий Роботизированная окраска Смешанный цикл Режим распылителей Предварительно определенные формы Любые формы Программирование режимов нанесения Выполнение программы

36. Доступны водная и сухая фильтрация Водная фильтрация Сухая фильтрация

37. Защита транспортера бумагой или система рекуперации ЛКМ. Транспортер с защитной бумагой Исполнение с системой рекуперации ЛКМ

38. ПРОИЗВОДСТВЕННЫЕ ЦИКЛЫ ПОКРАСКИ • Производственные циклы покраски методом распыления • Тип продукции • кухонные фасады • двери • детали мебели • рельефные плиты Пример линии Линия Compact

40. ПРОИЗВОДСТВЕННЫЕ ЦИКЛЫ ПОКРАСКИ • Производственные циклы покраски методом распыления • Тип продукции • кухонные фасады • двери • детали мебели • рельефные плиты Пример линии Линия с распылительной установкой и вертикальной сушильной камерой для нанесения водных лаков

41. Выгрузка УФ отверждение Выдержка лака Передача на 2-й проход Переворот плит на 180° Загрузка Нанесение красителя, грунта, финишного слоя Шлифовка неотделанной поверхности и грунта Ручная шлифовка Чистка плит

42. ПРОИЗВОДСТВЕННЫЕ ЦИКЛЫ ПОКРАСКИ • Производственные циклы покраски методом распыления • Тип продукции • кухонные фасады • двери • детали мебели • рельефные плиты Пример линии Линия с распылительной установкой для нанесения глянцевых УФ лаков

43. Выдержка до стадии “от пыли” Чистка плит Загрузка Выдержка УФ отверждение и выгрузка Нанесение грунта ифинишного слоя

44. Будем рады ответить на любые Ваши вопросы Спасибо за внимание!

46. Однокомпонентные лакокрасочные материалы: Масла и воски Нитро Синтетические Водоотверждаемые С заранее введенным отвердителем Определение: лакокрасочные материалы, при нанесении и сушке которых к ним не требуется добавления дополнительных компонентов. Многокомпонентные лакокрасочные материалы Определение: лакокрасочные материалы, отверждаемые в результате смешивания алкидной смолы (компонент A) с изоцианатом или кислотой (компонент B). Полиуретановые Акриловые Кислотноотверждаемые

47. Полиэфирные лакокрасочные материалы: Определение: лакокрасочные материалы на основе ненасыщенных полимеров, которые вступают в реакцию при внесении ускорителей и катализаторов, образуя пленку с высоким молекулярным весом. Полиэфирные парафиносодержащие Полиэфирные прямого блеска УФ-отверждаемые лакокрасочные материалы: Определение: лакокрасочные материалы на основе полиэфирных и акриловых смол, полимеризующиеся под действием ультрафиолетовых лучей. Полиэфирные Полиакриловые Акриловые Водорастворимые

48. Водорастворимые лакокрасочные материалы: Определение: лакокрасочные материалы на основе водной дисперсии виниловых, полиуретановых или акриловых смол (растворитель системы – вода) Однокомпонентные Многокомпонентные УФ-отверждаемые

49. Лакокрасочные материалы в мебельной промышленности: сушка

50. Производственный цикл покраски Производственный цикл покраски может включать следующие этапы: Водные красители Красители на основе растворителя Определение: первый этап производственного цикла покраски, состоящий в окрашивании деревянного основания и подготовки цветовой основы. окраска Многокомпонентные изолирующие грунтовкидля редких пород дерева и пластмасс типа ПВХ и АБС; УФ-отверждаемые изолирующие грунты на основе растворителейдля меламиновых бумаг УФ-отверждаемые и водные изолирующие грунтыдля редких пород дерева и при производстве паркета Определение: нанесение специального состава для смачивания и повышения адгезионной способности основания. нанесение изолирующего грунта
