optika

OPTIKA

=NAUKA O SVĚTLE A JEHO VLASTNOSTECH

co je to sv tlo
CO JE TO SVĚTLO?
  • Většina věcí, které známe je tvořena z částic(židle, cihla, vzduch i voda)
  • Známe však i takové, které se chovají jako vlnění(zvuk, telefonní signál, televizní či rádiové vysílání)
  • SVĚTLO JE JEDINÁ ZNÁMÁ ˝VĚC˝, KTERÁ SE CHOVÁ I JAKO ČÁSTICE I JAKO VLNĚNÍ!
en sv tla

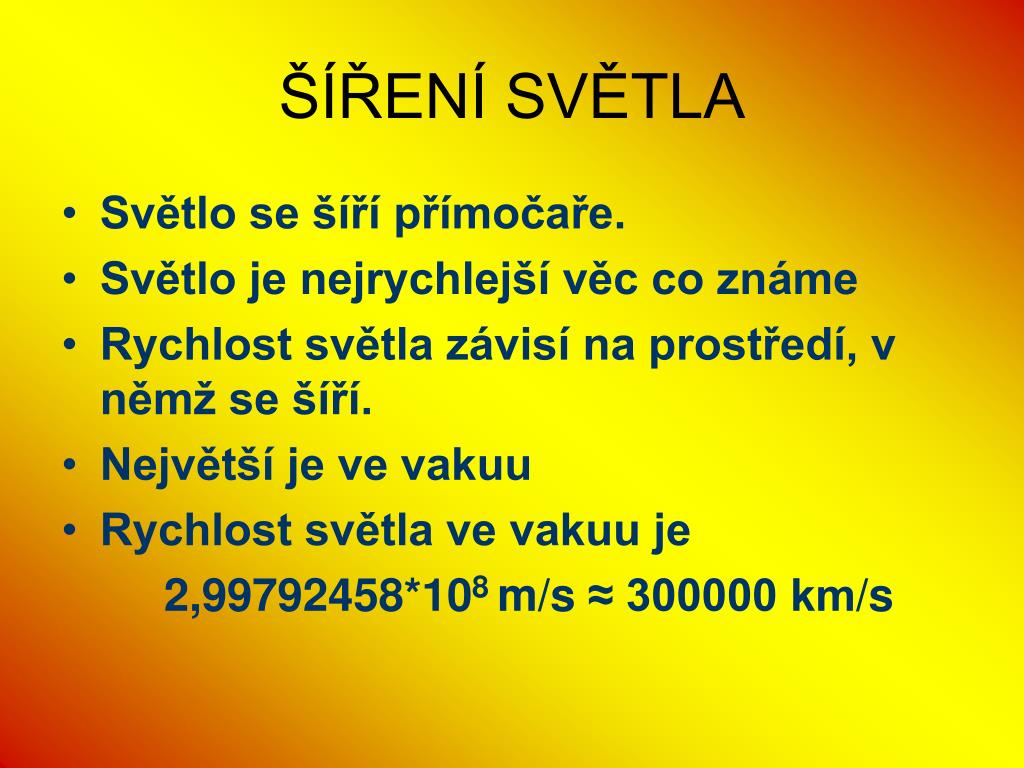

ŠÍŘENÍ SVĚTLA
  • Světlo se šíří přímočaře.
  • Světlo je nejrychlejší věc co známe
  • Rychlost světla závisí na prostředí, v němž se šíří.
  • Největší je ve vakuu
  • Rychlost světla ve vakuu je

2,99792458*108 m/s ≈ 300000 km/s

zdroje sv tla
ZDROJE SVĚTLA
  • PŘIROZENÉ
      • PŘ: OHEŇ, SLUNCE, HVĚZDY, …
  • UMĚLÉ
      • PŘ: ŽÁROVKA, LASER, ZÁŘIVKA, …
z kon odrazu
ZÁKONODRAZU
  • ŠÍŘÍ-LI SE NĚJAKÝ SVĚTELNÝ PAPRSEK NĚJAKÝM PROSTŘEDÍM A NARAZÍ-LI NA NĚJAKOU PŘEKÁŽKU, PAK SE OD NÍ ODRAZÍ.
  • PLATÍ PAK: ÚHEL DOPADU JE STEJNÝ JAKO ÚHEL ODRAZU, ODRAŽENÝ PAPRSEK LEŽÍ V ROVINĚ DOPADU
slide6

α

β

α je úhel dopadu

β je úhel odrazu

z kon lomu
ZÁKON LOMU
  • PROSTŘEDÍ, KTERÁ DOBŘE PROPOUŠTÍ SVĚTLO NAZÝVÁME PRŮHLEDNÁ(SKLO)
  • TA, KTERÁ SVĚTLO PROPOUŠTÍ JEN MÁLO NAZÝVÁME PROPUSTNÁ(KOUŘOVÁ SKLA)
  • TA, KTERÁ SVĚTLO NEPROPOUŠTÍ NAZÝVÁME NEPROPUSTNÁ(DŘEVO)
index lomu
INDEX LOMU
  • FYZIKÁLNÍ VELIČINA, ZNAČÍ SE n A JE BEZROZMĚRNÁ
  • POPISUJE OPTICKOU HUSTOTU PROSTŘEDÍ
  • ČÍM VĚTŠÍ JE INDEX LOMU, TÍM VĚTŠÍ JE OPTICKÁ HUSTOTA A TÍM MENŠÍ JE RYCHLOST ŠÍŘENÍ SVĚTLA V TOMTO PROSTŘEDÍ
  • NEJMENŠÍ JE VE VAKUU ( =1)
z kon lomu1
ZÁKON LOMU
  • PŘECHÁZÍ-LI SVĚTELNÝ PAPRSEK MEZI DVĚMA PROSTŘEDÍMI S RŮZNÝM INDEXEM LOMU(n1,n2), PAK PLATÍ:
  • JDE-LI PAPRSEK Z OPTICKY HUSTŠÍHO DO OPTICKY ŘIDŠÍHO PROSTŘEDÍ (n1>n2), LÁME SE OD KOLMICE DOPADU
  • JDE-LI PAPRSEK Z OPTICKY ŘÍDŠÍHO DO OPTICKY HUSTŠÍHO PROSTŘEDÍ (n1<n2), LÁME SE KE KOLMICI DOPADU
slide10

n1

n1

α

α

VZDUCH

VODA

VZDUCH

β

VODA

β

α>β

α<β

n2

n2

zobrazov n zrcadly
ZOBRAZOVÁNÍ ZRCADLY
  • Zrcadlo = plocha, která odráží téměř všechny dopadající světelné paprsky
  • Dělení zrcadel
      • 1) Rovinná zrcadla
      • 2) Kulová zrcadla
      • 3) Parabolická zrcadla
  • U všech zrcadel samozřejmě platí zákon odrazu!
ad1 rovinn zrcadla
AD1) ROVINNÁ ZRCADLA
  • Plocha zrcadla je absolutně rovná
  • Obraz je tedy nezkreslený
  • Obraz vzniká vždy v místě, kde se kříží odražené paprsky(jsou – li odražené paprsky rozbíhavé, je nutno je prodloužit za zrcadlo)
  • Obraz v tomto typu je vždy zdánlivý, stejně velký jako vzor a přímý!
vlastnosti obrazu
VLASTNOSTI OBRAZU
  • Vzniká-li obraz za zrcadlem, je zdánlivý, vzniká-li naopak před zrcadlem, je skutečný
  • Je-li obraz větší nežli vzor, je zvětšený, je-li naopak menší, je zmenšený
  • Je-li obraz v téže poloze jako vzor, je přímý, je-li v opačné, je převrácený
ad2 kulov zrcadla
AD2) KULOVÁ ZRCADLA
  • Jsou tvořena částí kulové plochy
  • Obraz je téměř vždy zkreslený(zvětšený či zmenšený)
  • Dělení kulových zrcadel:
    • A) Dutá
    • B) Vypouklá
z kladn pojmy
ZÁKLADNÍ POJMY
  • Optická osa (o) = přímka kolmá na plochu zrcadla jdoucí jeho středem
  • Střed křivosti (S) = střed kulové plochy tvořící zrcadlo
  • Ohnisko (F) = místo, kde se protínají všechny paprsky rovnoběžné s optickou osou po svém odrazu od zrcadla
z kladn pojmy1

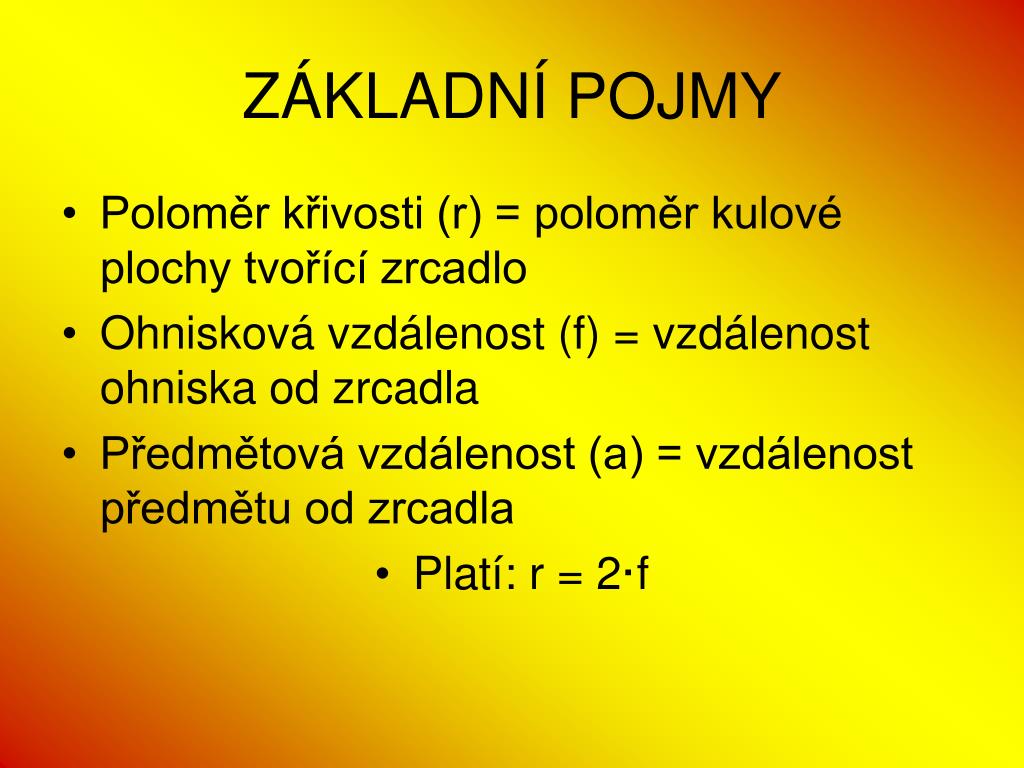

ZÁKLADNÍ POJMY
  • Poloměr křivosti (r) = poloměr kulové plochy tvořící zrcadlo
  • Ohnisková vzdálenost (f) = vzdálenost ohniska od zrcadla
  • Předmětová vzdálenost (a) = vzdálenost předmětu od zrcadla
  • Platí: r = 2·f
z sady zobrazov n
Zásady zobrazování
  • Pro zobrazování používáme 3 základních paprsků, pro něž platí :

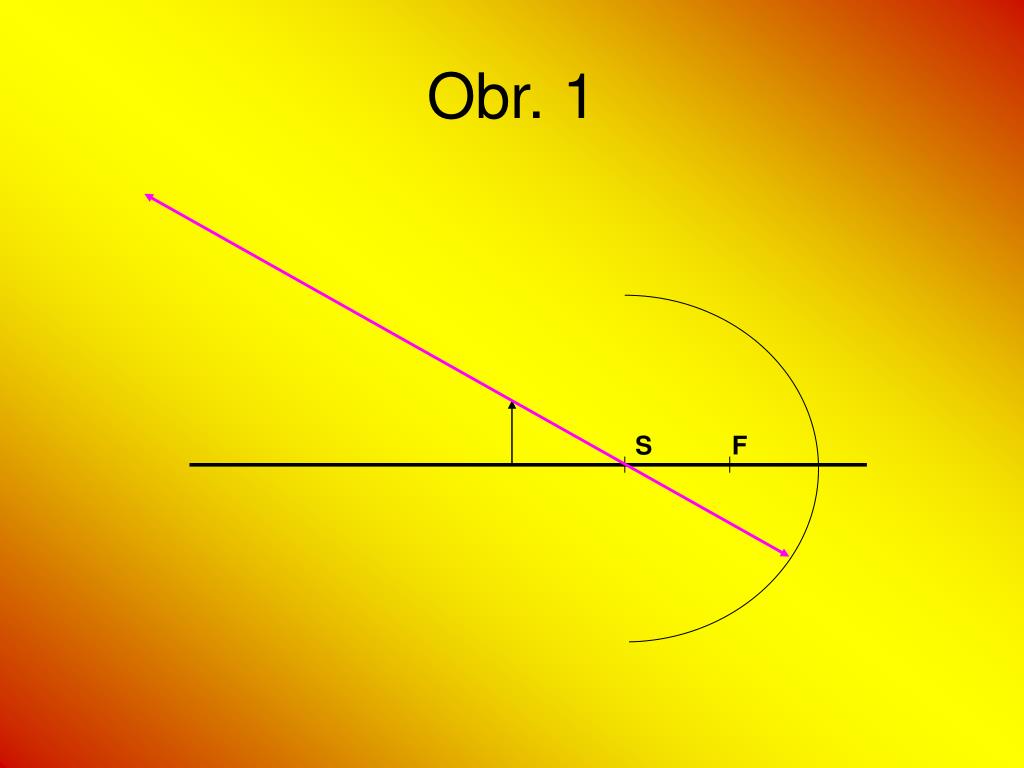

    • 1) Paprsek jdoucí středem křivosti se odráží přesně zpět …obr.1
    • 2) Paprsek, který jde rovnoběžně s optickou osou se odráží do ohniska…obr.2
    • 3) Paprsek, který prochází ohniskem je po odrazu rovnoběžný s optickou osou…obr.3
slide21
ČOČKY
  • Narozdíl od zrcadel využíváme u čoček zákona lomu.
  • DĚLENÍ ČOČEK:
    • A) SPOJNÉ (SPOJKY)
    • B) ROZPTYLNÉ (ROZPTYLKY)
  • Čočky mají 2 středy křivosti a 2 ohniska.Vždy jedno obrazové a jedno předmětové
z kladn pojmy2

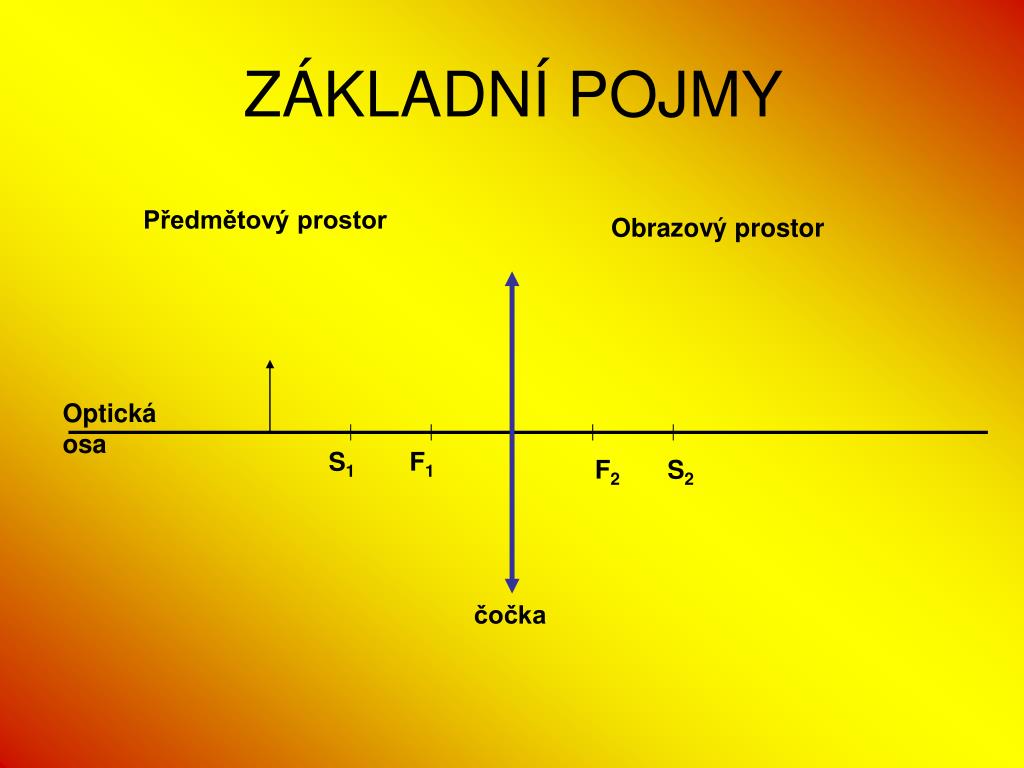

ZÁKLADNÍ POJMY

Předmětový prostor

Obrazový prostor

Optická osa

S1

F1

F2

S2

čočka

z klady zobrazov n

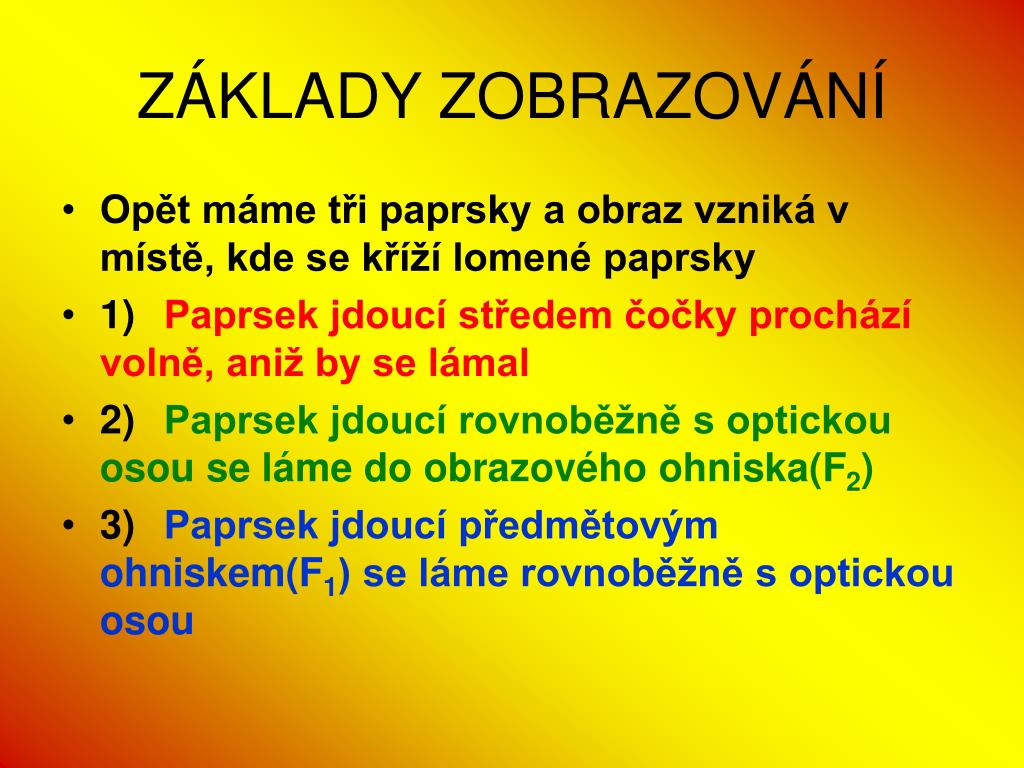

ZÁKLADY ZOBRAZOVÁNÍ
  • Opět máme tři paprsky a obraz vzniká v místě, kde se kříží lomené paprsky
  • 1) Paprsek jdoucí středem čočky prochází volně, aniž by se lámal
  • 2) Paprsek jdoucí rovnoběžně s optickou osou se láme do obrazového ohniska(F2)
  • 3) Paprsek jdoucí předmětovým ohniskem(F1) se láme rovnoběžně s optickou osou
zobrazovac paprsky
ZOBRAZOVACÍ PAPRSKY

Předmětový prostor

Obrazový prostor

F2

S2

Optická osa

S1

F1

čočka
