p rghia

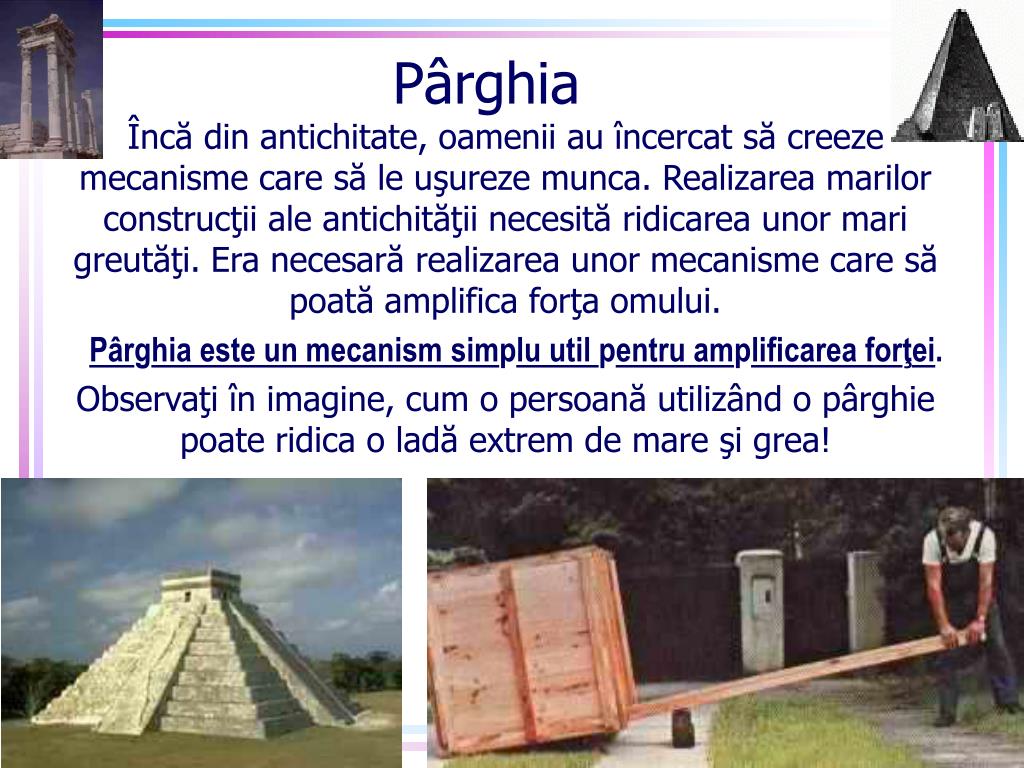

Pârghia

Încă din antichitate, oamenii au încercat să creeze mecanisme care să le uşureze munca. Realizarea marilor construcţii ale antichităţii necesită ridicarea unor mari greutăţi. Era necesară realizarea unor mecanisme care să poată amplifica forţa omului.

Pârghia este un mecanism simplu util pentru amplificarea forţei.

Observaţi în imagine, cum o persoană utilizând o pârghie poate ridica o ladă extrem de mare şi grea!

p rghia este o bar rigid care se poate roti n jurul unui punct de sprijin fix

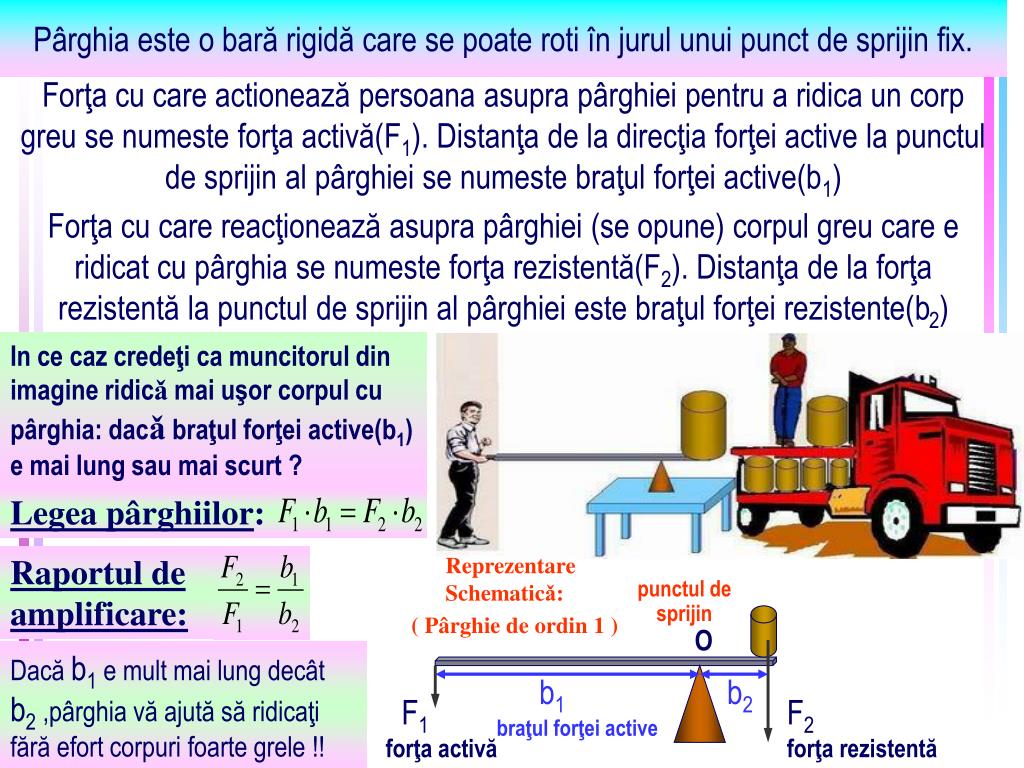

Pârghia este o bară rigidă care se poate roti în jurul unui punct de sprijin fix.

In ce caz credeţi ca muncitorul din imagine ridicǎ mai uşor corpul cu pârghia: dacǎbraţul forţei active(b1) e mai lung sau mai scurt ?

Forţa cu care actionează persoana asupra pârghiei pentru a ridica un corp greu se numeste forţa activă(F1). Distanţa de la direcţia forţei active la punctul de sprijin al pârghiei se numeste braţul forţei active(b1)

Forţa cu care reacţionează asupra pârghiei (se opune) corpul greu care e ridicat cu pârghia se numeste forţa rezistentă(F2). Distanţa de la forţa rezistentă la punctul de sprijin al pârghiei este braţul forţei rezistente(b2)

Legea pârghiilor:

Raportul de amplificare:

Reprezentare Schematicǎ:

punctul de sprijin

O

( Pârghie de ordin 1 )

Dacă b1 e mult mai lung decât b2 ,pârghia vă ajută să ridicaţi fără efort corpuri foarte grele !!

b1

b2

F1

forţa activă

F2

forţa rezistentă

braţul forţei active

catapulta trambulina acroba ilor este o p rghie de ordin 1

De-a lungul timpului, s-au inventat şi construit numeroase mecanisme ce uşureazǎ munca oamenilor şi conţin pârghii :cleştele patent, foarfeca, penseta, pedala frânei la automobil, roaba, macaraua. S-au realizat pârghii diferite, de ordin 1, 2 sau 3.

Penseta este un sistem de doua pârghii de ordin 3, si permite transmiterea fortei, dar nu si amplificarea ei

Catapulta (trambulina acrobaţilor) este o pârghie de ordin 1

Roaba este o pârghie de ordin 2, si permite ridicarea si transportarea fǎrǎ efort a corpurilor grele

forţa activă

forţa rezistentă

la p rghia de ordin 1 punctul de sprijin se afl ntre for a activ i forta rezistent

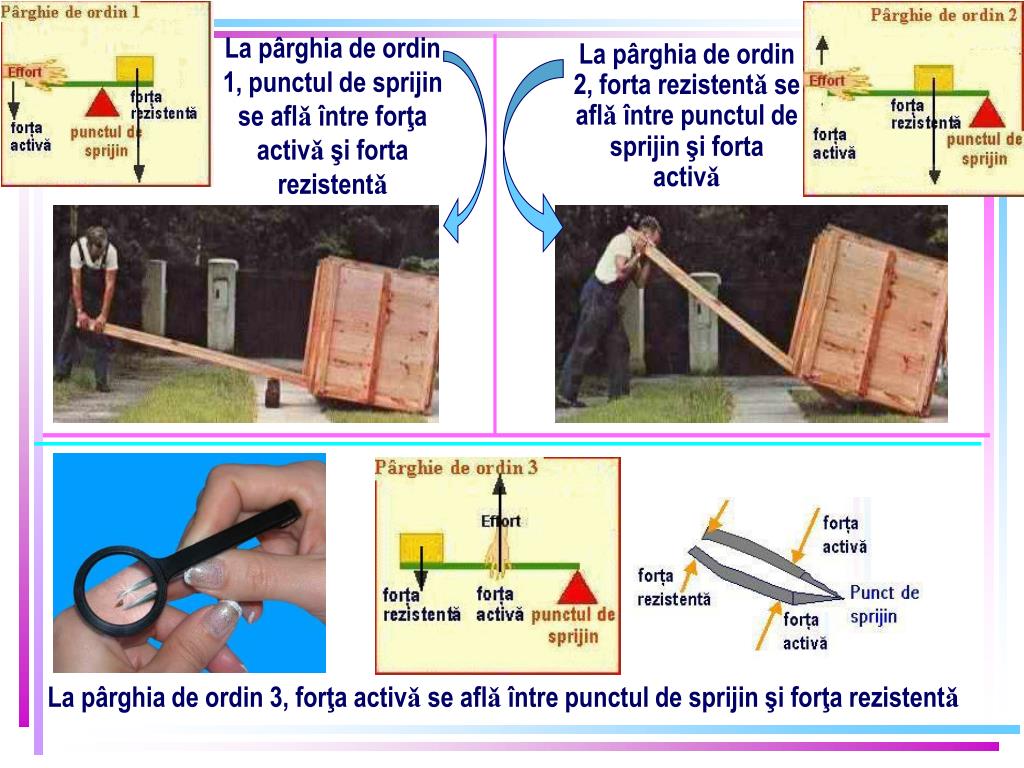

La pârghia de ordin 1, punctul de sprijin se aflǎ între forţa activǎ şi forta rezistentǎ

La pârghia de ordin 2, forta rezistentǎ se aflǎ între punctul de sprijin şi forta activǎ

La pârghia de ordin 3, forţa activǎ se aflǎ între punctul de sprijin şi forţa rezistentǎ

1 macaraua con ine o p rghie de ordin 1 2 sau 3

Exerciţii

3. Perforatorul este pârghie sau un sistem de 2 pârghii?

De ordin 1,2 sau 3 ?

1.Macaraua conţine o pârghie de ordin 1,2 sau 3 ?

5. Penseta este pârghie de ordin 1,2 sau 3 ?

2.Foarfeca este sau nu pârghie sau un sistem de 2 pârghii ? Dacǎ da, de ce ordin?

4.Cleştele patent este sau nu pârghie sau un sistem de 2 pârghii ? Dacǎ da, de ce ordin?

7.Balansoarul este pârghie de ordin 1,2 sau 3 ?

6. Roaba este pârghie de ordin 1,2 sau 3 ?

slide6

EXERCIŢII – scrieţi datele şi rezolvãrile pe caiet

8. I. Cu ce forţa trebuie sã apese muncitorul pe pârghia(cu lungimea de 1m) pentru a ridica corpul de 100Kg situat la 20cm de punctul de sprijin al pârghiei. II. Cum I-ar fi mai uşor muncitorului: dacã mutã punctul de sprijin mai aproape de el sau mai aproape de corpul greu?

7. I. Cum i-ar fi mai uşor muncitorului sa ridice lada?: dacã mutã punctul de sprijin mai aproape de el sau mai aproape de ladã?

II. Cu ce forţa trebuie sã apese muncitorul pe pârghia(cu lungimea de 3m) pentru a ridica lada situatã la 50cm de punctul de sprijin al pârghiei, dacã lada apasã pe pârghie cu forţa de 3000N

III . Care e greutatea lãzii ?

slide7

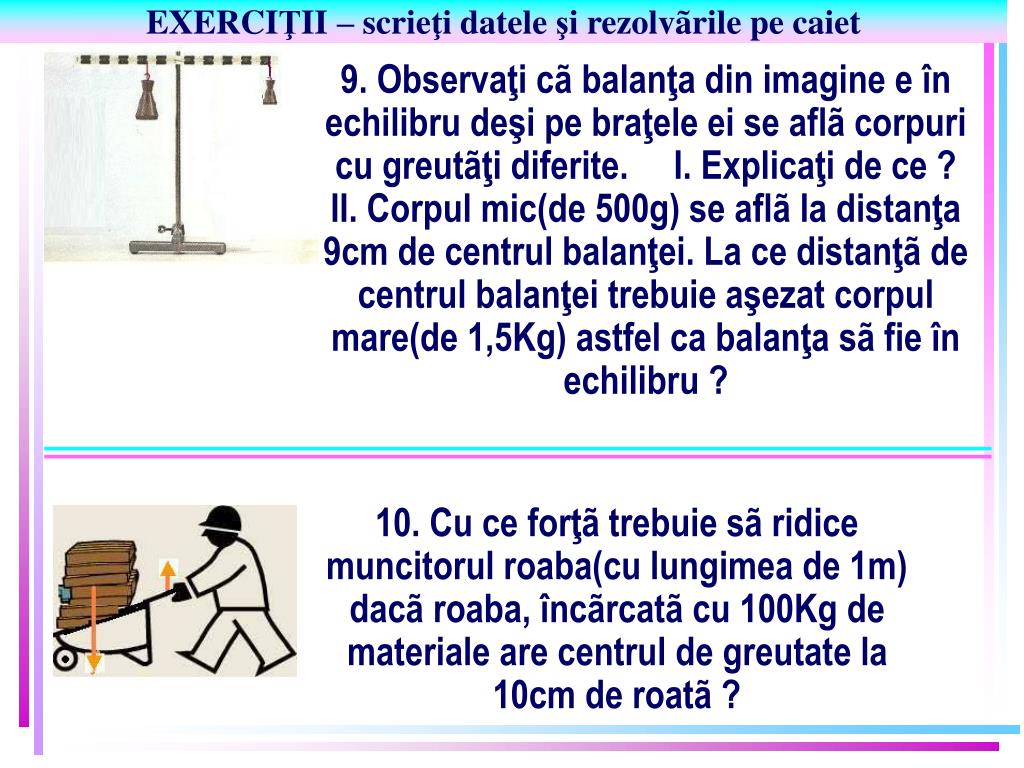

EXERCIŢII – scrieţi datele şi rezolvãrile pe caiet

9. Observaţi cã balanţa din imagine e în echilibru deşi pe braţele ei se aflã corpuri cu greutãţi diferite. I. Explicaţi de ce ?II. Corpul mic(de 500g) se aflã la distanţa 9cm de centrul balanţei. La ce distanţã de centrul balanţei trebuie aşezat corpul mare(de 1,5Kg) astfel ca balanţa sã fie în echilibru ?

10. Cu ce forţã trebuie sã ridice muncitorul roaba(cu lungimea de 1m) dacã roaba, încãrcatã cu 100Kg de materiale are centrul de greutate la 10cm de roatã ?
