Presentation Transcript

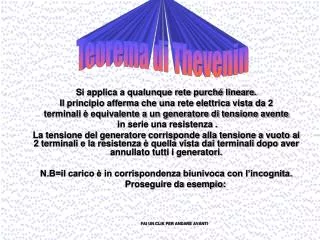

  1. Teorema di Thevenin Si applica a qualunque rete purché lineare. Il principio afferma che una rete elettrica vista da 2 terminali è equivalente a un generatore di tensione avente in serie una resistenza . La tensione del generatore corrisponde alla tensione a vuoto ai 2 terminali e la resistenza è quella vista dai terminali dopo aver annullato tutti i generatori. N.B=il carico è in corrispondenza biunivoca con l’incognita. Proseguire da esempio: FAI UN CLIK PER ANDARE AVANTI

  2. A e B = MORSETTI Rc è il carico R1=10 Ohm R2=10 Ohm Rc= 3 Ohm TROVARE Ic FAI UN CLIK PER ANDARE AVANTI

  3. 1°passo: staccare il carico FAI UN CLIK PER ANDARE AVANTI

  4. 2° passo: calcolare R equivalente Req =R1//R2=5 Ohm FAI UN CLIK PER ANDARE AVANTI

  5. Per trovare le R equivalente devo annullare tutti i generatori FAI UN CLIK PER ANDARE AVANTI

  6. 3° passo: calcolare E equivalente Vab Vaba Eeq=Vab= (E/R1+R2)*R2=(6/20)*10=3v FAI UN CLIK PER ANDARE AVANTI

  7. 4° passo: trovare Ic Ic Ic= Eeq / Req+Rc=3/5+3=3/8=0.37A FAI UN CLIK PER ANDARE AVANTI

  8. I1 VERIFICA E=6V Ic I2 R1=R2=10  Rc=3  Vab=(E/R1)/(1/R1)+(1/R2)+(1/Rc)=(6/10)/(1/10)+(1/10)+(1/3)=(6/10)*(30/16)=9/8=1.12V Ic=Vab/Rc=1.12/3=0.375A FAI UN CLIK PER USCIRE

  9. Fine della lezione Realizzato da: Nicola Martorana 3°A informatica abacus
