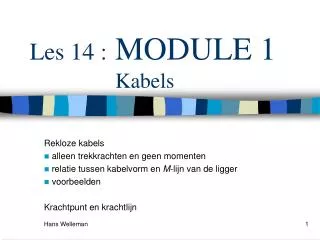

  1. Les 14 : MODULE 1 Kabels Rekloze kabels alleen trekkrachten en geen momenten relatie tussen kabelvorm en M-lijn van de ligger voorbeelden Krachtpunt en krachtlijn

  2. Kabelconstructies

  3. Kabelvorm en belasting Aanname: Verwaarloos de verlenging van de kabel Normaalkracht in de kabel (t.g.v. de belasting) zal de kabel laten rekken (langer worden) waardoor de kabel een nieuwe stand inneemt en waardoor de krachten in de kabel veranderen …. KABEL zoekt zijn evenwichtsstand.

  4. H H 0,5 F 0,5 F kabelkracht T V T knikje, kabel kan geen moment opnemen  H Kabelkrachten t.g.v. puntlasten 0,5 l 0,5 l zk F

  5. H koorde zB ?? zkC H AV BV Algemener geval …. ( check ) A B C F a l-a

  6. Conclusie • Kabelvorm onder de koorde is gelijkvormig aan de M-lijn van de ligger op twee steunpunten met dezelfde belasting • Horizontale kracht in het syteem is constant en is een soort schalingsfactor tussen kabelvorm en M-lijn

  7. Voorbeeld 10 kN/m 100 kN 4,0 m Zakking van de kabel halverwege ?

  8. Voorbeeld GEGEVEN Horizontale kracht van de X-37 op het anker is 750 N “Effectief” ketting gewicht per horizontaal gemeten eenheid van lengteq = 15 N/m Bepaala 1,5 m 7,5 m anker a m

  9. 184 m Storebelt brug (Oostdeel) kabelkracht t.p.v. de torens en de krachten op de pyloon en het verankeringsblok ?

  10. vrijmaken, evenwicht ! 250 kN/m 200 m R=250 kN/m ×536 m=134 MN 536 m Hoe verder ? • los VCCD op • dan VDCD momentensom om … D !

  11. Krachten op pyloon en verankeringsblok

  12. als M is nul dan is e gelijk aan nul Krachtpunt Het punt in de doorsnede waar de werklijn van de resultante kracht de doorsnede snijdt. (doorsnede) Goh ! Let op : de excentriciteit e is altijd gemeten loodrecht op de staafas !

  13. Krachtlijn Krachtenpunten van opeenvolgende doorsneden vormen de krachtlijn. (constructie) Druklijn Treklijn

  14. per deel: Krachtlijn .. N- en M-lijn nodig! 1,5 m

  15. Linker stijl AD, t.p.v. snede G

  16. treklijn druklijn Resultaat

  17. Zaalvoorbeeld a • Gevraagd: • Teken de ligging van de druklijn • Bereken de waarde van e t.p.v. inklemming F 

  18. M is nul Nut van krachtlijnen …. a F F kabel a • e is overal nul dus.. • constructie is de krachtlijn ….(treklijn) • nergens momenten

  19. R=2F Draai de kabel eens om … Merk op: n= 1, Statisch Onbepaald ! 2e jaar CT2031 ! F F geen kabel maar een starre staaf Wat verwacht je … ? overal DRUK … constructie is de druklijn en nergens momenten

  20. druk trek Geldt ook voor een vakwerk … F F

  21. 10 kN/m H H f Verdeelde last…. 10 kN/m H H f parabolisch kabelverloop 4,0 m parabolische boog onder gelijkmatig verdeelde last ….. M = 0 ! ( drukboog )

  22. dekconstructie moet trekkracht opnemen boog met trekband Boogconstructies hooggelegen rijvloer laaggelegen rijvloer

  23. ANTONI GAUDÍ (1852 – 1926) relatie tussen vorm en krachtswerking Barcelona, Sagrada Familia en nog veel meer …
