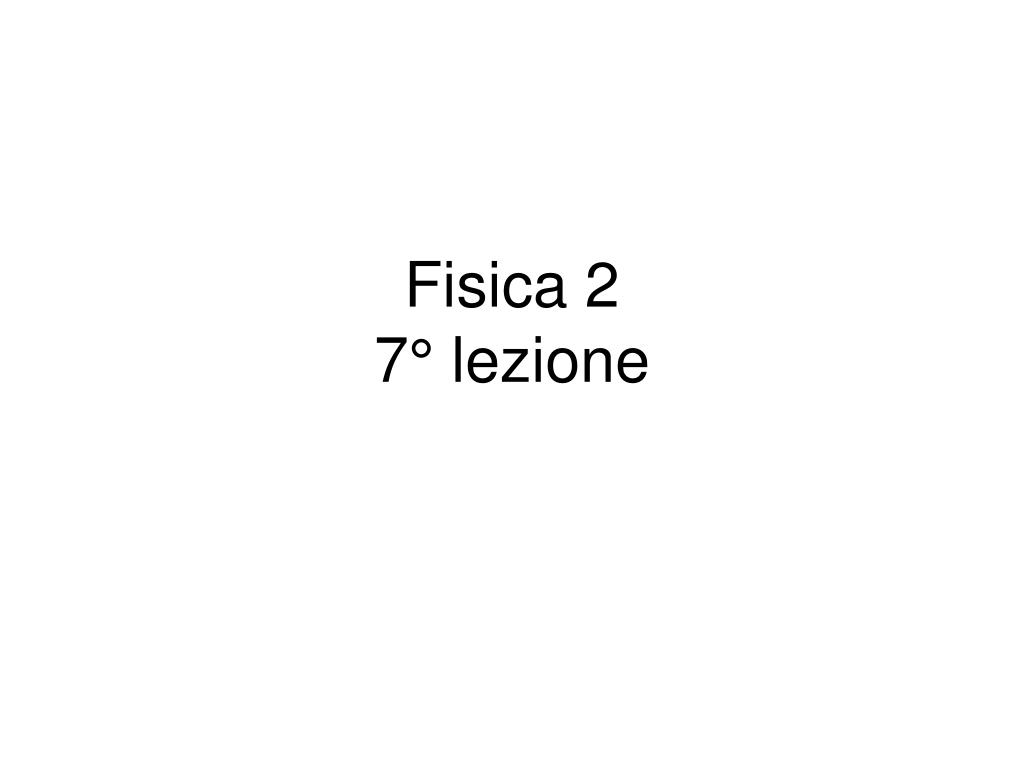

  1. Fisica 27° lezione

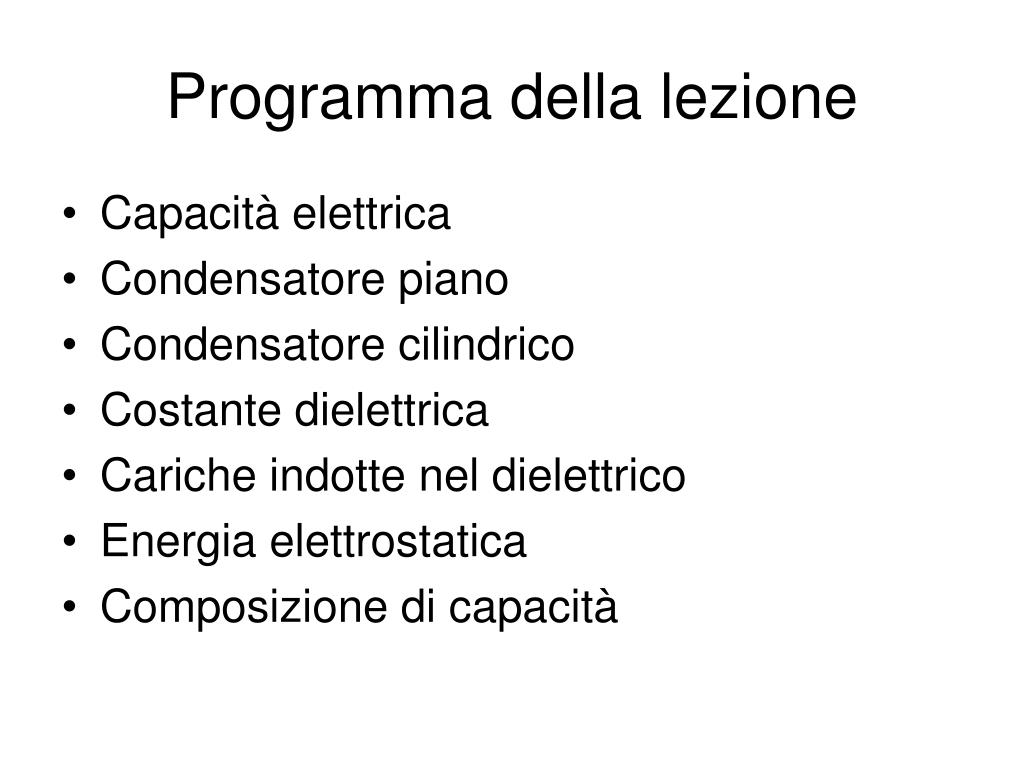

  2. Programma della lezione • Capacità elettrica • Condensatore piano • Condensatore cilindrico • Costante dielettrica • Cariche indotte nel dielettrico • Energia elettrostatica • Composizione di capacità

  3. Capacità elettrica • E’ il rapporto tra la carica presente su un conduttore e la sua differenza di potenziale • Ha le dimensioni di carica diviso ddp • La sua unità è il coulomb diviso volt, cioè il farad

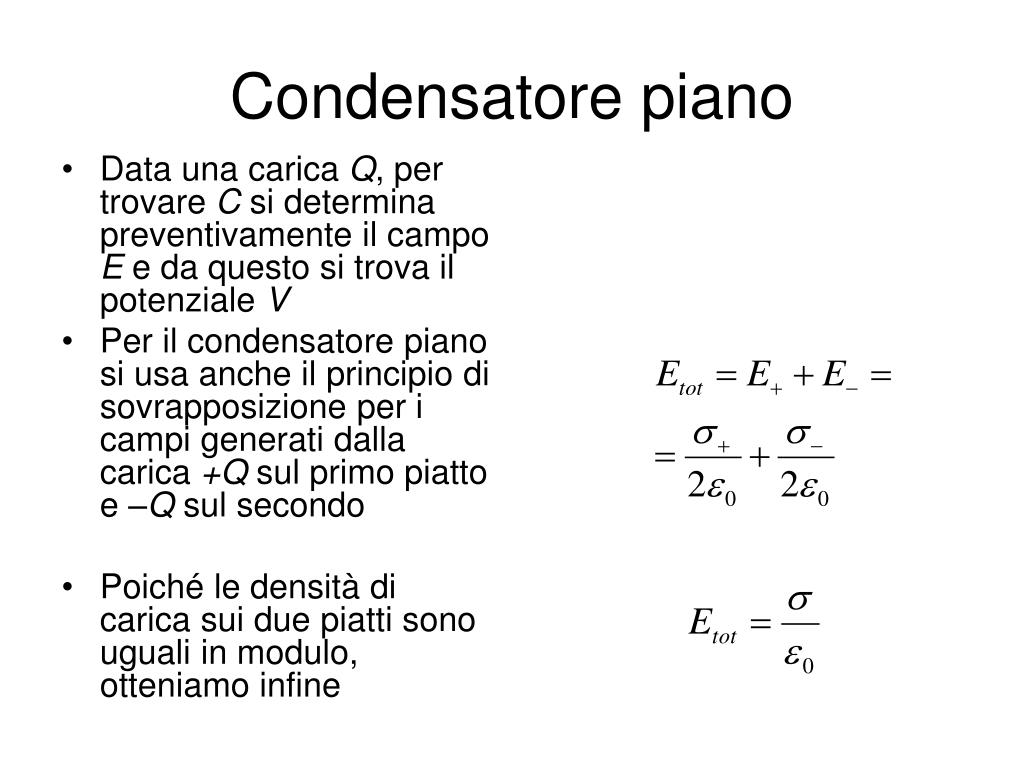

  4. Condensatore piano • Data una carica Q, per trovare C si determina preventivamente il campo E e da questo si trova il potenziale V • Per il condensatore piano si usa anche il principio di sovrapposizione per i campi generati dalla carica +Q sul primo piatto e –Q sul secondo • Poiché le densità di carica sui due piatti sono uguali in modulo, otteniamo infine

  5. Condensatore piano • Cioè il campo E è costante tra le due piastre • La ddp tra i due piatti è • E la capacità è

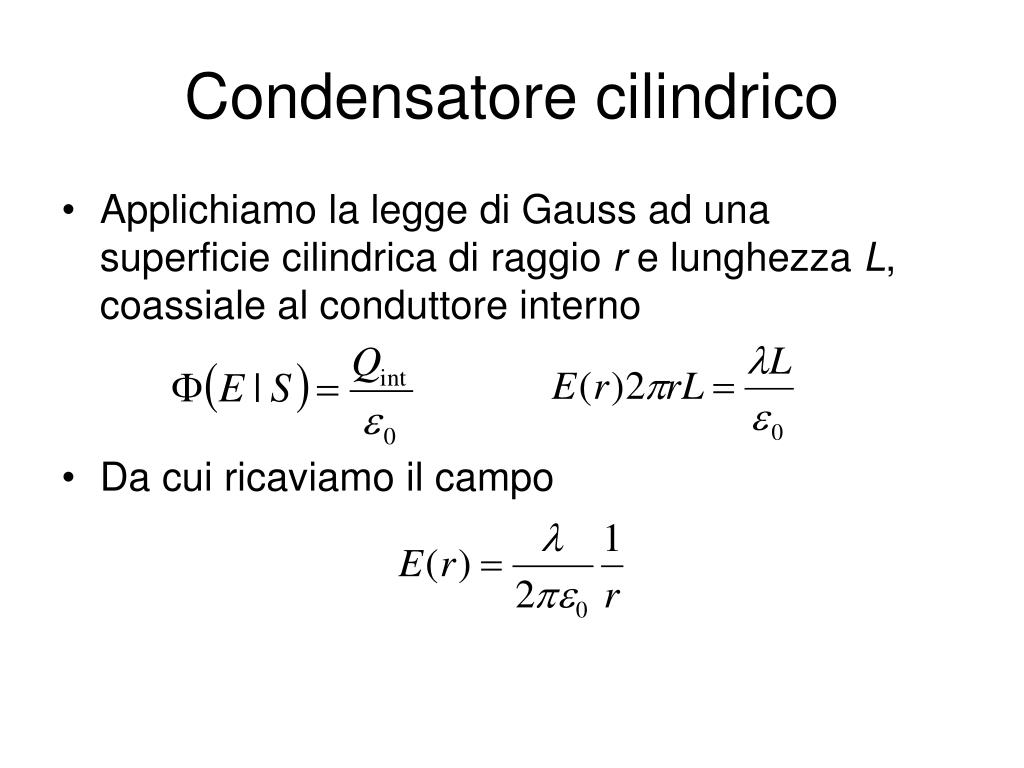

  6. Condensatore cilindrico • Applichiamo la legge di Gauss ad una superficie cilindrica di raggio r e lunghezza L, coassiale al conduttore interno • Da cui ricaviamo il campo

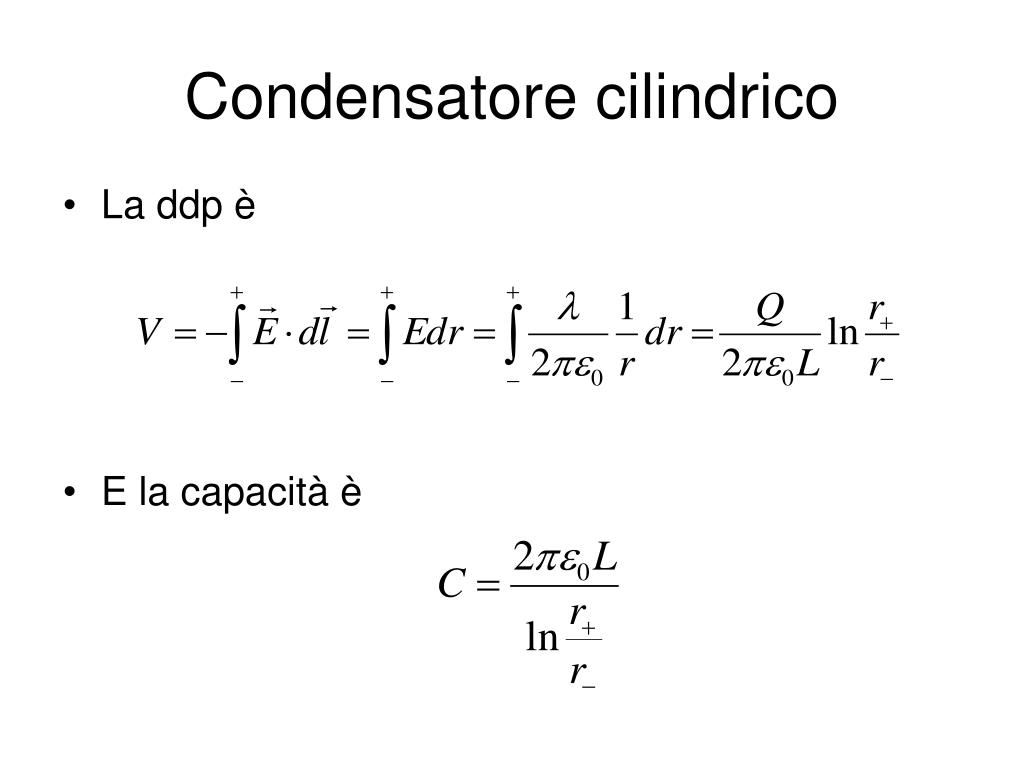

  7. Condensatore cilindrico • La ddp è • E la capacità è

  8. Campo elettrico nella materia • Se i conduttori non sono nel vuoto, ma immersi in un dielettrico, l’unico cambiamento macroscopico nel campo è una diminuzione di intensità per una costante er(maggiore di 1) che dipende dalla natura del dielettrico • Ne segue che anche la ddp diminuisce dello stesso fattore • Mentre la capacità aumenta dello stesso fattore

  9. Campo elettrico nella materia • La carica libera sulle piastre del condensatore polarizza il dielettrico, che si carica superficialmente con cariche legate • La carica libera produce il campo • La carica legata produce il campo • Il campo del dielettrico diminuisce il campo delle piastre del condensatore • Si ottiene così il campo risultante

  10. Campo elettrico nella materia • Poiché sappiamo che il campo totale vale • Possiamo trovare il campo dovuto alla carica legata • Dato che campo e densità superficiali sono proporzionali, otteniamo anche

  11. Costante dielettrica • erprende il nome di costante dielettrica relativa, è adimensionale • Il prodotto e=e0erprende il nome di costante dielettrica del materiale

  12. Energia elettrostatica • Data una distribuzione di carica q che genera un potenziale V, un aumento di carica dq comporta un aumento di energia potenziale elettrica dU pari a • L’energia totale accumulata partendo da carica iniziale nulla a carica finale Q è

  13. Energia elettrostatica • Nel processo di carica di un condensatore, viene generato un campo E tra le armature • Il lavoro speso per caricare il condensatore può considerarsi come il lavoro necessario per generare il campo E • Condensatore piano di area A, distanza d e con dielettrico • Sostituendo nell’espressione dell’energia elettrica

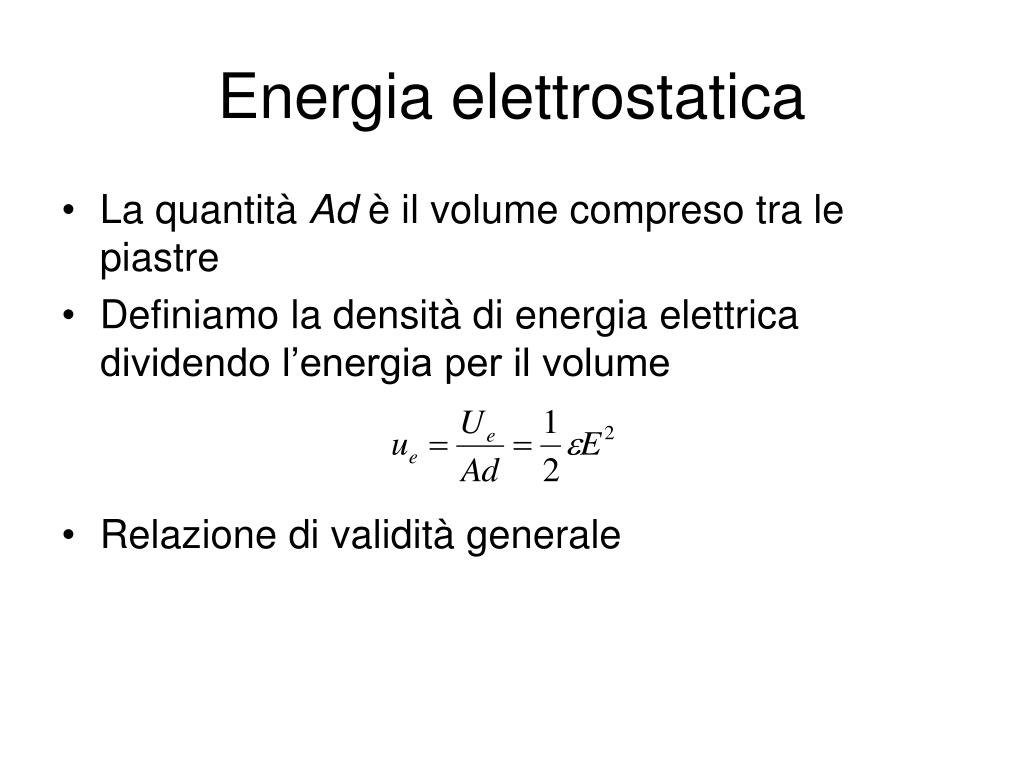

  14. Energia elettrostatica • La quantità Ad è il volume compreso tra le piastre • Definiamo la densità di energia elettrica dividendo l’energia per il volume • Relazione di validità generale

  15. Composizione di capacità • Composizione in parallelo. 1 e 2 hanno la stessa caduta di potenziale ai loro capi. Su 1 c’è la carica Q1 e su 2 la carica Q2 • Vogliamo trovare un singolo condensatore di capacità C che a parità di ddp V accumuli la stessa carica totale Q=Q1+Q2 • La capacità del condensatore equivalente è quindi la somma delle capacità dei condensatori 1 e 2

  16. Composizione di capacità • Composizione in serie. La ddp ai capi di 1 è V1 e ai capi di 2 è V2. Su 1 si accumula la carica Q1 e su 2 la carica Q2 • Poiché tra i due condensatori la carica inizialmente è nulla, per la conservazione della carica avremo che Q1è uguale a Q2 • Vogliamo trovare un singolo condensatore di capacità C che su una ddp pari alla somma delle cadute su 1 e 2, accumuli la stessa carica Q • L’inverso della capacità del condensatore equivalente è quindi la somma degli inversi delle capacità dei condensatori 1 e 2
