Presentation Transcript

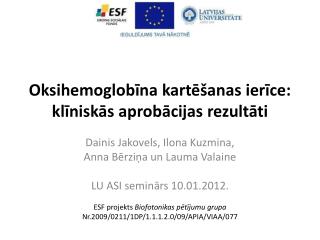

  1. Oksihemoglobīna kartēšanas ierīce: klīniskās aprobācijas rezultāti Dainis Jakovels, Ilona Kuzmina, Anna Bērziņa un Lauma Valaine LU ASI seminārs 10.01.2012. ESF projekts Biofotonikas pētījumu grupa Nr.2009/0211/1DP/1.1.1.2.0/09/APIA/VIAA/077

  2. Līdzīgi pētījumi

  3. Līdzīgi pētījumi

  4. Līdzīgi pētījumi

  5. Ierīces uzbūve FOV: 600x700 px, ~ 3x3 cm

  6. Ādas absorbcijas modelis Optiskā blīvuma starpība starp veidojumu un normālu ādu: OD()= -ln(I () /IRef()) Normāla āda Ādas absorbcijas modelis OD() = (OH()cOH+ DOH()cDOH + Mel() cMel)d () oksihemoglobīns deoksihemoglobīns melanīns  - molārās ekstencijas koeficients, d – gaismas iespiešanās dziļums c – koncentrācijas izmaiņas

  7. Trīs vienādojumu sistēma Coeficienti OD(R) = OH(R)d(R)cOH+ DOH(R)d(R)cDOH + Mel(R)d(R)cMel OD(G) = OH(G)d(G)cOH+ DOH(G)d(G)cDOH + Mel(G)d(G)cMel OD(B) = OH(B)d(B)cOH+ DOH(B)d(B)cDOH + Mel(B)d(B)cMel cOH,cDOH , cMel - ? No mērījumiem Kopējās hemoglabīna izmaiņas: cTH = cOH + cDOH

  8. RGB attēlošanas sistēmas spektrālā jutība RGB kameras spektrālā jutība RGB attēlošas sistēmas spektrālā jutība LED intensitātes spektri

  9. d koeficientu noteikšana RGB attēlošanas sistēmas spektrālā jutība d katrā RGB kanālā Ādas hromoforu  DOH >> OD DOH < OD DOH > OD

  10. Matricu vienādojums

  11. Klīniskie testi • Lāzeplastikas klīnika (Anna Bērziņa): • Apstrāde – 1064 nm Nd:YAG lāzers, 800 nm diožu lāzers, IPL • 20.09. (3A), 27.10. (3A, 1R), 25.11. (2T, 1A), 08.12. (2A, 1T, 1V), 12.12. (3T, 1PWS); • Kopā 18 veidojumi: 9 hemangiomas (A), 6 telangiektāzijas (T), 1 rēta (R), 1 virsējs vēnu tīklojums (V), 1 portvīna traips (PWS). • 5. Dimensija (Lauma Valaine): • Apstrāde – IPL • 22.11. (9A, 2V, 1PWS), 23.11. (4A, 1V), 29.11. (1A, 2V, 1R) • Kopā 21 veidojums: 14 hemangiomas (A), 5 virsēji asinsvadu tīklojumi (V), 1 rēta (R), 1 portvīna traips (PWS).

  12. Klīniskie testi: Telangiektāzija uz pieres Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2 MS attēlošana RGB attēlošana

  13. Klīniskie testi: Telangiektāzija uz pieres Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2

  14. Klīniskie testi: Telangiektāzija uz pieres Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2

  15. Klīniskie testi: Telangiektāzija uz muguras Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2

  16. Klīniskie testi: Virspusējs vēnu tīklojums Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2

  17. Klīniskie testi: Portvīna traips Apstrāde ar IPL

  18. Klīniskie testi: Portvīna traips uz sāna Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2 MS attēlošana RGB attēlošana

  19. Klīniskie testi: Portvīna traips uz sāna Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2

  20. Klīniskie testi: Portvīna traips uz sāna Apstrāde ar 800 nm diožu lāzeru, 40 J/cm2

  21. Darāmais • Otra mērījumu sērīja – 1...2 mēneši pēc apstrādes • Jaunu pacientu piesaistīšana (raksts LU mājas lapā) • Optimālā datu apstrādes algoritma izvēle: • OH koncentrācija vai Eritēmas indekss • Pareiza laukuma izvēle • Parametru iegūšana • Atskaites punkti: • BDC (30.-31.03. Rīgā); abstrakts līdz 16.01. • SPIE Photonics Europe (16.-19.04. Briselē); atbilde 25.01.; raksts jāiesniedz līdz 19.03. • OSA BIOMED (29.04.-02.05. Maiami); atbilde 07.02.
